Revo Design & Revo Design Pro | リバースエンジニアリングのための高度なCADソフトウェア
🎁本割引コードは、3Dスキャナー既存ユーザー様限定となります。
📩購入後、アクティベーションコードをメールで送付します。📬
配送ポリシー
限定保証
返品ポリシー
お支払方Revo Designは、リバースエンジニアリング、サーフェスモデリング、基本設計プロジェクトのための強力なツールを提供します。
Revo Design Proは、プロフェッショナルな工業デザイン、複雑な自動車改造、文化財保存、包括的なCAD編集ワークフローなど、高度な機能を提供します。
3Dスキャン-to-CADワークフローの簡素化
スキャンデータをSTL、OBJ、またはPLYメッシュファイルとしてRevo Designにインポートできます。Revo Designはあらゆるサイズのメッシュをサポートし、シンプルで直感的なメッシュ編集ツールを備えています。
自由曲面またはパラメトリックCADサーフェスを再構築し、ニーズに合わせてモデリングをやり直せます。
モデルを標準的なIGES、STEP、PARASOLID形式でエクスポートし、他のCAD/CAMソフトウェアで使用して、CAD作成プロセスを完了させられます。
Revo Design と Revo Design Pro の比較
Revo Designは、基本的なリバースエンジニアリングと単純なサーフェス作業向けに設計されています。一方、Revo Design Proは、プロフェッショナルな工業デザイン、複雑なモデリング、包括的なCAD編集ワークフローに特化しています。
| 製品比較 | Revo Design | Revo Design Pro |
|---|---|---|
| 自動メッシュセグメンテーション | ✗ | ✓ |
| 2Dおよび3Dスケッチの展開 | ✗ | ✓ |
| サーフェス充填 | ✗ | ✓ |
| 外部CADファイルのインポート（IGESまたはSTEP） | ✗ | ✓ |
| 抜き勾配解析 | ✗ | ✓ |
| メッシュデータのインポート（STL/PLY/OBJ） | ✓ | ✓ |
| ポリゴン削減 / メッシュスムージング / 再ポリゴン化 / クリッピングボックス | ✓ | ✓ |
| メッシュホール充填 | ✓ | ✓ |
| メッシュ外れ値除去 | ✓ | ✓ |
| メッシュ特徴除去 | ✓ | ✓ |
| プリミティブ - 平面/円柱/円錐/球面/対称平面 | ✓ | ✓ |
| WCSへの位置合わせ / インタラクティブ | ✓ | ✓ |
| N点による位置合わせ / マルチメッシュのグローバル精密位置合わせ | ✓ | ✓ |
| サーフェスフィッティング | ✓ | ✓ |
| 断面 / 複数断面 / 2Dスケッチ / 2Dエンティティフィッティング | ✓ | ✓ |
| 押し出し / 回転サーフェス | ✓ | ✓ |
| サーフェストリミング | ✓ | ✓ |
| 3Dスケッチング | ✓ | ✓ |
| 参照メッシュに対する3D曲線のリアルタイム偏差 | ✓ | ✓ |
| 手動自由形状モデリング | ✓ | ✓ |
| 基本自動自由形状 | ✓ | ✓ |
| スキャン・ツー・CAD比較 | ✓ | ✓ |
| IGES / STEPでのエクスポート | ✓ | ✓ |
| STLメッシュとしてのスキャンデータエクスポート | ✓ | ✓ |
| スキャン準備 | ✗ | ✓ |
| 抜き勾配解析 | ✗ | ✓ |
| 2Dスケッチアシスト | ✗ | ✓ |
| メッシュ展開 | ✗ | ✓ |
| クラスAサーフェスフィッティング | ✗ | ✓ |
| プリミティブによるメッシュトリミング | ✗ | ✓ |
| パスに沿った平面 | ✗ | ✓ |
| メッシュ輪郭（2D断面） | ✗ | ✓ |
| 積層断面（2D断面） | ✗ | ✓ |
| 2Dエンティティの自動接続（2Dスケッチ） | ✗ | ✓ |
| パターン（2Dスケッチ） | ✗ | ✓ |
| ロフト / スイープ / パイプサーフェス | ✗ | ✓ |
| シェル | ✗ | ✓ |
| 厚み付け / オフセット | ✗ | ✓ |
| 面移動 / 抜き勾配面 | ✗ | ✓ |
| ソリッドボディ分割 | ✗ | ✓ |
| 2Dスケッチからの平面サーフェス | ✗ | ✓ |
| ブール演算 切り取り / 結合 / 交差 | ✗ | ✓ |
| 線形および円形パターン | ✗ | ✓ |
| ボディミラー | ✗ | ✓ |
| フィレット / 面取り | ✗ | ✓ |
| 可変フィレット | ✗ | ✓ |
| ヘリックス | ✗ | ✓ |
| 展開 | ✗ | ✓ |
| 3Dスケッチからの自由形状 | ✗ | ✓ |
| 自由形状厚み付け | ✗ | ✓ |
| 特徴位置合わせ自動自由形状 | ✗ | ✓ |
Revo Design 強み
対話型偏差コントロール機能
リアルタイム問題検出＆効率化
多機能スキャンからCADツール
逆工学応用の全領域対応
ストレスゼロ大容量処理
超大規模スキャンデータも快適操作

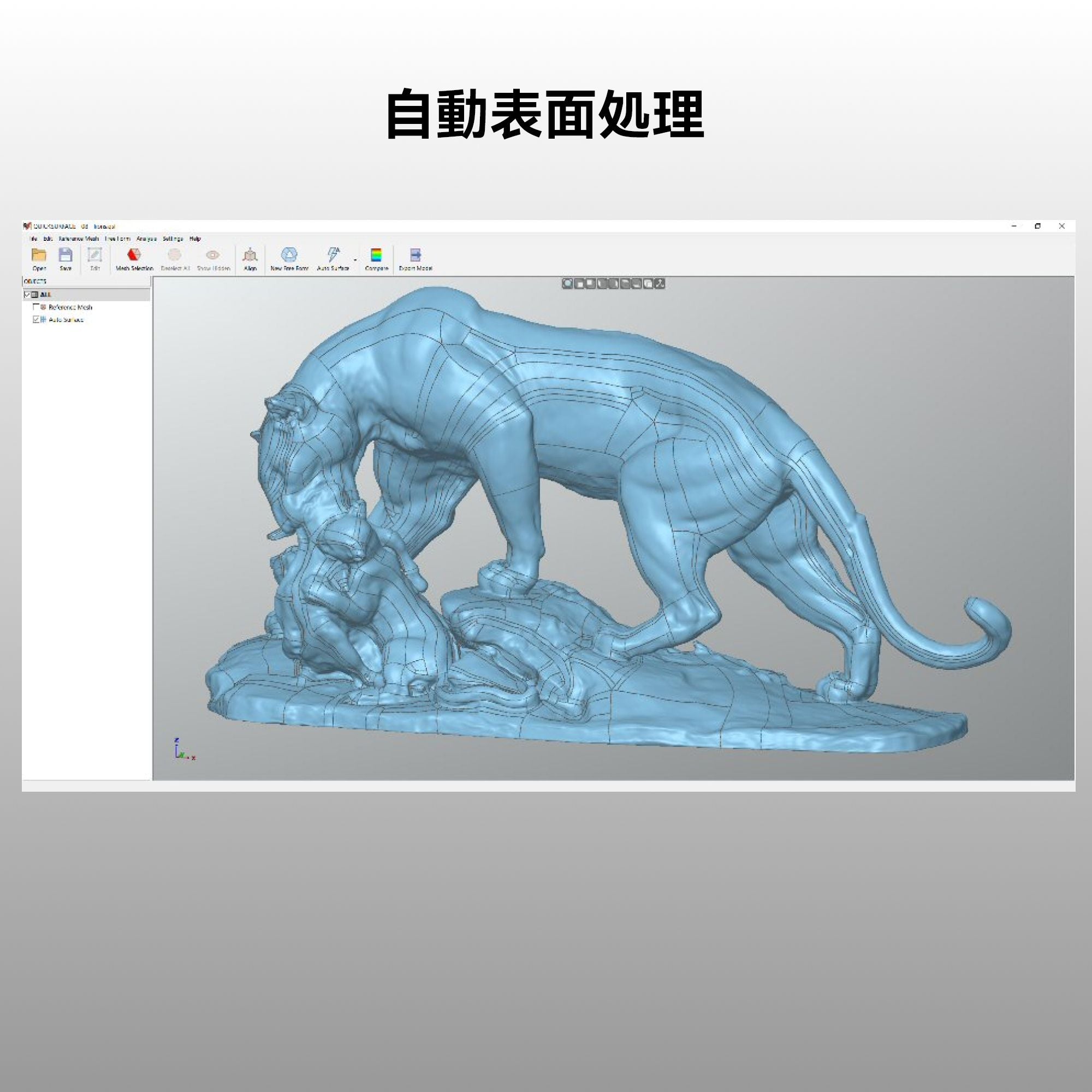

ワンクリック自動曲面生成
有機的形状から精密CADへの変換
リアルタイム問題検出＆効率化
逆工学応用の全領域対応
超大規模スキャンデータも快適操作
有機的形状から精密CADへの変換
Revo Scan連携システム
*Revo Designは、Revo Scanとは別のソフトウェアです。
Revo ScanおよびRevo Scan 5 MetroXはRevo Designへのクイックリンク機能を備えており、オブジェクトのスキャン、点群生成、CAD編集をシームレスに行えます。
Revo Design チュートリアル
ハイブリッドモデリング
フリーフォームのリバースエンジニアリング
パラメトリック × フリーフォーム サーフェス造形
高度なサーフェシング ＆ フィレット制御
よくある質問
1. QuickSurfaceとRevo Designの違いは何ですか？
Revo DesignはQUICKSURFACEを基盤としており、Revo Scanユーザーにとってよりシームレスなワークフローを提供します。
2. Revo DesignとRevo Design Proの主な違いは何ですか？
Revo Design Proはスタンダード版の機能に、強力なプロフェッショナル向け機能を追加しています。
Revo Design – 以下の用途に最適：
基本的なリバースエンジニアリング
単純なサーフェス再構築
中程度のモデリングニーズ
Revo Design Pro – 以下の用途に最適：
プロフェッショナルな工業デザイン
複雑な製品モデリング
完全なCAD編集ワークフロー
高度なサーフェス操作
3. Revo DesignのPC要件は何ですか？
最小要件： Windows 10（64ビット版）搭載のノートパソコンまたはPC
CPU： Intel i5以上（または同等品）
RAM： 16 GB
HDD： 256 GB
グラフィックスカード： 専用グラフィックスカード（NVIDIAまたはAMD）
アクティベーション後、ソフトウェアの自動更新を許可するためにインターネット接続を推奨します（必須ではありません、ご自身で選択できます）。
4. Revo Designの30日間無料トライアルコードの申請要件は何ですか？
Revo Designの30日間無料トライアルコードの申請には、特別な条件はありません。どなたでも30日間の試用期間を利用して、無料でソフトを体験することが可能です。
5. Revo Designソフトウェアを使用するには、ユーザーはダウンロードする必要がありますか？
はい、ユーザーは「ダウンロードページ」からダウンロードする必要があります。
6. 製品の提供方法はどのようになりますか？
ソフトウェアは電子的に提供されます。物理的な製品の発送はありません。ライセンスキーはメールで送信され、アクティベーションに使用します。
7. 注文後、製品を受け取るまでにどのくらい時間がかかりますか？
注文から3営業日以内にライセンスキーをメールでお送りします。
8. ソフトウェアの注文後に返金を請求できますか？
ソフトウェアの注文後は、返金・交換はお受けできません。
9. ソフトウェア購入後、複数のデバイスで同時にRevo Designにログインできますか？
いいえ。お客様のアカウントは、一度に1台の端末からのみのログインとなります。
