Revo Measure - プロ仕様の3D計測・GD&Tソフトウェア
🎁本割引コードは、3Dスキャナー既存ユーザー様限定となります。
ꔷ 正確な寸法測定
ꔷ GD&T解析
ꔷ モデル偏差解析
ꔷ 複数形式のインポートに対応：PLY、OBJ、STL、PTSなど
ꔷ 測定レポート出力
ꔷ ユーザーフレンドリーなインターフェース
ꔷ テクスチャマッピング可視化
Revo Measure：拡張パック➡
📩購入後、アクティベーションコードをメールで送付します。📬
配送ポリシー
限定保証
返品ポリシー
お支払方ハイライト
-
正確な寸法測定 -
GD&T解析 -
モデル偏差解析 -
断面作成と測定 -
シームレス連携 - Revo Scan -
測定レポート出力 -
ユーザーフレンドリーなインターフェース -
テクスチャマッピング可視化 -
断面作成
と寸法計測
正確な測定のための強力なツール
Revopoint Measureは、点群やメッシュデータをCADモデルや図面と比較することで、形状、寸法、品質を評価するプロフェッショナルな3D計測ソフトウェアです。Revo Scanとのワンクリック連携により、スムーズで効率的な品質管理ワークフローを実現します。
※対応言語：日本語、英語、中国語（簡体字）、中国語（繁体字）、フランス語、ドイツ語、イタリア語、スペイン語、韓国語、ロシア語、ポルトガル語、トルコ語
信頼できる精度の証明
Revo Measureの計測アルゴリズムは、ドイツ国立計量研究所（Physikalisch-Technische Bundesanstalt：PTB）による包括的な評価を経ています。本認証は、Revo Measureが国際的に認められた精度と信頼性の基準を満たしていることを実証するものです。

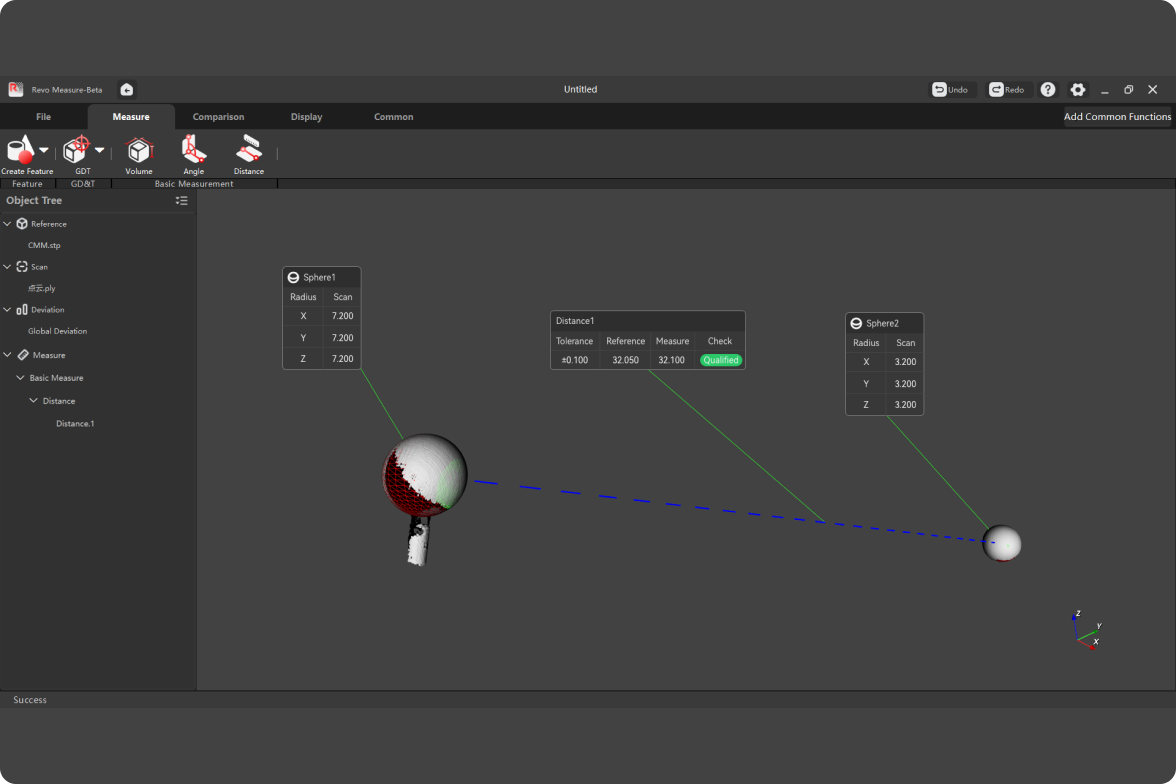

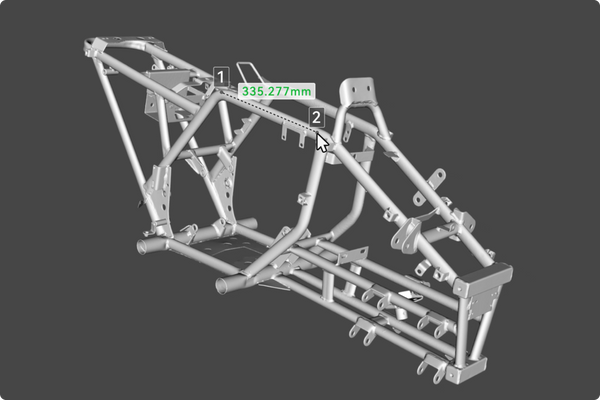

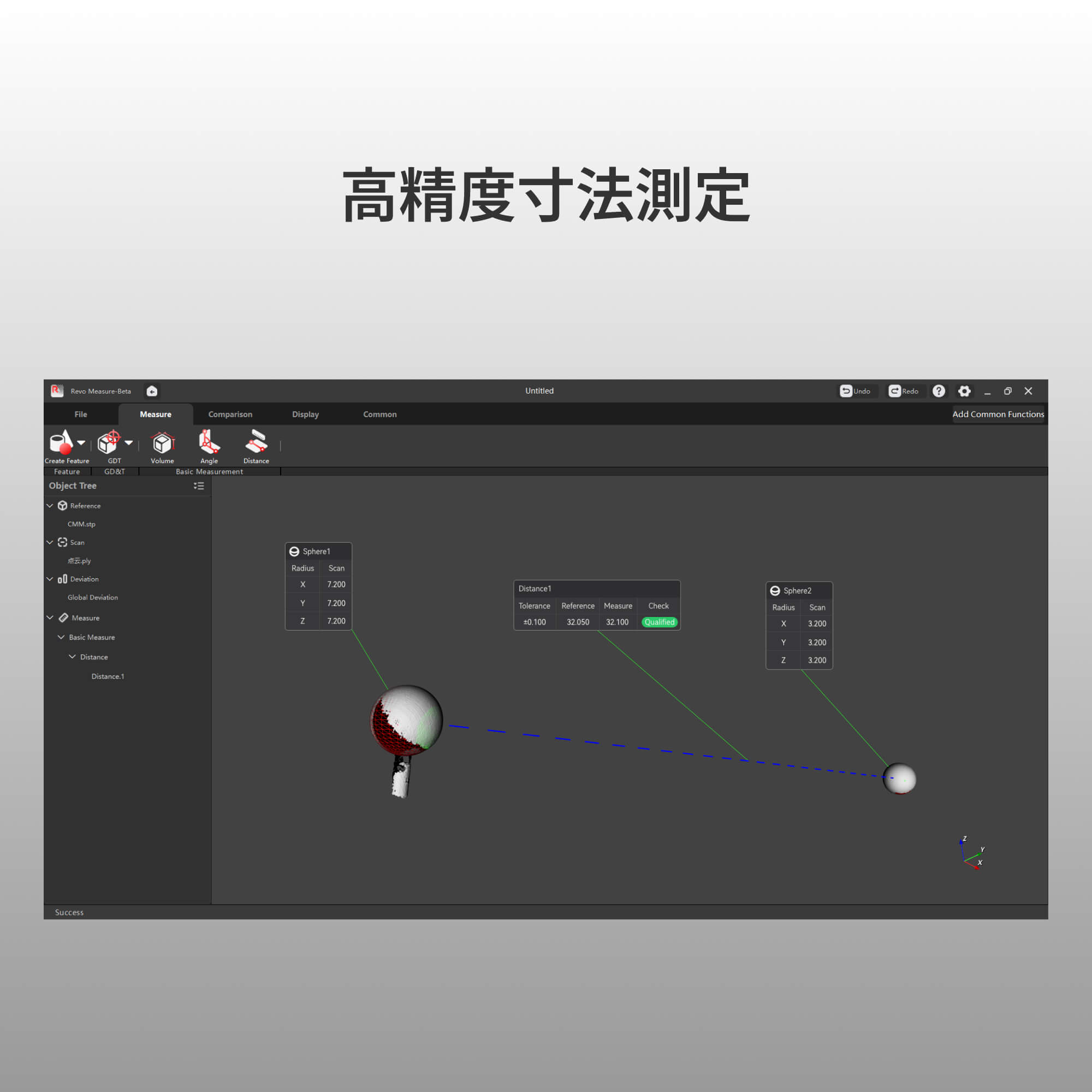

正確な寸法測定
点群やメッシュの高精度測定により、寸法、角度、体積などの主要パラメータを正確に抽出します。

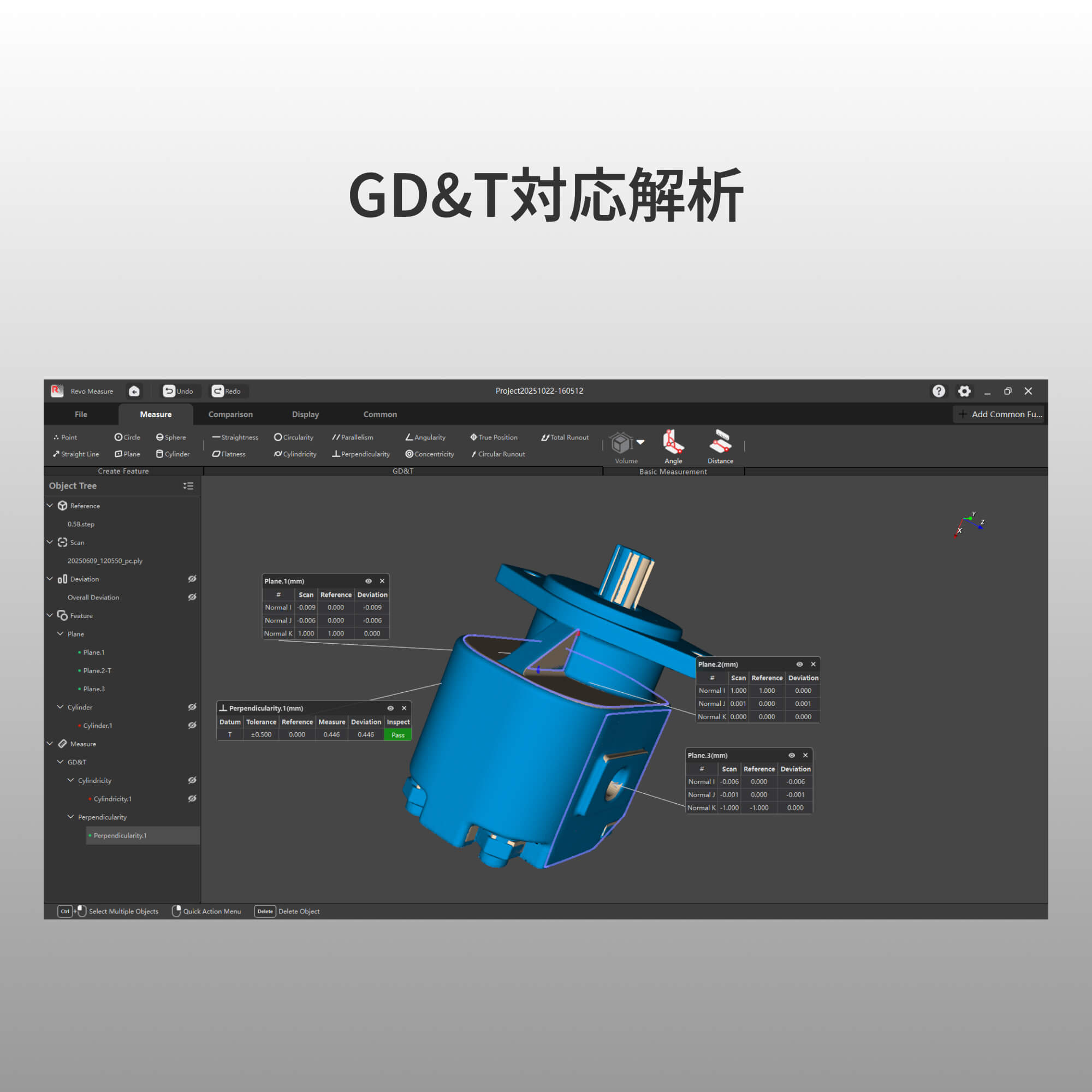

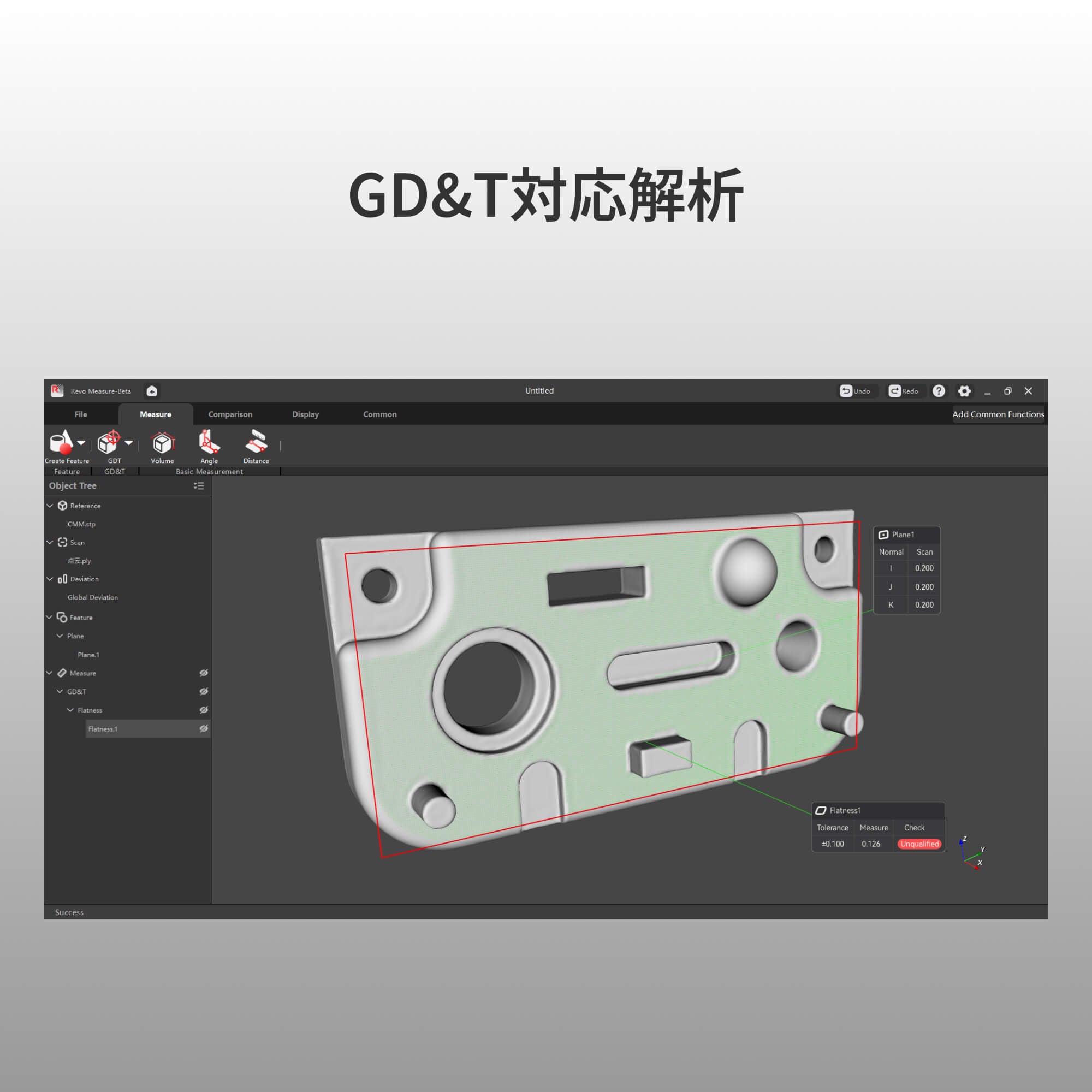

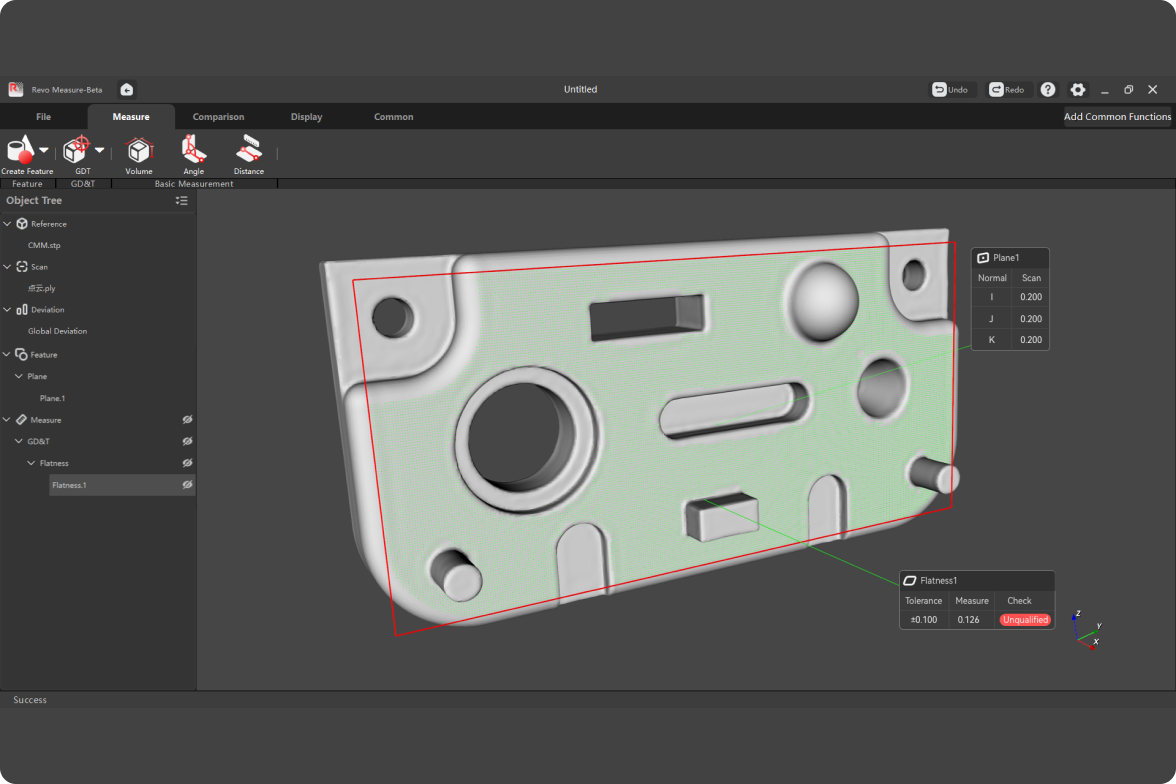

GD&T解析
形状や幾何公差を評価する包括的なGD&Tツールで、設計検証と組立精度を確保します。

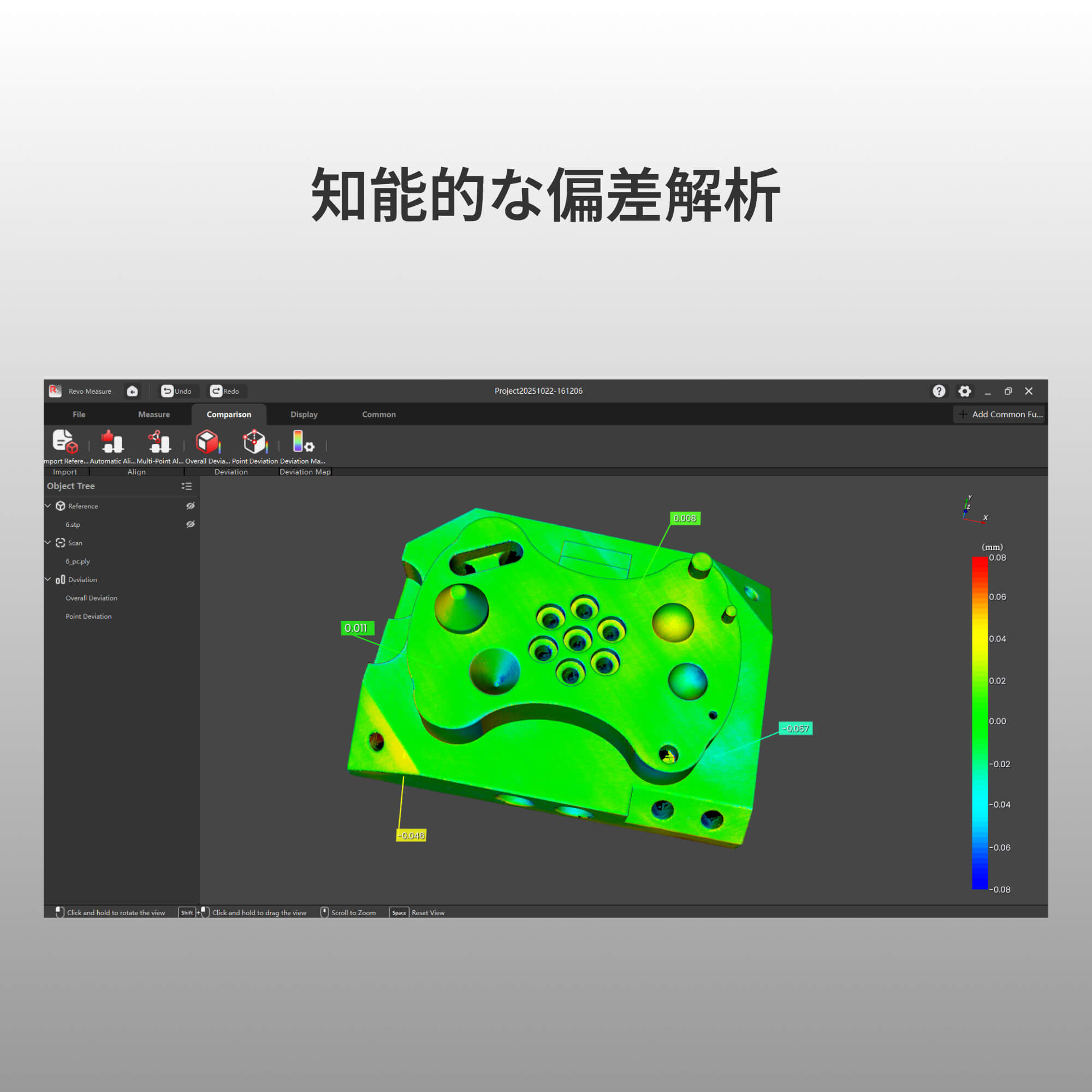

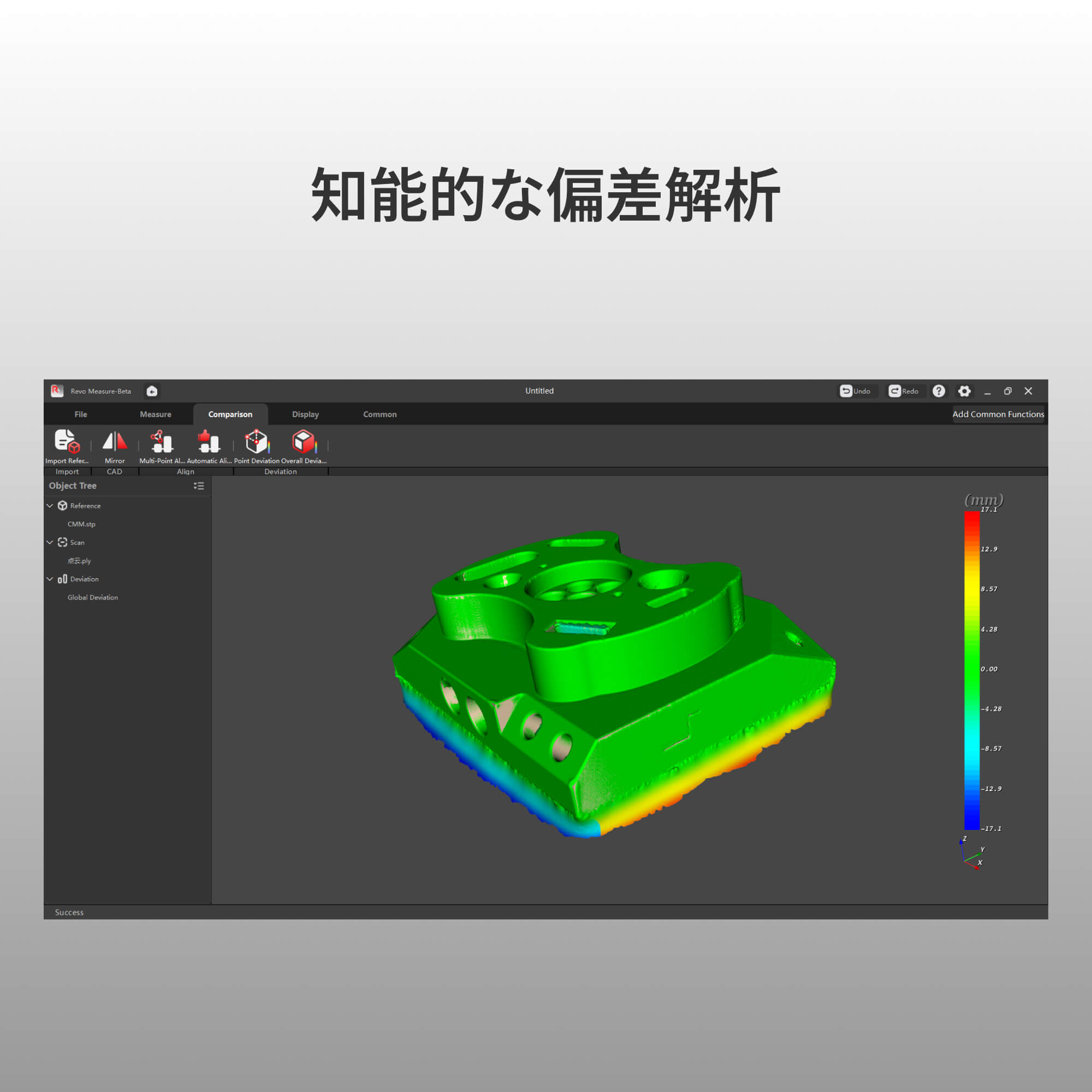

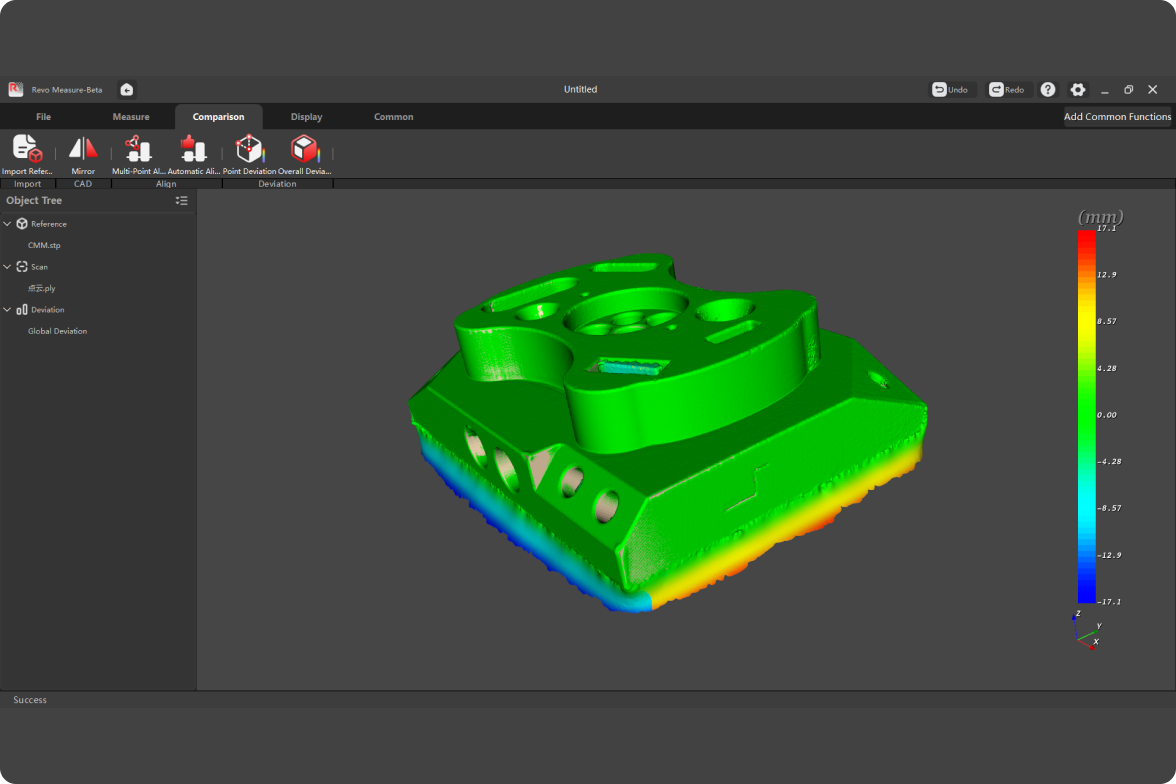

インテリジェントな偏差解析
詳細なカラーマップを使用して加工偏差や組立問題を迅速に特定。CADモデルのインポートに対応し、スキャンモデルとCADモデル間の迅速な比較および偏差分析を実現します。

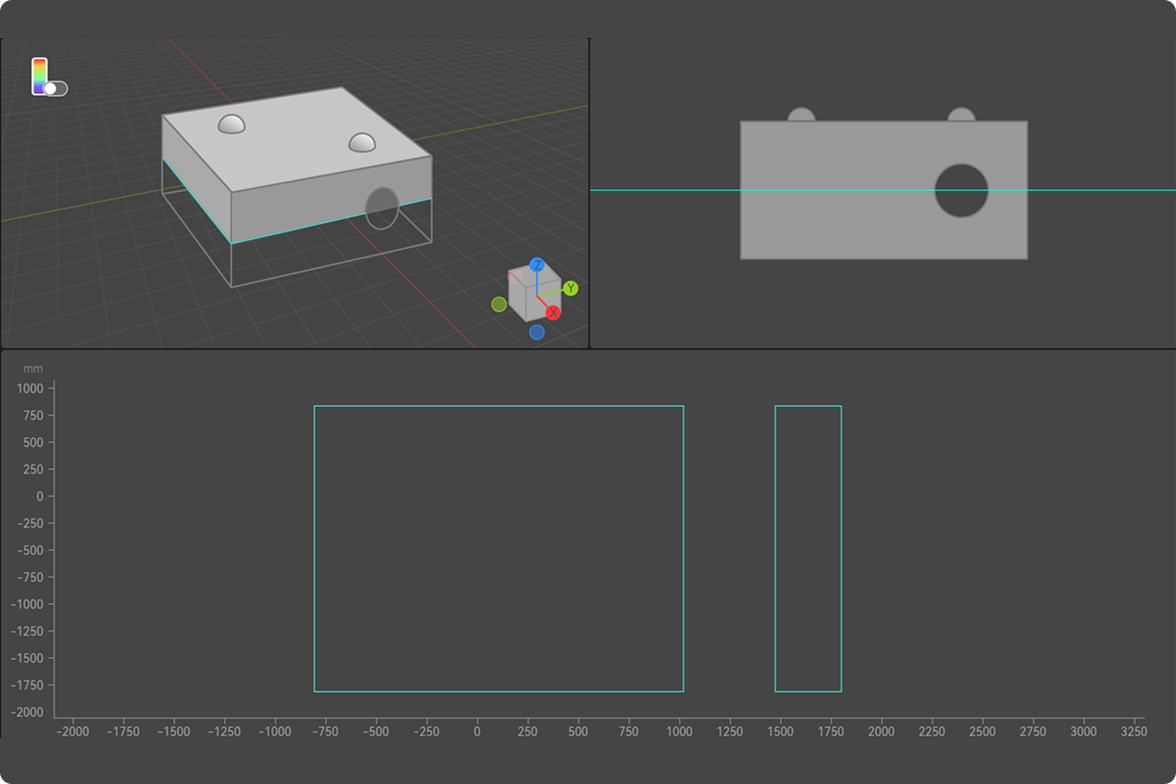

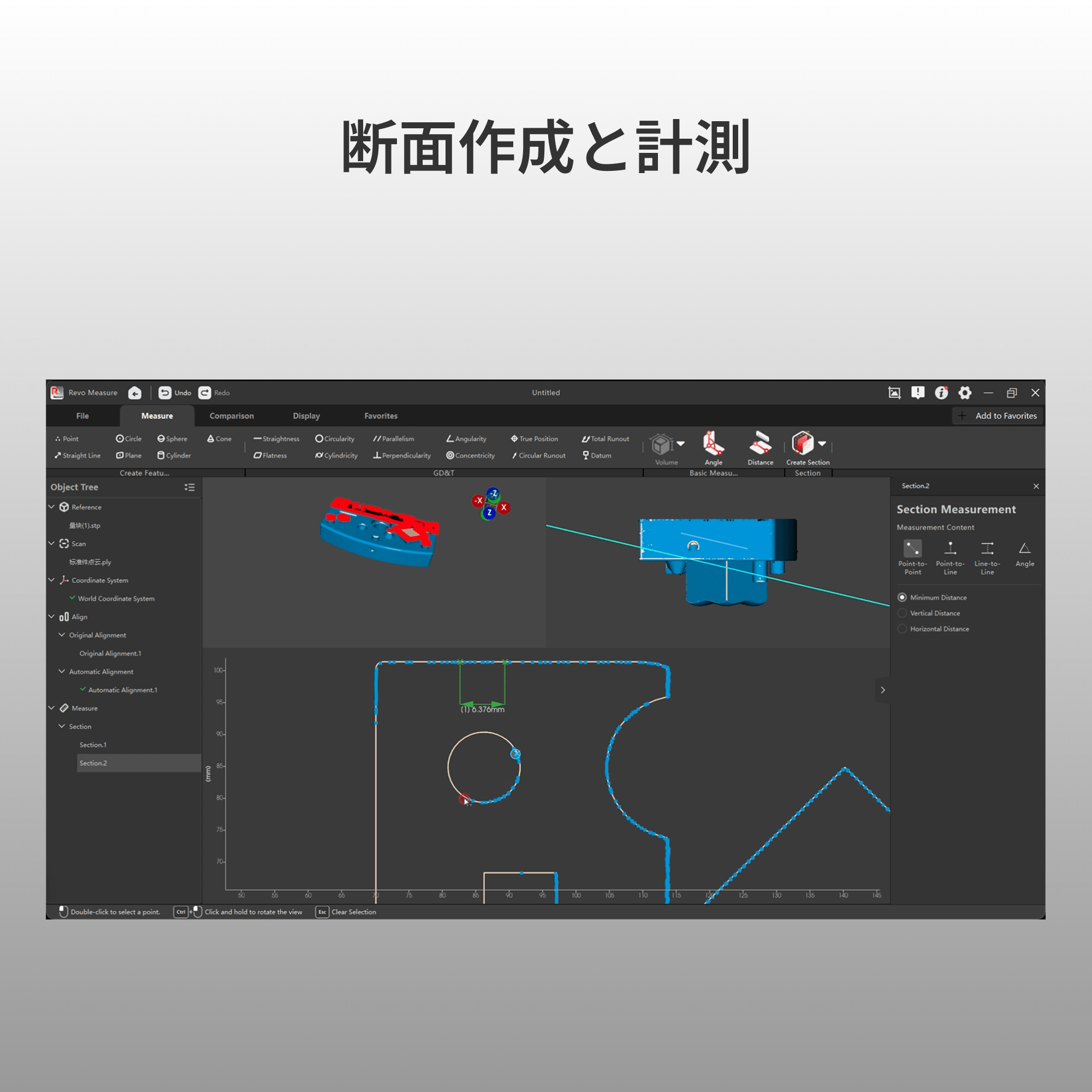

断面作成と寸法計測
断面をインタラクティブに作成し、主要な寸法や角度を高精度で抽出。複雑な内部構造の解析に最適です。

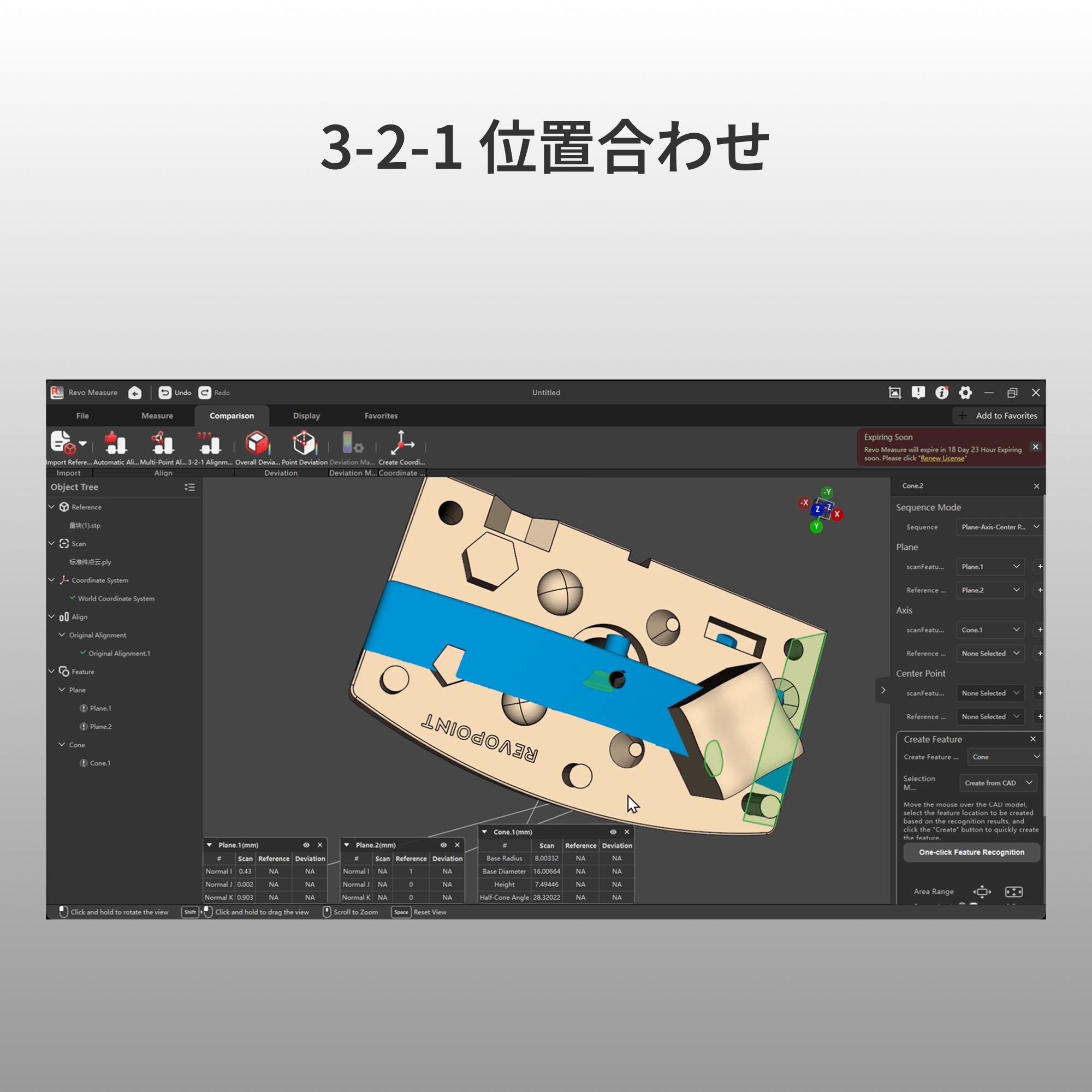

3-2-1 位置合わせ
6種類の平面・軸・点のシーケンスを組み合わせ、スキャンデータを高精度で CAD モデルに位置合わせ。複雑な部品や円錐・円筒形状のコンポーネントにも、安定した信頼性の高い結果を実現します。

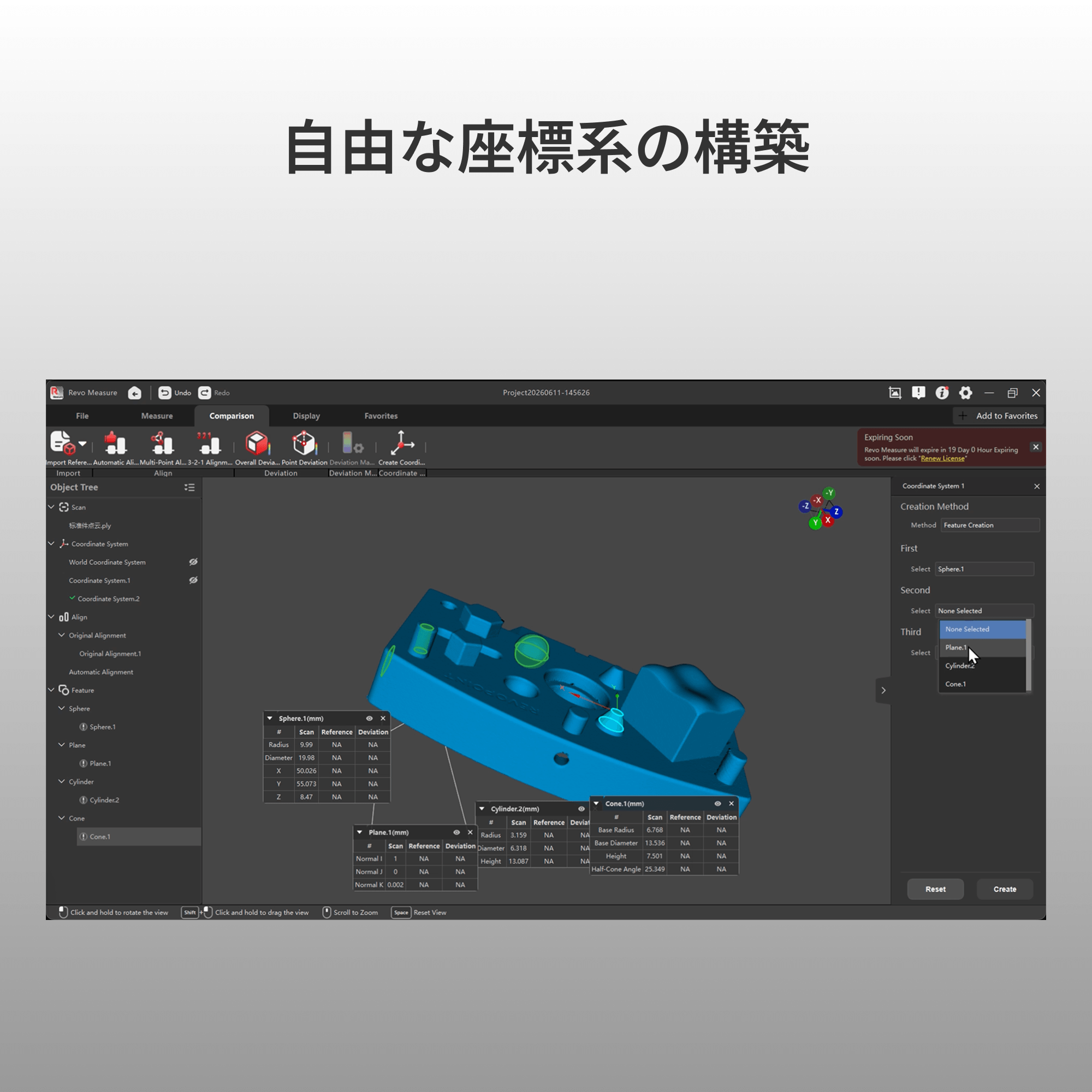

自由な座標系の構築
数値入力、フィーチャー選択、または平行移動・回転を使用して原点と軸を定義し、すべての作業における計測基準を統一します。

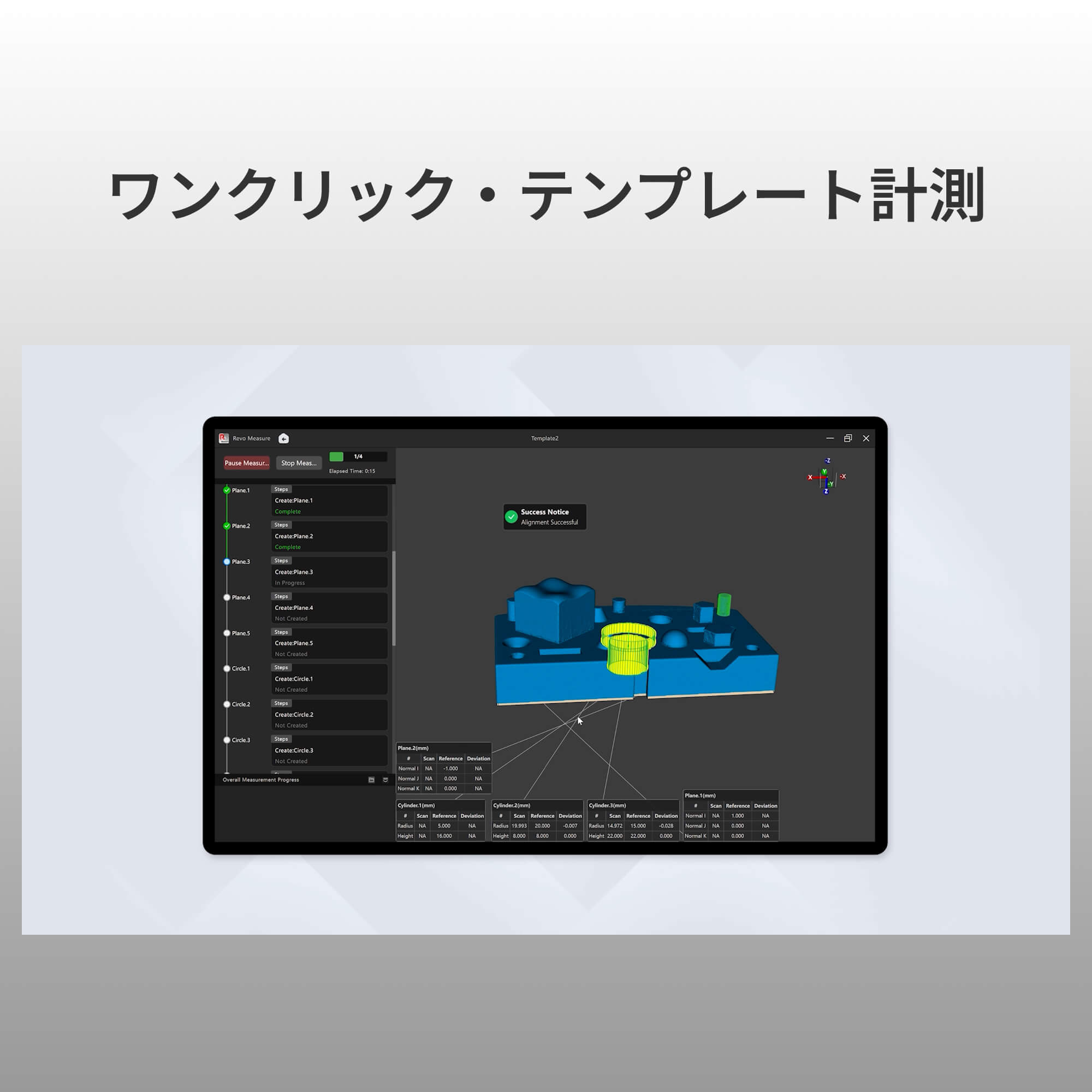

ワンクリック・テンプレート計測
計測プロセスを実行してテンプレートとして保存し、それを再利用することで自動一括処理が可能になります。さらに、リアルタイムのファイル監視機能により、新しいファイルが保存されると自動的に検知・計測が行われ、検査効率を劇的に向上させます。

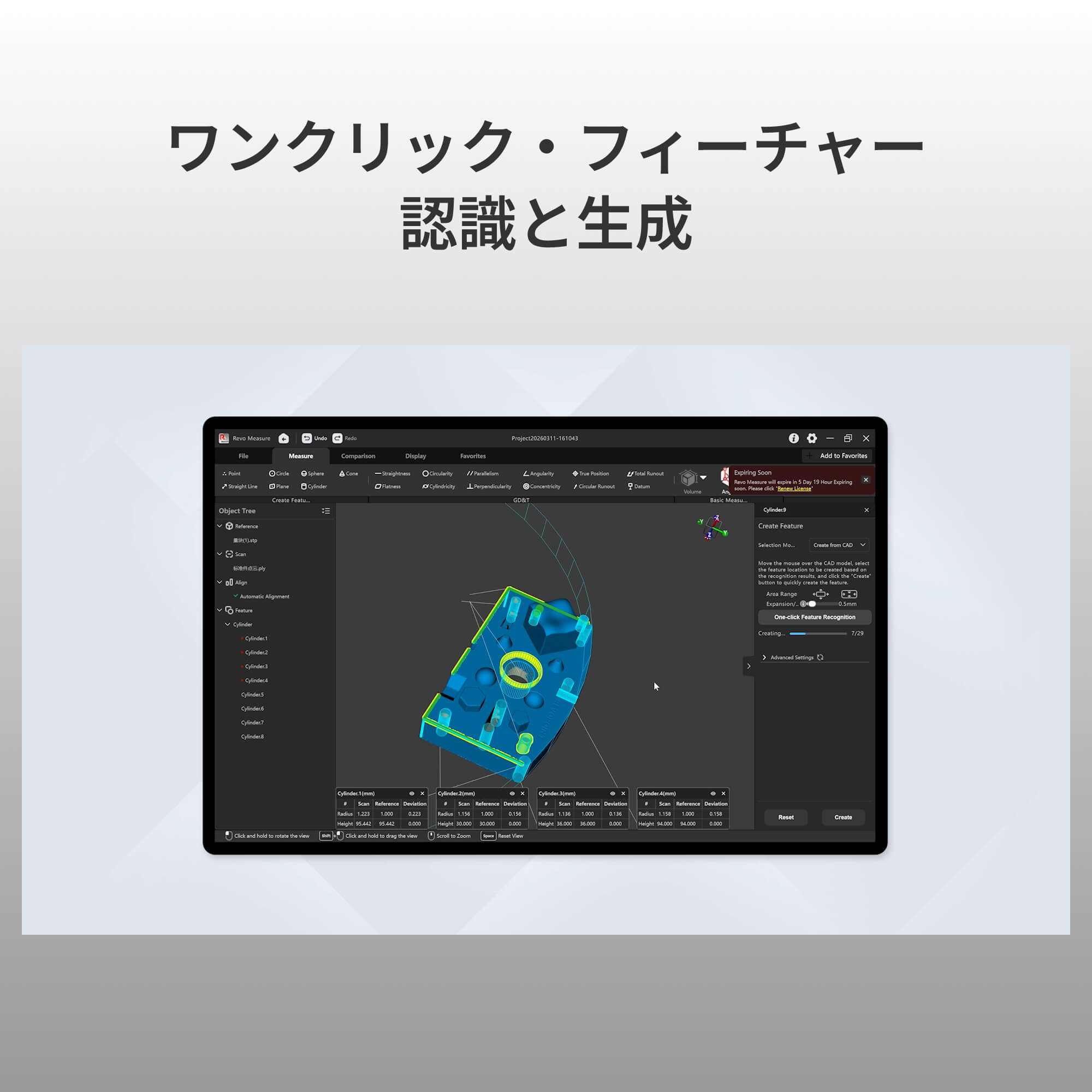

ワンクリック・フィーチャー認識と生成
CADモデルから、円、円筒、球、平面、円錐などの形状要素をワンクリックで自動識別します。手動での選択作業を一括生成機能に置き換えることで、作業効率を大幅に向上させます。

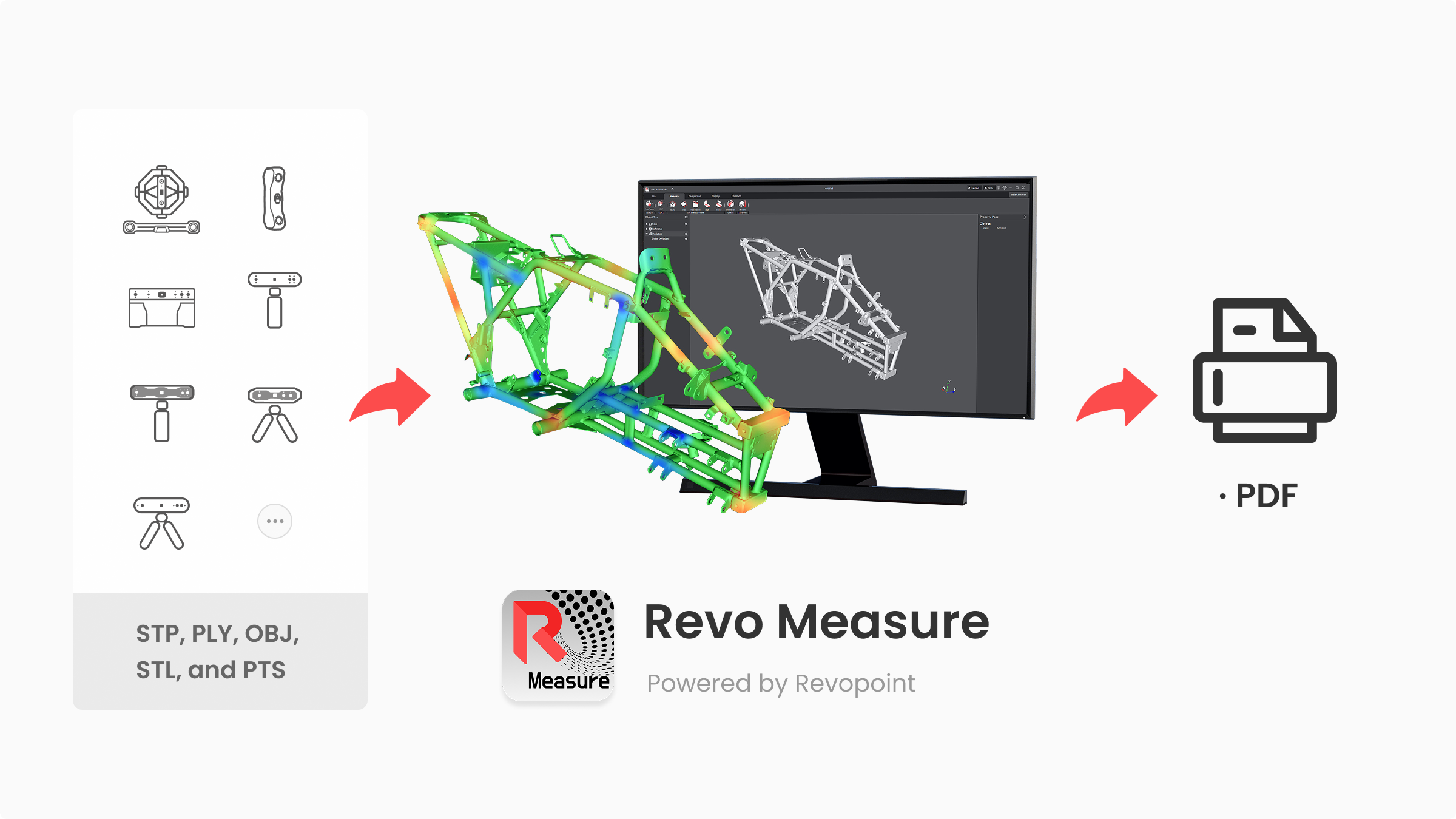

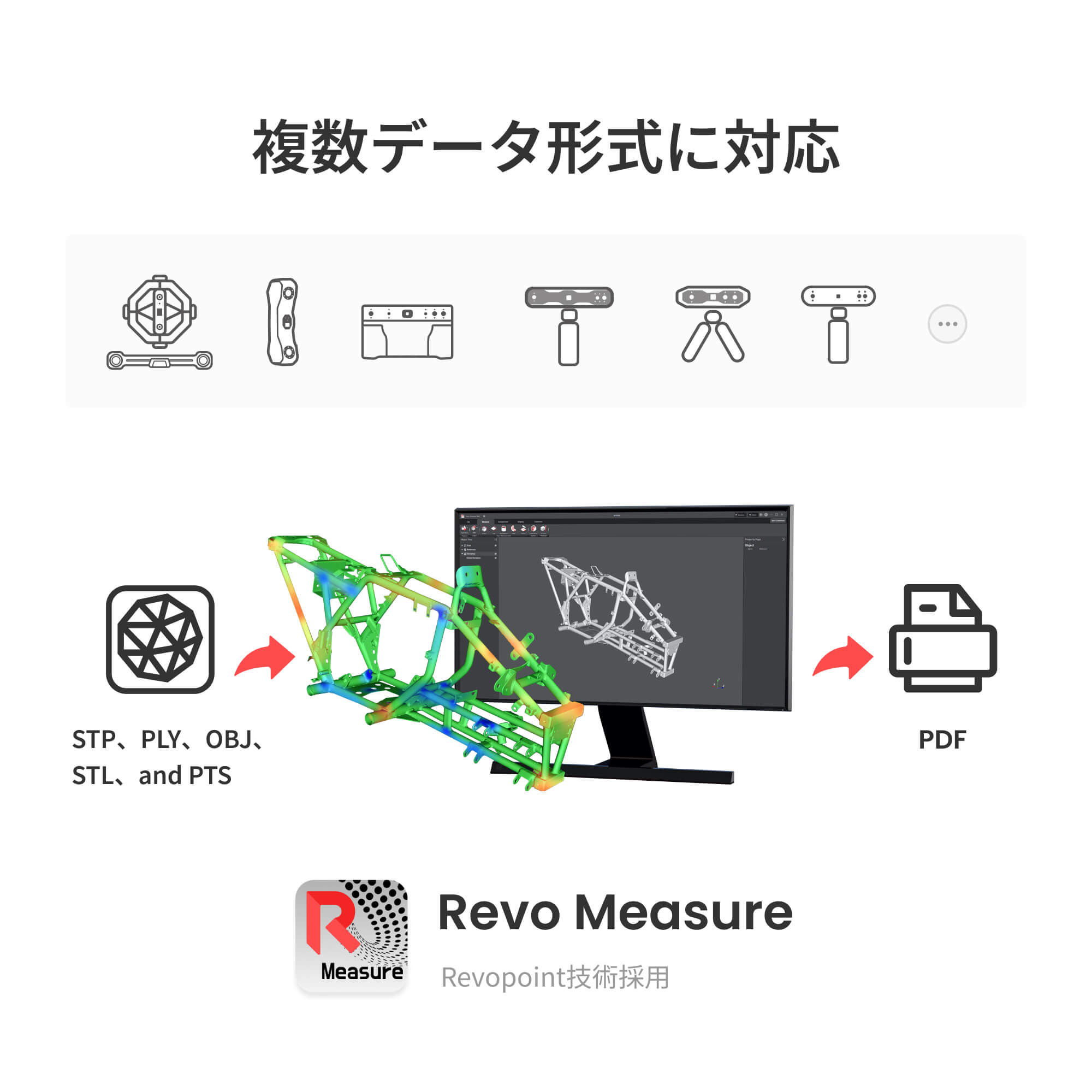

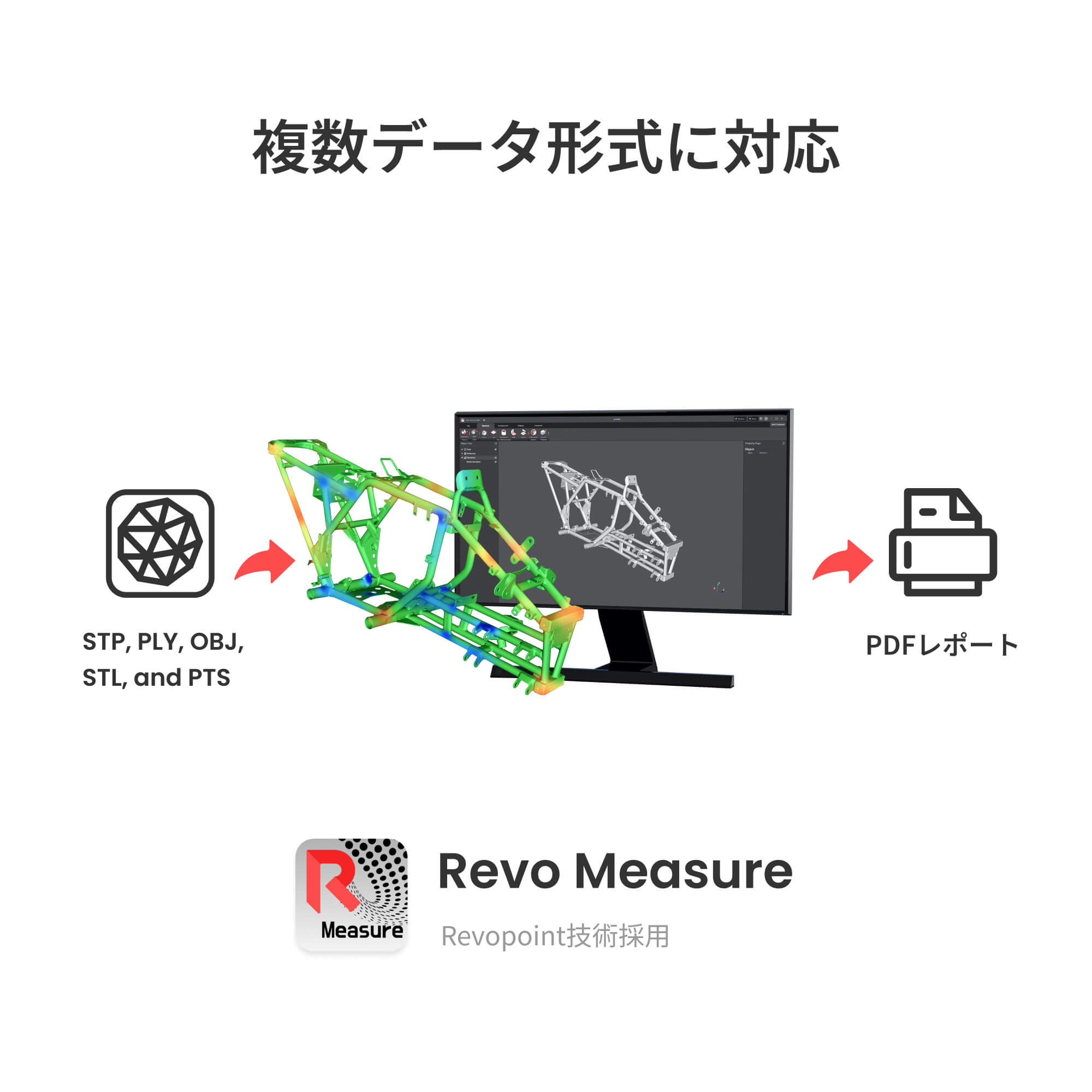

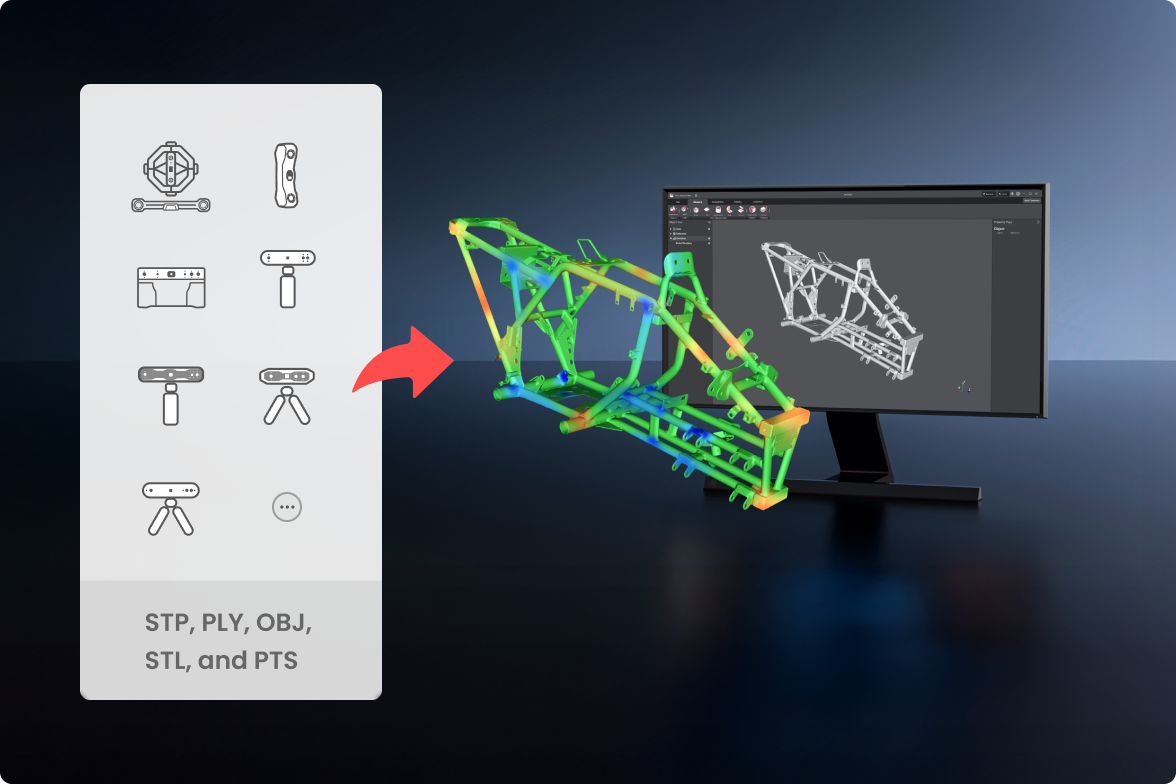

複数データ形式対応
3Dスキャナーとシームレスに連携し、STP、PLY、OBJ、STL、PTSなどの主要フォーマットでCADモデル、点群、メッシュファイルをインポート可能。幅広い互換性を確保しています。

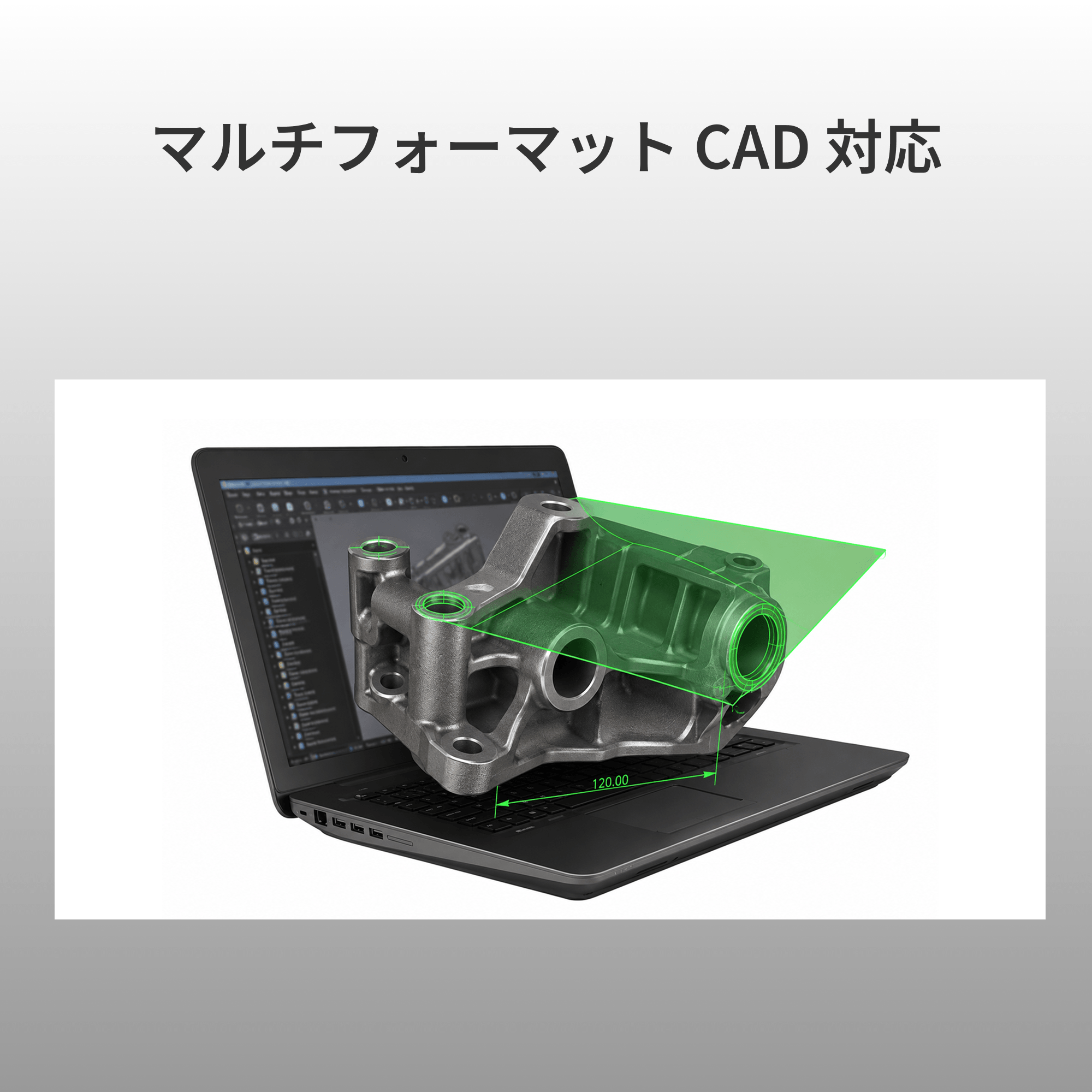

マルチフォーマット CAD 対応
ネイティブおよび業界標準のフォーマットで CAD モデルを直接インポートし、位置合わせ・比較・計測をシームレスに実行。ファイル変換は一切不要です。

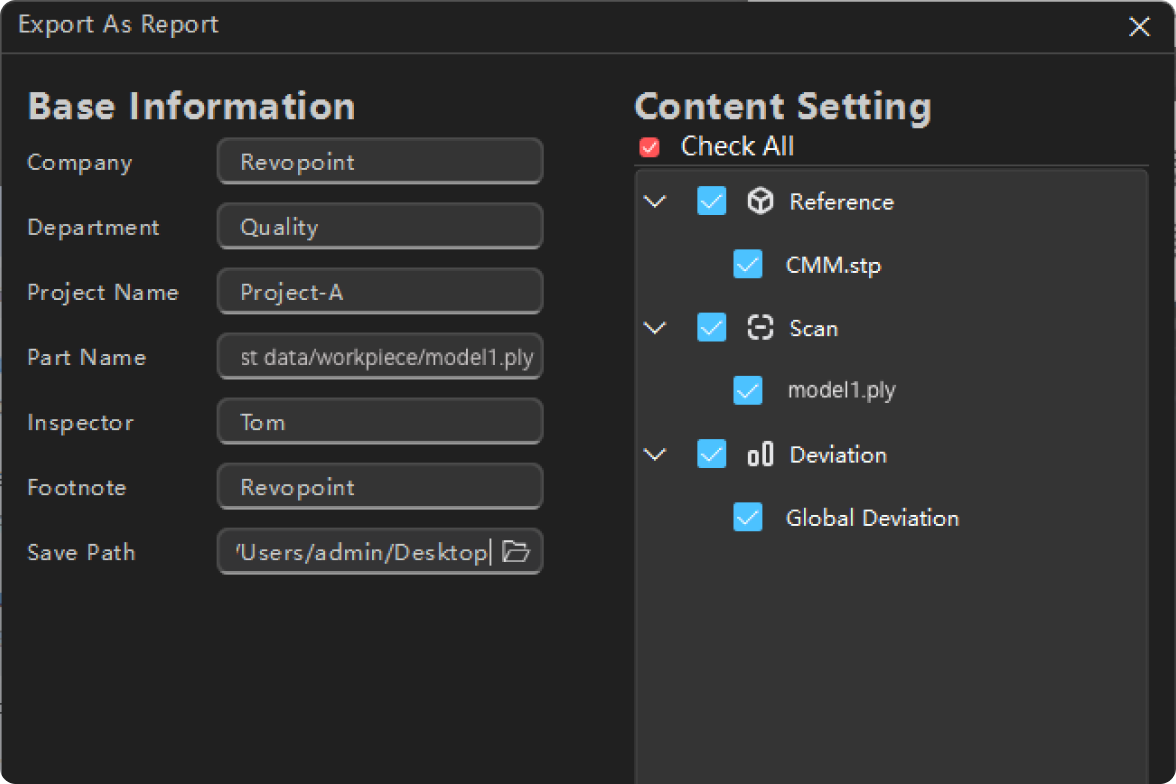

測定レポート出力
測定データ、偏差解析グラフ、カラーマップを含む標準化されたPDFレポートを出力でき、プレゼンテーションや記録に最適です。

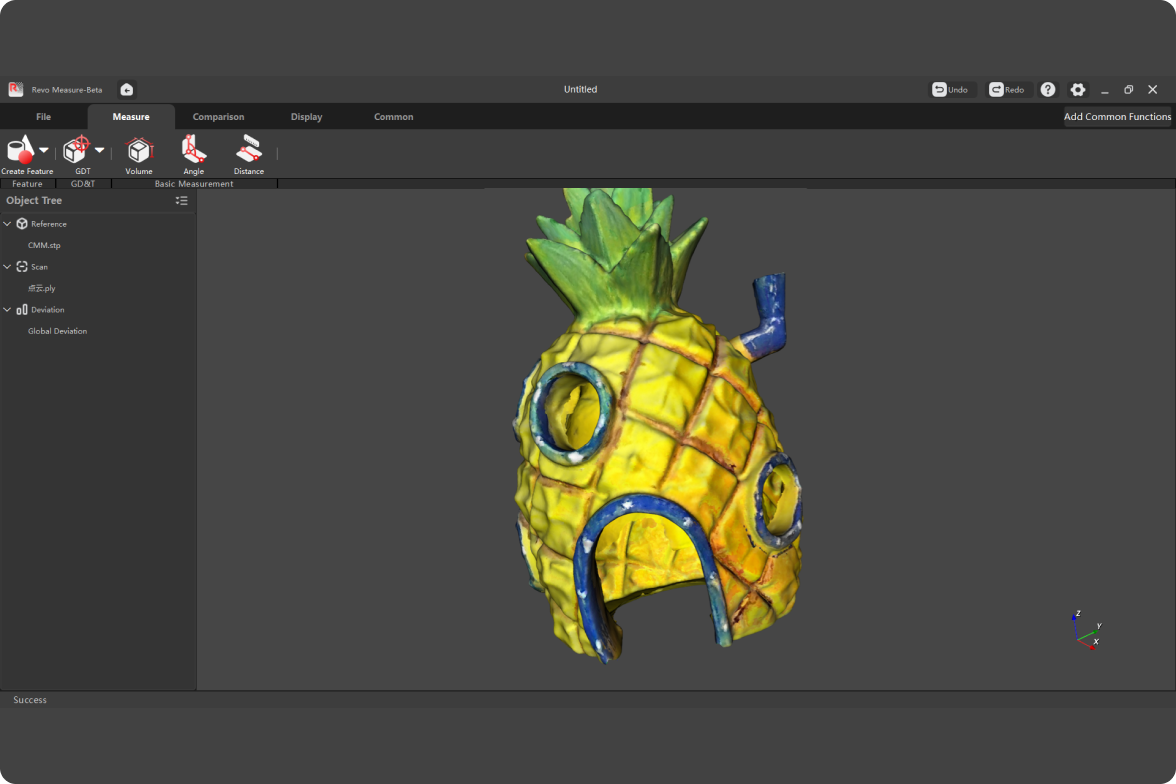

テクスチャマッピング可視化
スキャン時に取得したカラーマッピングデータを使用して、測定精度と可視化を向上させ、詳細の解釈を容易にします。

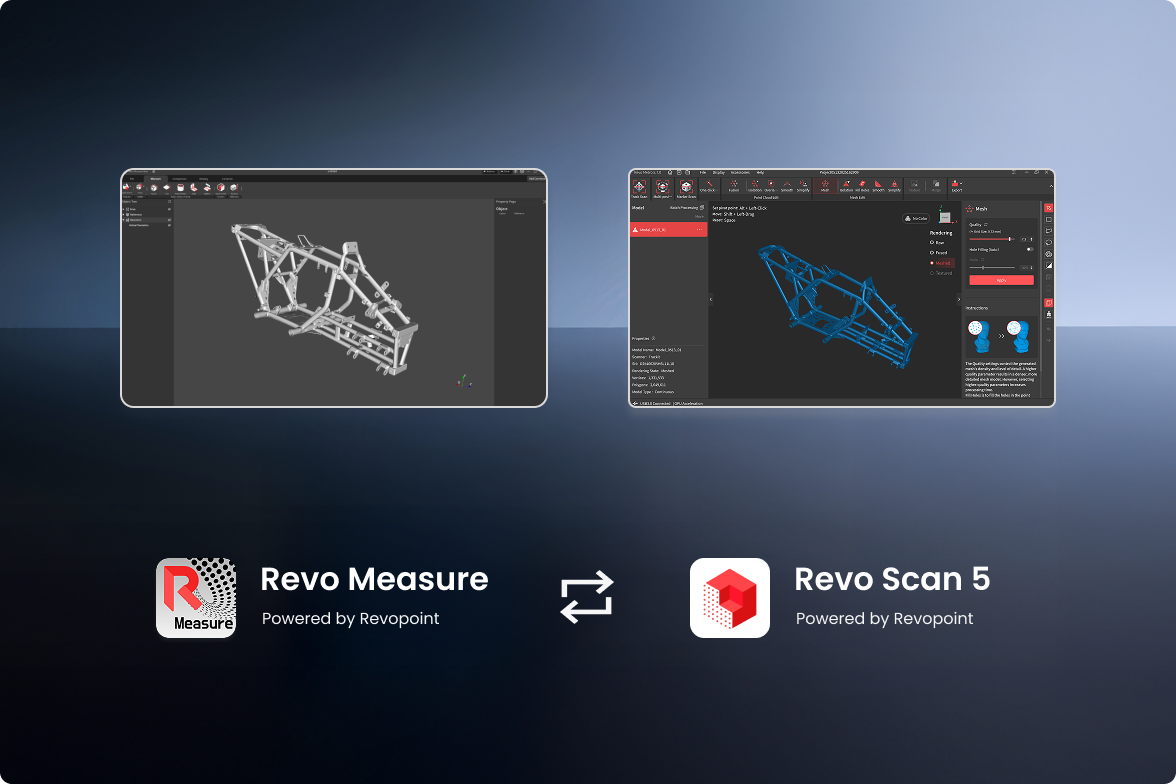

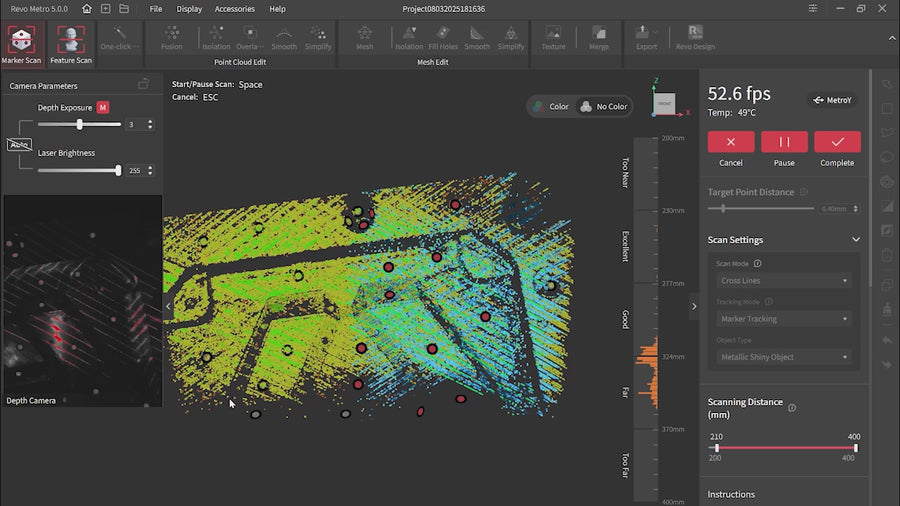

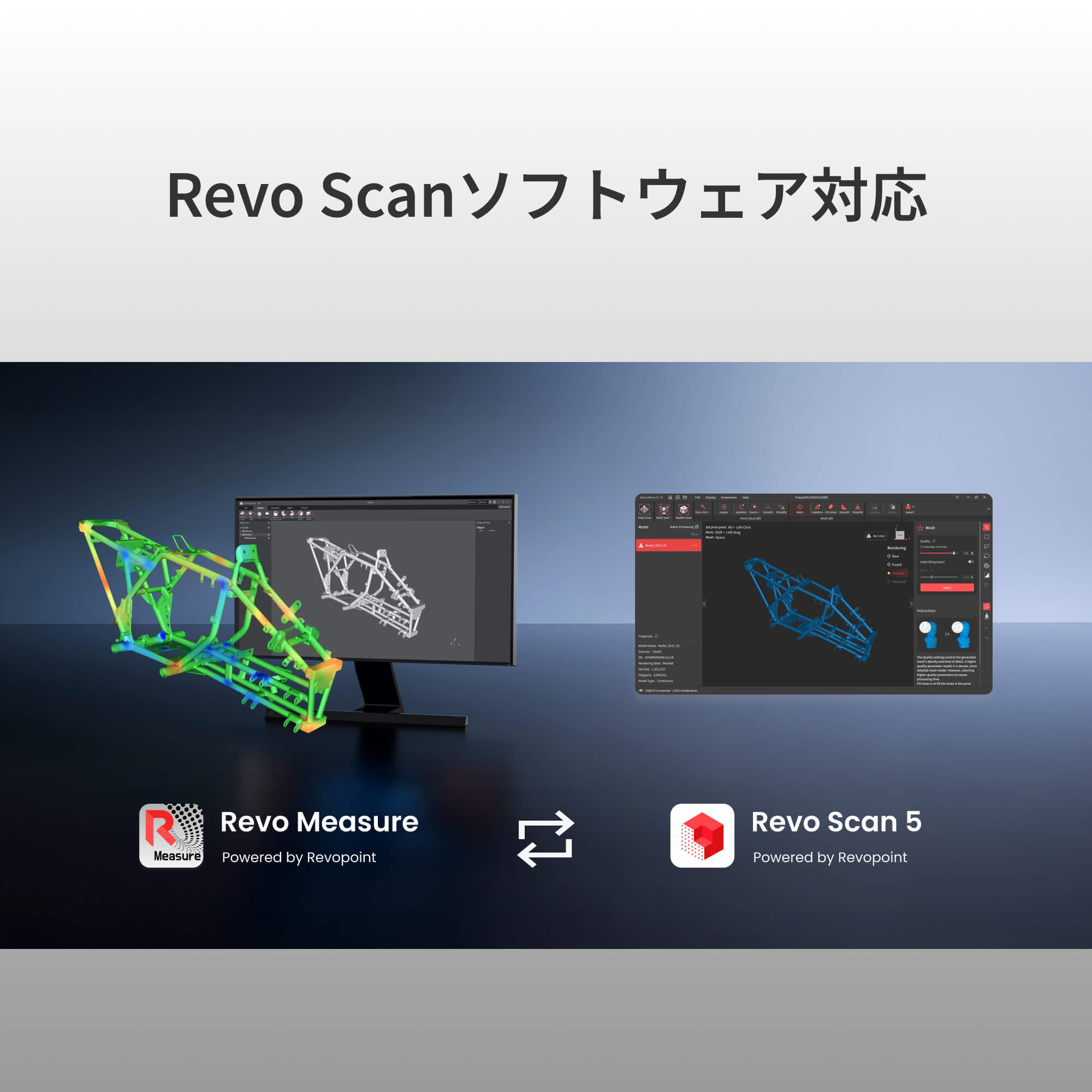

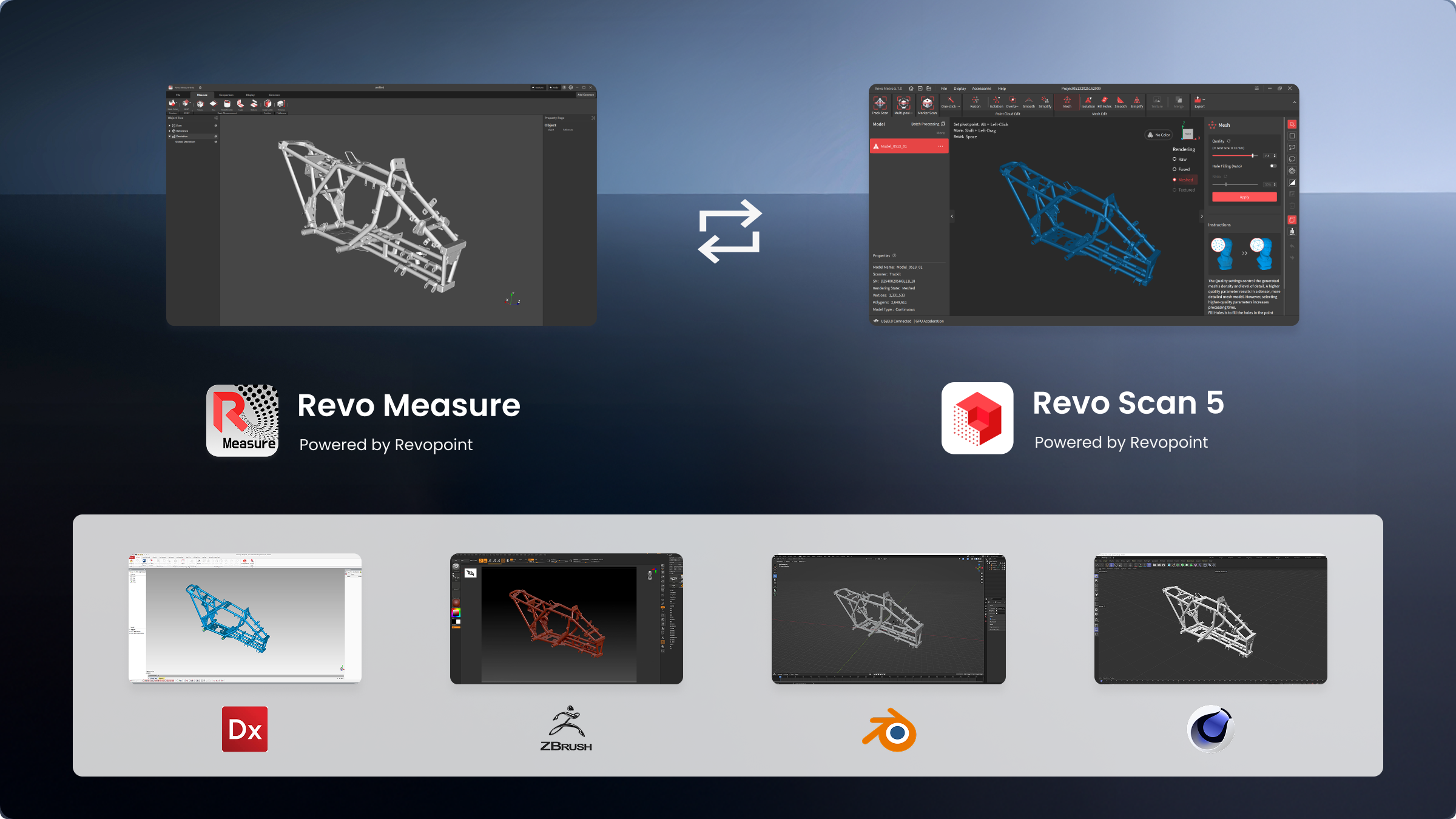

Revo Scanソフトウェアとの互換性
完全統合ワークフロー - Revopointスキャンソフト製点群・メッシュをRevo Measureへシームレス連携
SDKベースのカスタマイズ（近日公開）
カスタマイズ対応 - SDK活用でオリジナルモジュール・アルゴリズム開発、プラグイン統合により個別ニーズを実現
主要機能
|
機能
|
機能詳細
|
|---|---|
|
対応インポートファイル形式
|
点群ファイル形式：*.ply *.pts *.xyz *.csv *.asc *.txt
メッシュファイル形式：*.ply *.stl *.obj *.3mf CADファイル形式①：*.ipt *.iam *.catpart *.catproduct *.sldasm *.sldprt *.asm *.par *.psm *.x_b *.x_t *.igs *.iges *.stp *.step |
|
対応エクスポートファイル形式
|
*.pdf *.json（二次開発対応）
|
|
CADとスキャンモデルの位置合わせ
|
自動位置合わせ
手動位置合わせ − Nポイント位置合わせ
3-2-1位置合わせ
|
|
対応フィーチャー
|
点フィーチャー
直線フィーチャー
平面フィーチャー
円フィーチャー
円柱フィーチャー
球フィーチャー
円錐フィーチャー
|
|
作成方法
|
スマートフィット作成
CADから作成
点選択フィッティング
座標入力作成
補助オブジェクトから作成
|
|
基準の作成
|
合計23個
|
|
GD&T
|
真直度
平面度
真円度
円筒度
同心度
位置度
平行度
直角度
傾斜度
円周振れ
全振れ
|
|
距離測定
|
点-点
点-線
線-線
線-面
面-面
|
|
角度測定
|
線-線
線-面
面-面
|
|
体積測定
|
モデル全体の体積
|
|
偏差分析
|
全体偏差
点偏差
|
|
スキャンレンダリング
|
ワイヤーフレームレンダリング
メッシュレンダリング
頂点レンダリング
|
|
CADレンダリング
|
ソリッドレンダリング
ワイヤーフレームレンダリング
ソリッドワイヤーフレーム
|
|
ビュー
|
最適ズーム
初期姿勢
|
|
ワンクリックテンプレート測定
|
✓
|
|
テクスチャレンダリング
|
✓
|
|
最適ズーム
|
✓
|
|
よく使う機能を追加
|
✓
|
|
モデル表示色の設定
|
✓
|
|
基準面の選択方法
|
座標系を基準面として使用
フィーチャーを基準面として使用
|
|
断面選択方法
|
垂直
平行
直線
垂直線
平行線
|
|
断面測定
|
点-点
点-線
線-線
点-円
円-線
円-円
角度
円弧R
角R
直径
円周長
厚さ
|
|
参照断面比較
|
点-点
点-線
線-線
角度
|
|
座標系の作成
|
数値作成
フィーチャー作成
平行移動と回転
|
| フォーマット | バージョン | 拡張子 |
|---|---|---|
| 3MF | 1.2.3 | 3MF |
| Autodesk Inventor | 2026まで | IPT、IAM |
| CATIA V5 | V5-6R2026まで | CATPart、CATProduct、CGR |
| IGES | 5.1、5.2、5.3 | IGS、IGES |
| Parasolid | 38.1まで | X_B、X_T |
| Solid Edge | 1〜20、ST1〜ST10、2019〜2026 | ASM、PAR、PWD、PSM |
| SolidWorks | 97以降〜2026まで | SLDASM、SLDPRT |
| STEP | AP 203 Ed1、Ed2 － AP 214 － AP 242 Ed1、Ed2、Ed3 | STP、STEP |

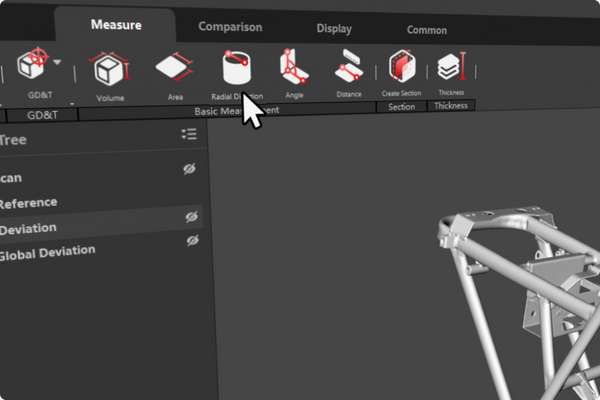

スキャンから3D測定まで

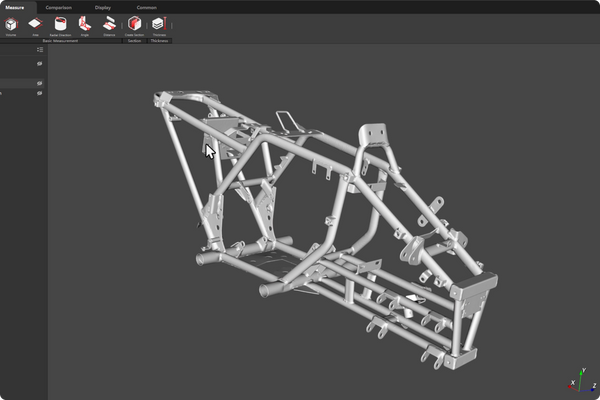

ステップ1: キャプチャしてRevo Measureにインポート

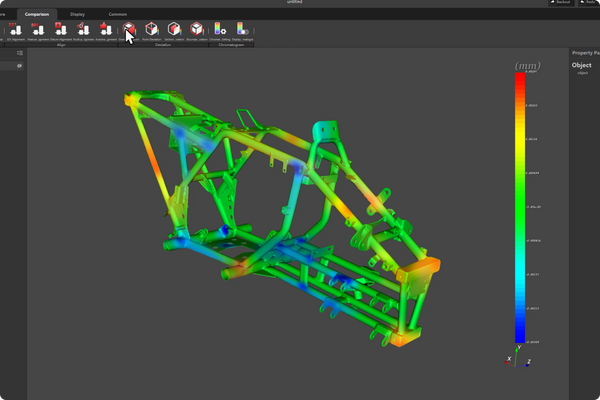

ステップ2: CADモデル比較と誤差解析を実行
ステップ3: レポートをエクスポート
24時間サポート
12言語対応
エクスポートレポート：PDF、json
よくある質問
対応言語について
Revo Measureは以下の12言語に対応しております：
日本語、英語、中国語（簡体字）、中国語（繁体字）、フランス語、ドイツ語、イタリア語、スペイン語、韓国語、ロシア語、ポルトガル語、トルコ語
製品の提供方法
デジタルダウンロード版での提供となります。ご購入後、ライセンス認証キーをメールにて送付いたします。
※ご注意：ライセンス認証後の返品・返金は承っておりません。
ご注文後の発送時期
通常3営業日以内にライセンスキーをメールでお送りします。
推奨動作環境
最小システム要件：
OS：Windows 10/11（64ビット版）
CPU：8コア/16スレッド以上、2.4GHz以上
メモリ：32GB以上
GPU：NVIDIA GeForce RTX 3050（8GB VRAM）
推奨：常時インターネット接続環境（アップデート確認用）
対応ファイル形式
Revo Measureはどのような形式のインポート・エクスポートに対応していますか？
（1）インポート対応フォーマット
点群モデル：ply, pts, xyz, csv, asc, txt
メッシュモデル：stl, obj, ply, 3mf
CADモデル：ipt, iam, catpart, catproduct, sldasm, sldprt, asm, parpsm, X_B, X_T, igs, iges, stp, step
（2）エクスポート対応フォーマット
計測レポート：*.pdf, *.json
Revopoint Measureを使用するにはRevopoint製スキャナーが必要ですか？他社デバイスのデータはインポートできますか？
Revo Measureは他社製3Dスキャナーのデータでも使用可能です。本ソフトウェアは.ply形式の点群データおよびメッシュモデルの計測データのインポートに対応しています。ただしRevopointスキャナーをご使用の場合：
・ワンクリックで計測を即時開始可能
・カラーマッピング情報を完全に保持
計測データの管理方法
測定結果は以下の形式で出力・保存が可能です：
（1）計測数値データ
（2）偏差解析カラーマップ
（3）標準フォーマットPDFレポート
Revo Measure と Revo Design の違いは何ですか？
Revo Measure は、プロフェッショナル向けの3D測定・検査ソフトウェアです。点群データやメッシュデータをCADモデルや設計図面と比較することで、形状・寸法・品質関連の指標を精密に評価できます。
一方、Revo Design はリバースエンジニアリング、サーフェスモデリング、基本的な設計プロジェクト向けに開発されたツールです。3Dスケッチ、インテリジェントサーフェス、フリーフォーム曲面モデリング、ハイブリッドパラメトリックモデリングをサポートし、プロフェッショナルな工業デザイン、複雑な自動車改造、文化遺産のデジタル保存、包括的なCAD編集タスクに適しています。
ソフトウェアは期限切れ後に自動更新されますか？
いいえ。Revo Measureは自動更新されません。期限切れ後は、カスタマーサポートまでご連絡いただき、新規ライセンスを購入して新しいアクティベーションコードを取得してください。
各ライセンスタイプの違いは何ですか？
個人向け：1台のPCでアクティベーション（有効化）が可能です。そのPCでのみ使用できます。
プロ向け：最大3台のPCでアクティベーションが可能です。登録した3台のPCであれば、同時に使用することができます。
チーム向け：最大10台のPCでアクティベーションが可能です。登録した10台のPCであれば、同時に使用することができます。
個人向けを購入済みですが、使用するPCを増やしたい場合はどうすればよいですか？
PCの追加アクティベーションをご希望の場合は、以下のいずれかの方法でお手続きいただけます。1．Revo Measure PC Add-On Pack（PC追加用パック）をご購入ください。2．カスタマーサービス（customer@revopoint3d.com）まで直接お問い合わせください。
