Revo Designソフトウェア

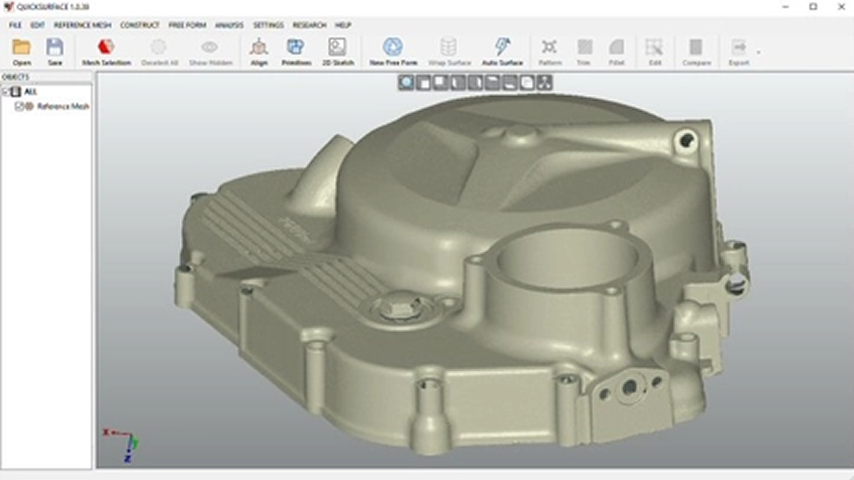

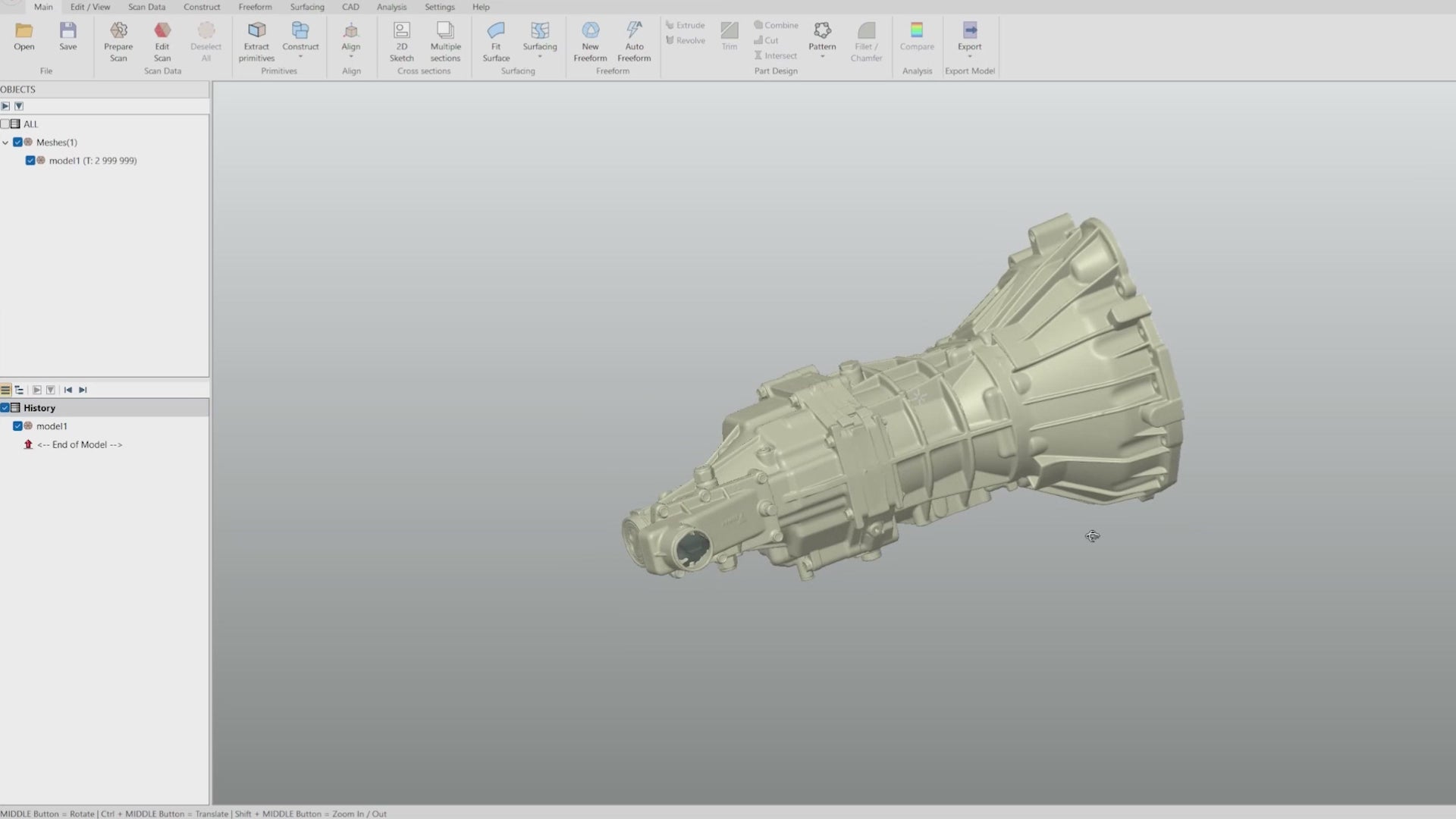

STL、OBJ、PLYメッシュファイル形式で保存された任意のスキャナーデータをRevo Designにインポート可能。長距離スキャナーにはPTXファイル形式をサポート。あらゆるサイズのメッシュ読込に対応。

直感的な編集ツールで精度を維持したデータ軽量化、穴埋め、メッシュ外れ値除去を実行。3D印刷やリバースエンジニアリング向けの水密メッシュを生成。

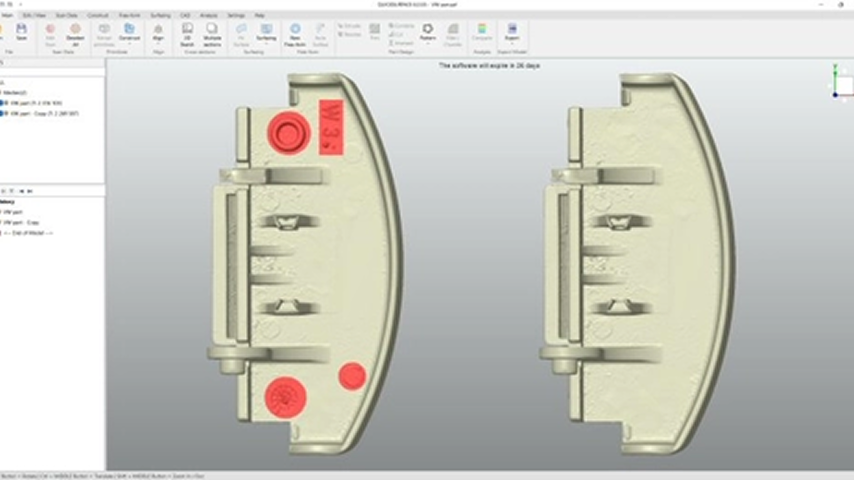

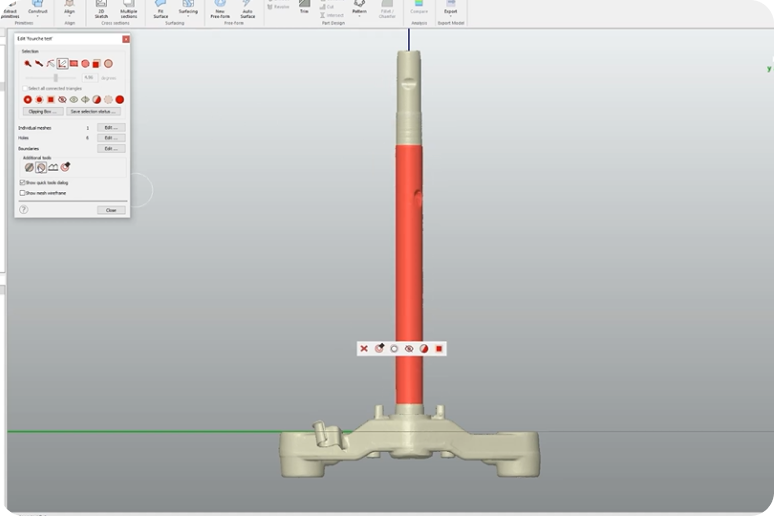

刻印・マーカー等の特徴物を単一ボタン操作で除去可能。

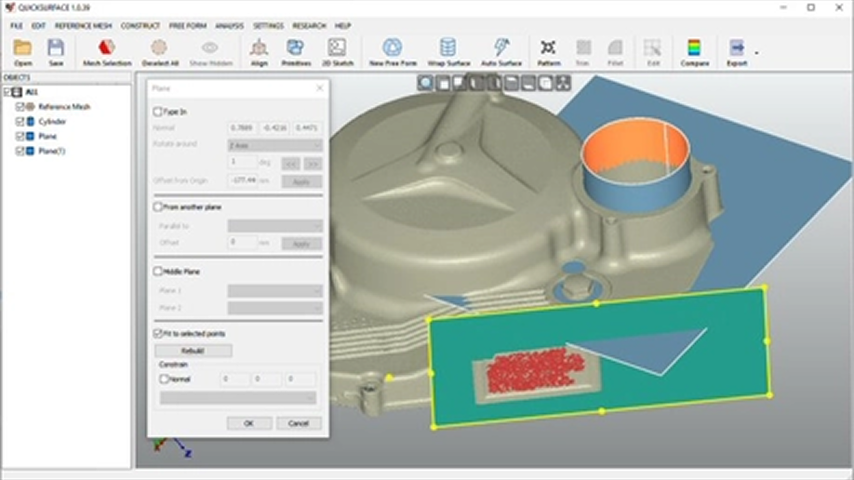

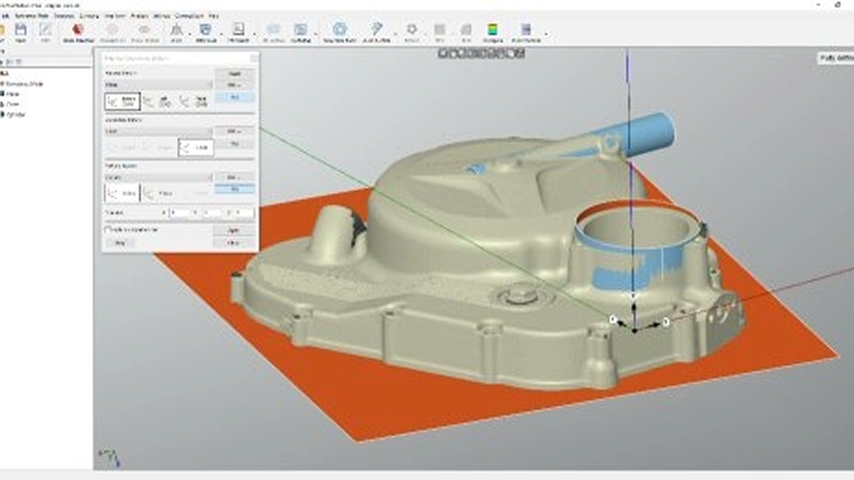

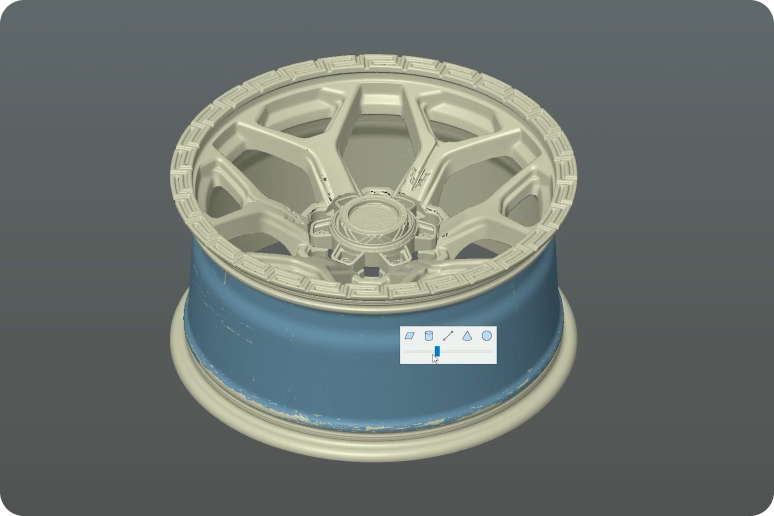

平面・円筒・円錐・球体を高速再構築。ワールド座標系や他スキャンとの位置合わせに使用する直線/点などの参照幾何要素を生成。

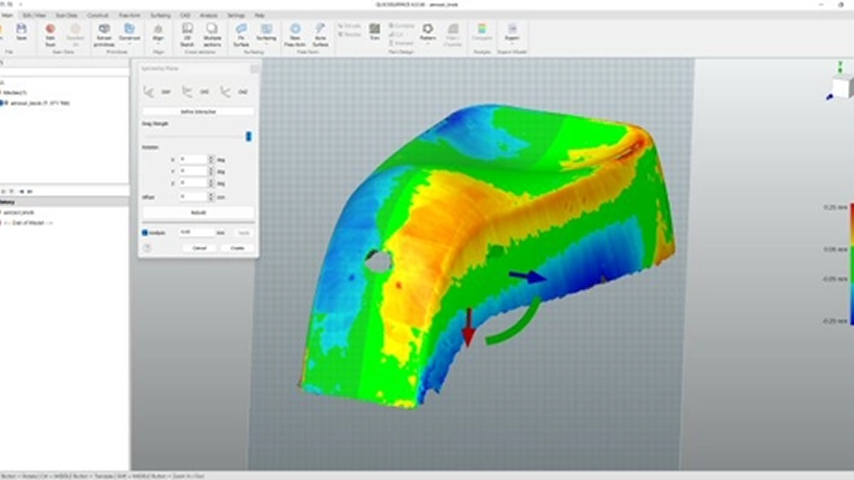

対称平面を定義後、アナライザーで位置精度を評価。画面上コントロールによる微調整で最適配置を実現。

抽出した基本形状を用いてワールド座標系内に対象物を配置。インタラクティブな座標系定義により正確な向きを調整。

参照メッシュ上に自由曲線を直接描画。フィルサーフェスや自由形状生成に向けた曲線ネットワークを構築可能。

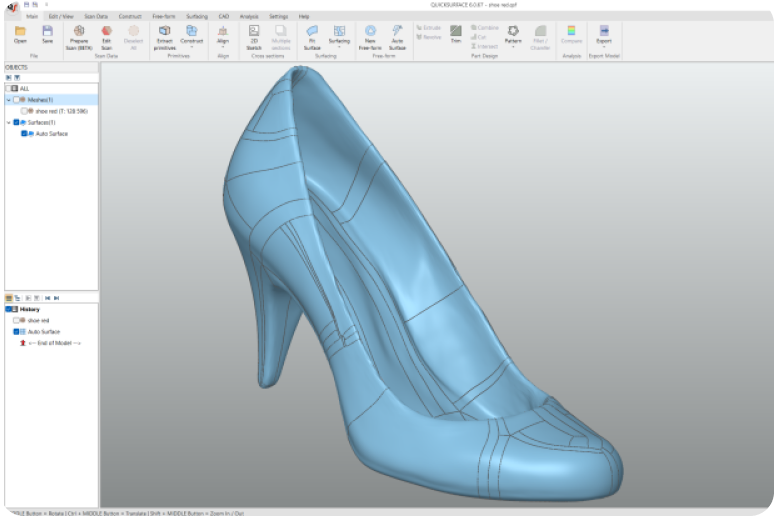

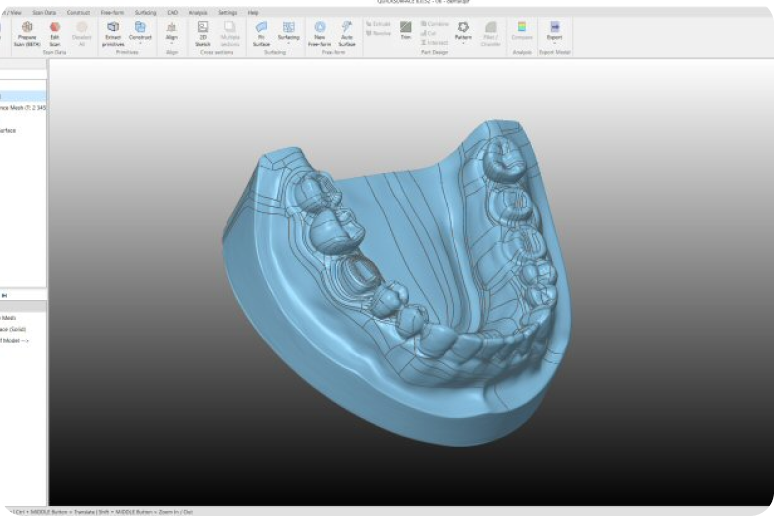

複雑な有機的形状でも単一操作でサーフェスを生成。全域でG2連続性を保持し、特異点ではG1連続性を確保。

フィレットと面取りツールには、リアルタイムアナライザーが搭載されています。画面上で矢印をドラッグしてフィレット半径を設定すると、フィレットが参照メッシュからどのように偏差しているかを即座に確認できます。すべてリアルタイムで処理されます。

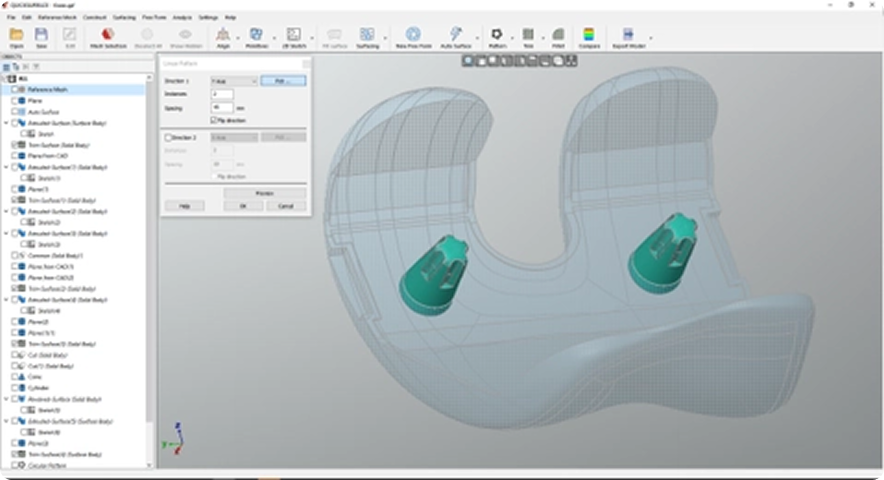

オブジェクトを直線状または円状に配置して、反復的なパターンを作成できます。また、必要に応じてオブジェクトのミラーリング機能を使用し、対称性を高めることも可能です。

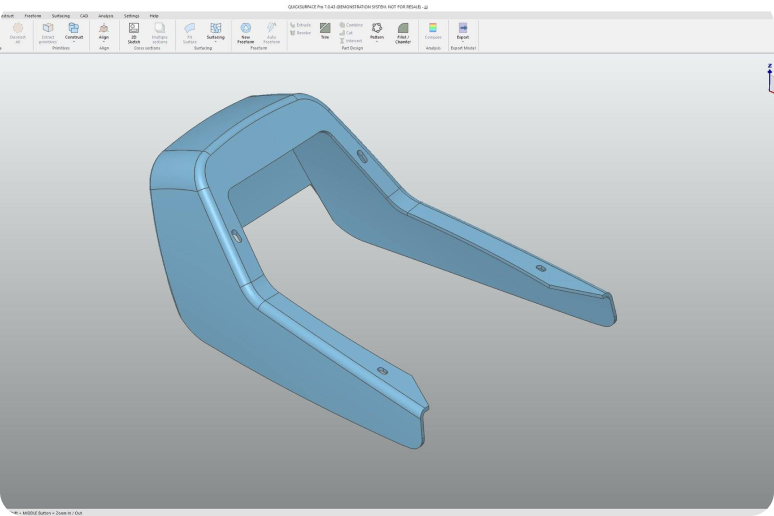

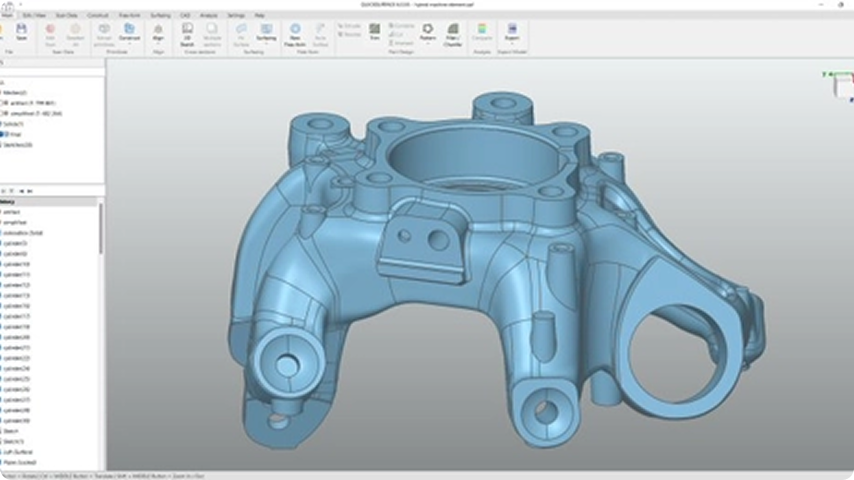

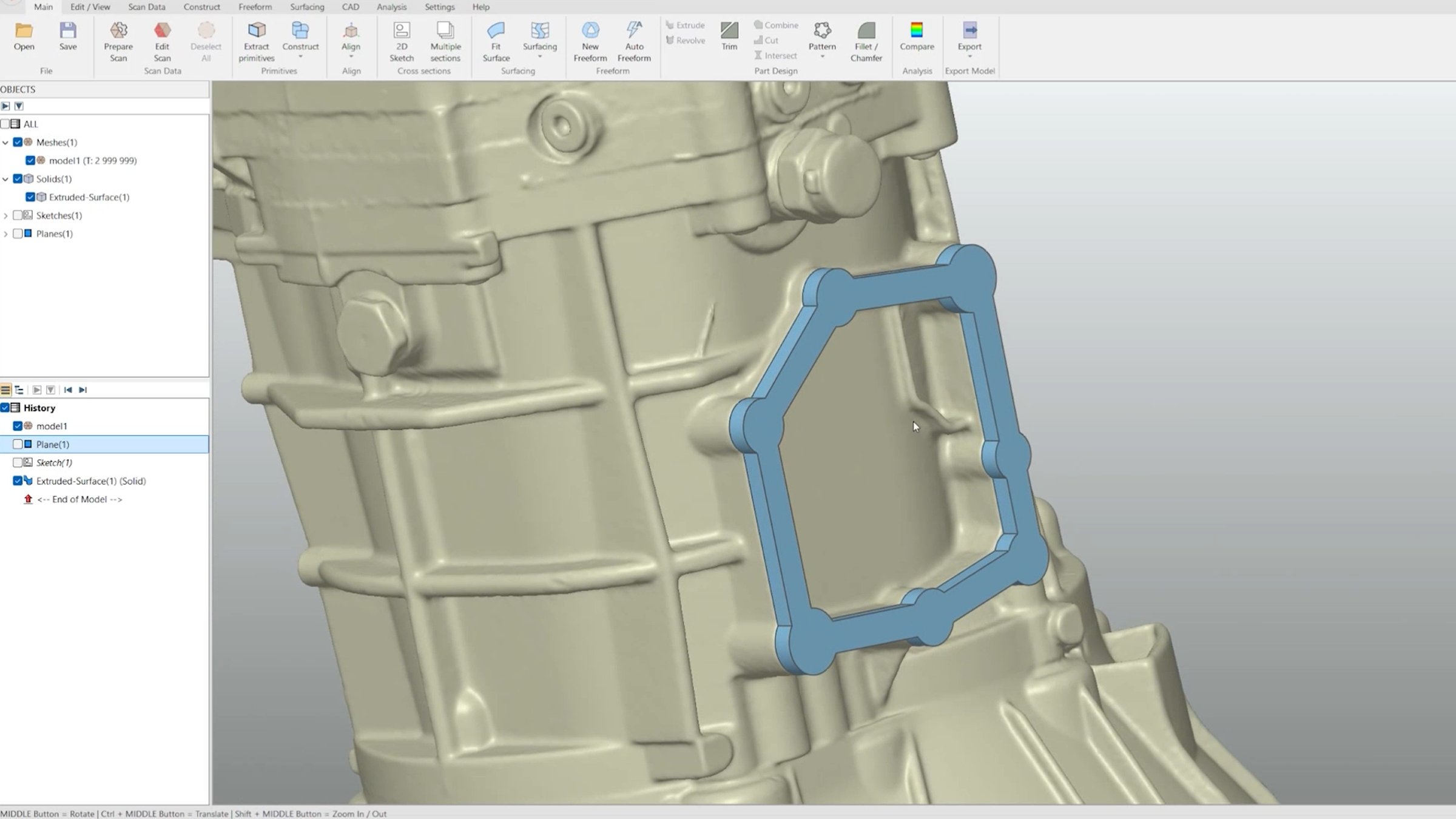

Revo Designは、標準的なパラメトリックモデリングを超え、CADモデル内で自由曲面機能とプリズマティック（定形）特徴を組み合わせることを可能にします。自由曲面を容易に再訪問、修正、再形成し、精密かつ再現性の高い結果を得ることができます。

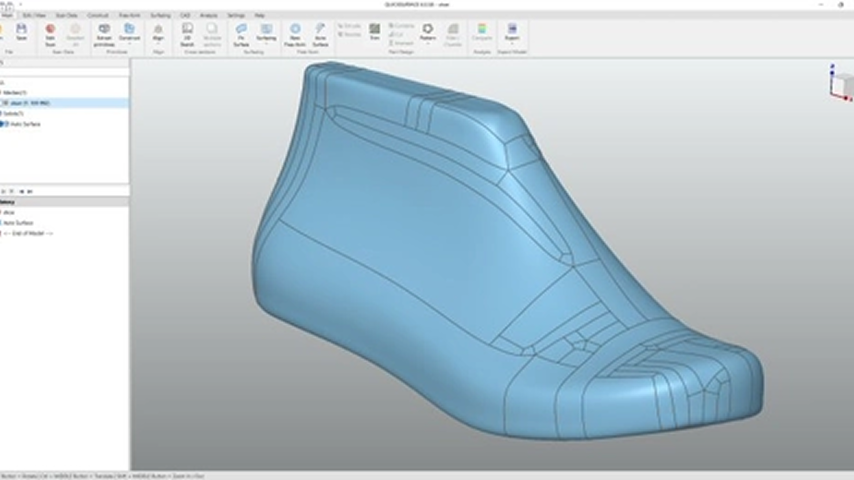

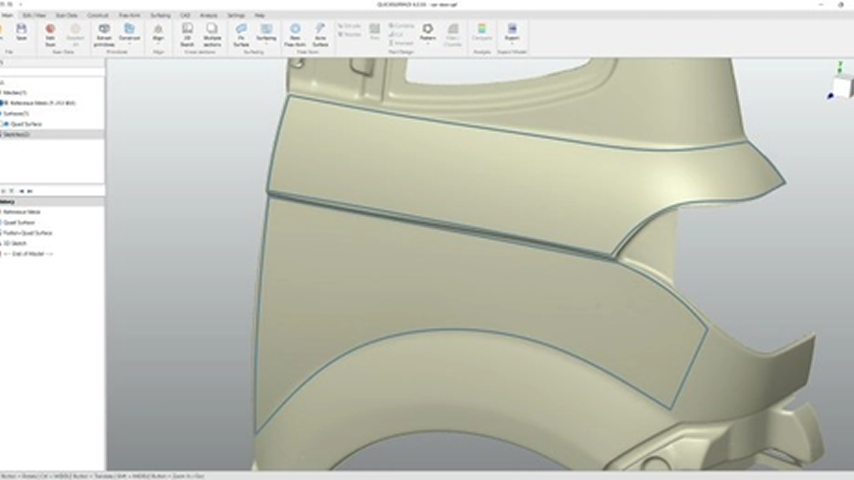

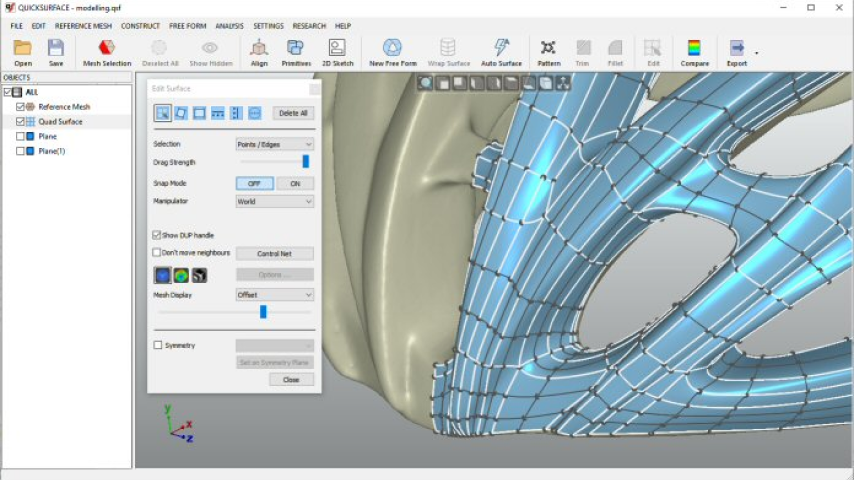

Quadサーフェス機能で自由形状を再構築。メッシュ吸着技術により非専門家でも直感的に形状作成が可能（他ソリューション未対応の独自機能）。

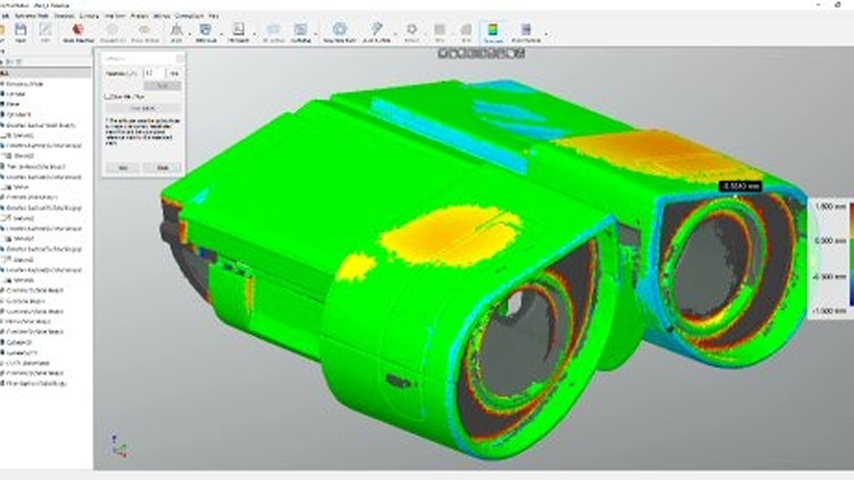

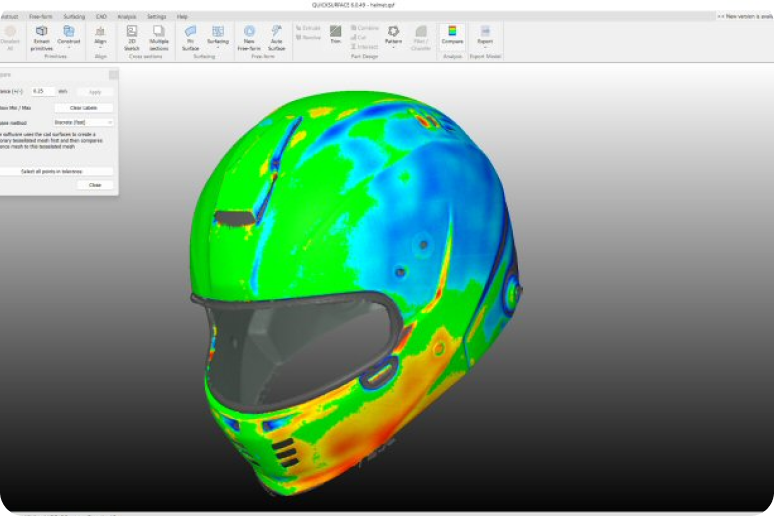

偏差アナライザーでモデル検証、誤差削減、仕様厳守を実施。リバースエンジニアリングから製造サイクル全体の効率化と品質向上を実現。

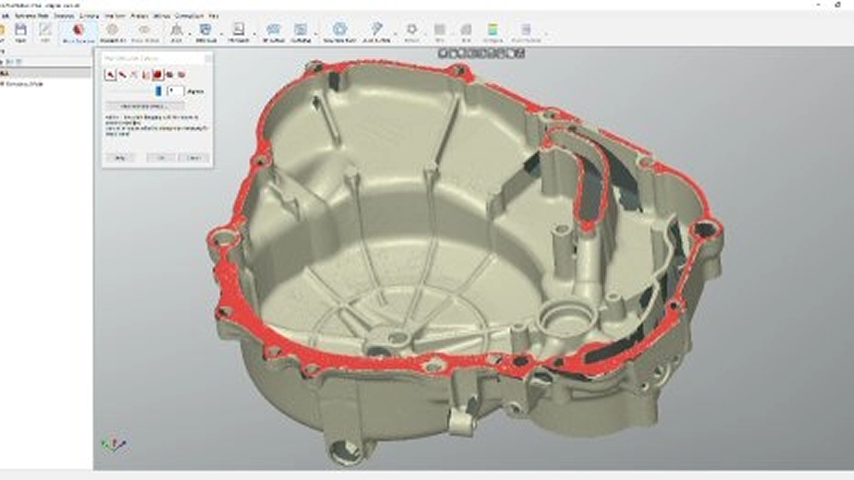

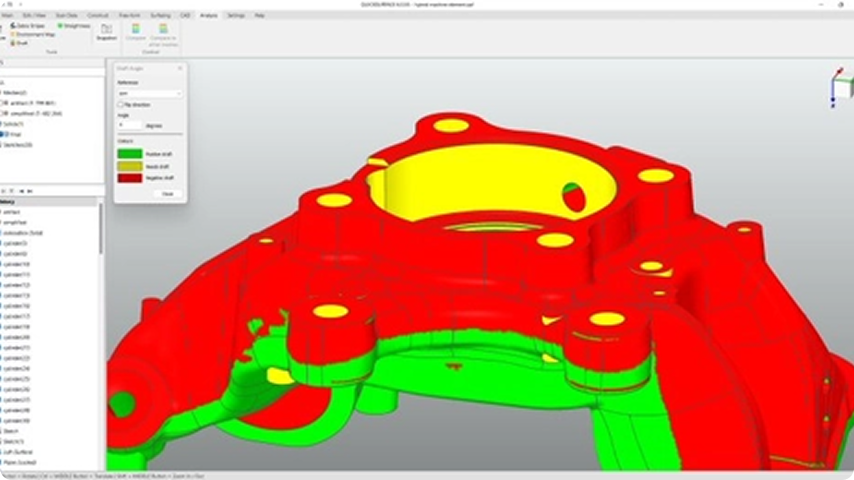

デザインの生産準備を整えるために、抜け勾配角度を調整し、スムーズで精密な金型成形を保証します。

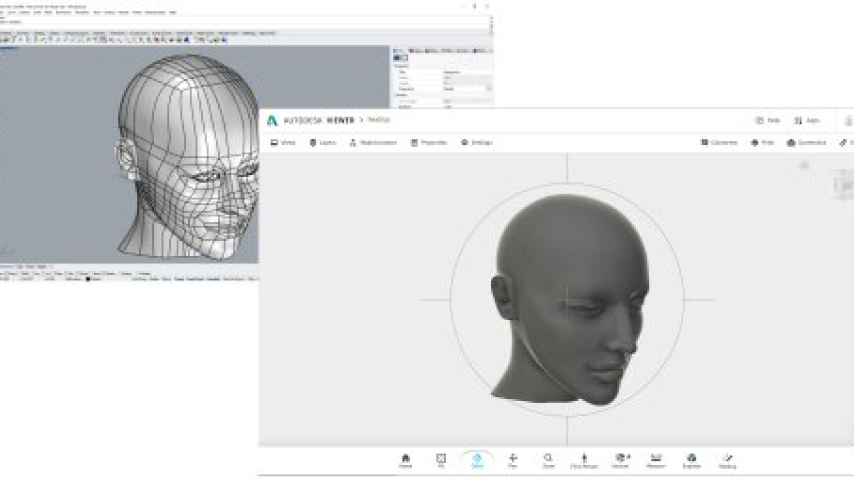

IGES/STEP標準形式で高品質モデルを出力。他CAD/CAMプログラムとの連携により設計プロセスを完結。
