ハイライト

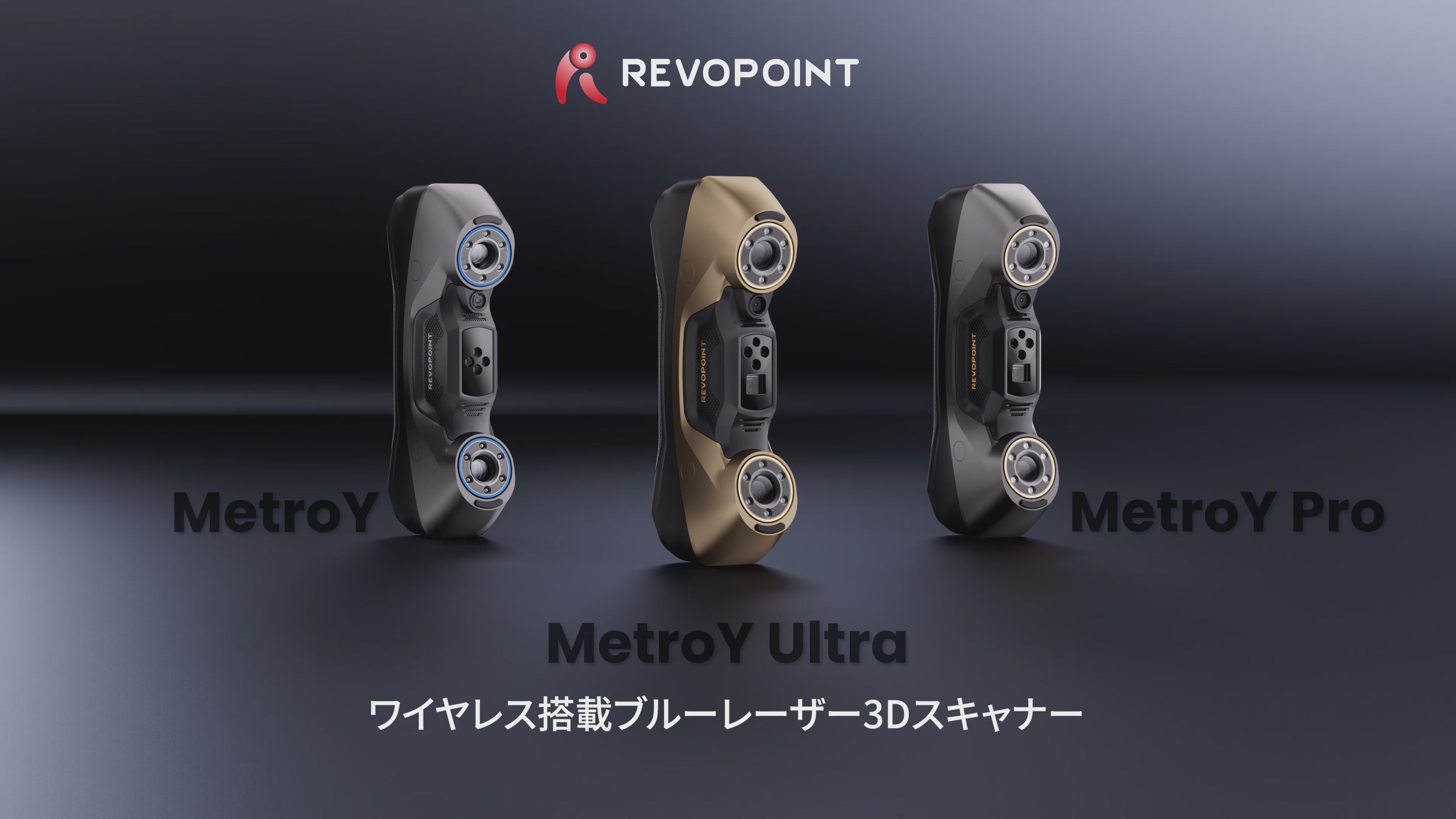

MetroY Ultra 3Dスキャナー
計測を極めるエンジニアリング
ブルーライト
5スキャンモード
高速スキャン：34本クロスレーザー
高精細モード：15本平行レーザー
深穴・溝スキャン：シングルレーザー
全域構造化光
自動ターンテーブルモード

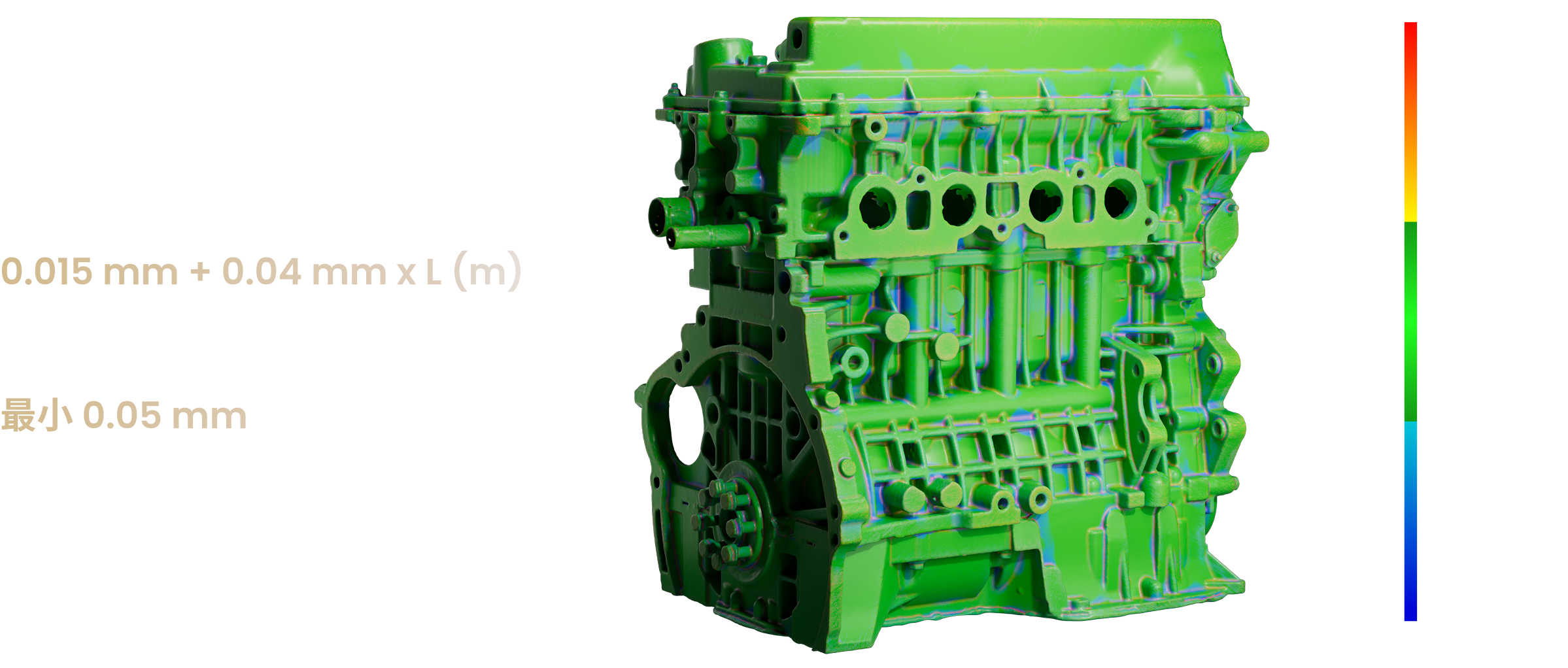

体積精度
0.015 + 0.04 mm × L (m)
現場で、即座に、高精度を検証
体積精度を実証する、一連のスキャン・計測・解析フロー
※ボールプレート、または CMMセットが必要です。
最大 3,000,000 点/秒

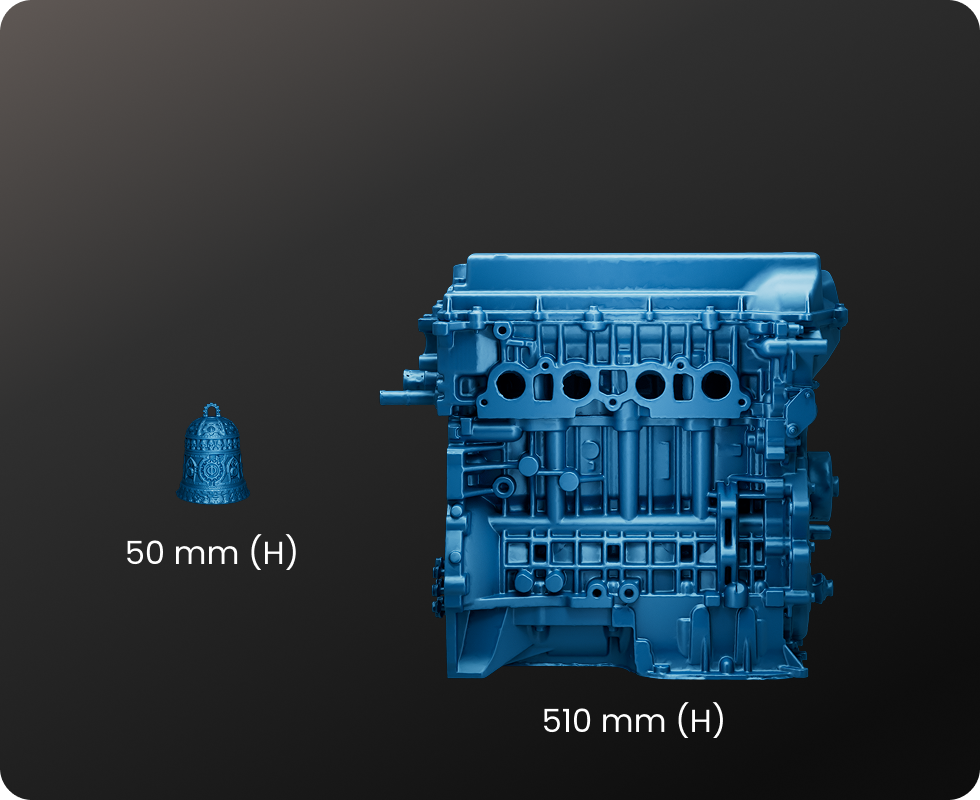

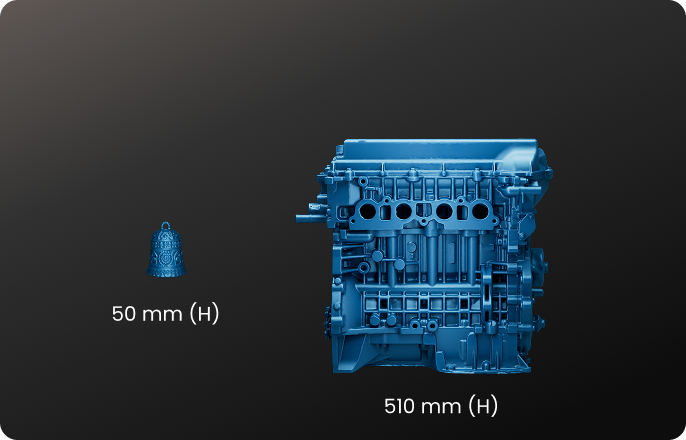

スキャン範囲
小～中型対象物
ケーブルから解放される操作感
ワイヤレススキャン ＆ リアルタイム・ミラーリング
スキャン速度を50%向上
最大 90 fps

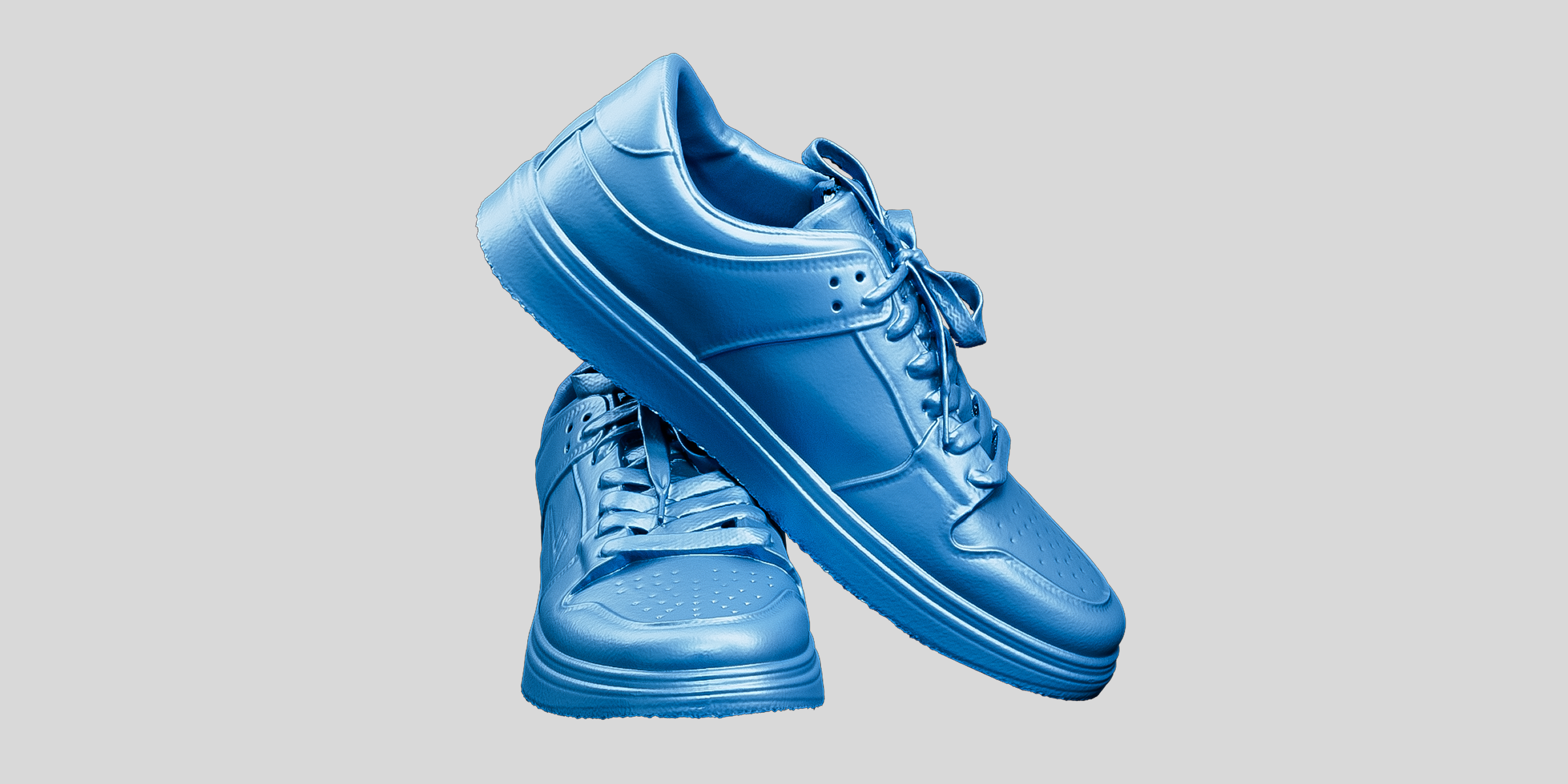

スプレー不要
黒色や光沢のある表面にも対応
忠実な色再現、ありのままを3Dに
鮮明な3Dモデル作成
屋外レーザースキャン
最大 100,000 lux
高精度3D計測・検査（認証済み）
Revo Measure ソフトウェア
※CMMセットに同梱

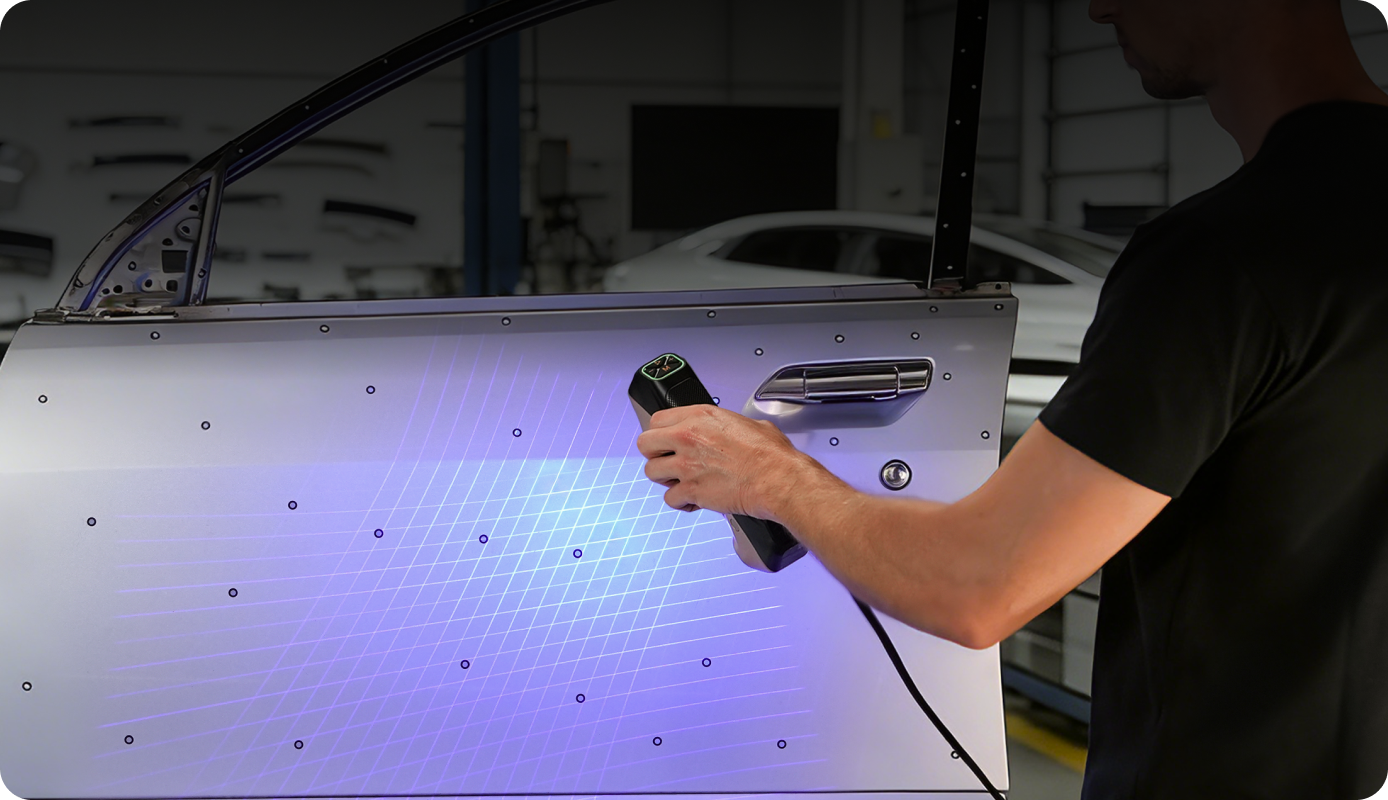

5つのモードが、あらゆる対象物を攻略
複雑な形状も、スプレー不要。MetroY Ultraの5つのブルーライトモードは、手間をかけることなく確かなデータを提供します。

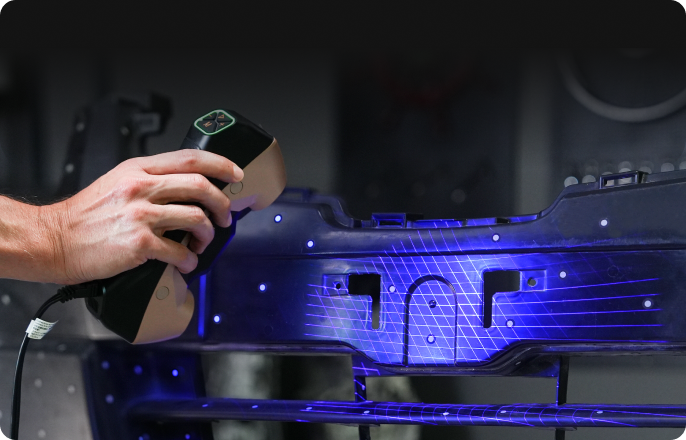

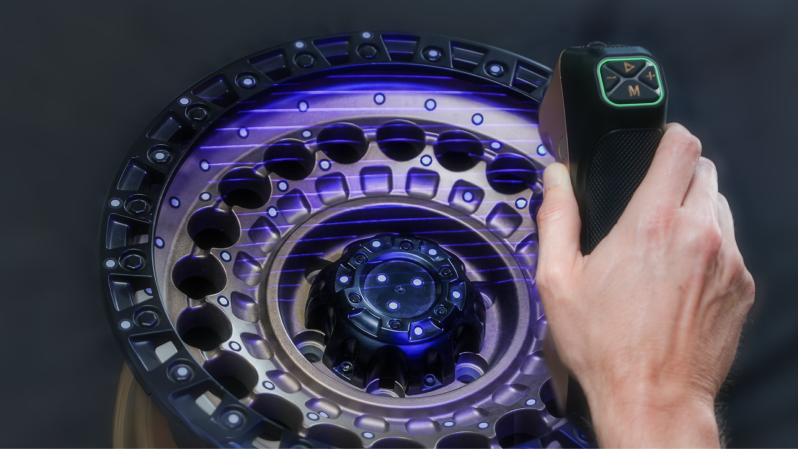

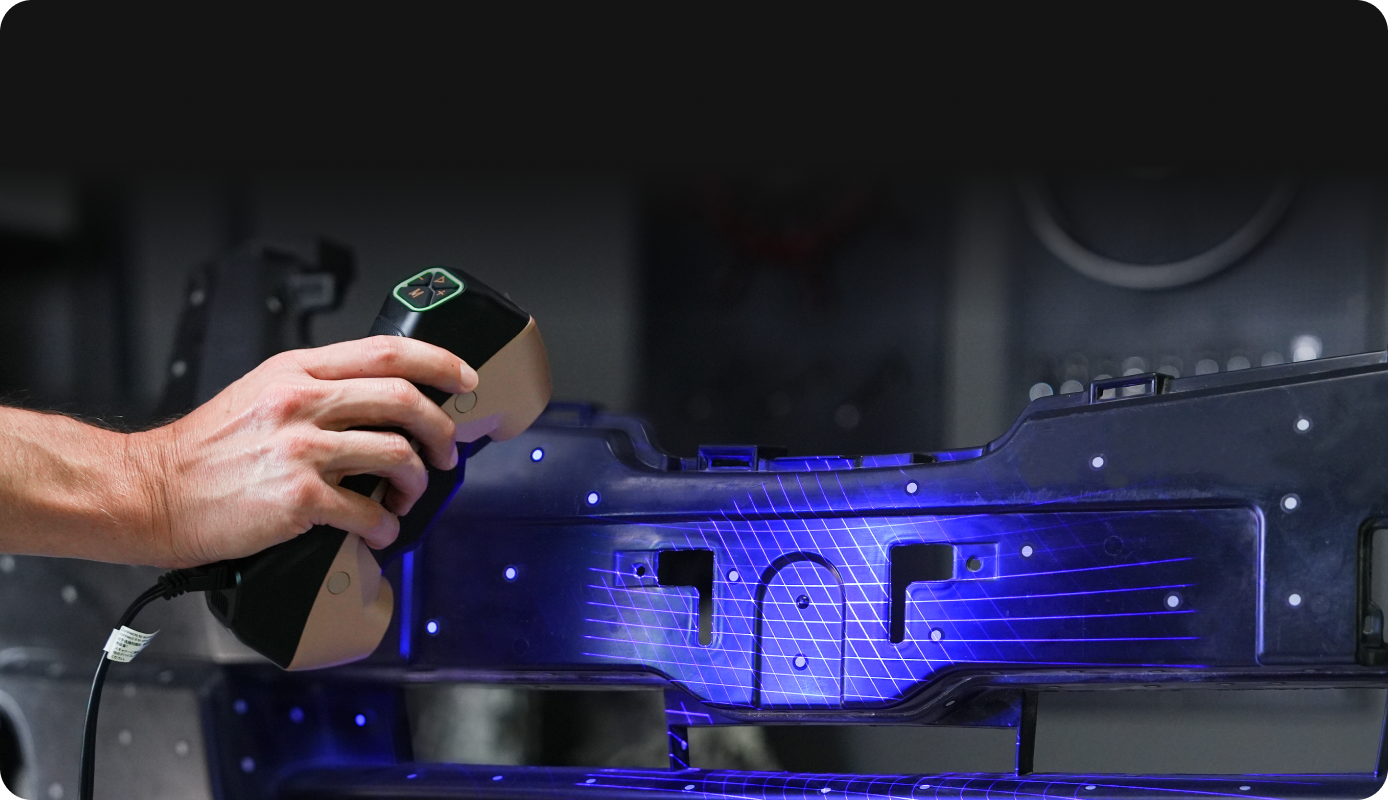

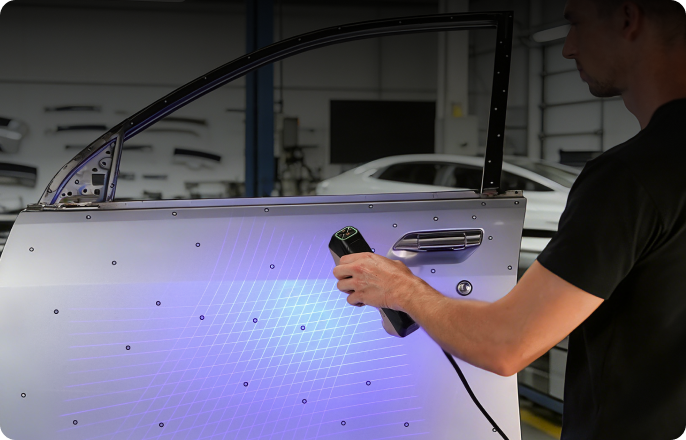

100%高速化｜34本クロスレーザー
光沢・黒色表面も精緻にキャプチャ。精度はそのままに、最大300万点/秒の高速スキャンで検査サイクルをスピードアップ。
細密な描写｜15本パラレルレーザー
微細なエッジや複雑な表面形状を精密にスキャン。3Dモデルの鮮明度と再現性を飛躍的に向上させます。
深孔攻略｜シングルレーザー
深い穴や溝、複雑なスリットも細部まで網羅。アプローチが困難な箇所でも、データの取りこぼしなく精密に描き出します。
マーカーレス｜構造光
特徴豊かなワークなら、マーカー設置は不要。最大700万点/秒の高速サンプリングで、複雑な形状もスピーディーかつ正確にデータ化します。
高い再現性｜自動ターンテーブル
1クリックで、極めて精密なモデルを自動作成。MetroY Ultraと2軸ターンテーブルの連携により、誰が操作しても常に一貫した計測結果を提供します。
※構造光モード（自動ターンテーブル使用時を含む）では、光沢面や黒色表面の計測にスキャンスプレーが必要な場合があります。

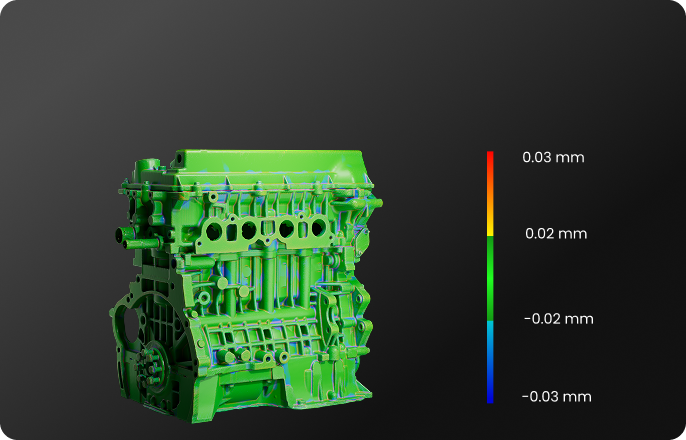

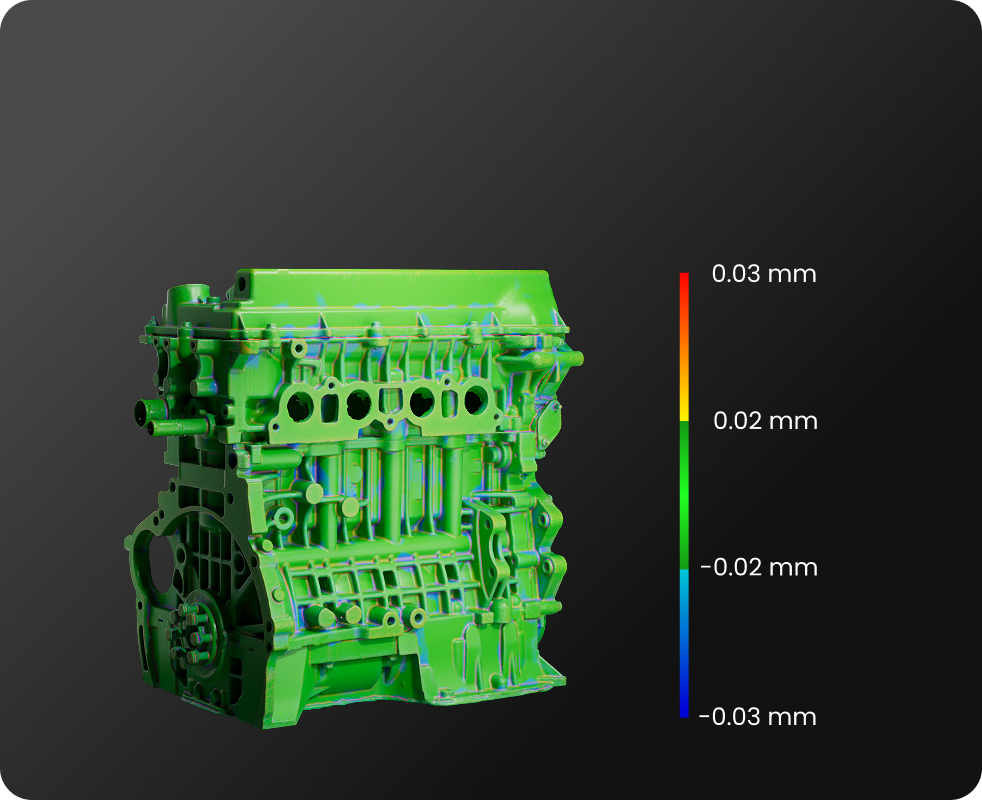

エンジニアが信頼する圧倒的な精度
複雑な幾何形状も細部まで精密にキャプチャ。寸法計測や品質検証、製造現場での意思決定に直結する、信頼性の高い3Dモデルを提供します。

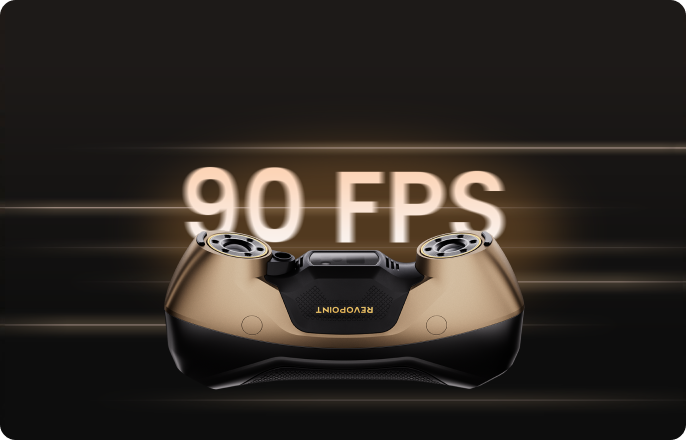

スキャン速度 50%向上
最大 90fps
数値で証明する信頼の精度

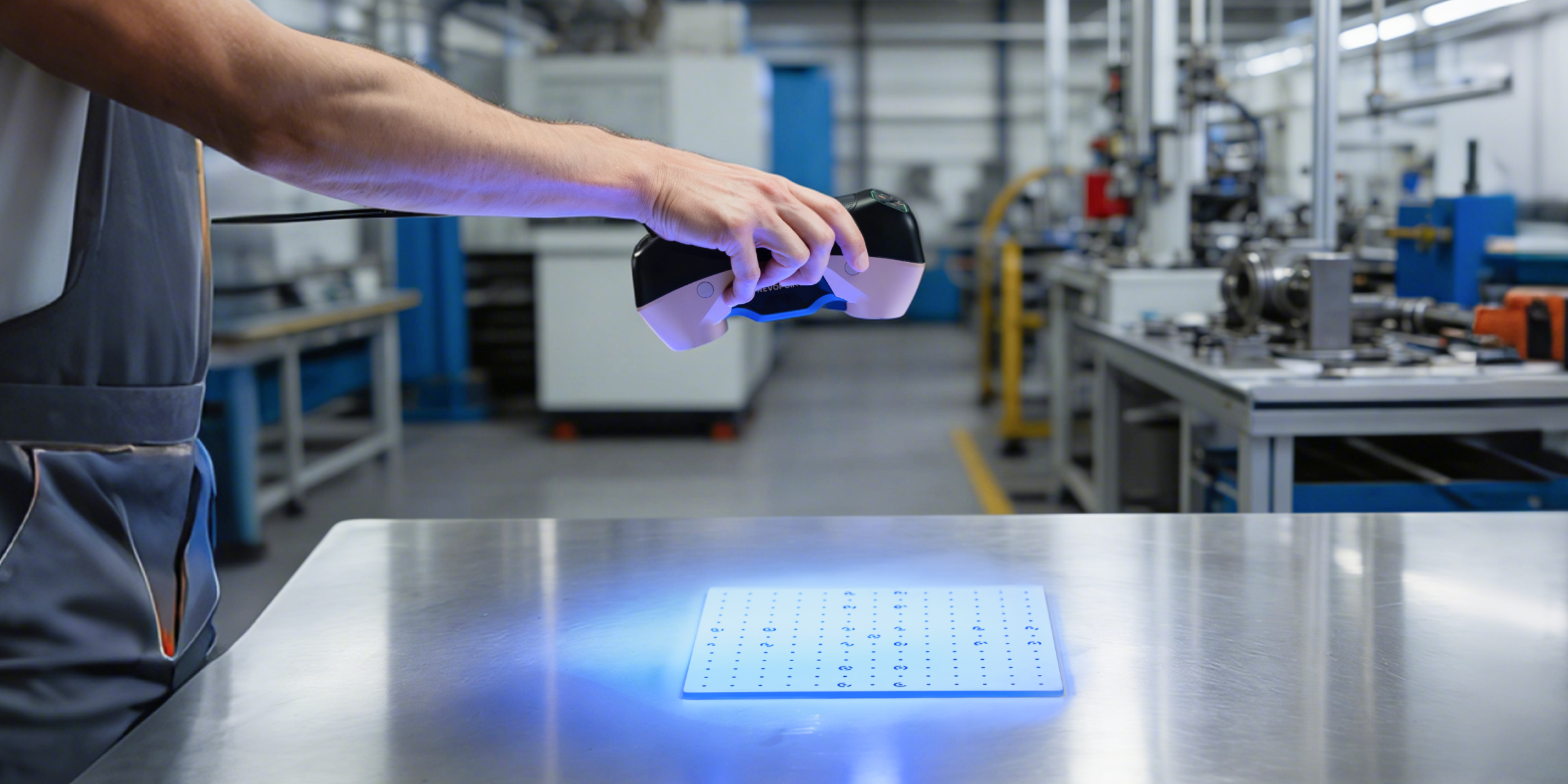

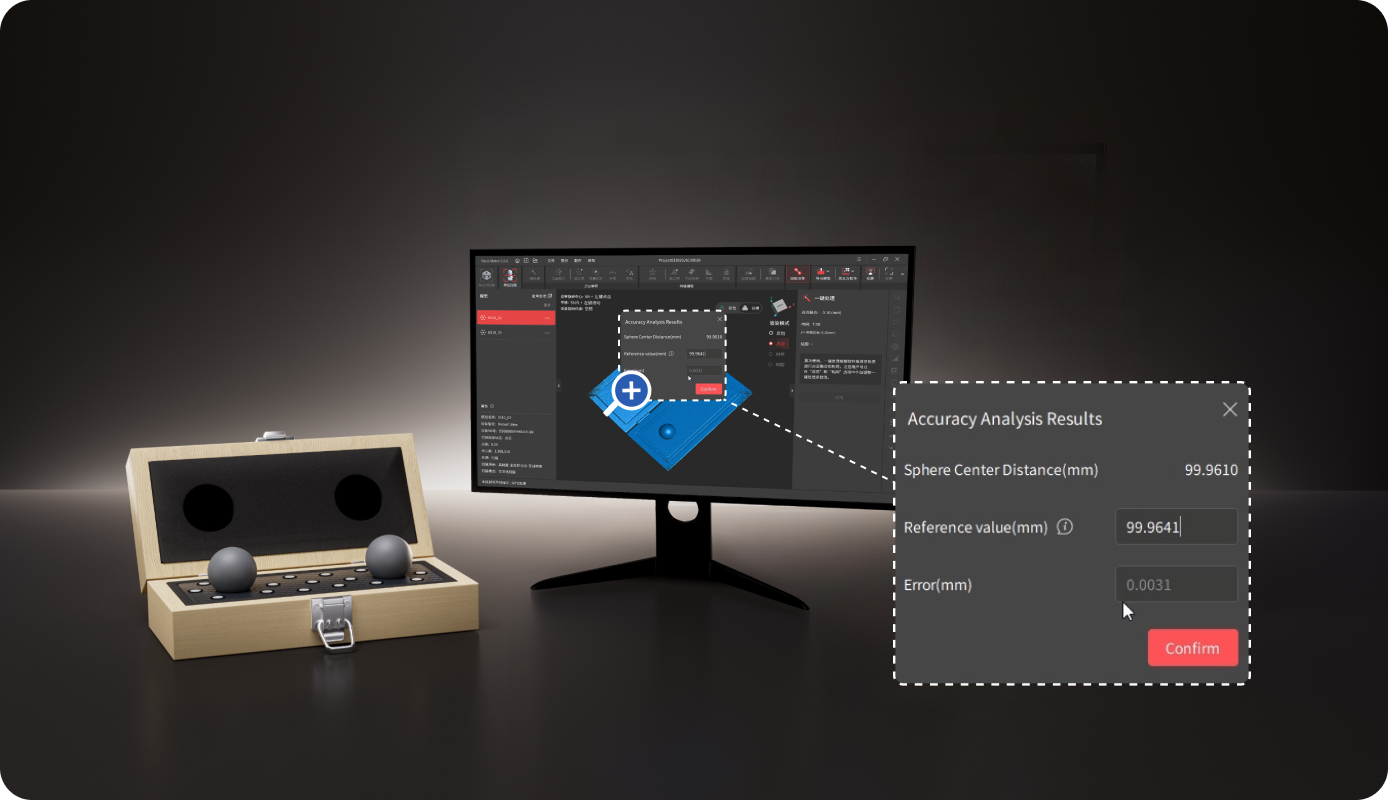

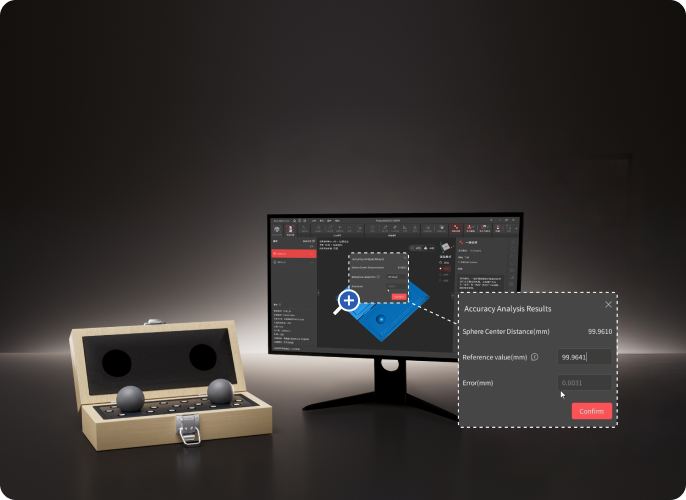

認証済みボールプレートによる精度検証
現場で、即座に、高精度
を検証（CMMセット）

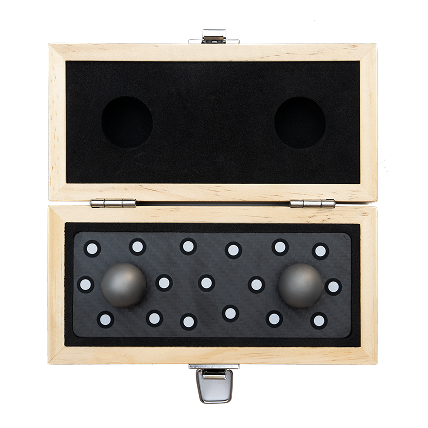

CMM認証済みのカーボンファイバー製ボールプレートを使用し、プロ仕様の信頼できるスキャン精度を実現。スキャン後、Revo Metro がボールプレート固有の計測ファイルと照合し、空間偏差を算出。MetroY Ultra のパフォーマンスをその場でリアルタイムに確認・検証できます。
※CMMセットに付属、または単品での購入も可能です。

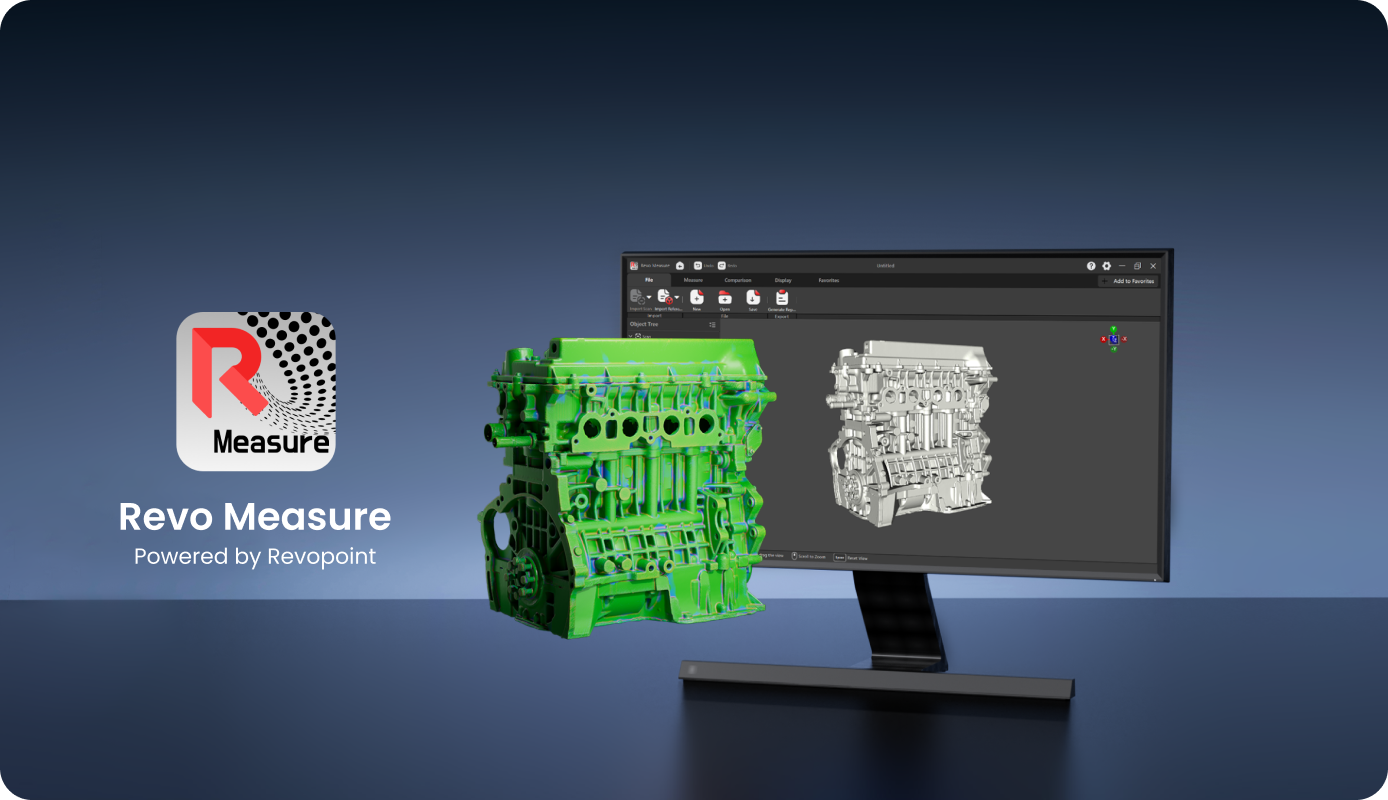

精密な3D計測・検査
（CMMセット）

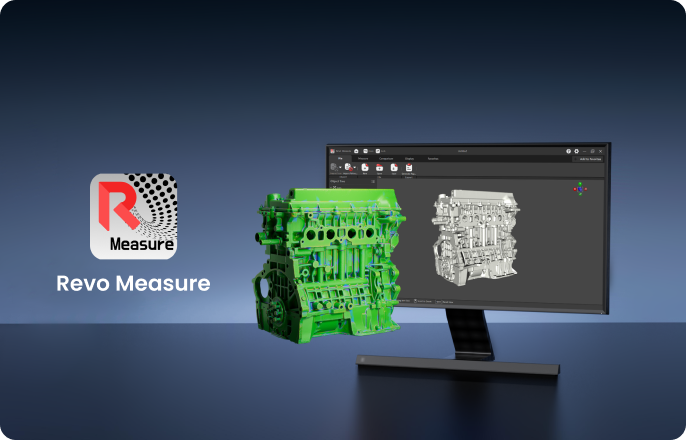

3Dスキャンデータを正確かつ検証可能な計測値へと変換し、すべての部品が設計仕様を満たしているかを確実に判定。PTB（ドイツ連邦物理技術研究所）認証の計測アルゴリズムを搭載した「Revo Measure」※ が、高度なエンジニアリングや品質管理業務に不可欠な、規格準拠の信頼性の高い検査を実現します。
※ Windows 10/11 のみ対応。

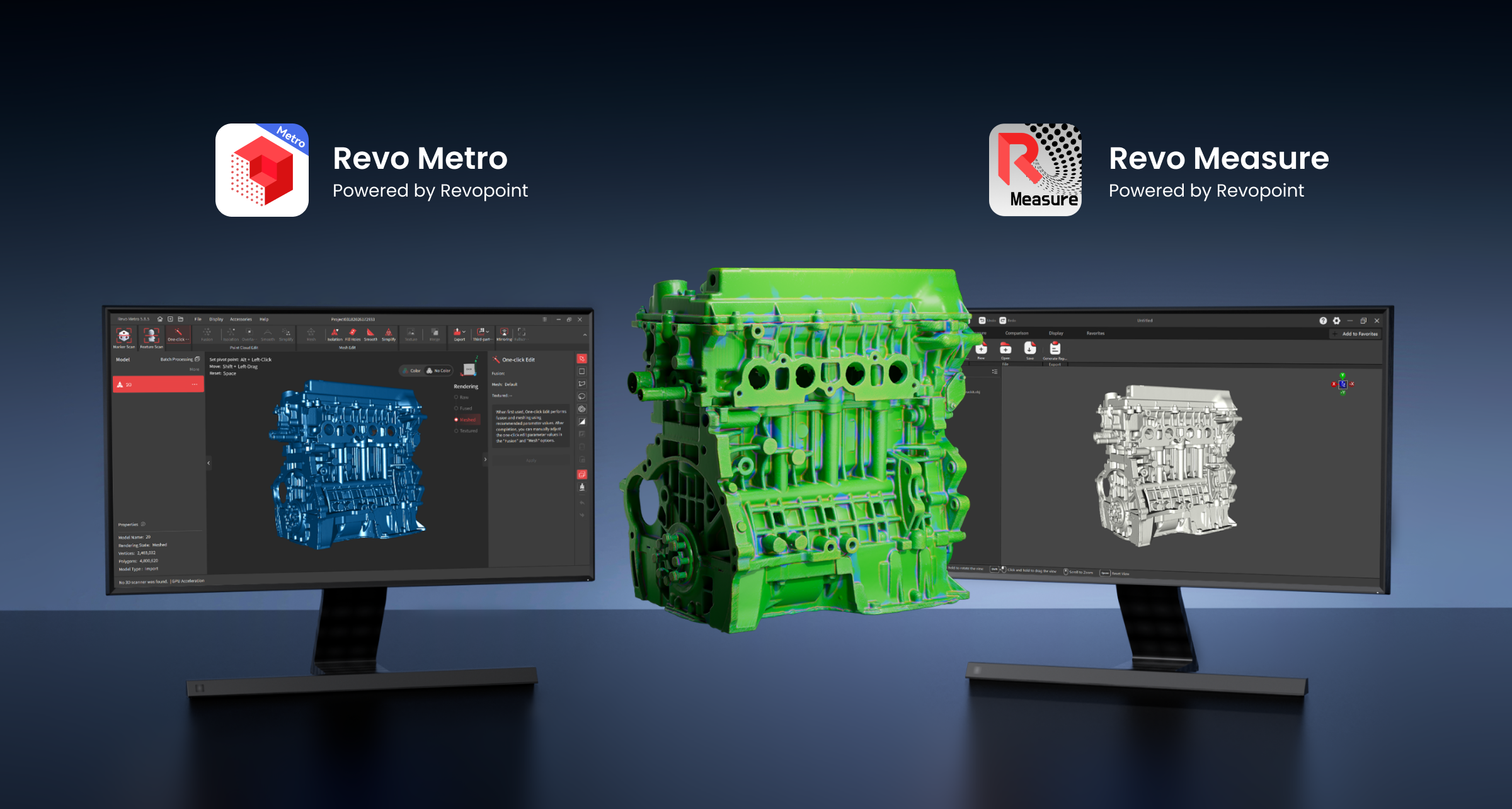

シームレスな連携：Revo Metroで作成したモデルを、ワンクリックで
Revo Measureへインポート。

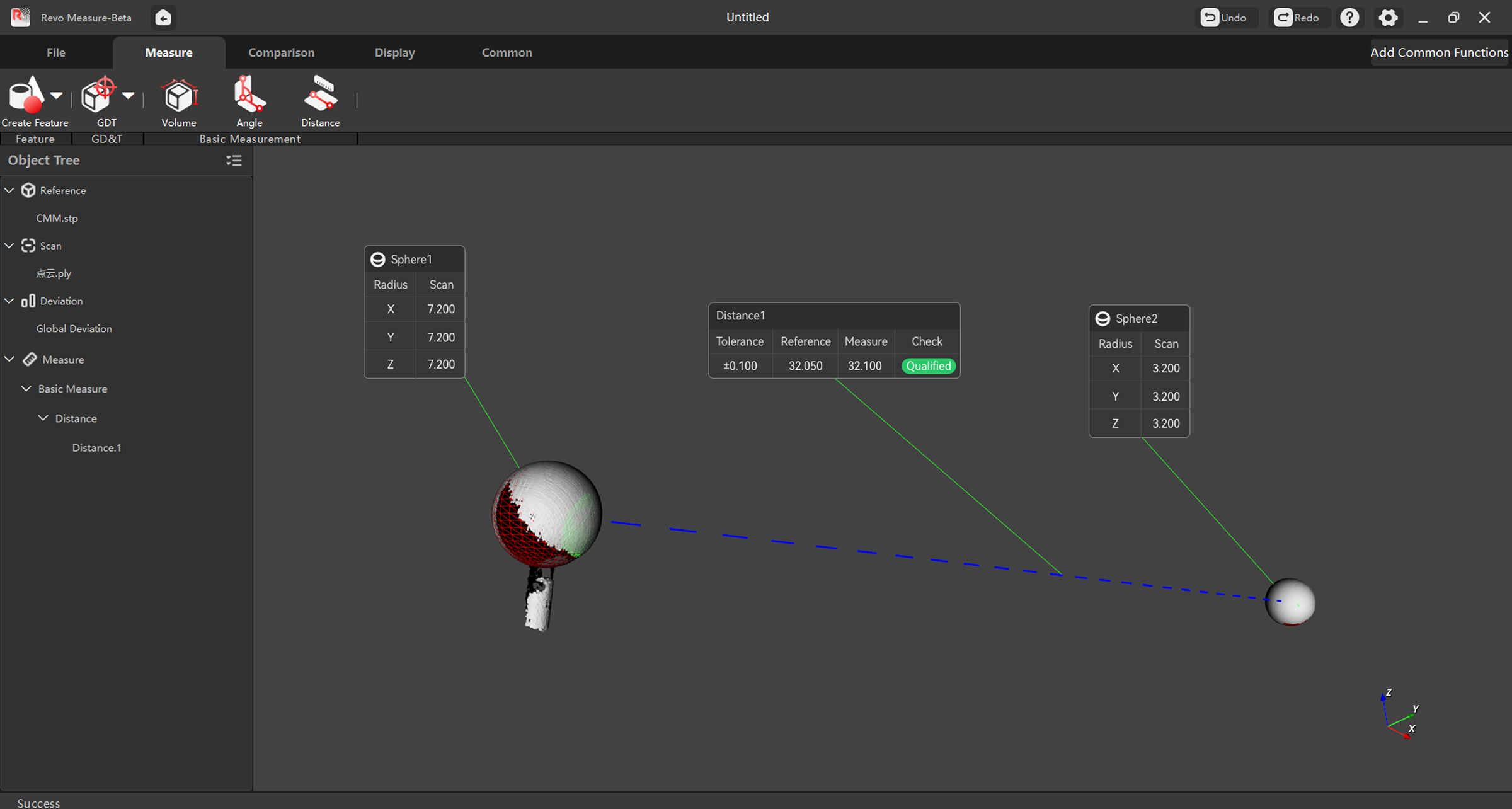

多彩な計測項目：形状、角度、寸法、体積などの主要な特徴量を
精密に測定。

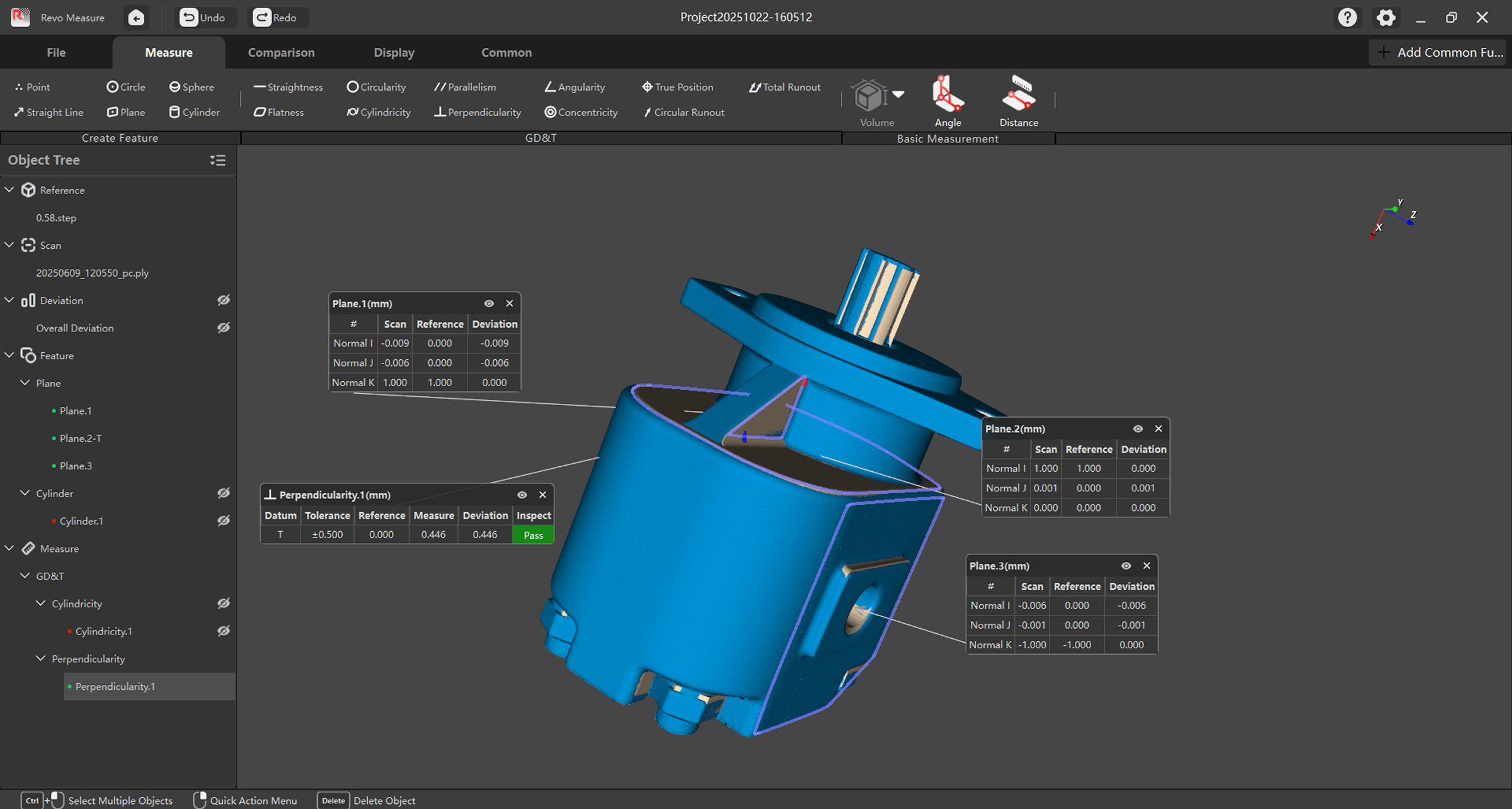

幾何公差（GD&T）対応：幾何公差（GD&T）に対応：11種類の幾何公差測定で
詳細な形状精度を検証。

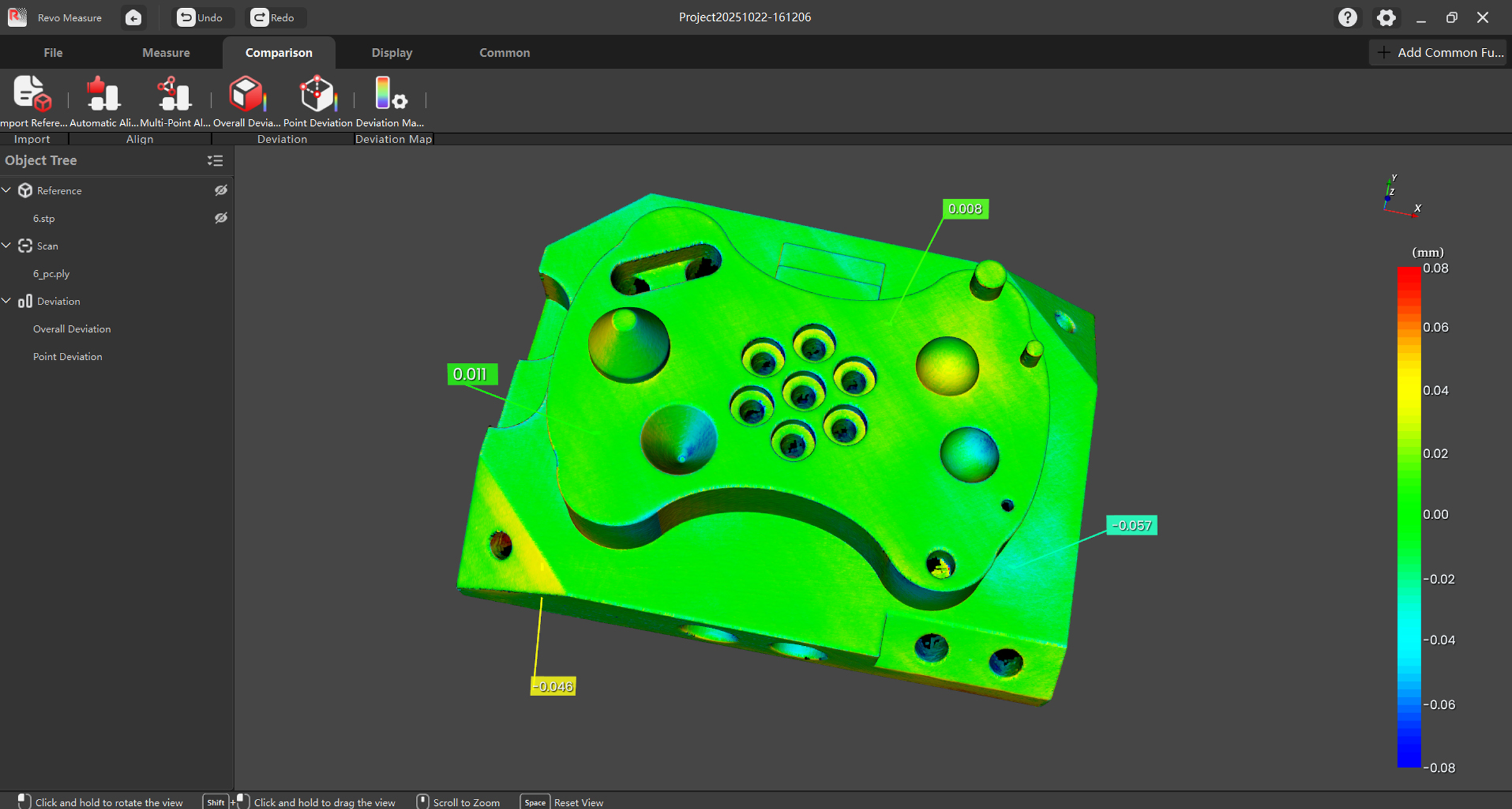

CAD比較・偏差分析：CADデータを読み込み、スキャンデータと照合。
偏差分析をスピーディーに実行。

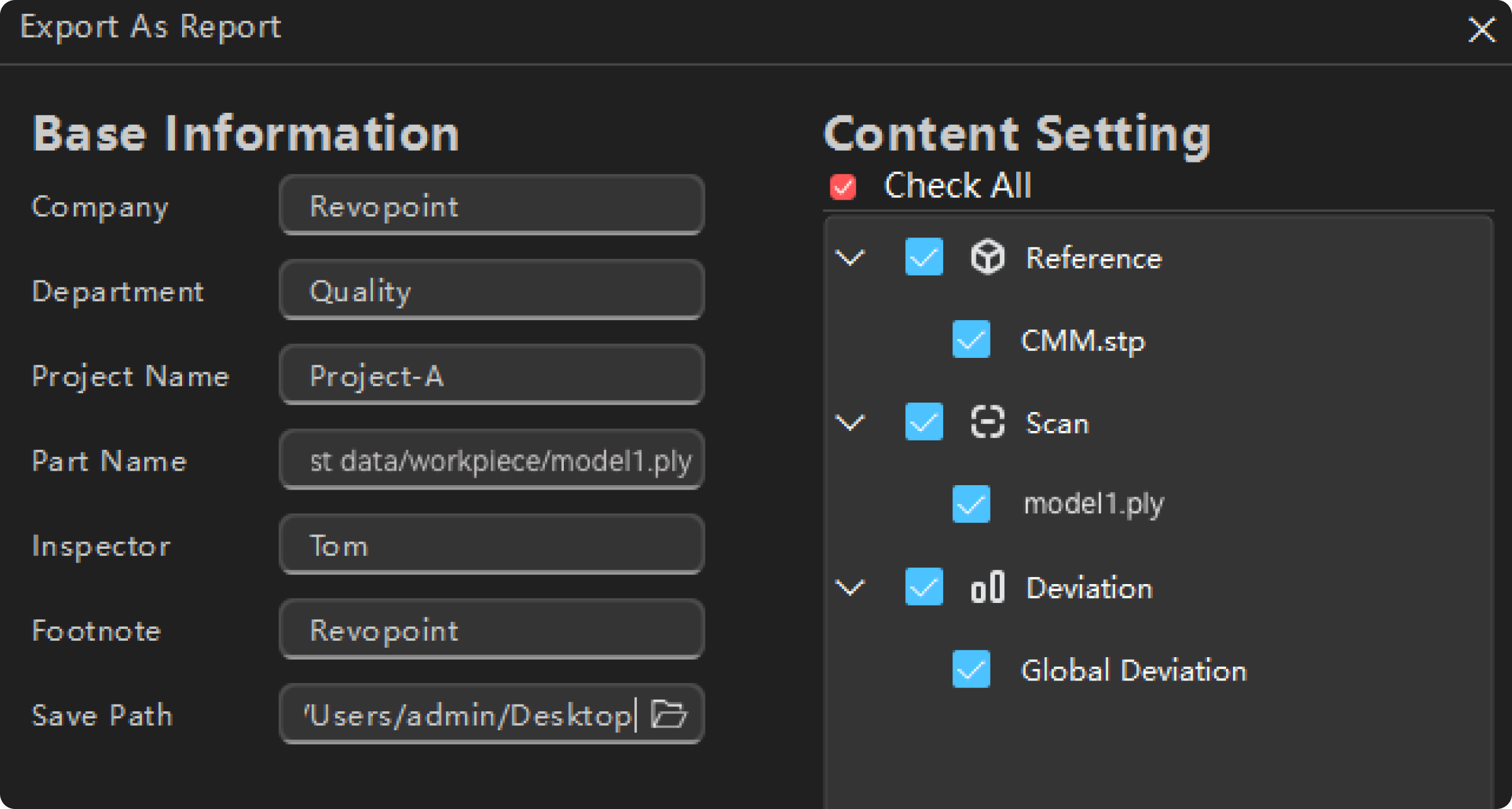

プロ仕様のレポート出力：計測データ、偏差チャート、カラーマップを含むPDFレポートを出力。
プレゼンやアーカイブに最適。

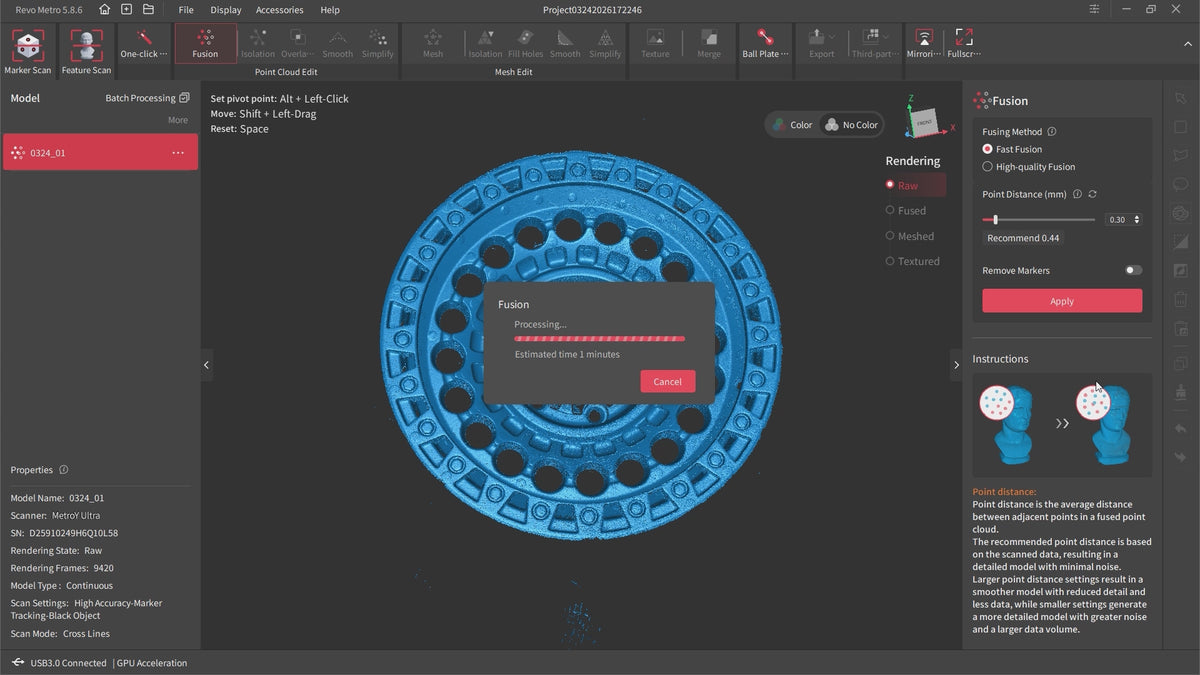

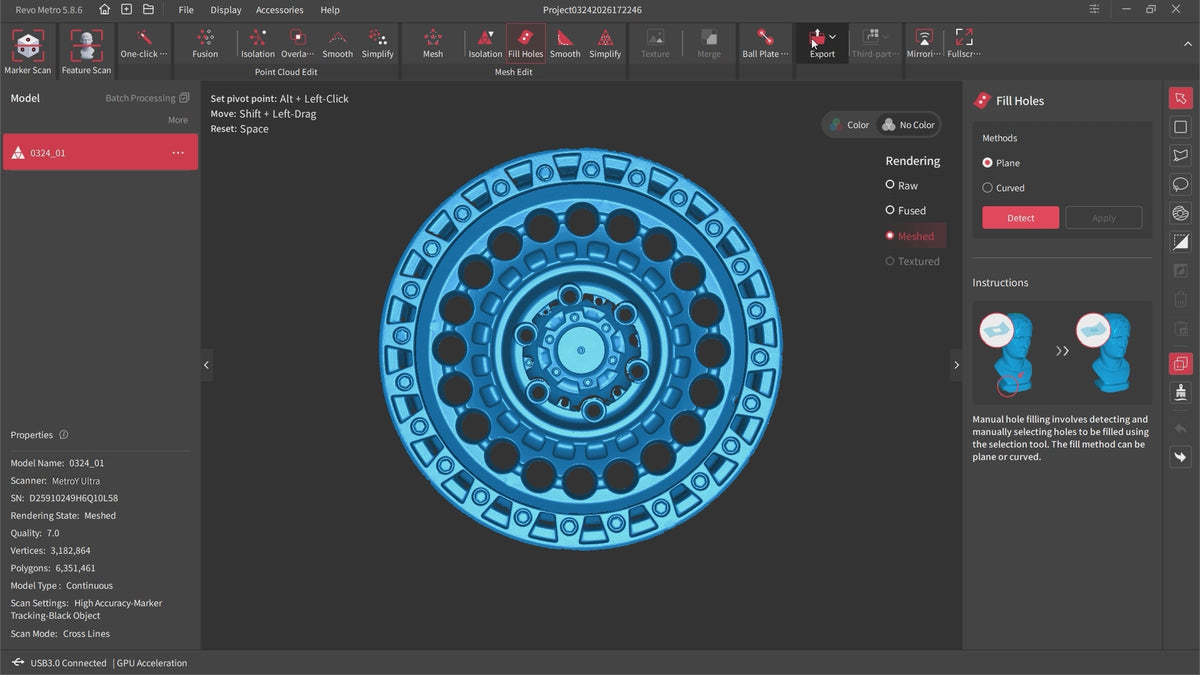

Revo Metro - 高機能3Dスキャンソフト（無料）
MetroY Ultra専用のパワフルな無料ソフト「Revo Metro」なら、わずか4つのステップで3Dモデルの作成からエクスポートまでを直感的に完結できます。
対応OS： Windows、macOS
出力フォーマット： PLY・OBJ・STL・ASC・3MF・GLTF・FBX

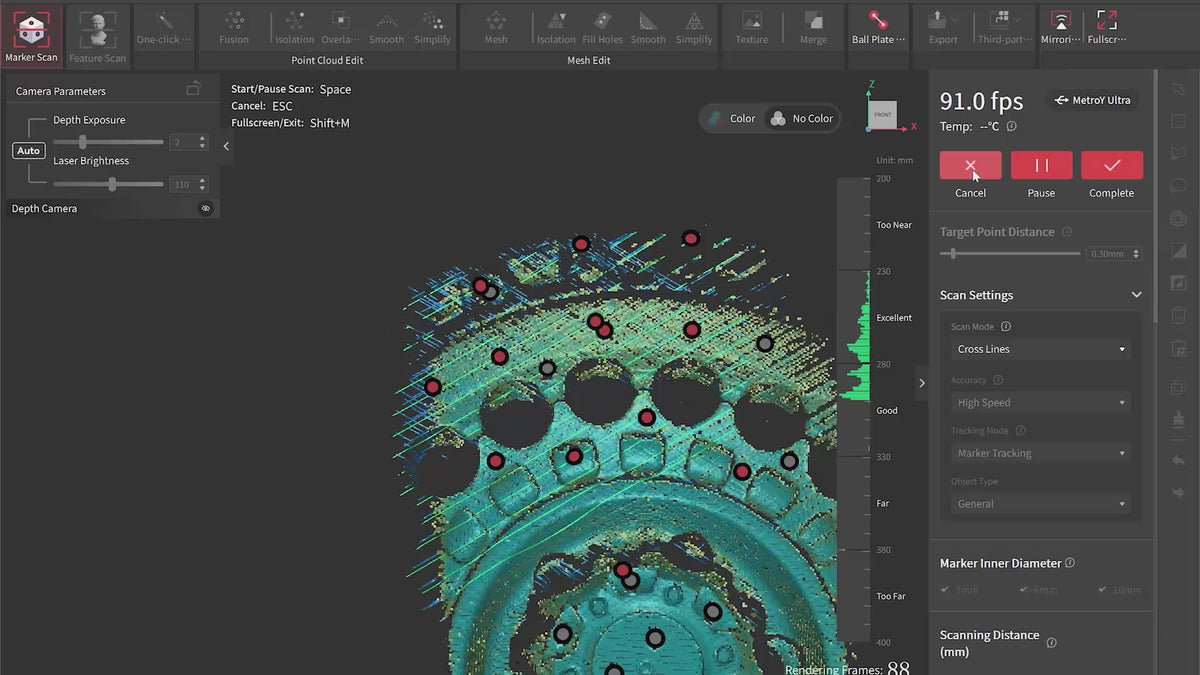

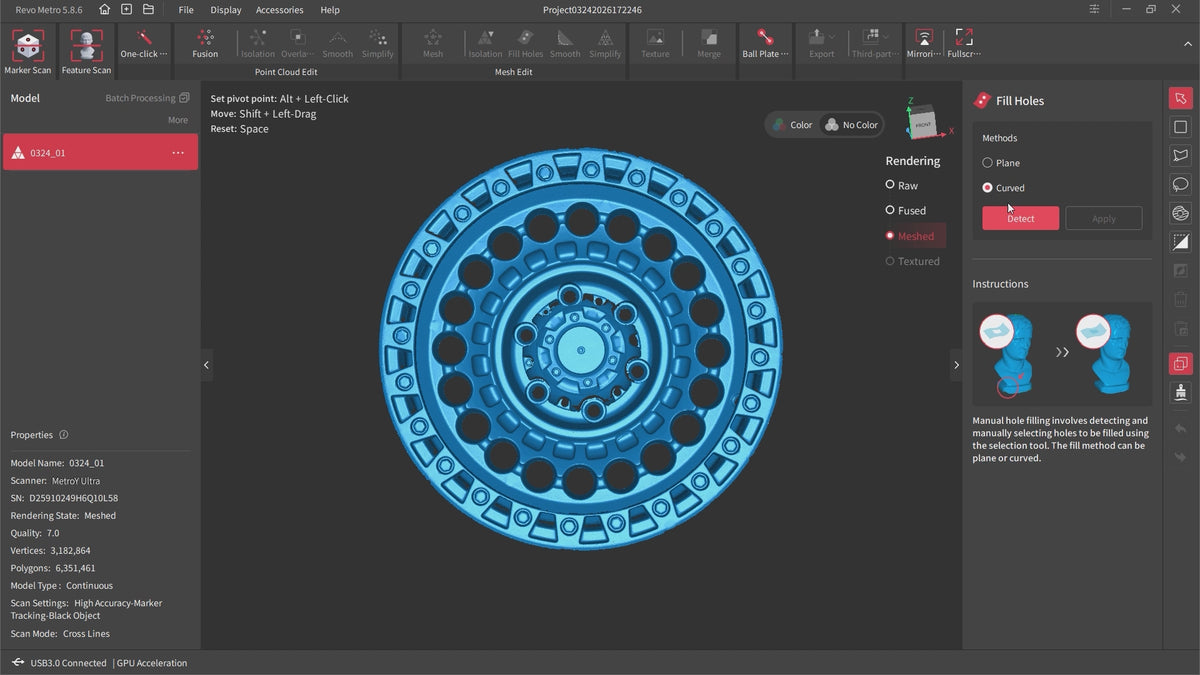

細かなスキャン設定により、計測プロセスのあらゆる側面をコントロール。最適なポイントクラウドのキャプチャを可能にします。また、ポイントクラウドのリアルタイム監視機能により、十分なデータが取得できているかをその場で確認できるため、完璧なスキャン結果を確実に得られます。
ケーブルからの解放
ワイヤレススキャン

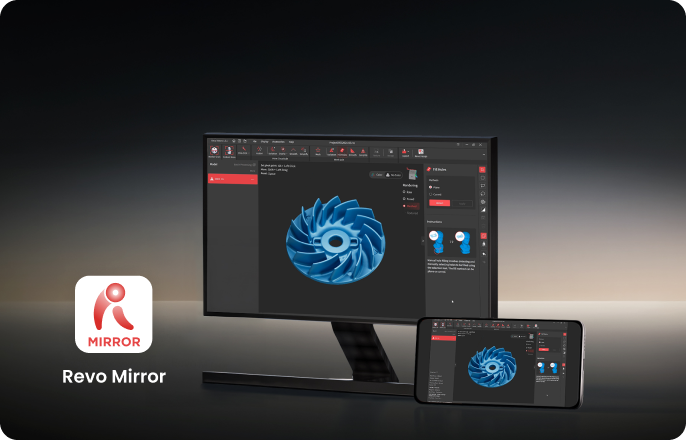

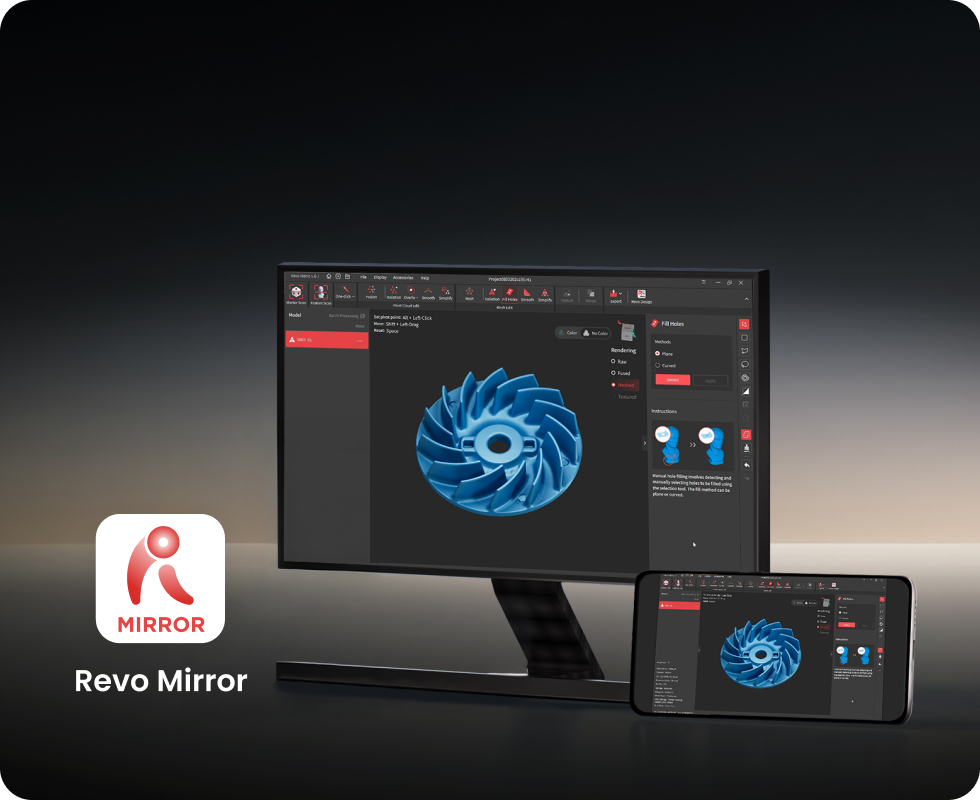

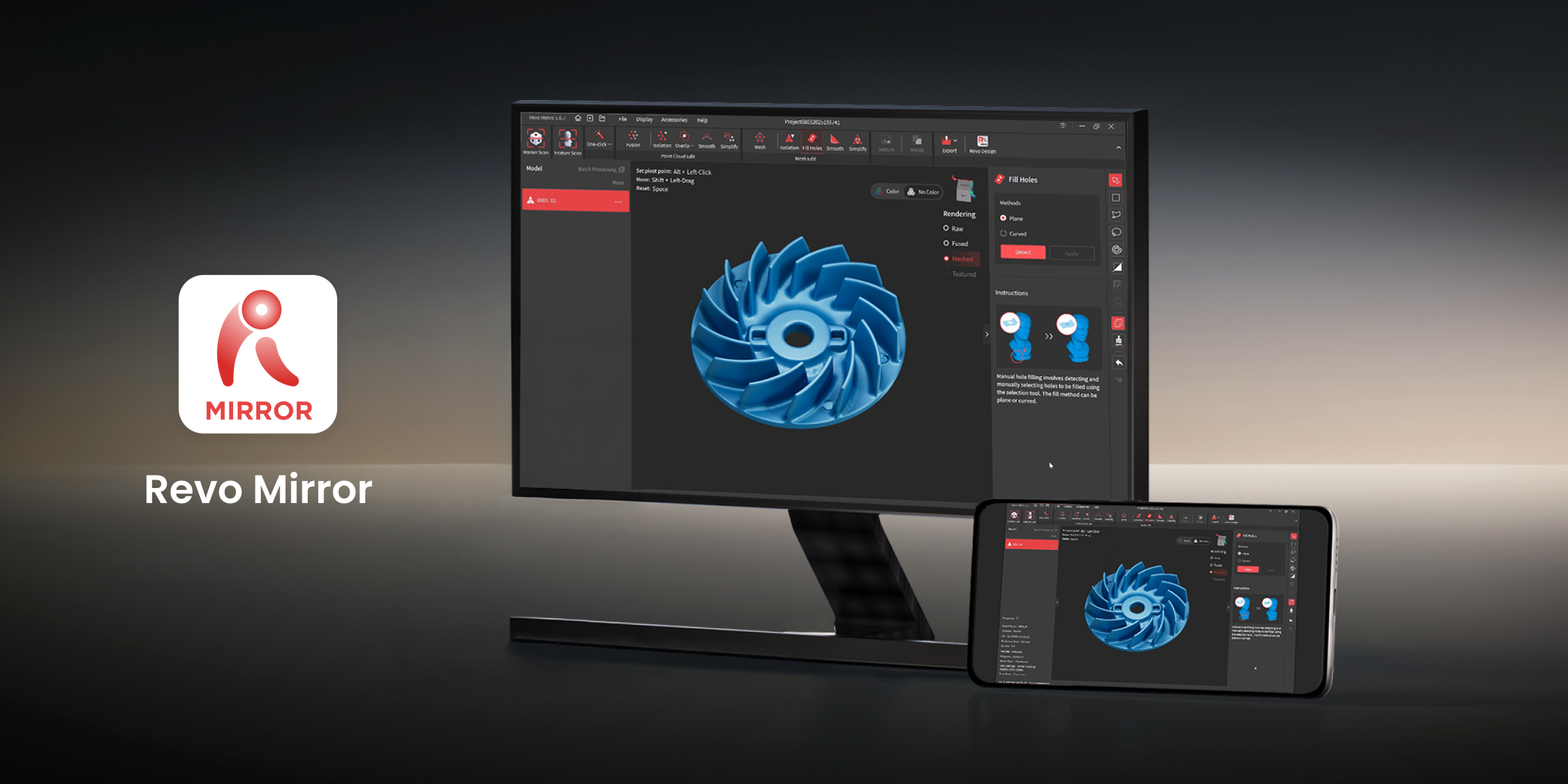

Wi-Fi 6を介したリアルタイムのストリーミングにより、MetroY Ultraは場所の制約を受けない自由な操作を実現します。PCの処理能力を活用しながら、デバイスやモニター上の「Revo Mirror*」にライブフィードを表示。スキャン中、死角やデータの欠損を即座に特定できるため、手戻りのない確実な計測が可能です。
※対応OS： Windows、macOS、iOS、Android

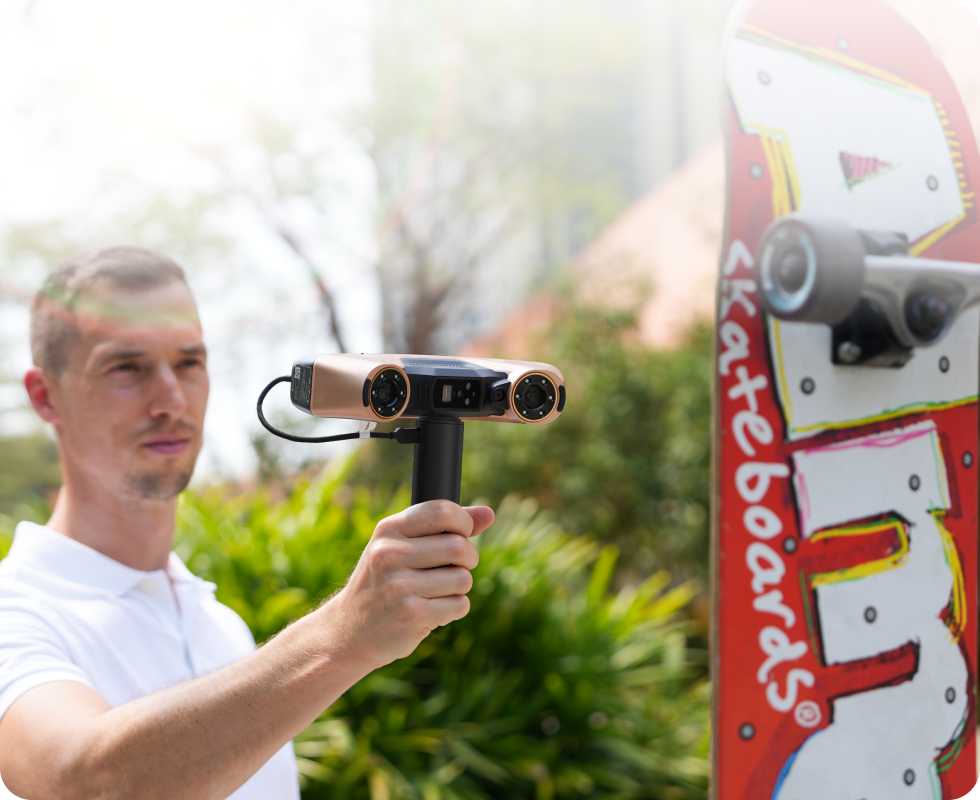

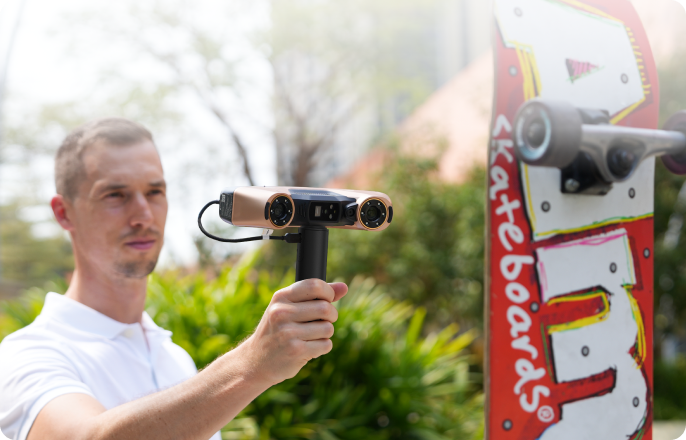

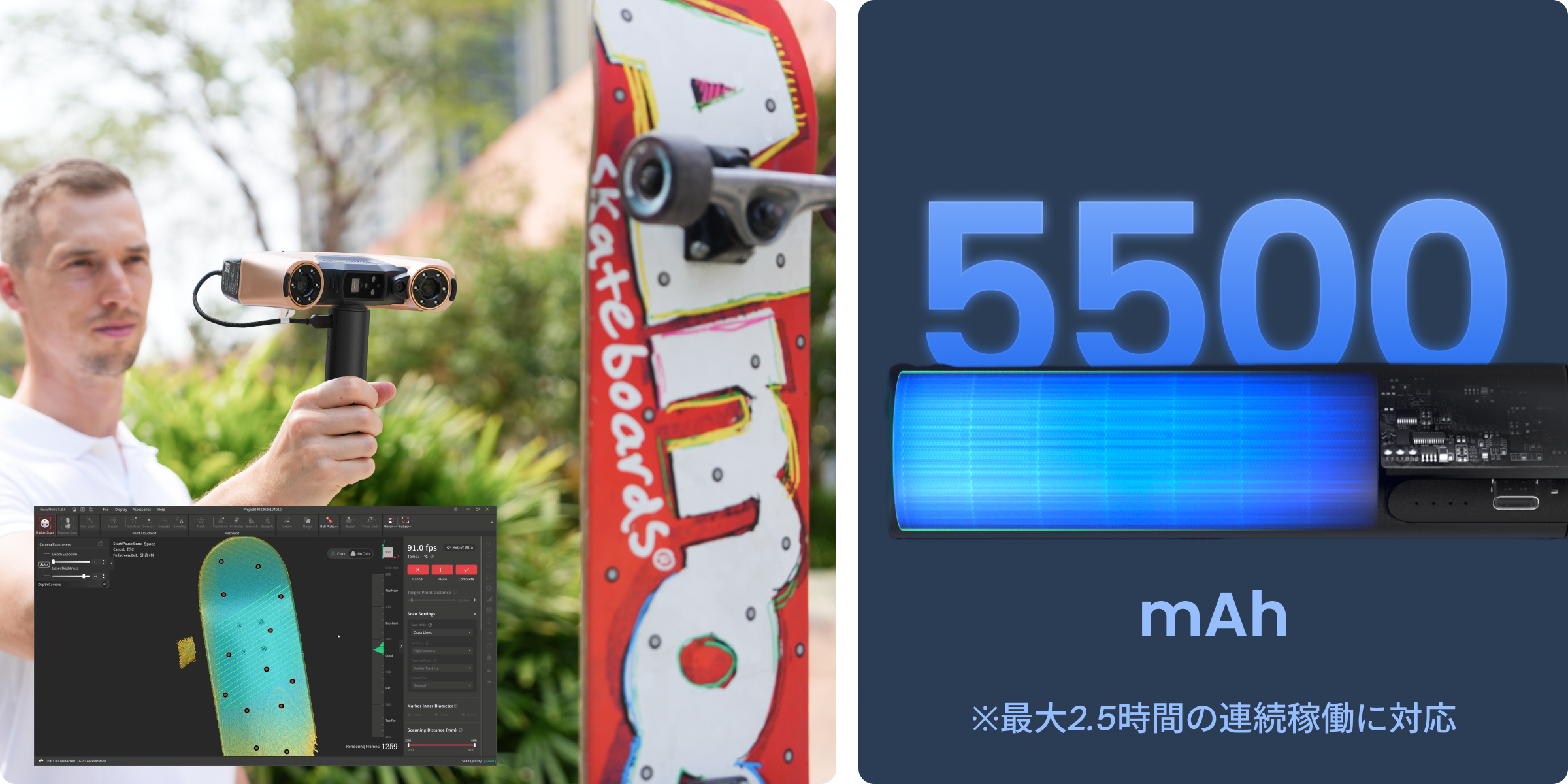

屋外でのレーザースキャンに対応
MetroY Ultraに搭載された強力なレーザースキャンモードは、最大100,000ルクスの過酷な直射日光下でも安定したパフォーマンスを発揮します。
また、付属のバッテリーグリップを使用することで、電源のない環境でも最大2.5時間の連続スキャンが可能です。

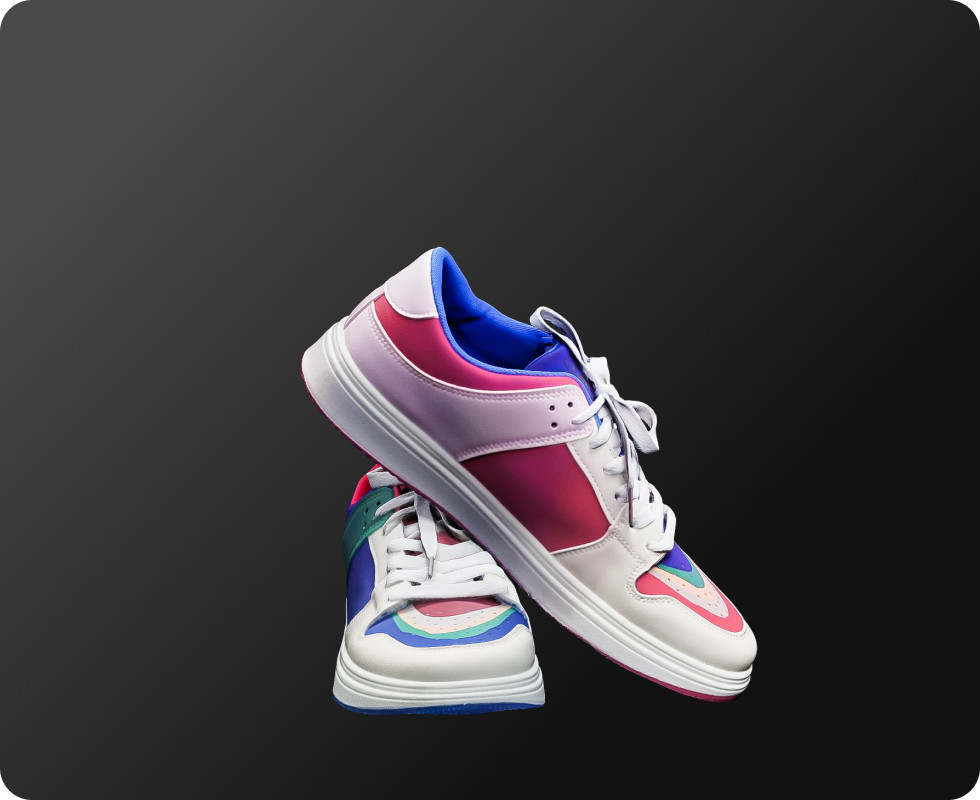

忠実な色再現、ありのままを3Dに
MetroY UltraのHD RGBカメラが、表面の微細なテクスチャを忠実に記録。実物に近いリアルな3Dモデルは「Revo Measure」での精密な解析を可能にし、視認性に優れたプロ仕様のレポート作成をサポートします。
忠実な色再現、ありのままを3Dに
高精度校正システム
製品に付属するフォトリソグラフィ技術を用いた高精度なキャリブレーションボードにより、MetroY Ultraの正確性と信頼性を長期にわたって維持します。

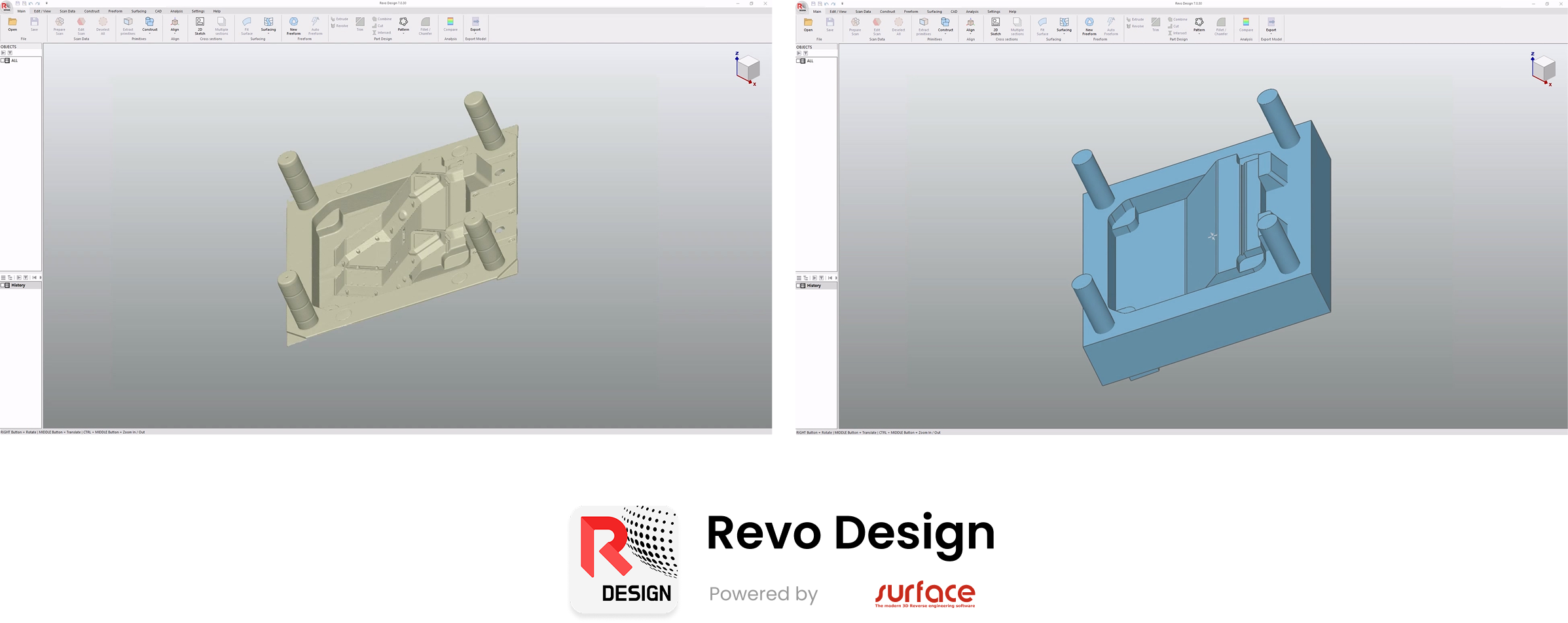

Revo Design - スキャンからCADへ、プロセスを効率化
3DスキャンデータからCADへの変換を、Revo Designがシンプルに。パワフルなメッシュ編集、フリーフォームモデリング、パラメトリックモデリング、そしてスキャンからCADへのワークフローに特化したツールセットを搭載。リバースエンジニアリング、製品開発、工業デザインの現場に最適なソリューションを提供します。
MetroY Ultraによるスキャン実例
さらに詳しく ➡活用事例

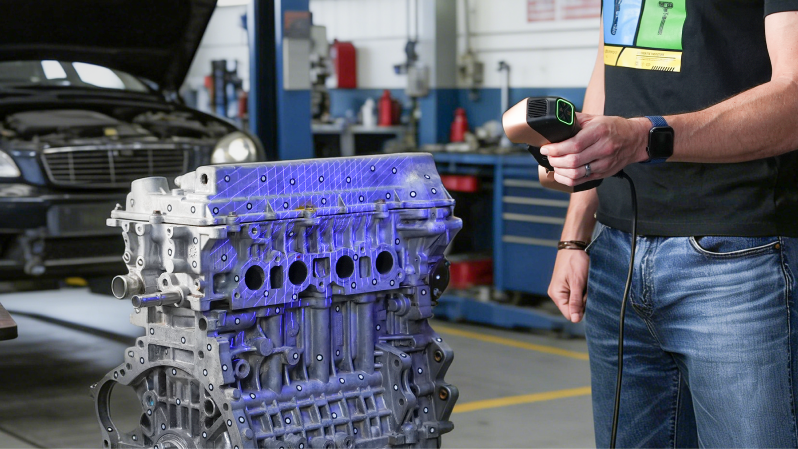

リバースエンジニアリング
最大0.015mmの正確度と多彩なマルチモード・ブルーライトスキャンにより、高精度なCAD復元に不可欠な詳細ジオメトリをキャプチャ。MetroY Ultraが、複雑な形状のデジタル化を強力にサポートします。
ラピッドプロトタイピング
試作の反復（イテレーション）を最小限に抑え、時間とリソースを大幅に節約。MetroY Ultraで正確な寸法データを取得することで、設計の適合性を確実に検証し、プロトタイピングのプロセスを効率化します。
品質管理

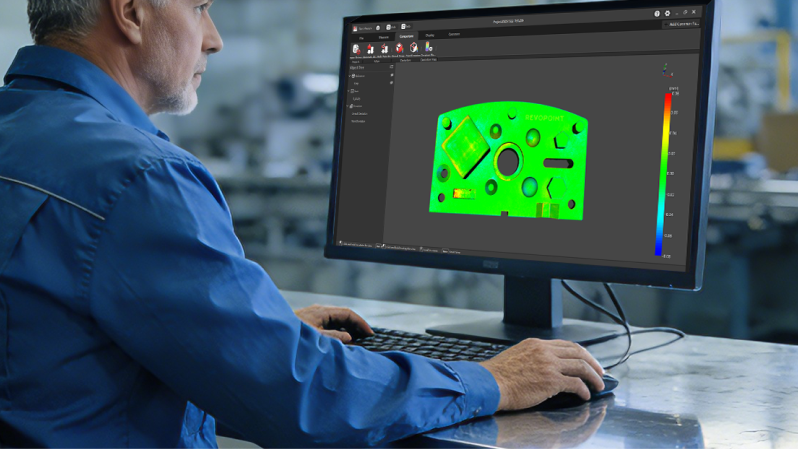

MetroY Ultraと「Revo Measure」の組み合わせにより、複雑なワークピースを迅速に検査。不具合や誤差を即座に特定し、品質管理のスピードと信頼性を向上させます。
積層造形

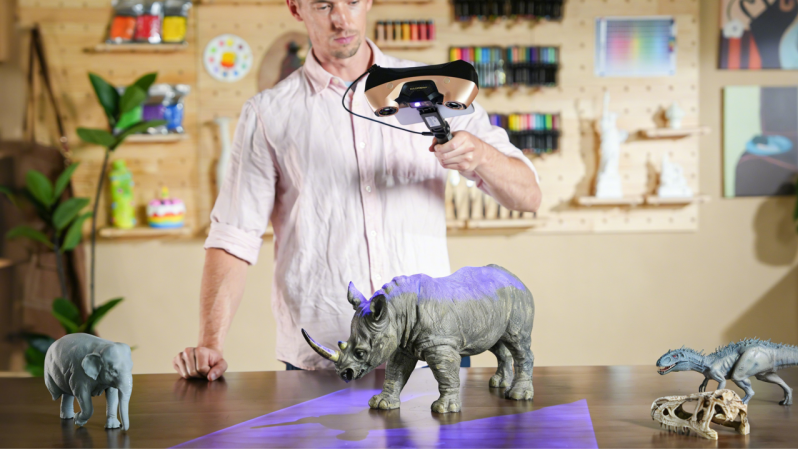

複製、修理、あるいは再設計のいずれにおいても、MetroY Ultraは中小型オブジェクトの正確な「デジタルツイン」を作成。積層造形プロセスのあらゆるフェーズで活躍します。
YouTube レビュー
MetroY Ultra 仕様
|
品名
|
MetroY Ultra
|
|
スキャン方式
|
手持ち＆据え置き
|
|
テクノロジー
|
マルチラインブルーレーザー&フルフィールド構造化光スキャン
|
|
対象物サイズ
|
小型、中型
|
|
シングルフレーム精度（最大）*
|
0.01 mm
|
|
シングルフレーム正確度（最大）*
|
0.015 mm
|
|
体積精度
|
0.015 + 0.04 mm × L (m)、L は測定物の長さ
|
|
点間距離
|
0.05 mm
|
|
動作距離
|
200 ~ 400 mm
|
|
シングルスキャン範囲（最小距離）
|
152 × 138 mm at 200 mm
|
|
シングルスキャン範囲（最大距離）
|
332 × 276 mm at 400 mm
|
|
画角（H×V）
|
49 × 38°
|
|
最小スキャンサイズ
|
10 × 10 × 10 mm
|
|
最大スキャンサイズ
|
2 × 2 × 2 m
|
|
スキャンスピード（最大）
|
NVIDIA GPU: 90 fps
CPU: 60 fps
|
|
点群データ取得率
|
マルチラインレーザースキャン： 3,000,000 点/秒
フルフィールド構造化光スキャン： 7,000,000 点/秒
|
|
RGBカメラ解像度
|
200万画素
|
|
カラースキャン
|
自動ターンテーブルモードのみ対応。レーザーラインマーカーモードのカラースキャンは近日対応予定です。
|
|
トラッキング方法
|
特徴、マーカー、全域マーカー
|
|
屋外スキャン*
|
可
（マルチラインレーザーモードにより、最大100,000ルクスの高照度環境下でも安定したスキャンを実現します。）
|
|
3D光源*
|
34本ブルークロスレーザーライン
15本ブルーパラレルレーザーライン
1本ブルー深穴用シングルレーザーライン
62本ブルーフルフィールド構造光
|
|
補助ライト*
|
12個のブルーLED
|
|
CPU
|
4コアARM、2.0 GHz
|
|
チップ内蔵演算処理
|
深度演算
|
|
ボタン
|
4
|
|
最低PC要件*
|
【macOS】
CPU：M2 Pro
RAM：16GB 以上
【Windows】
CPU： Intel Core i7 第13世代 または AMD Ryzen 7 5800 シリーズ
RAM： 32GB 以上
GPU： NVIDIA GeForce RTX 3060（VRAM 8GB 以上）
※注：
① CPUの構成が不明な場合は、コア数が 8以上、スレッド数が 16以上、ベースクロック周波数が 2.4GHz 以上であることをご確認ください。
② レーザーラインスキャンモード時のみ、処理の高速化のために専用グラフィックスカード（GPU）が必要です。なお、AMD および Mac 内蔵 GPU での高速化機能には現時点では対応しておりません。
|
|
推奨PC要件*
|
【macOS】
CPU： Apple M4 Pro 以降
RAM： 24GB 以上
【Windows】
CPU： Intel Core i9 第12世代 以降
RAM： 64GB 以上
GPU： NVIDIA GeForce RTX 4060（VRAM 8GB 以上）
|
|
対応OS
|
Windows 10 / 11（64-bit）、macOS 11.0以上
|
|
出力ファイル形式
|
PLY、OBJ、STL、ASC、3MF、GLTF、FBX
|
|
3Dプリント用データ出力
|
✔
|
|
Wi-Fi
|
6
|
|
接続ポート
|
USB Type-C to Type-C
|
|
出力電圧
|
DC 12V、3A
|
|
本体重量
|
450 g
|
|
本体寸法(L × W × H)
|
211 × 94 × 47 mm
|
|
特殊オブジェクトのスキャン
|
透明な物体や鏡面（反射の強い表面）をスキャンする際は、3Dスキャニングスプレーを必ずご使用ください。
透明、黒色、鏡面、または反射率の高い表面をスキャンする場合は、3Dスキャニングスプレーの使用を推奨します。
|
|
スキャナーの校正
|
あり
|
|
バッテリー容量
|
5,500 mAh
( MetroY Ultraをバッテリーグリップで使用した場合、平均稼働時間は約2.5時間です。 )
|
|
対応アクセサリー
|
マーカーブロックキット、モバイルキット（第4世代）、2軸タンテーブル、ボールプレート
|
|
注記
|
1. 精度（Precision）とは、単一の角度で同一物体を繰り返し測定した際の、測定値同士のばらつきの小ささを指します。正確度（Accuracy）とは、単一の角度で測定した値が、真値（実際の値）にどれだけ近いかを指します。これらのデータは管理された実験室環境で取得されたものです。実際の結果は、操作環境によって異なる場合があります。
2. クラス 2M レーザー製品の安全に関する注意：
1）本製品は クラス 2M レーザープロジェクターを採用しています。至近距離での直視は避けてください。詳細については、クラス 2M レーザー標準規定書をご参照ください。
2）網膜への損傷を避けるため、望遠鏡やカメラレンズなどの光学機器を通してレーザー光を直視しないでください。
3）レーザーの反射による危険を防ぐため、鏡やガラスなどの反射性の高い物体をレーザー光線の経路上に設置することはおやめください。
3. 光過敏性発作に関する注意：
本製品には点滅する光があります。光過敏性発作のある方には不適切な場合がありますのでご注意ください。
4. 推奨動作環境（CPU）：
CPU の構成に不明な点がある場合は、コア数 ≥ 8、スレッド数 ≥ 16、ベースクロック周波数 ≥ 2.4GHz を満たすことをご確認ください。
|
パッケージ内容
MetroY Ultra スタンダードセット
MetroY Ultra 3Dスキャナー
三脚
USB Type-C to Type-C ケーブル
電源アダプター
サンプル彫像
マーカー(6 mm) × 500
2軸ターンテーブル
収納ケース
キャリブレーションボード
モバイルキット (第4世代)
*電源アダプターは国・地域により仕様が異なる場合があります。
MetroY Ultra CMMセット
ボールプレート
Revo Measure ソフトウェア（1年間ライセンス）
※ Windows 10/11 のみ対応。
