次世代の3Dスキャン性能
Trackit SRは、検査・リバースエンジニアリング・モデリングを高精度かつ高速なワイヤレス3Dスキャンで実現します。
ハイライト
3つのスキャンモード
0.02 + 0.04 mm × L (m)
高精度スキャン
動きに、制限なし
ワイヤレススキャン
ワイヤレスマルチステーションスキャン
大型ワークの迅速セットアップ・スキャン
迅速なウォームアップ
温度をリアルタイムで監視・管理
マーカーレススキャン
高性能オプティカルトラッキング

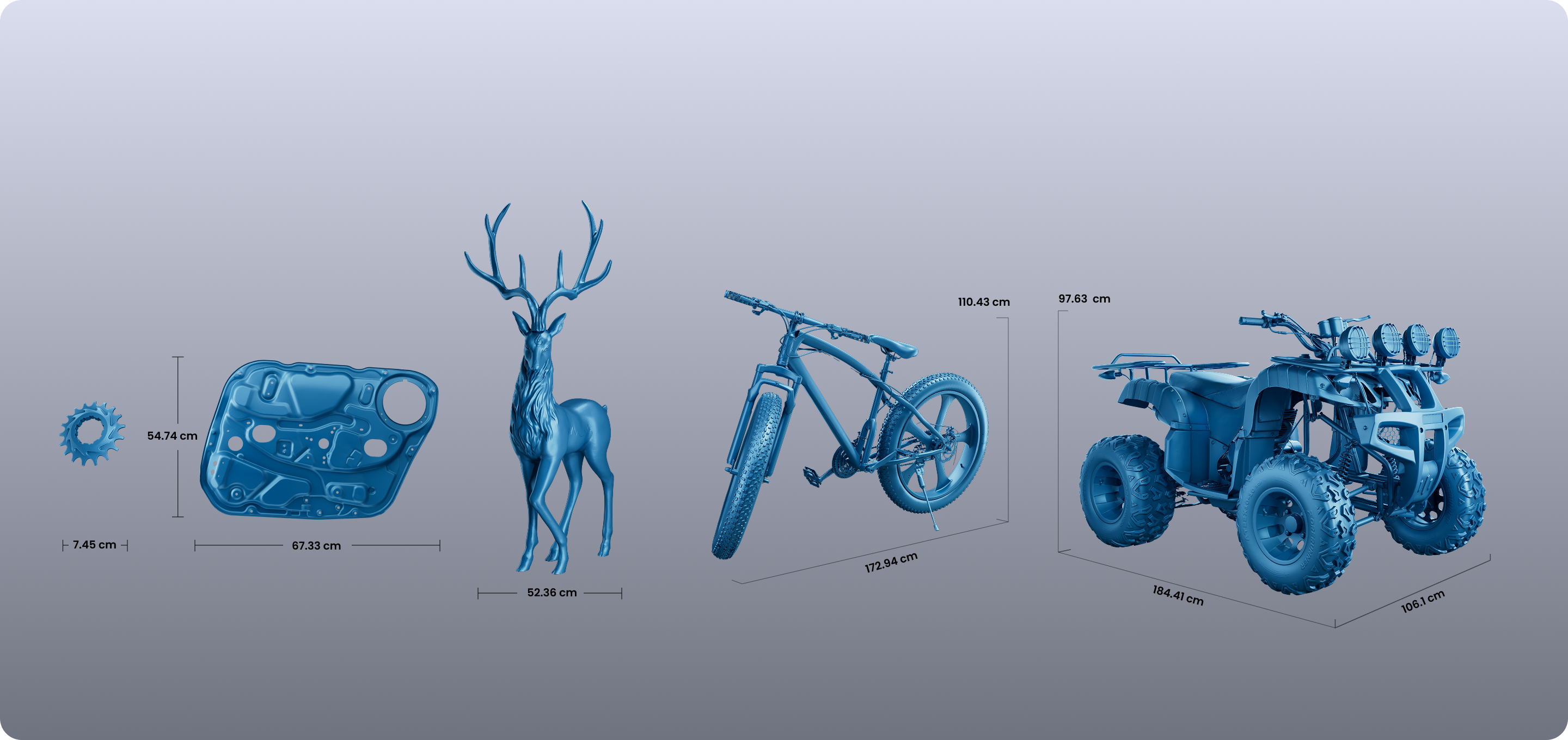

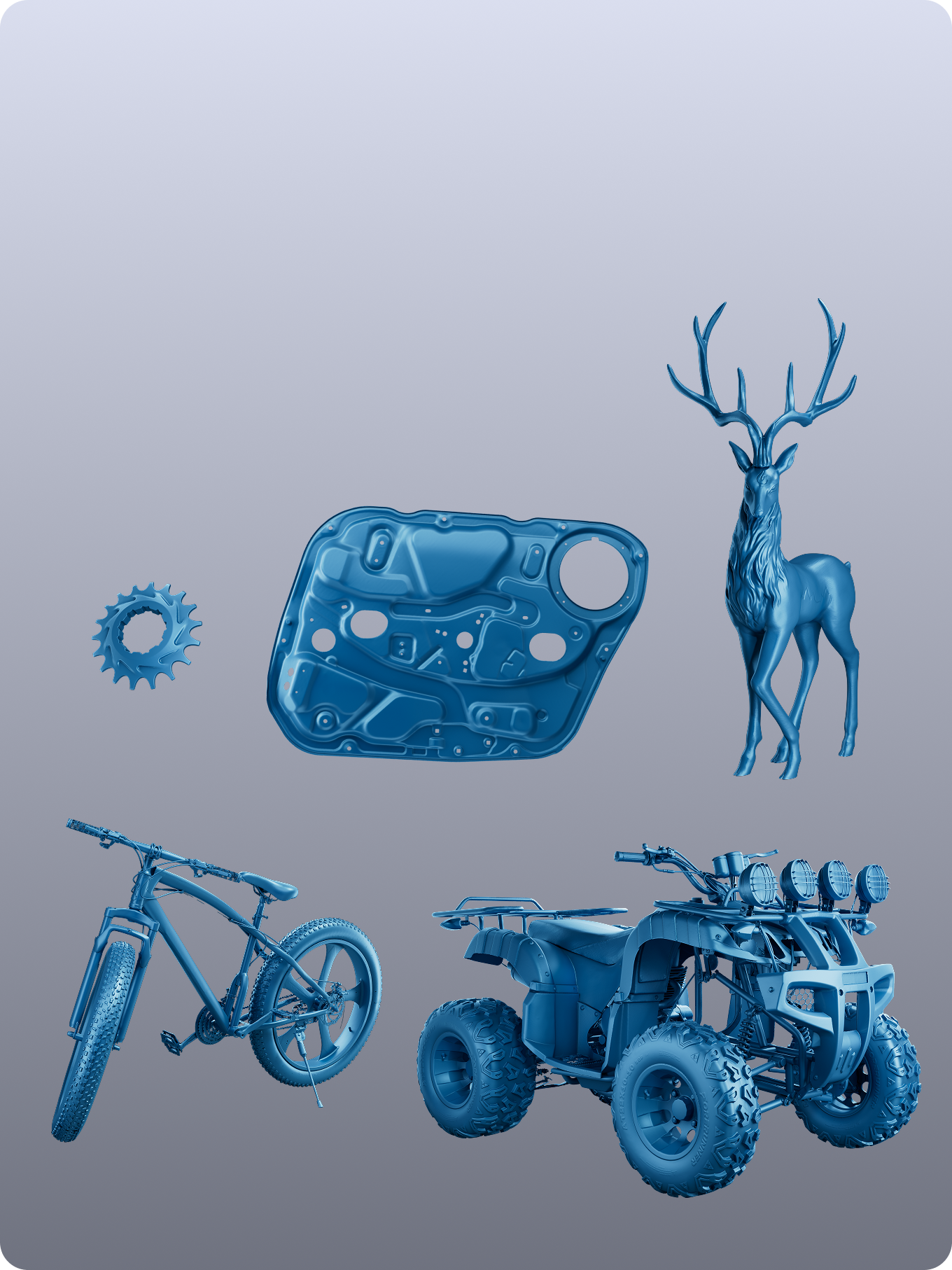

幅広いサイズに完全対応
10 mm ～ 4 m
緻密なテクスチャマッピング
色彩を、リアルに蘇らせる
現場を選ばない

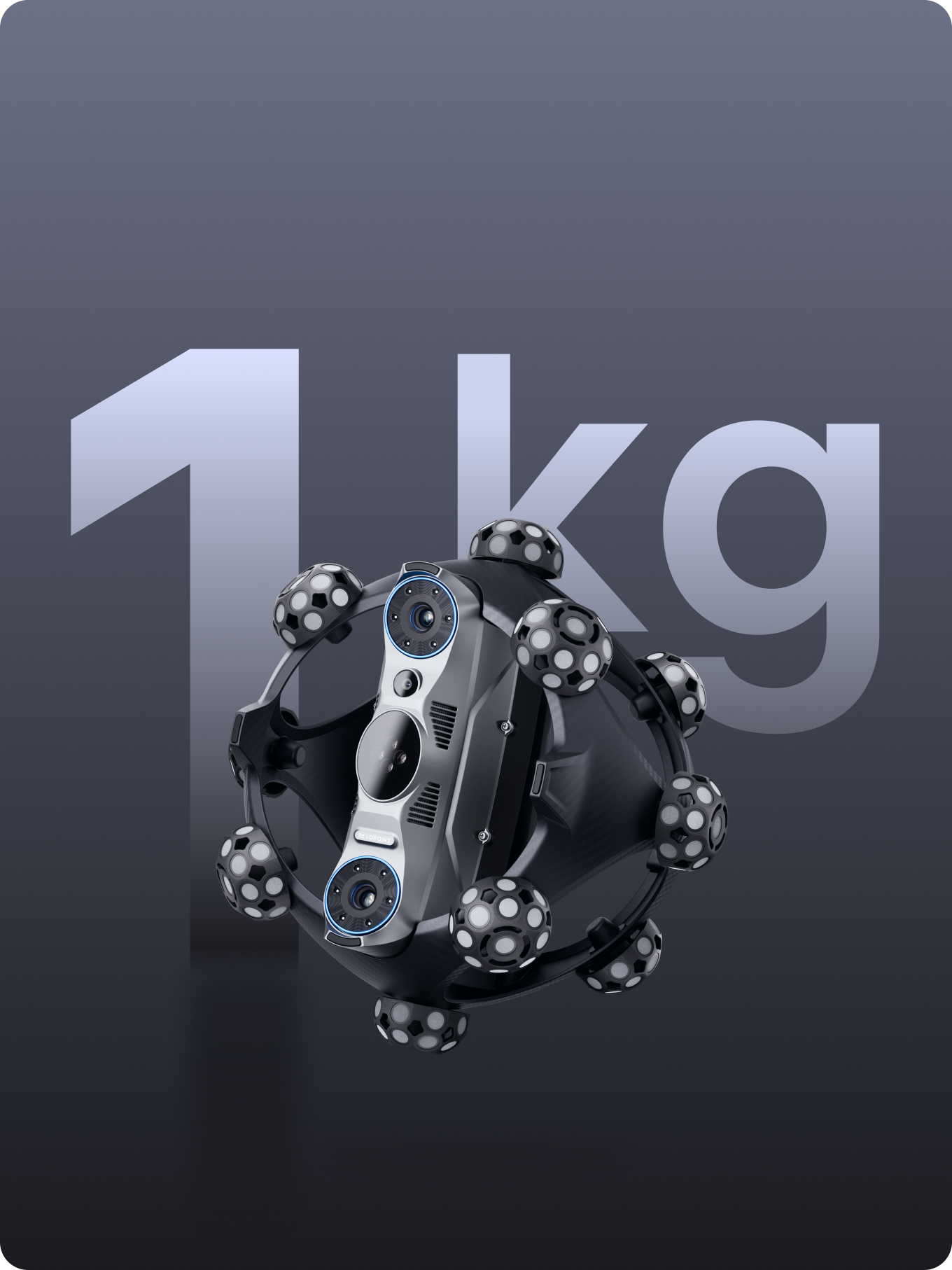

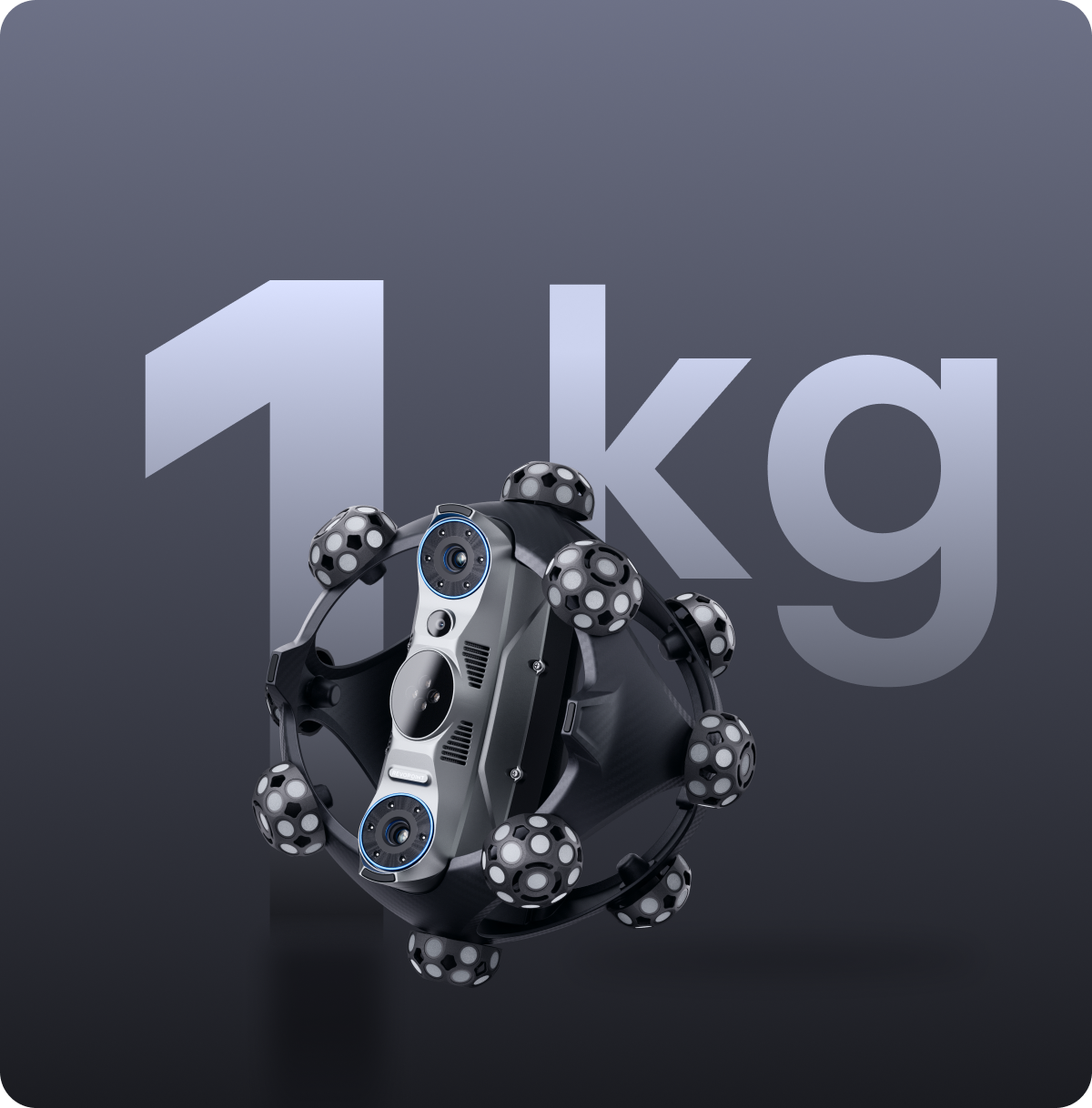

1kgの軽量ボディ、ハンドヘルドスキャナー
優れた屋外スキャン性能
最大100,000ルクス対応
後処理ソフトウェア
Revo Track
Revo Measureソフトウェア

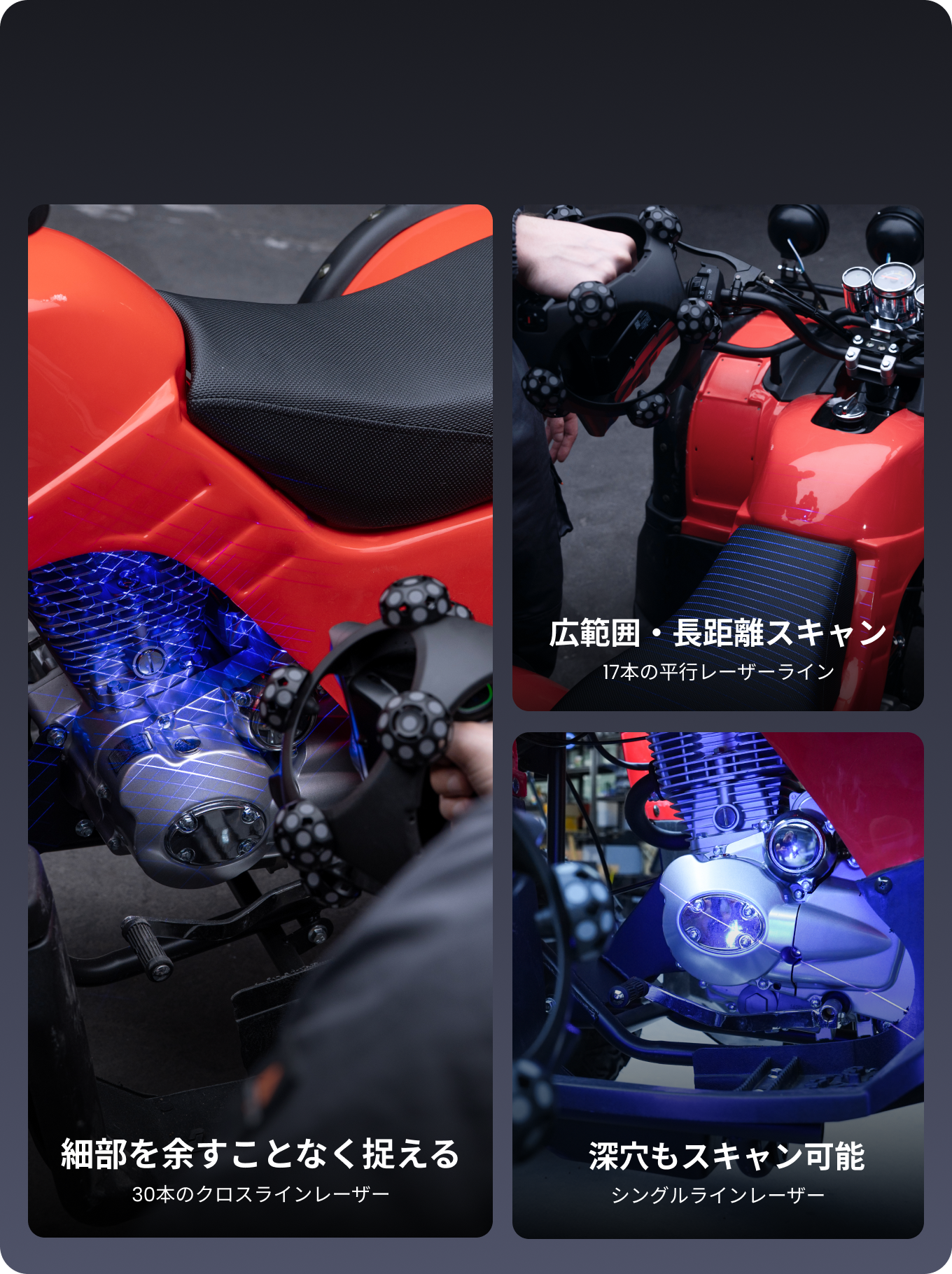

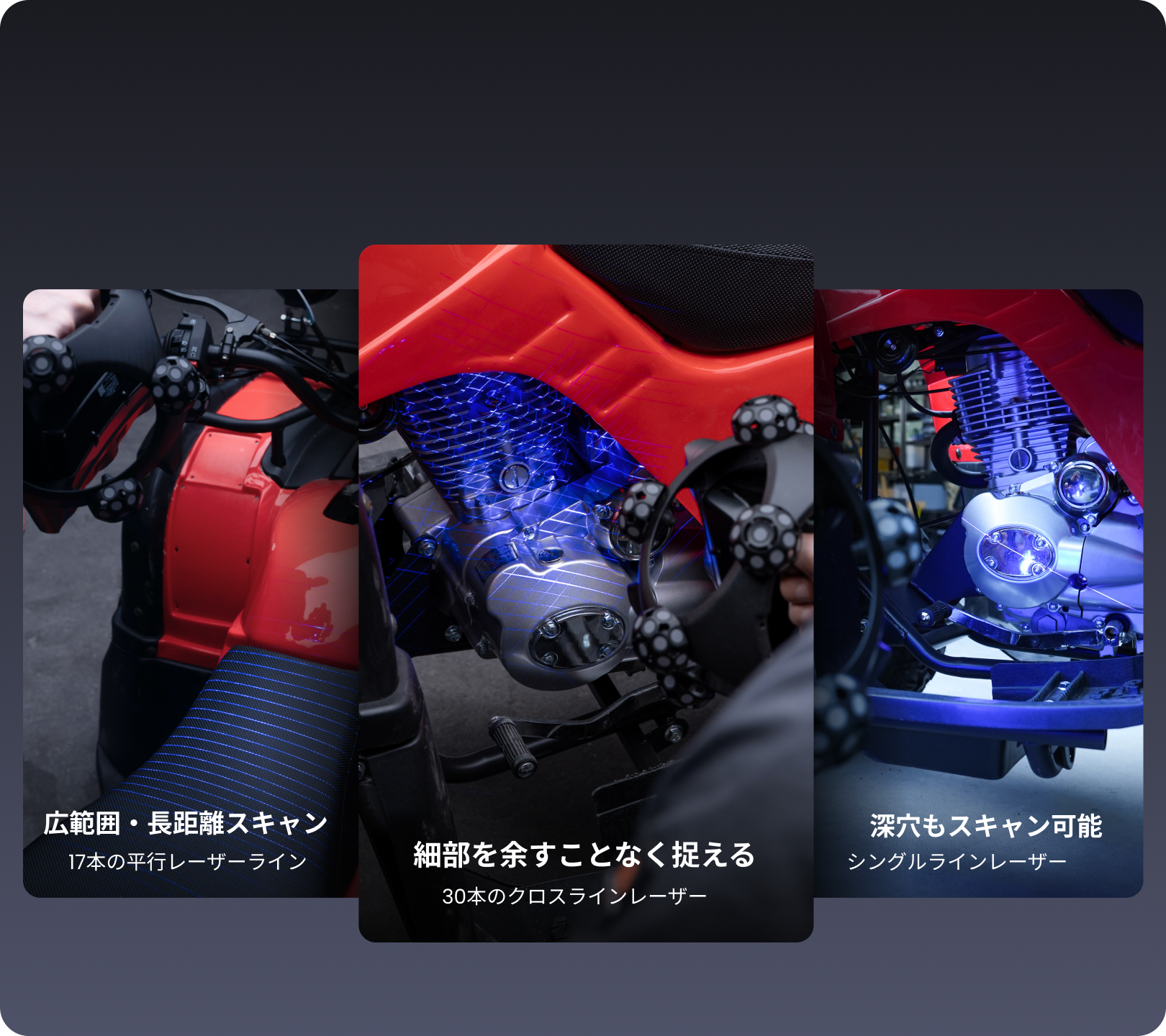

トリプルブルーレーザーキャプチャー
複雑な曲面から大型ワークまで対応。シームレスに切り替わる3つのブルーレーザースキャンモードにより、光沢面・暗色面においても高精度なデータ取得が可能。スキャンスプレー不要で、現場作業の効率を大幅に向上させます。
最大200万点/秒で、細部を高効率にスキャンします。
特徴の少ない大型ワークも高効率にスキャン。
最大500mmの作業距離と330 × 325mmのキャプチャエリアで、広範囲をカバーします。

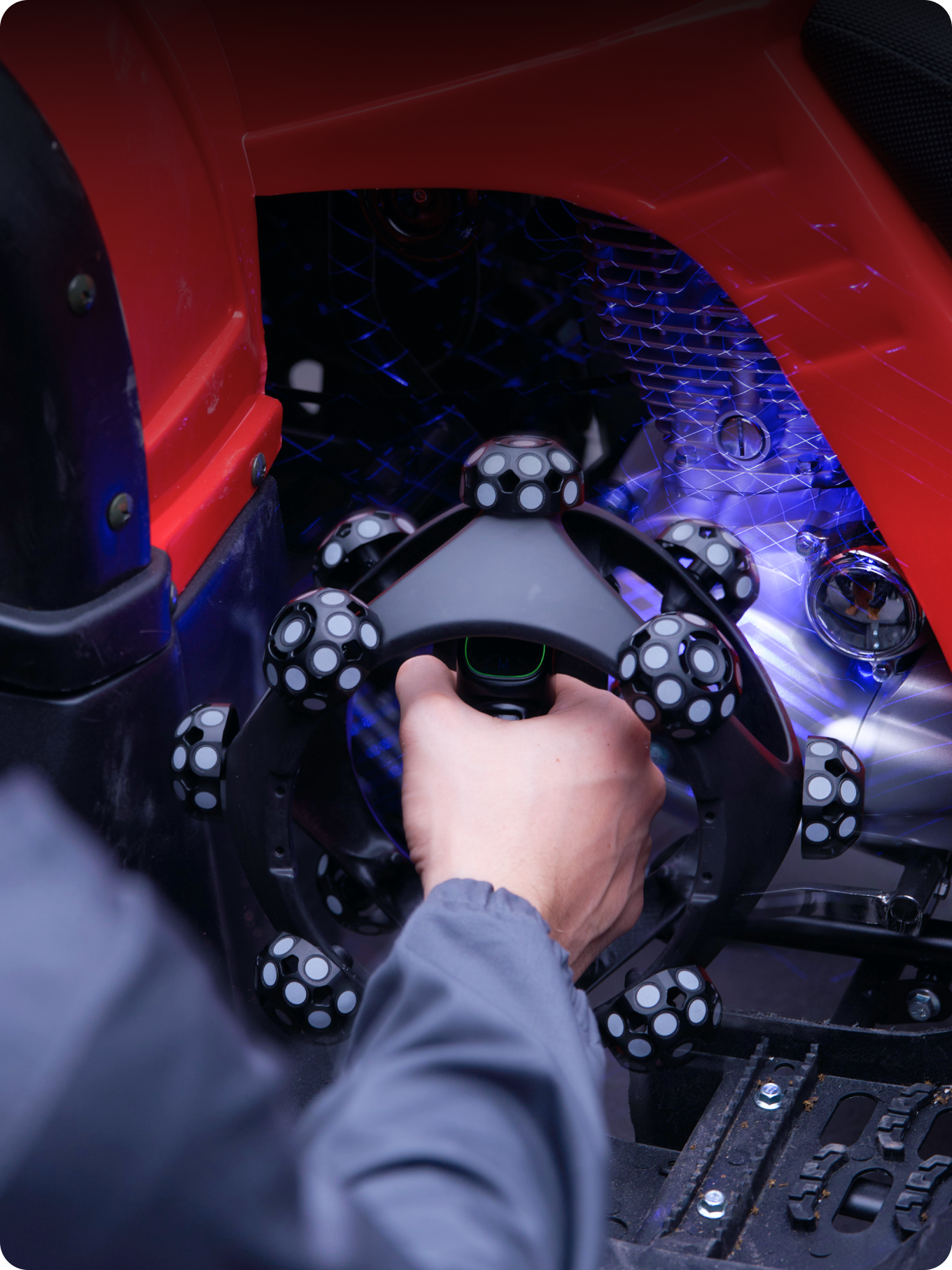

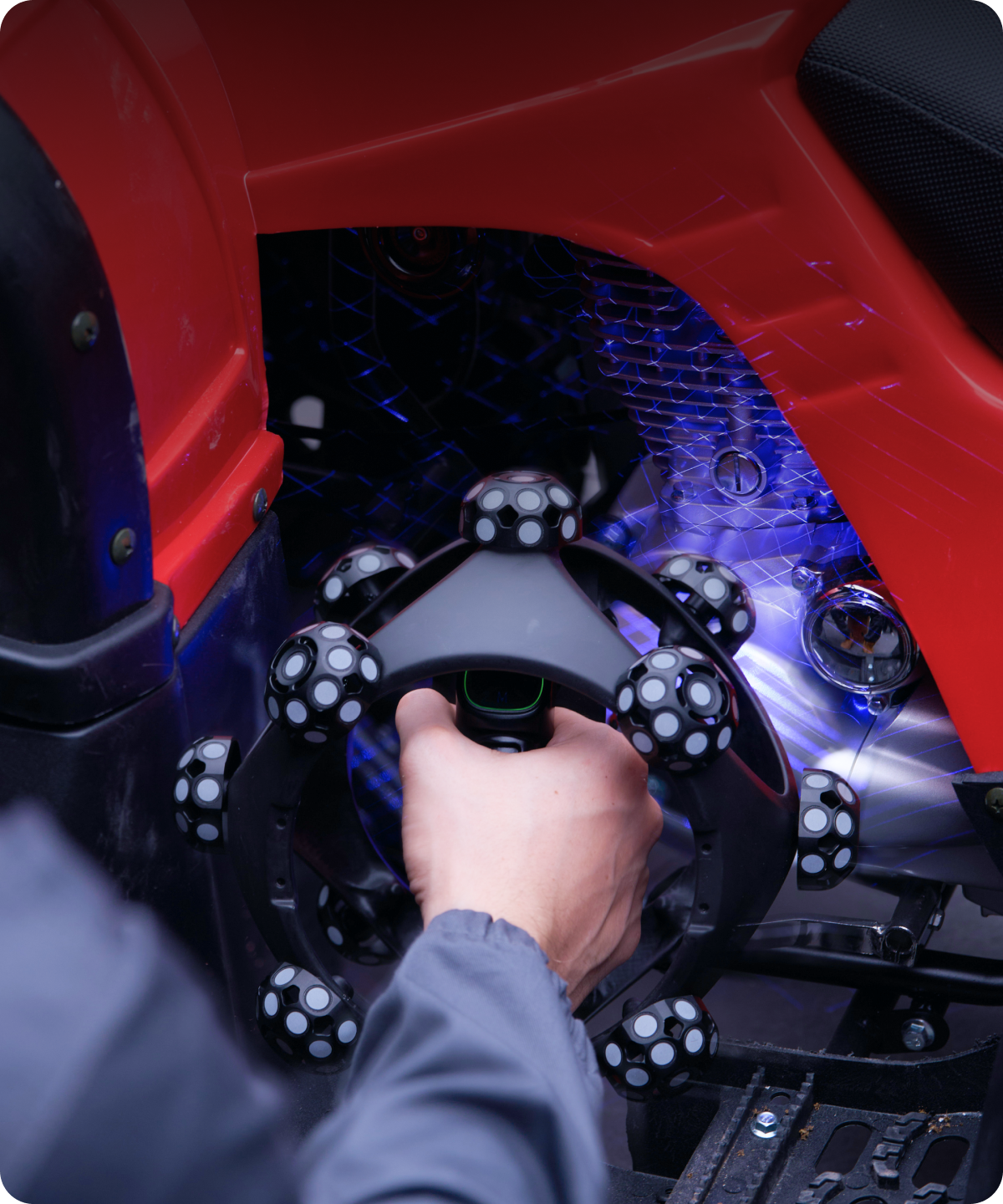

深穴・隙間・グリルも精度を落とさずスキャン。スキャンが困難なエリアでも、完全なデータ取得を実現します。

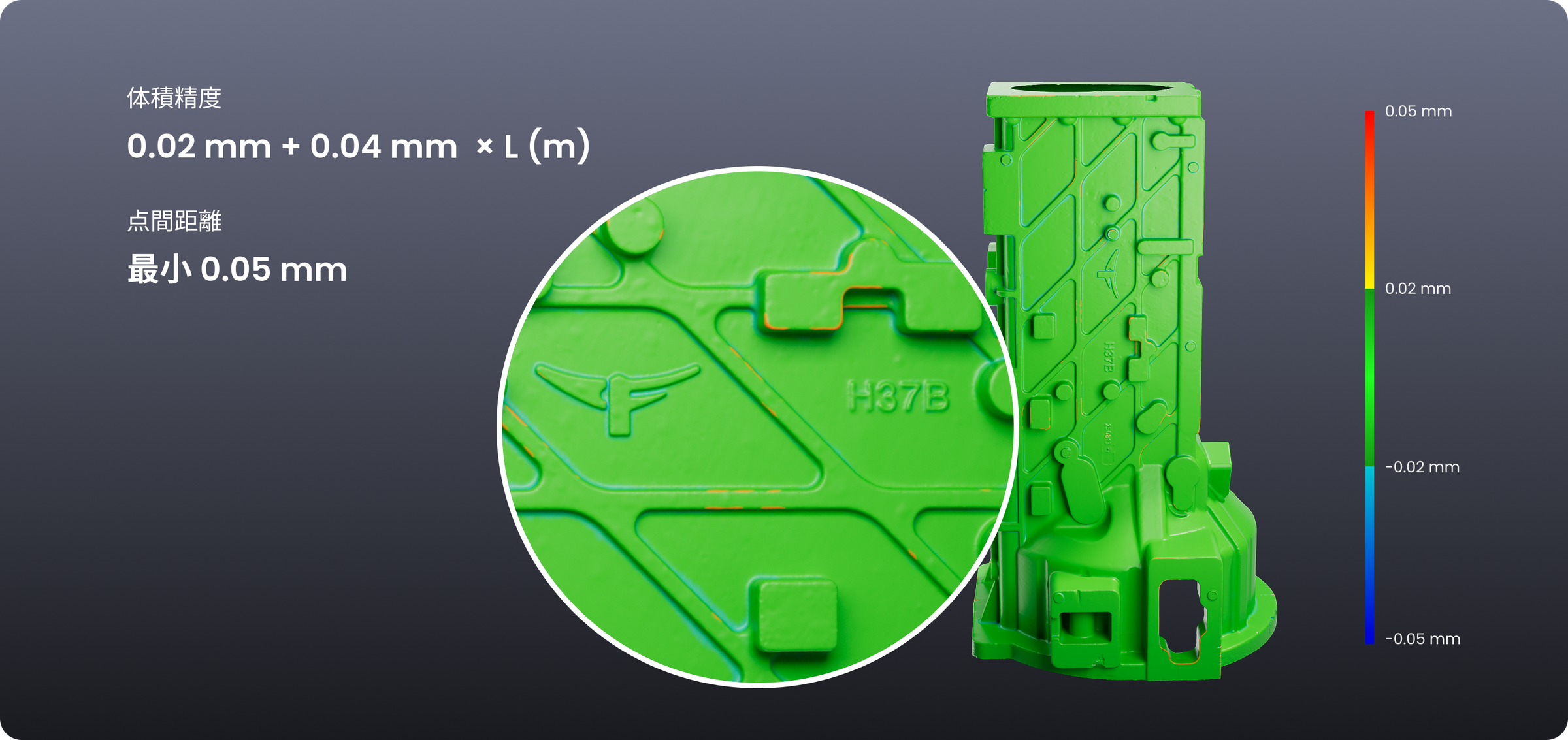

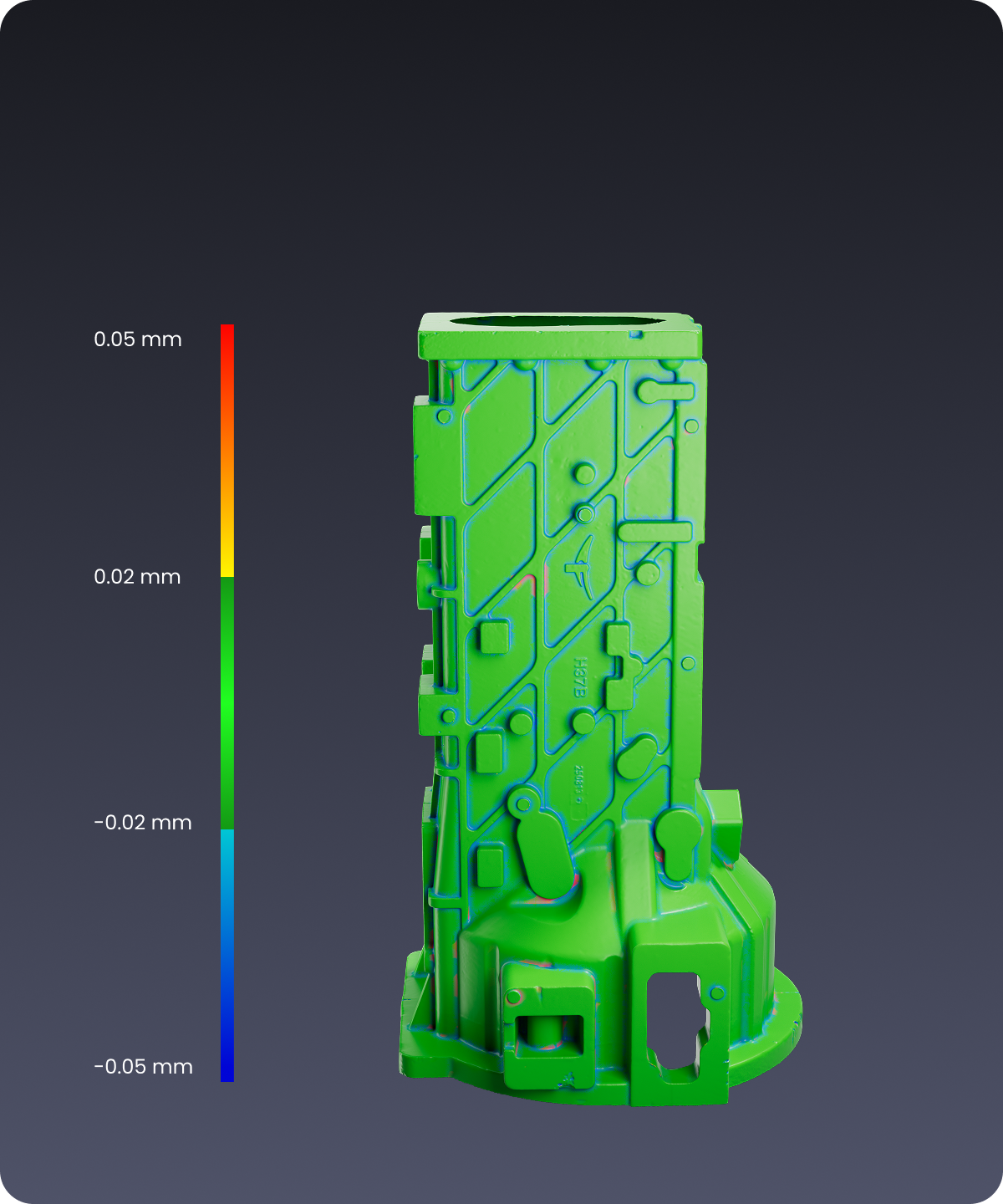

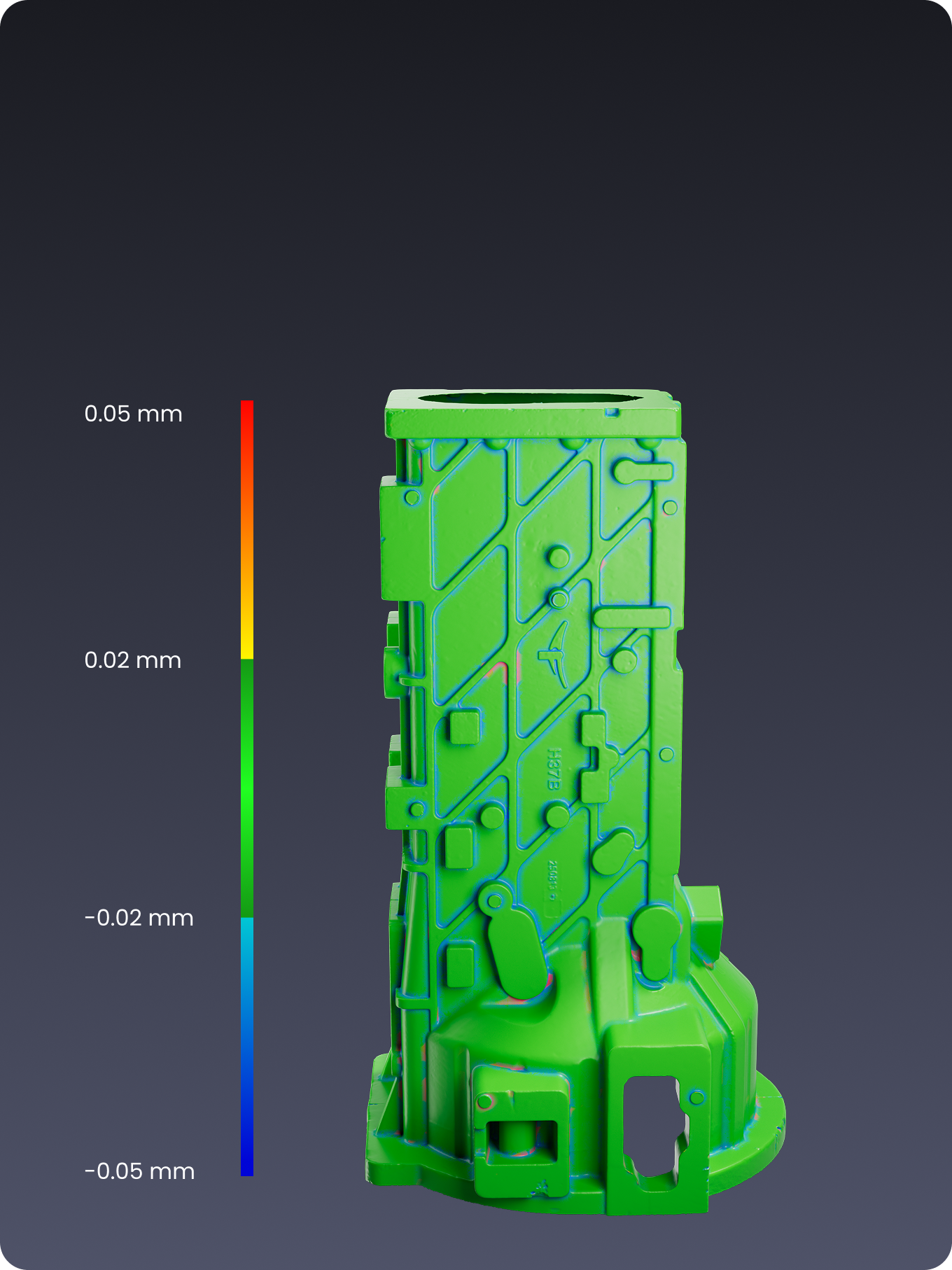

卓越した精度
寸法検査・品質管理、またはリバースエンジニアリングのためのスキャンtoCAD変換に対応した高精細3Dモデルを作成します。

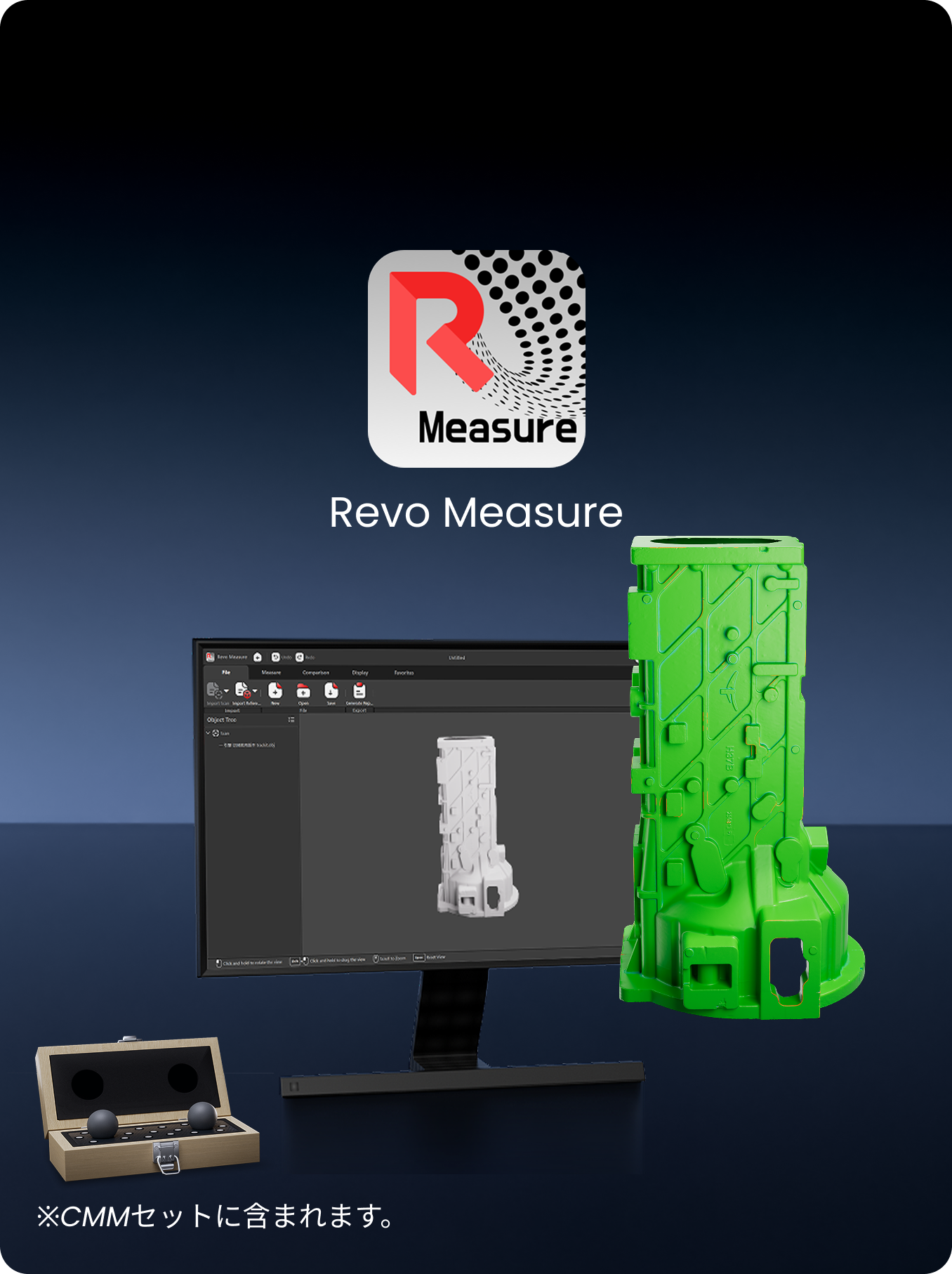

現場精度検証

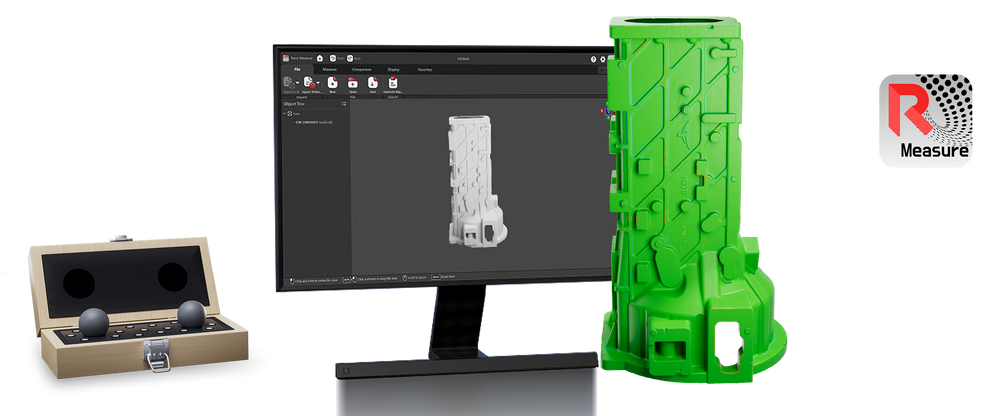

メトロロジーグレードの炭素繊維ボールプレート※により、安定した信頼性の高い現場精度検証を実現します。周囲温度の変化に耐えるよう設計されており、Revo Measure※ソフトウェアとシームレスに連携することで、現場での迅速かつリアルタイムな性能確認が可能です。
※ボールプレート＆Revo Measure：CMMセットに含まれています（別売りも可）。

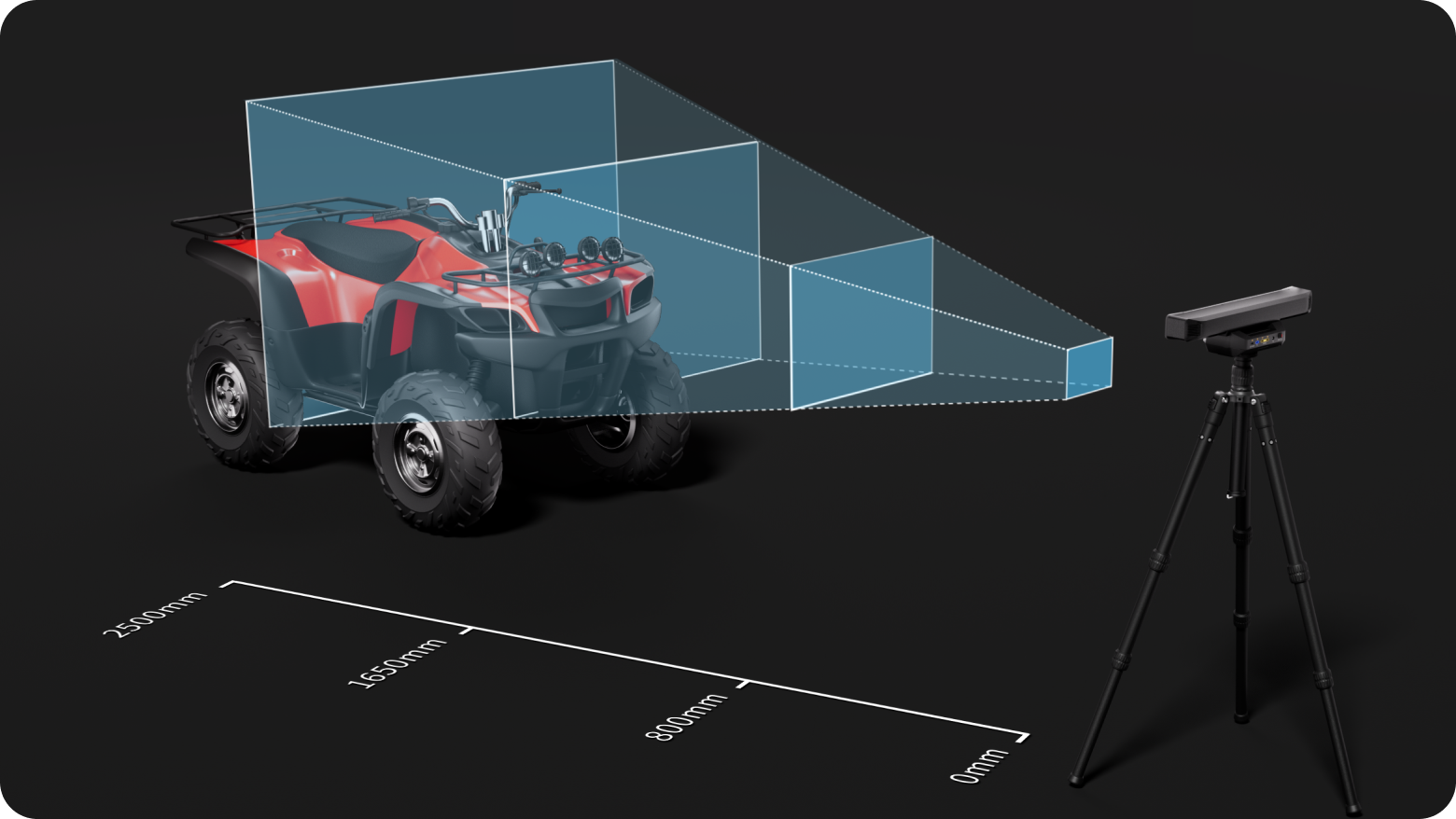

ポータブル大型ワークスキャン
最大トラッキングフレームエリア：
2075 × 1778 mm @ 2500 mm
トラッカー作業距離：
0.8 〜 2.5 m

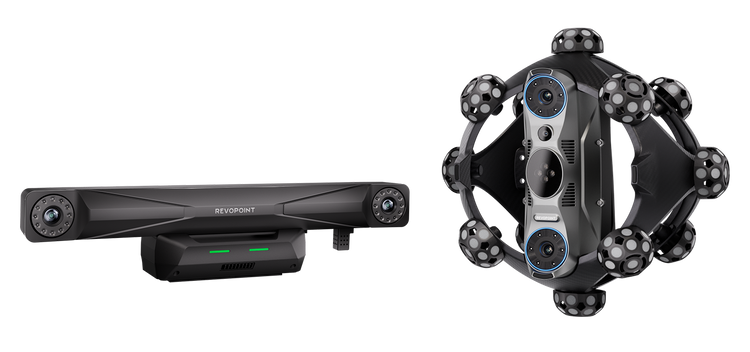

高速マーカーレススキャン
高度なオプティカルトラッキングにより、Trackit SRはリアルタイムで自己位置を追跡。黒色・金属面へのマーカー貼付・除去という手間を一切省き、高精度な3Dスキャンを実現します。10 mm〜4 mという幅広いサイズのワークに対応し、デュアルカメラベースステーションが要求の厳しい現場ワークフローの効率を最大化します。
高精度、即応。
内蔵アクティブヒーティングにより、わずか2分で最適な熱安定性に到達します。スキャン全体を通じて、内部・外部の温度センサーが環境を継続的にモニタリングします。

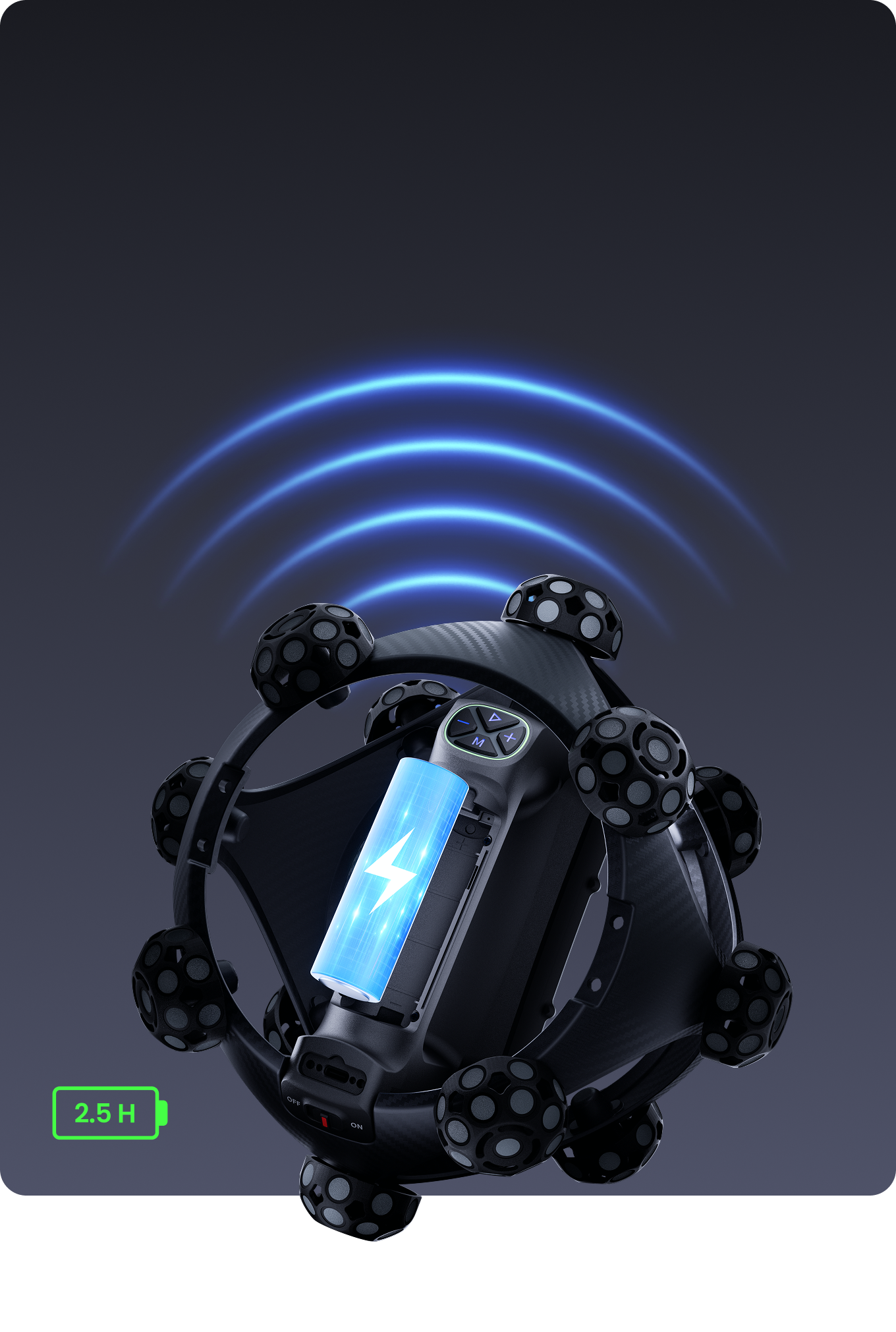

自由に動き、ワイヤレスでスキャン。

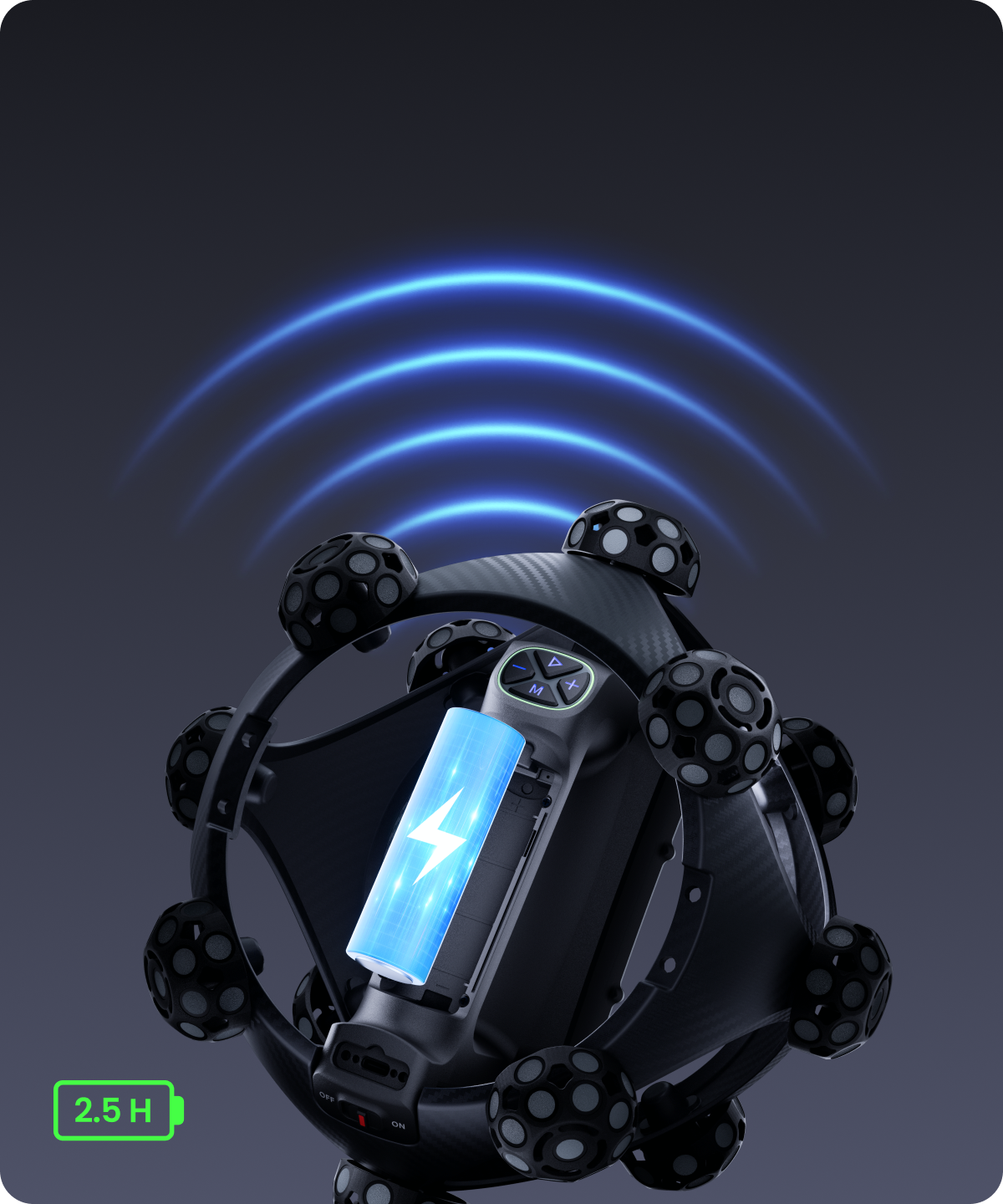

ケーブルの絡まりや引っかかりを気にせず、自由に動けます。Trackit SRのスキャナーは交換式バッテリー*とWi-Fi 6を搭載し、PCへの直接ストリーミングはもちろん、モバイルデバイスへのミラーリングでリモートコントロールとリアルタイムプレビューにも対応。さらに、スタンドアロンモードでのワイヤレスマーカースキャンも可能です。
※スキャナーバッテリー駆動時間：最大2.5時間

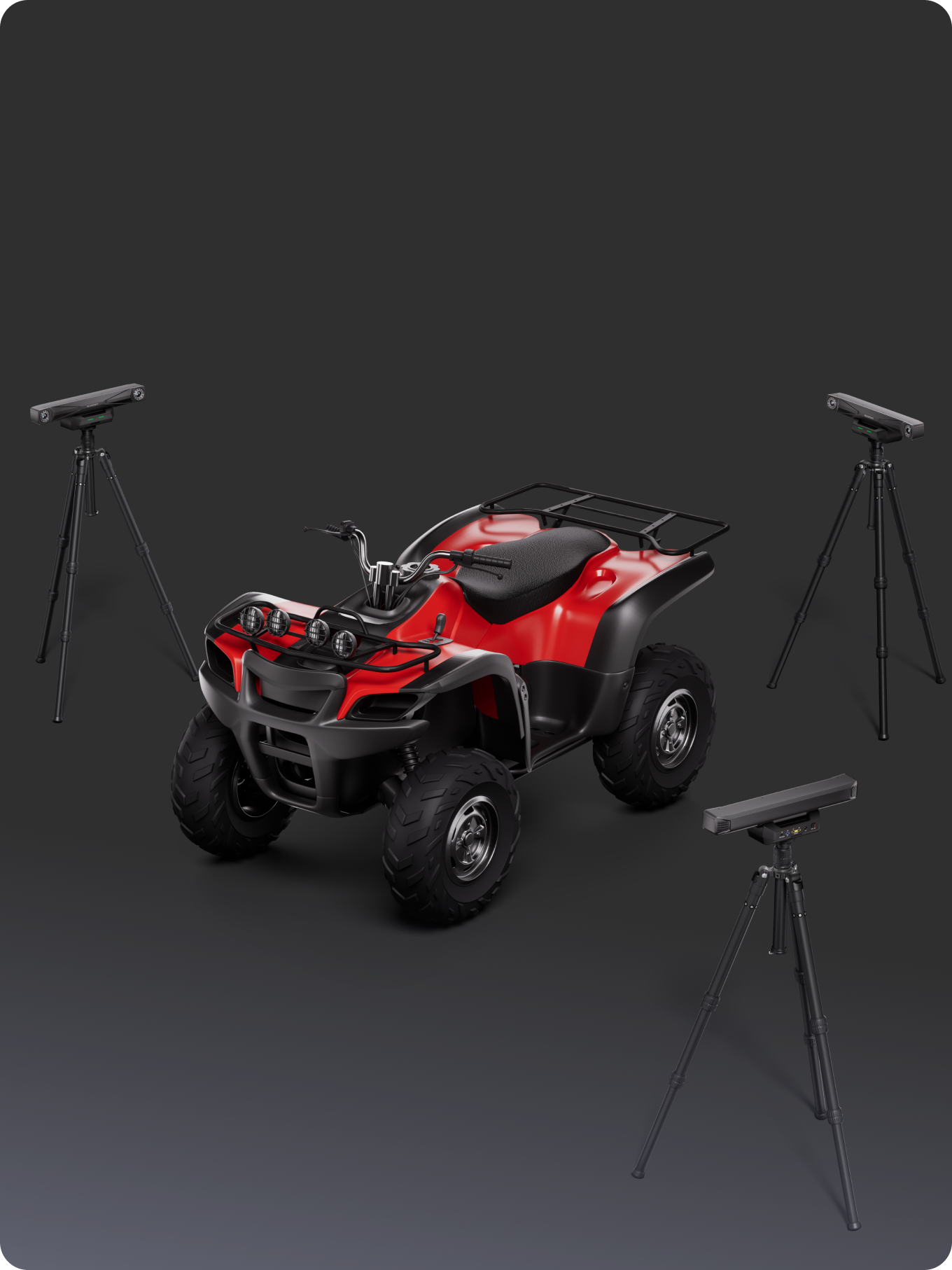

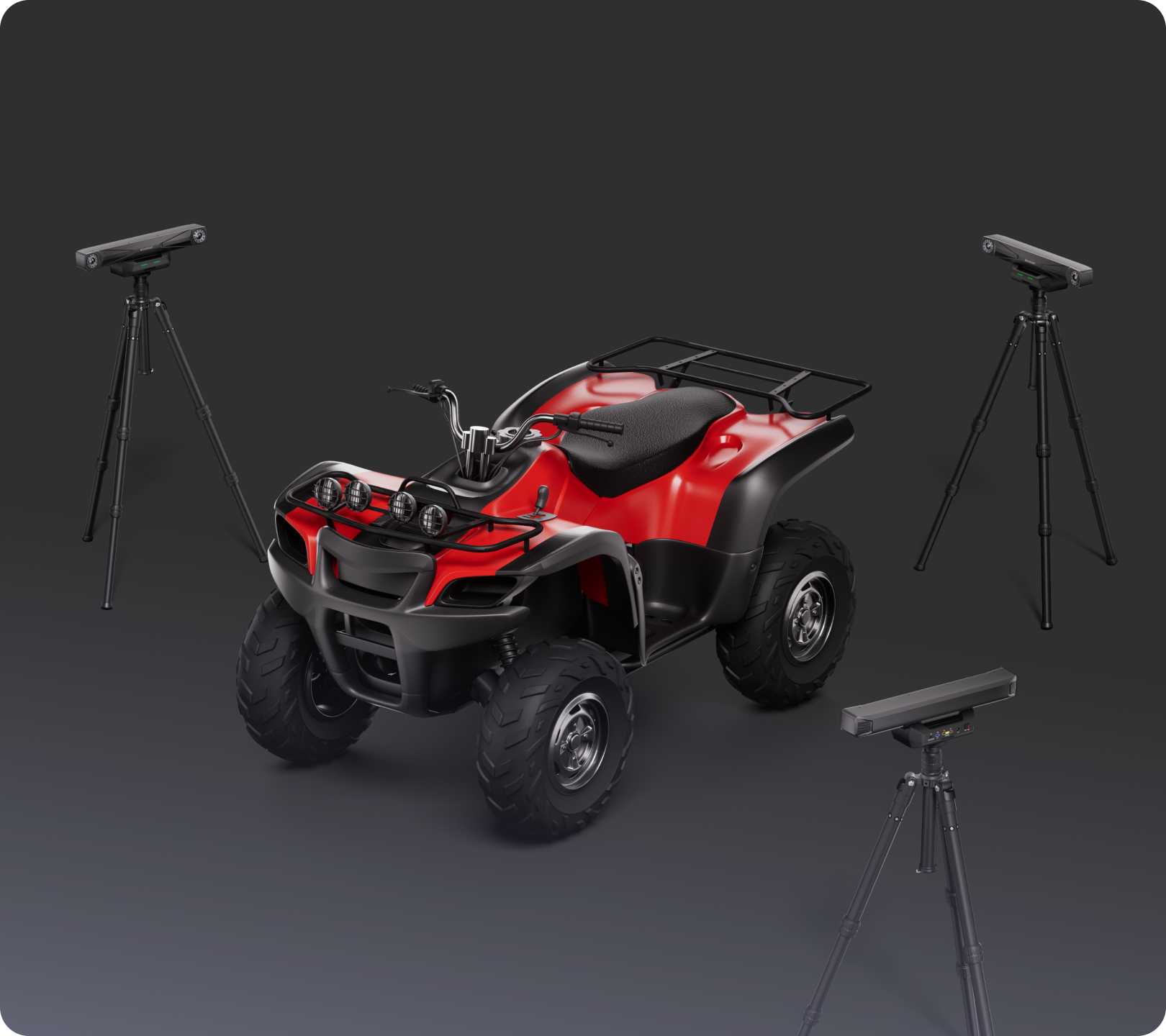

マルチステーションワイヤレススキャン

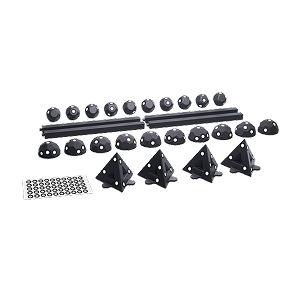

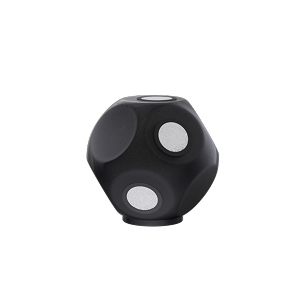

バッテリー駆動のトラッカーをワイヤレスで自由に移動させ、ケーブルの煩わしさなく大型ワークをスキャン。ステーション間わずか5点の共有基準点により、Trackit SRのアンカーブロックシステムが正確で信頼性の高いフレームスティッチングを毎回確実に実現します。
※バッテリーグリップは別売りです。

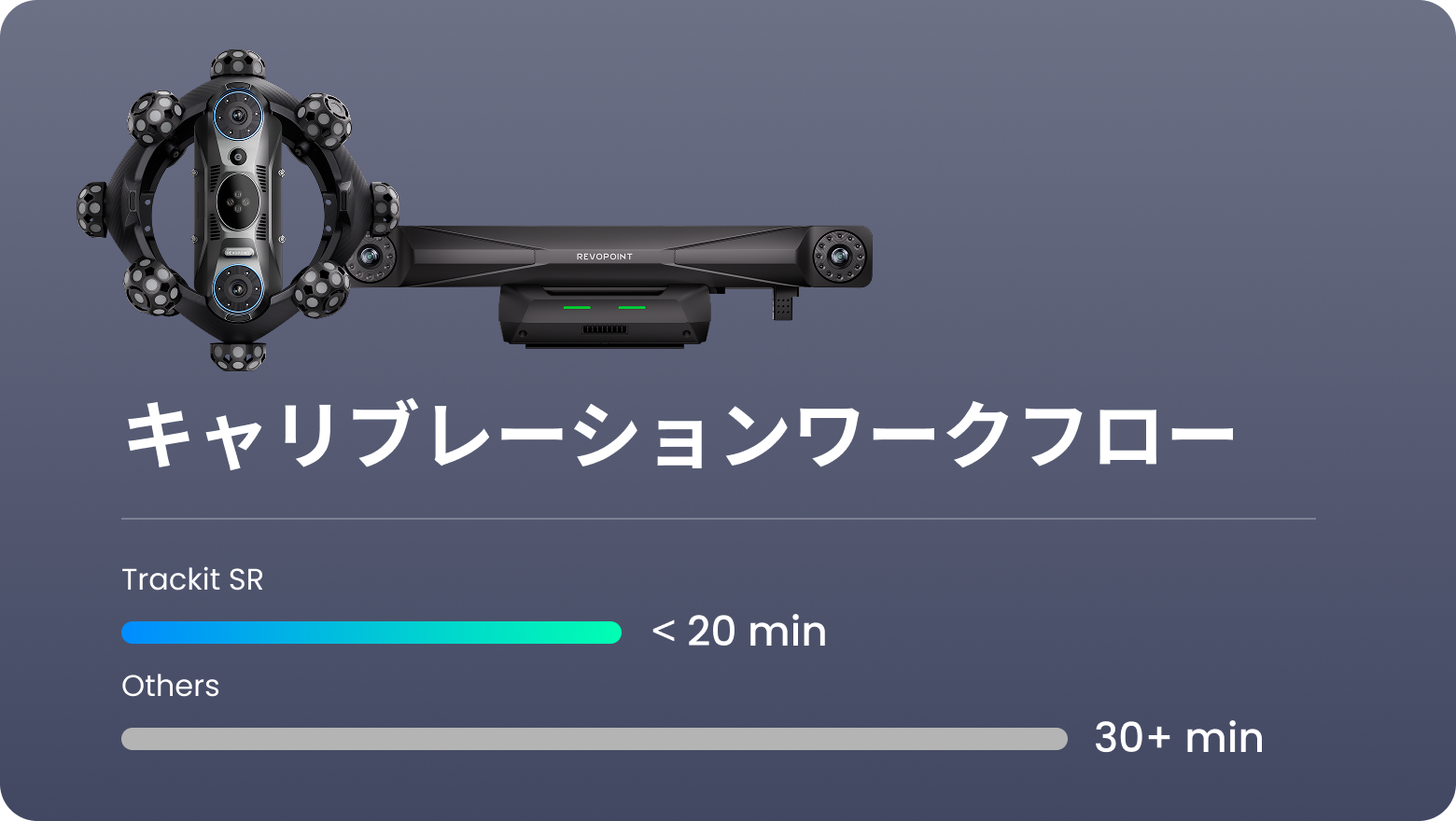

キャリブレーション作業時間を50%短縮※
キャリブレーションワークフロー
自動ジンバルキャリブレーションシステムを搭載したTrackerにより、迅速なマルチポーズキャリブレーションが可能です。柔軟なスキャナーキャリブレーションとハンドアイキャリブレーションを組み合わせることで、全工程のセットアップを20分以内に完了します。
※他製品との比較
ポータブル＆軽量

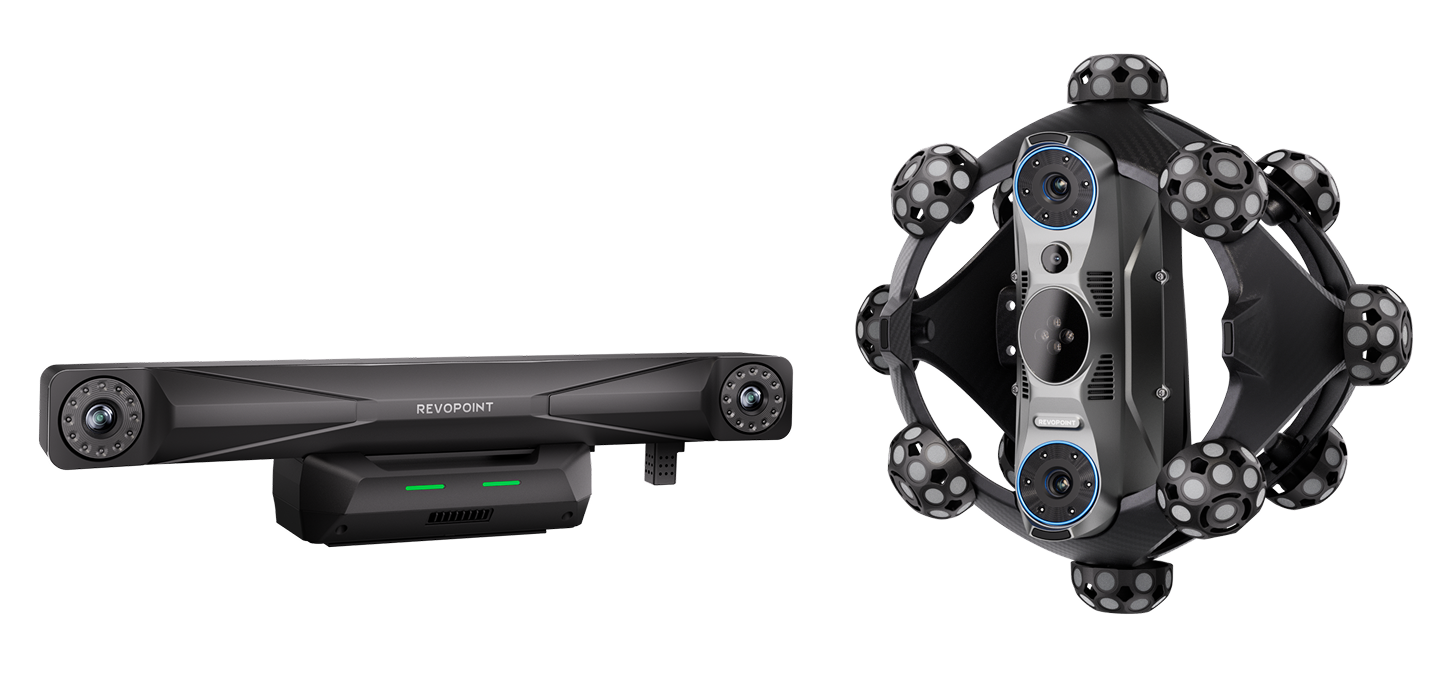

トラッカー（1.5 kg）とスキャナー（1 kg）を合わせた総重量わずか2.5 kg。アクセサリー類とともに耐久性の高いキャリーケース（キャスター付き）にコンパクトに収まり、現場への安全で手軽な持ち運びを実現します。
高剛性カーボンファイバーフレーム
Trackit SRの一体型カーボンファイバーフレームは堅牢な設計で、安定したスキャンを実現します。スキャナーのターゲットスフィアとトラッカーのフレームはいずれも高強度・軽量のカーボンファイバー製で、長時間のモバイルスキャンでも疲労を軽減し、快適な携行を可能にします。

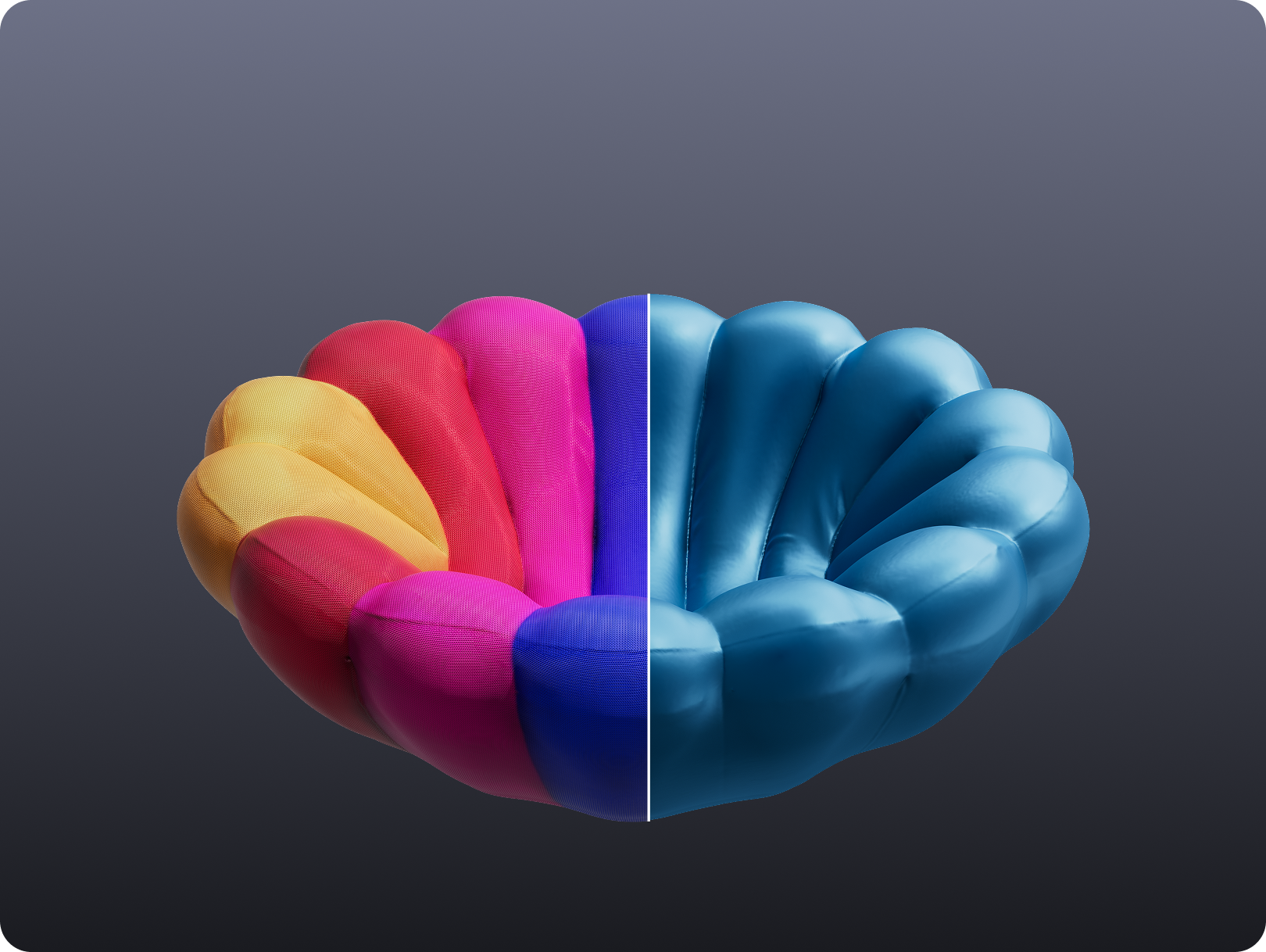

精細なテクスチャマッピング
Trackit SRの高解像度RGBカメラで、表面テクスチャを鮮明に捉えます。リアルな3Dモデルの生成はもちろん、Revo Measure*のテクスチャデータを活用することで、精密な計測とプロフェッショナルなレポート作成も可能です。
スマート温度モニタリング
2分のウォームアップと高感度センサーによるリアルタイム温度監視により、Trackit SRは迅速にスキャン準備が整い、スキャン全体を通じて安定した温度を維持することで、高い精度を確保します。

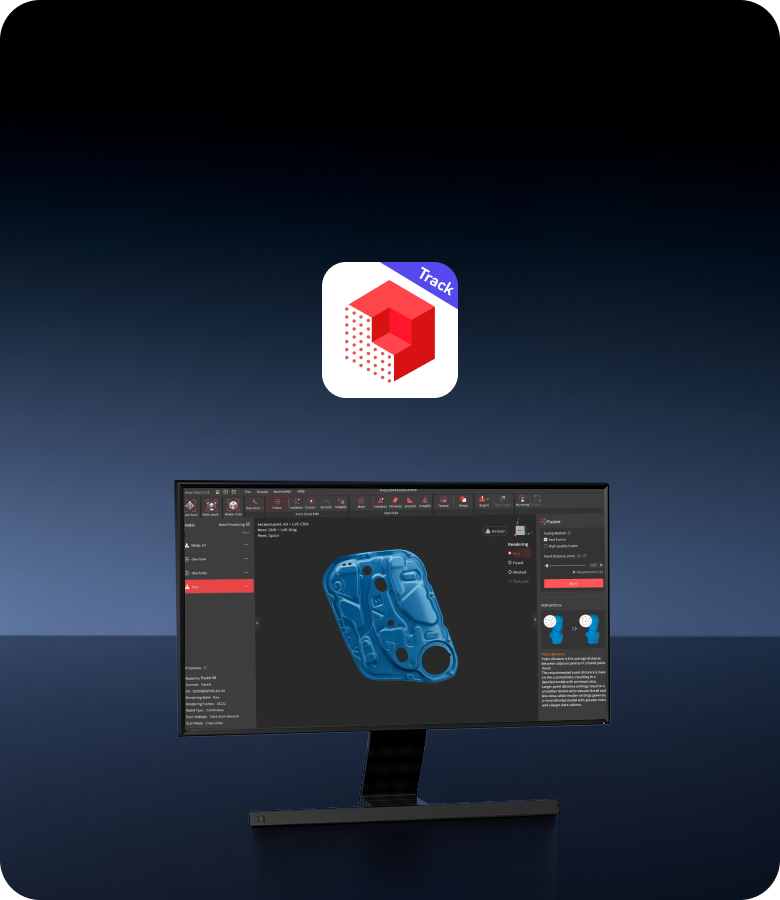

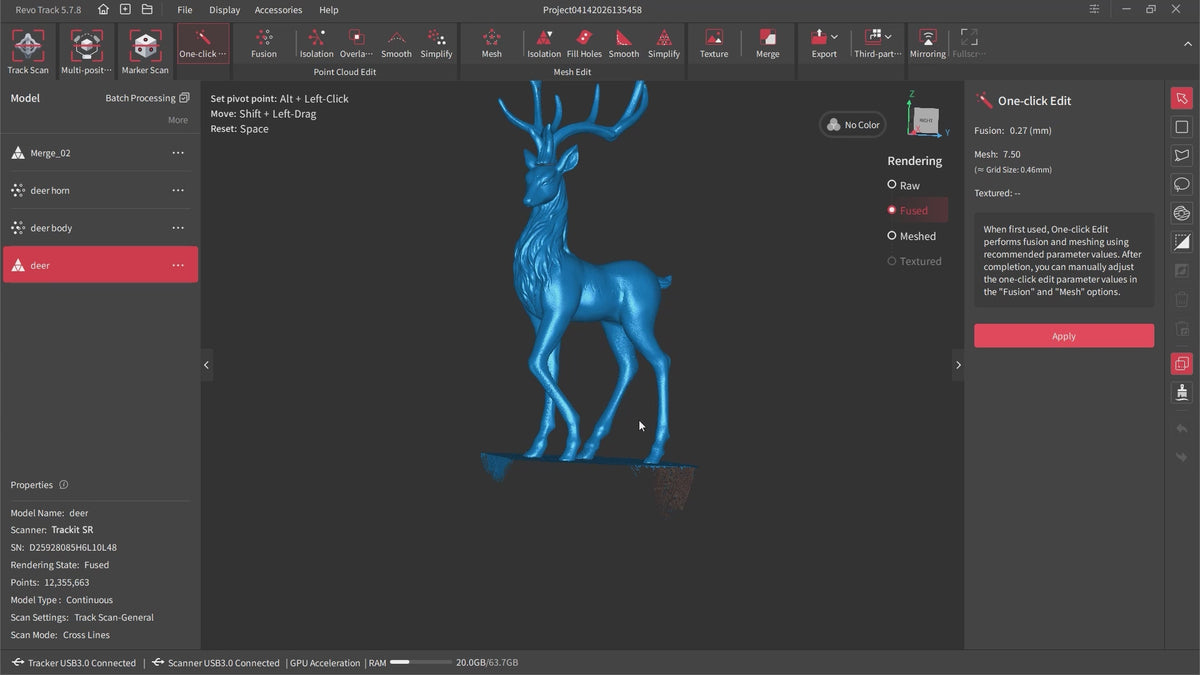

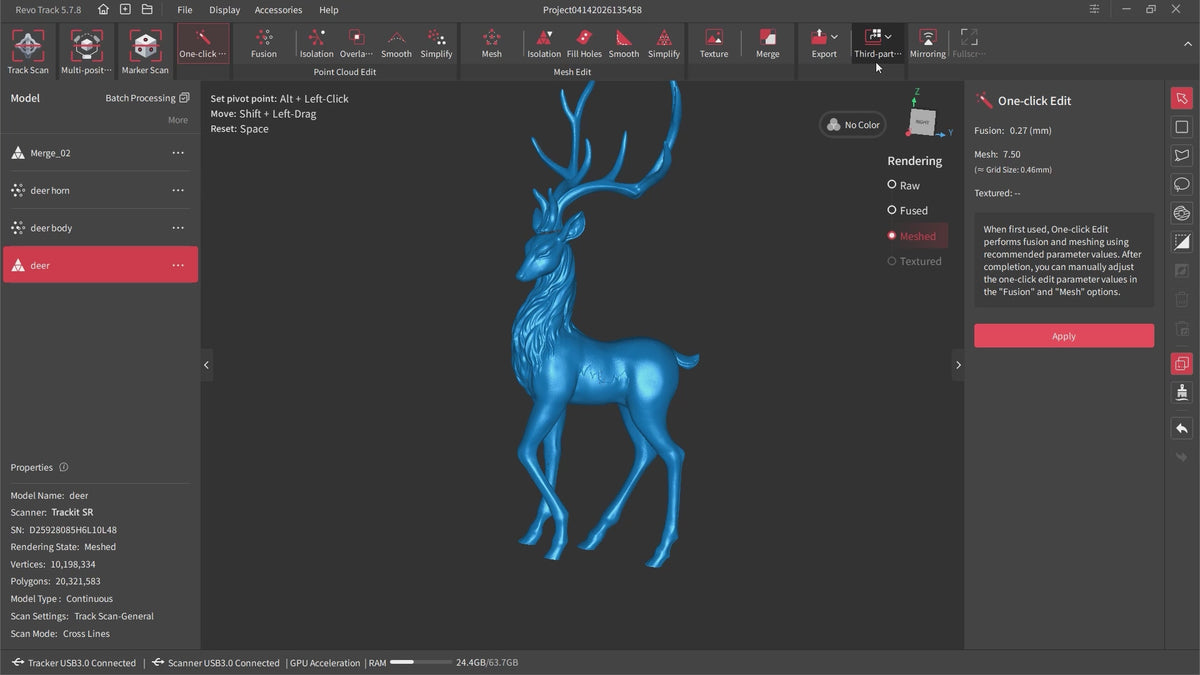

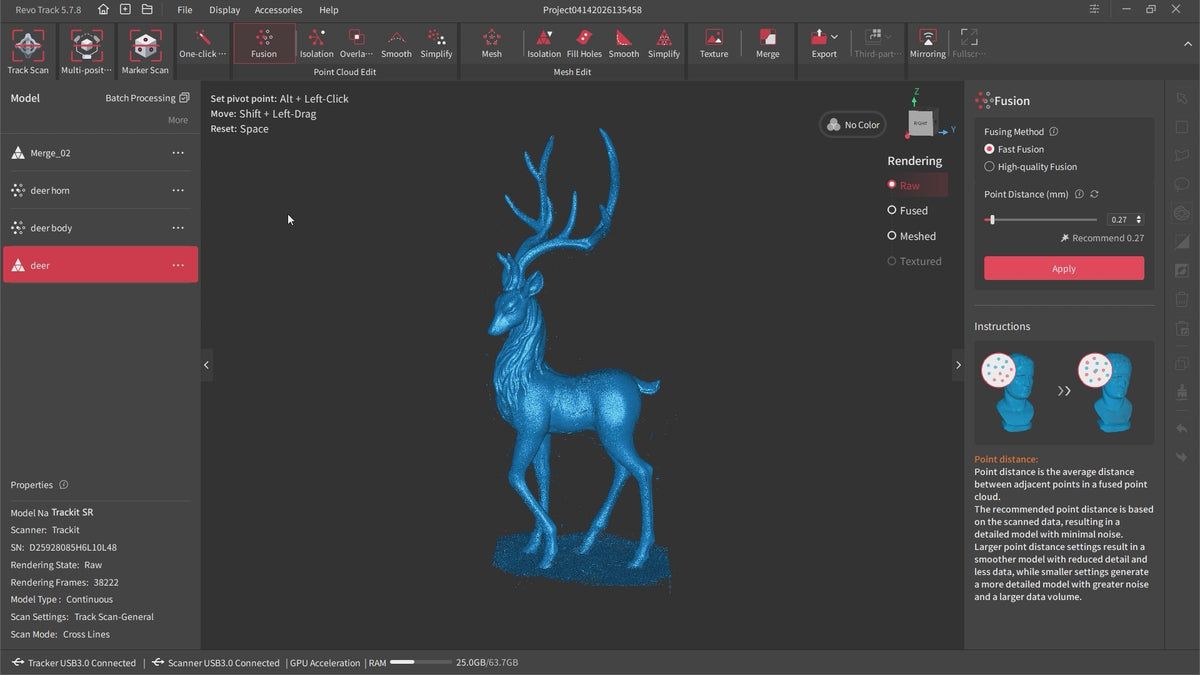

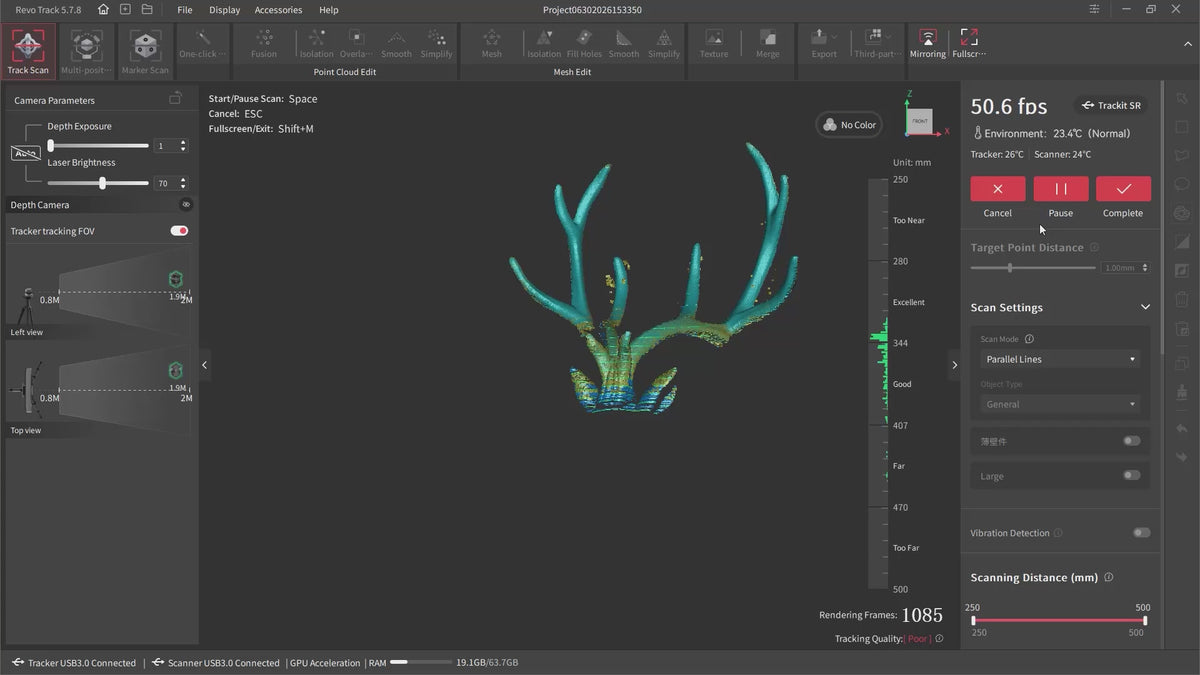

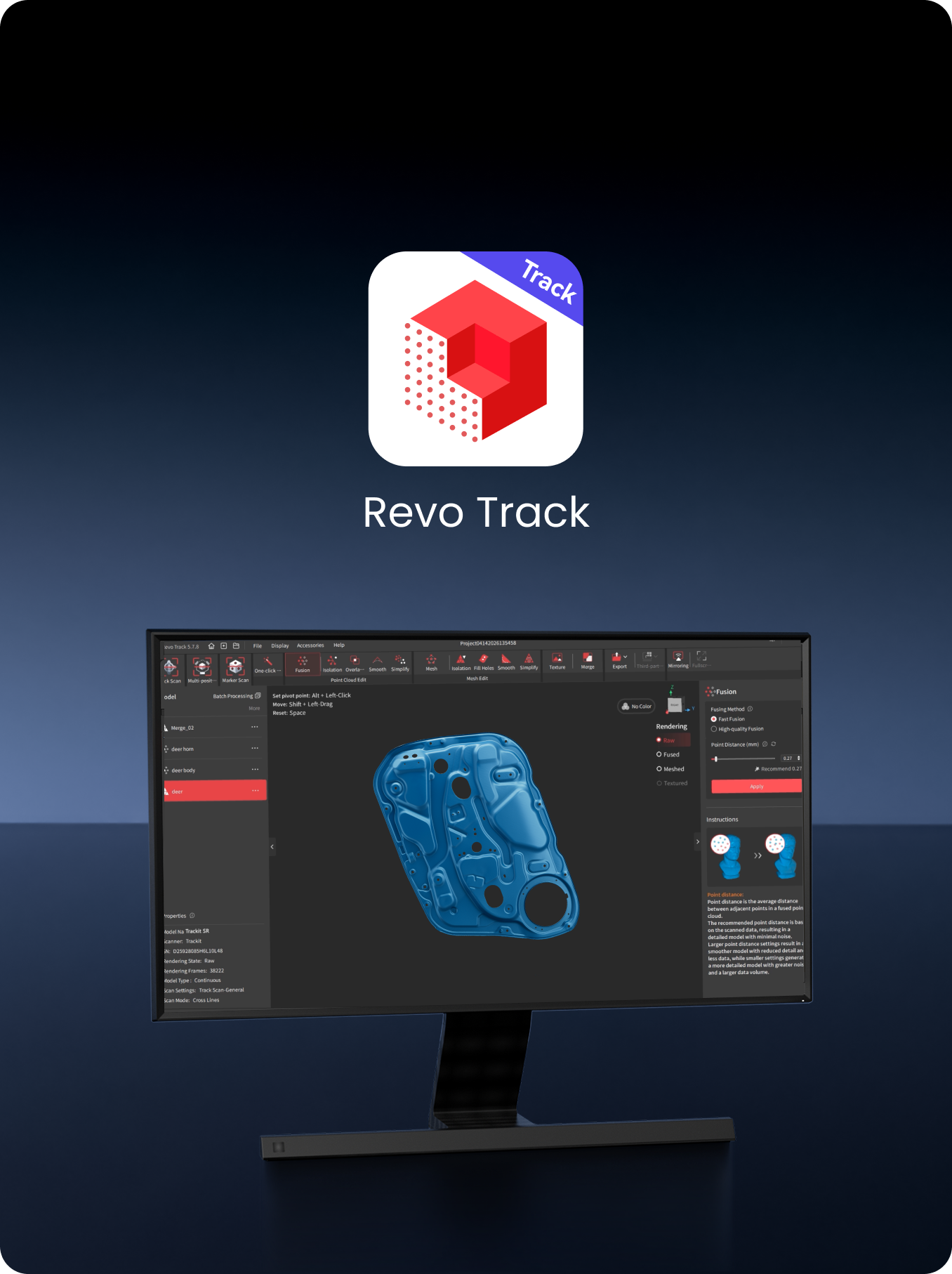

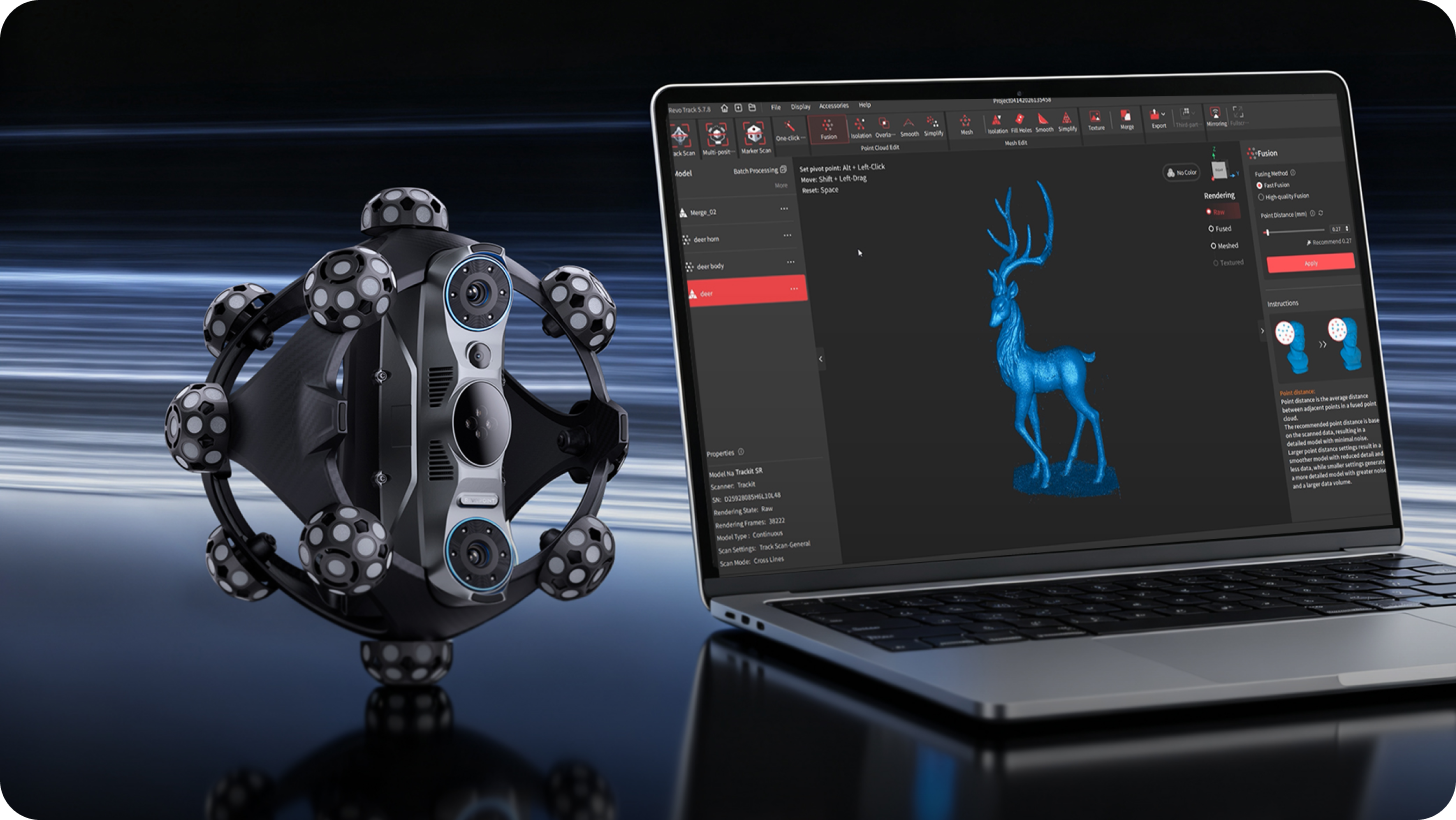

Revo Track：無料スキャンソフトウェア
Trackit SR専用の無料かつ高機能なソフトウェアで、4つの簡単なステップで直感的に3Dモデルを作成・書き出しできます。
対応OS： Windows
出力フォーマット： PLY、OBJ、STL、ASC、3MF、GLTF、FBX
細かなスキャン設定で、スキャンプロセスのあらゆる面をコントロール。最適なポイントクラウドキャプチャーを実現します。

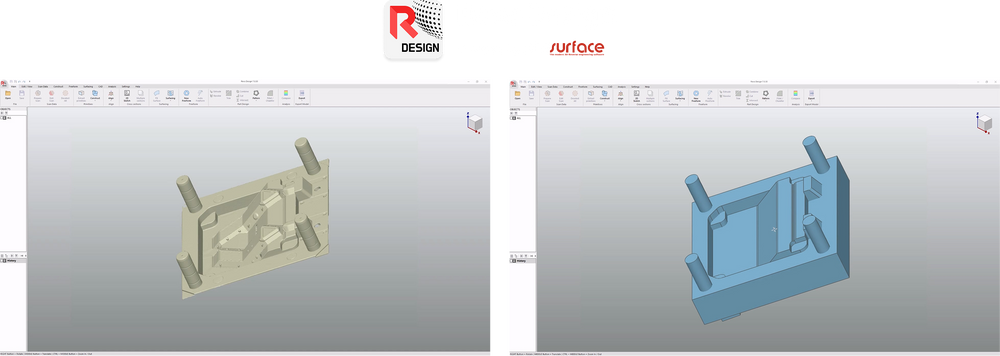

※Revo Designは別売りです。
Trackit SR 3Dモデルギャラリー
カラーソファ
バイク

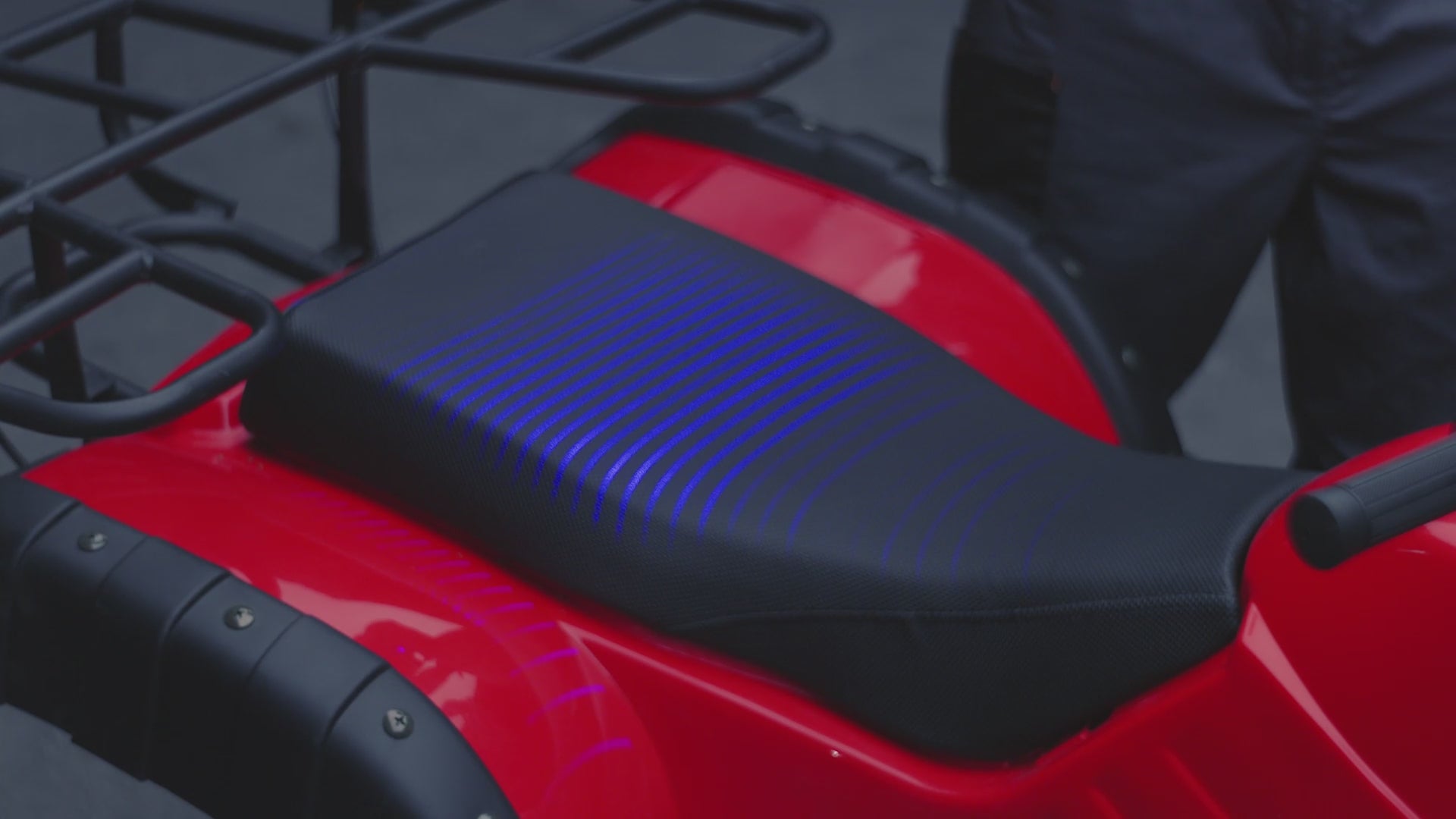

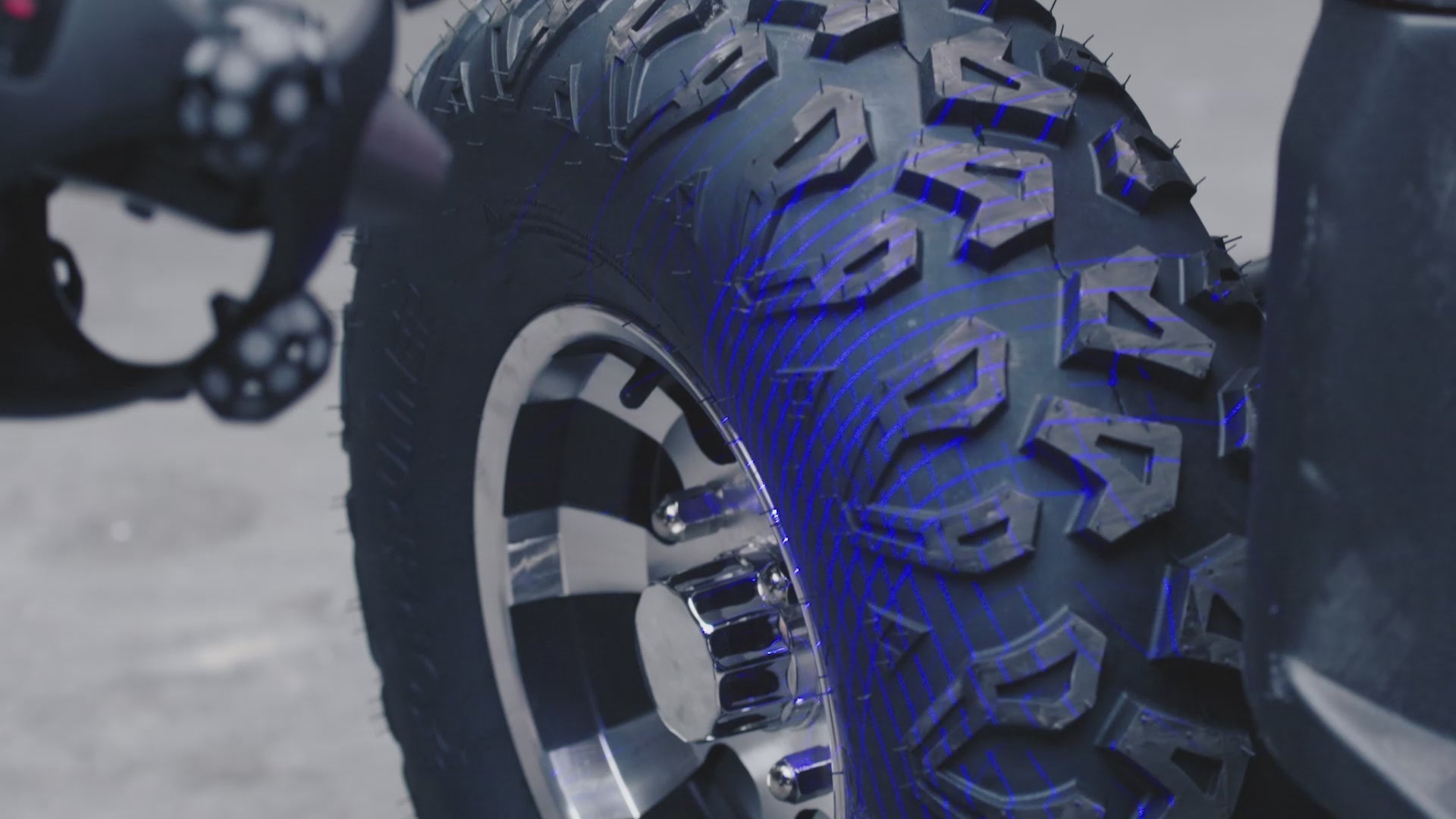

ATV
薄型ワーク
プロフェッショナルソリューション

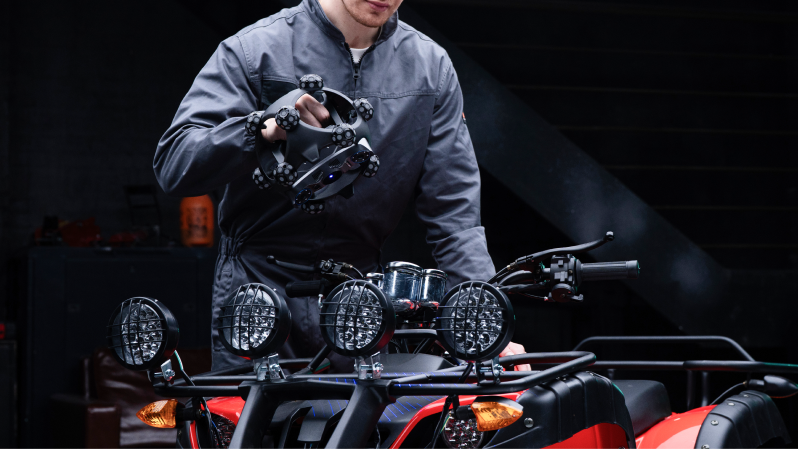

自動車向けアプリケーション
マーカー不要で、車両全体から細部のコンポーネントまで迅速にスキャン。修理・復元・プロトタイピング・品質管理など、幅広い用途に対応します。
品質管理
迅速に生成した3Dモデルを活用し、寸法検査による製品品質の確保とQCプロセスの効率化を実現します。
アート・クリエイション
金属・石膏・陶器・木製彫刻の細かな表面ディテールとテクスチャをマーカー不要で精細にスキャン。デジタルアート・アーティファクト復元・VRコンテンツ制作に最適です。
ラピッドプロトタイピング
Trackit SRは、高精度な3Dスキャンにより迅速なプロトタイピングと設計検証を強力にサポート。複雑な形状もすばやく捉え、製品開発の加速と市場投入期間の短縮に貢献します。

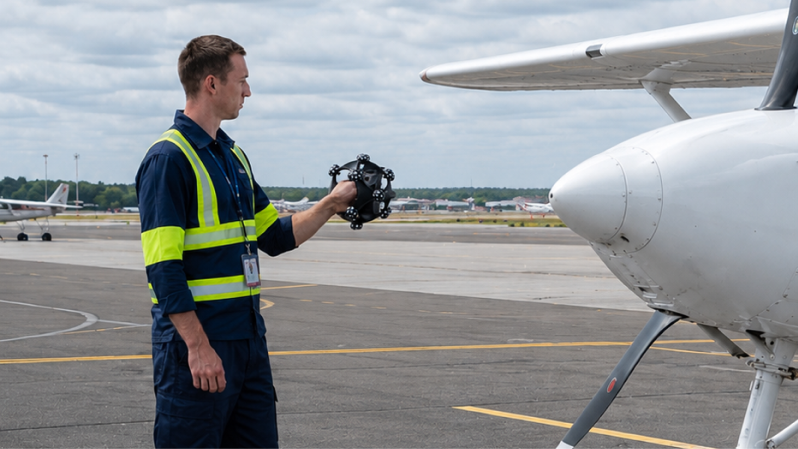

航空宇宙
Trackit SRのオプティカルトラッキングシステムで航空機を効率的に評価・修理。部品の摩耗・疲労の評価や交換部品の製作に向けて、対象パーツを迅速にスキャンします。
Trackit SRが選ばれる理由
" With optical tracking, marker-free scanning, and wireless capability, the Trackit SR aims to meet the demand of industrial metrology, reverse engineering, and on-site quality inspection. "
" Trackit SR allows the manufacturer to bypass two typical hurdles of traditional laser tracking scanners: the application of reference marks on the object and the cable connection to the computer. "
" Trackit SR is an industrial-grade addition to the professional 3D scanner market, designed for high-accuracy work that can move from the measurement lab to the shop floor, and out into the field. "
" Die Kombination aus optischem Tracking (ohne Marker), völlig kabelloser Wi-Fi-6-Anbindung, dem flexiblen Standalone-Modus und den starken Lasermodi für dunkle Oberflächen sollte höchstwahrscheinlich eine Erleichterung im Workflow bringen. "
パッケージ内容
スタンダードセット

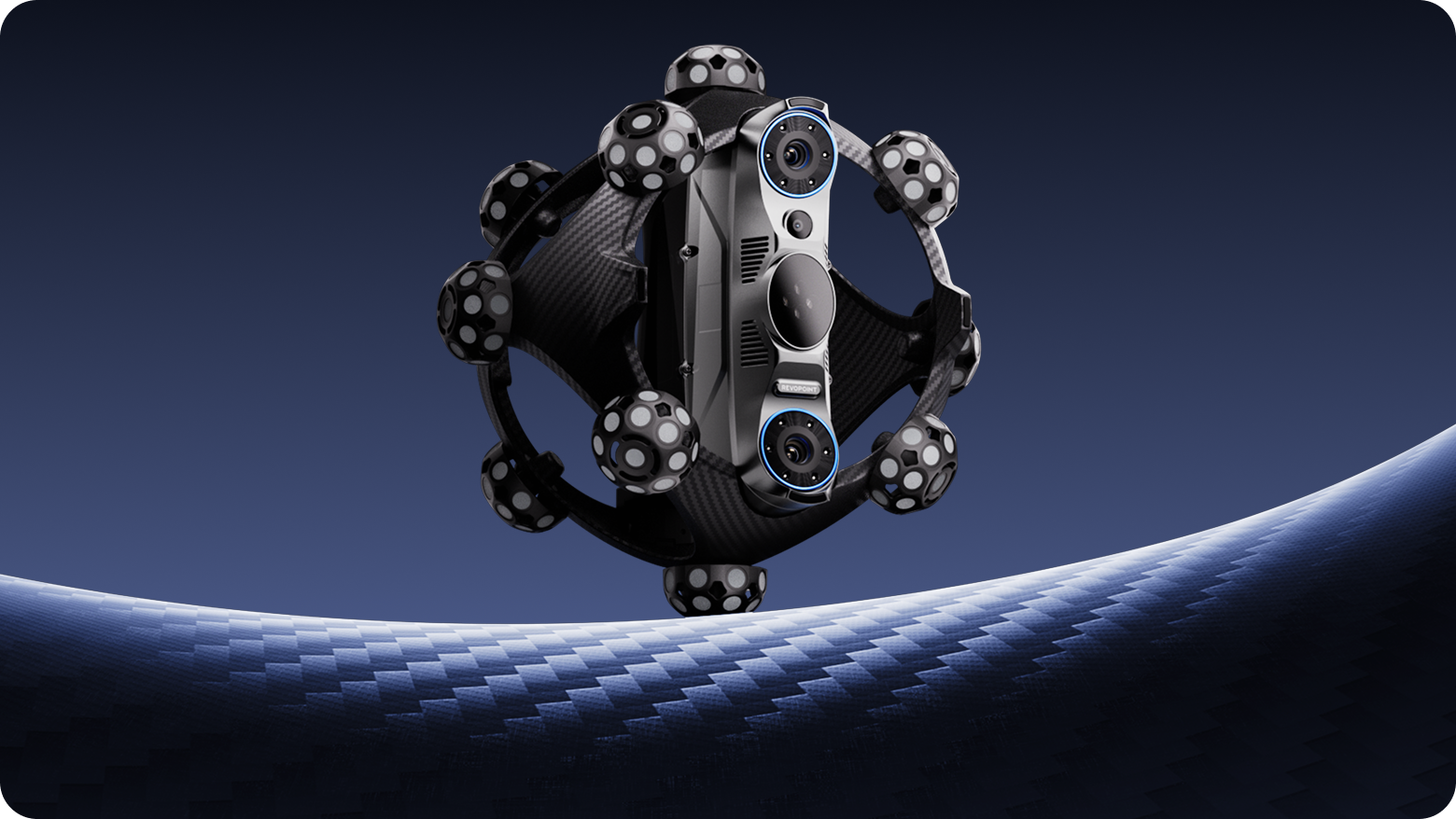

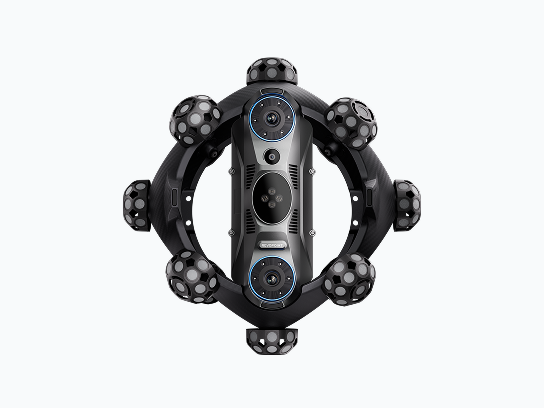

スキャナー

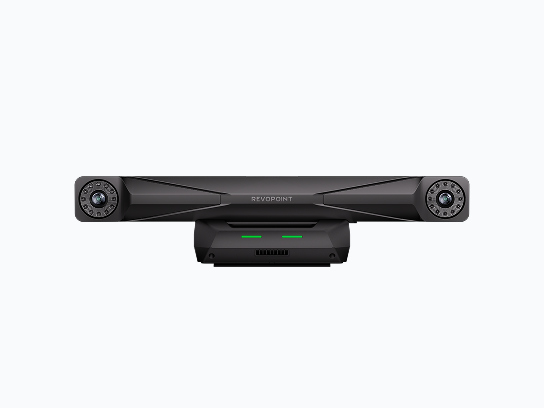

トラッカー

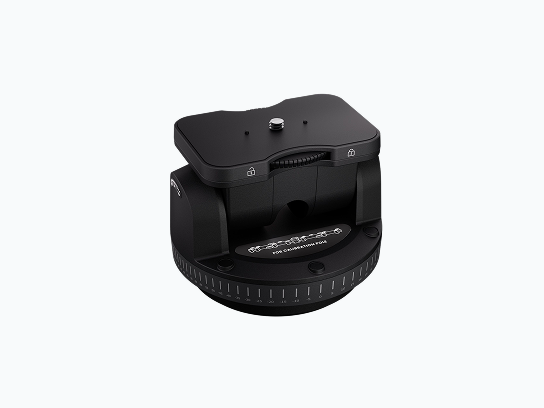

自動キャリブレーション デュアルアクシスジンバル

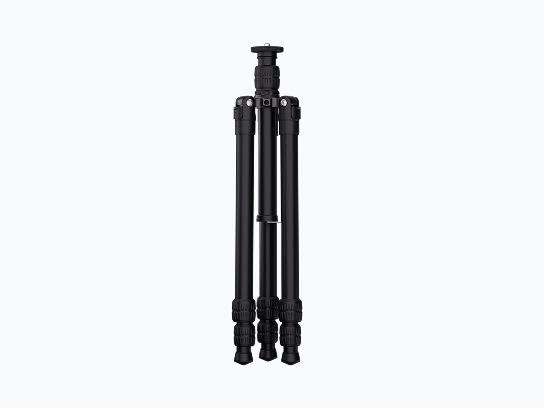

三脚

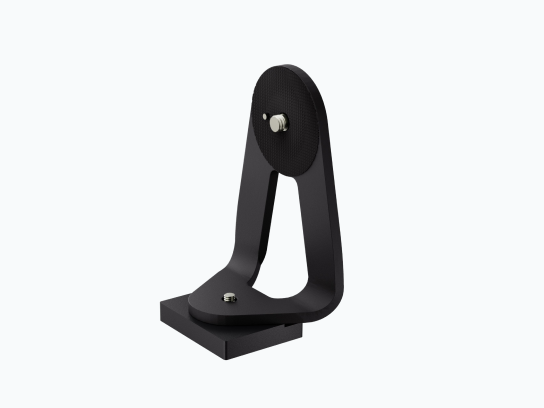

ジンバルアダプタープレート

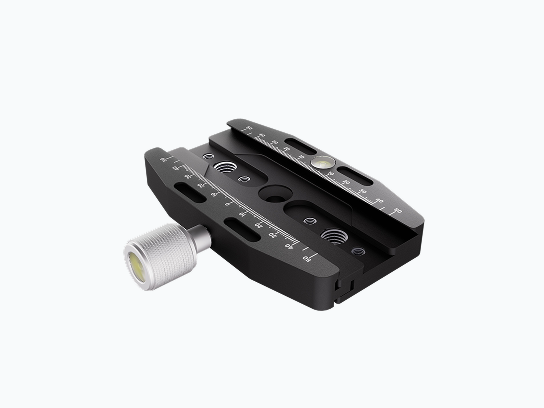

クイックリリースクランプ

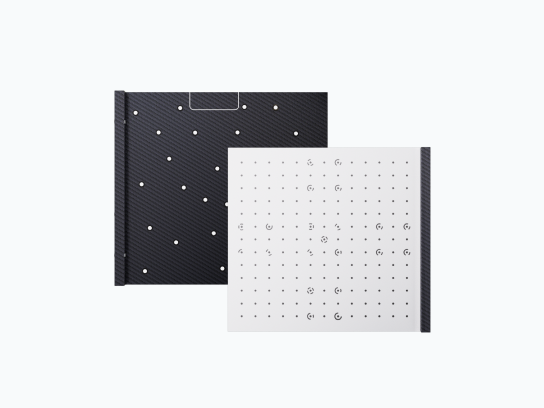

キャリブレーションボード

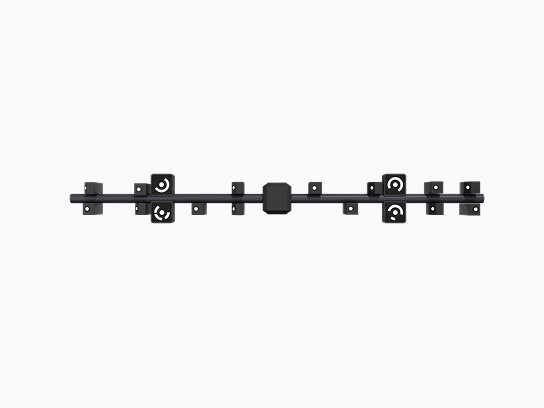

キャリブレーションポール

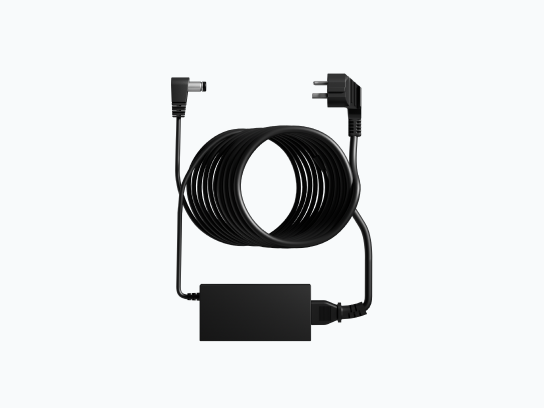

電源アダプター

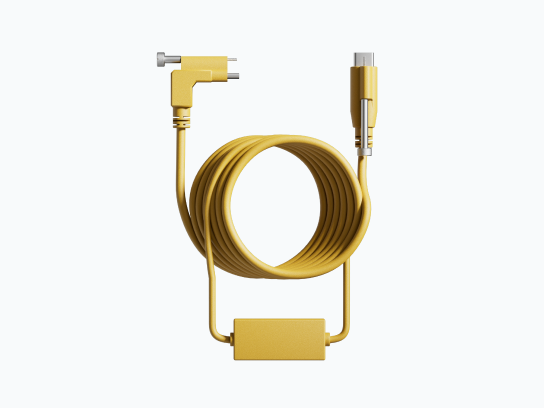

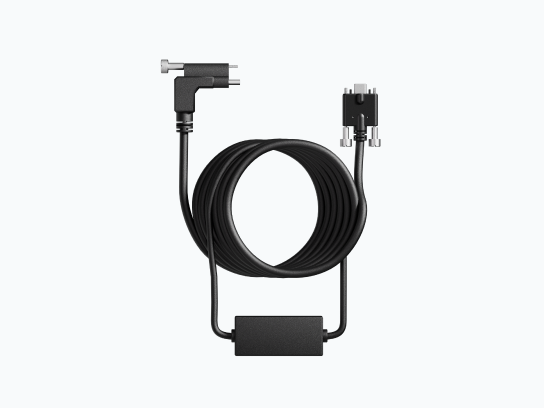

トラッカーPCケーブル（トラッカー - PC）

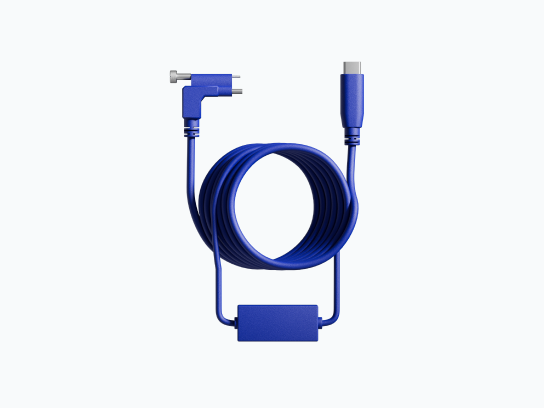

スキャナーPCケーブル（スキャナー - PC）

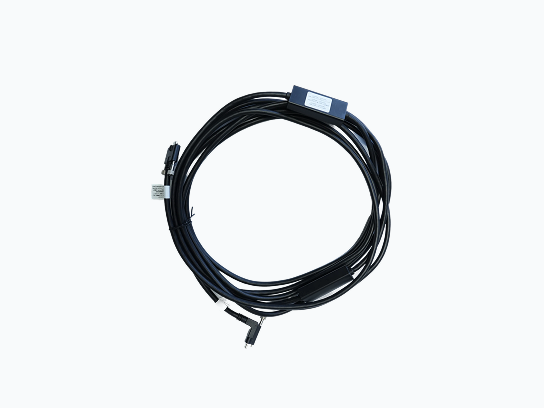

スキャナーケーブル（トラッカー - スキャナー）
ジンバルケーブル（トラッカー - ジンバル）

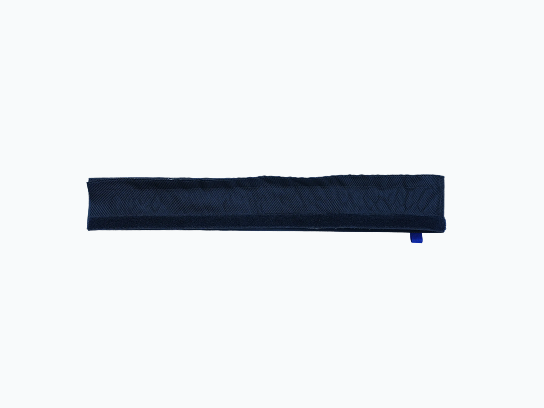

ケーブルスリーブ

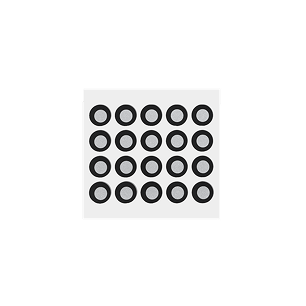

マーカー × 20（磁着式）

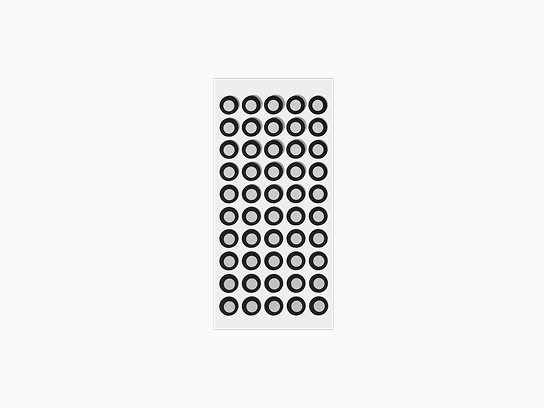

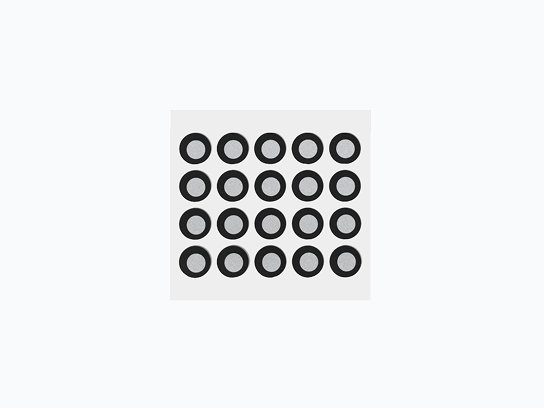

マーカー × 200（粘着式）

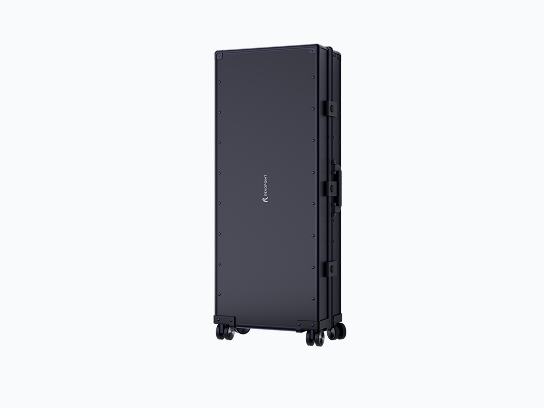

キャリーケース（キャスター付き）

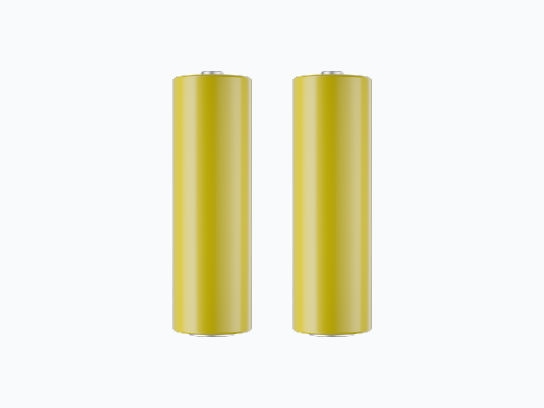

スキャナーバッテリー × 2

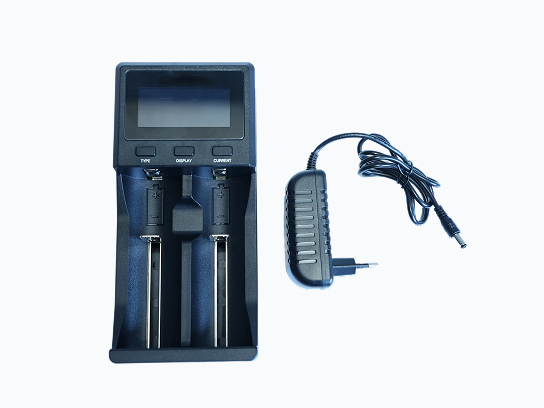

スキャナーバッテリーチャージャー

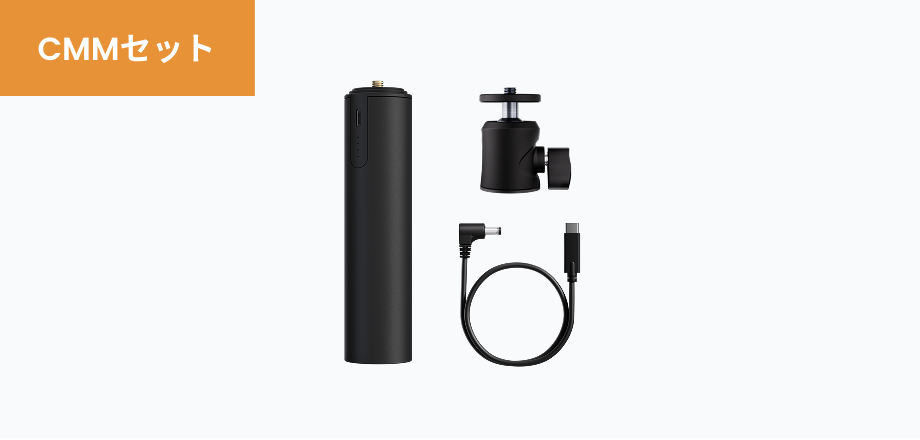

CMMセット

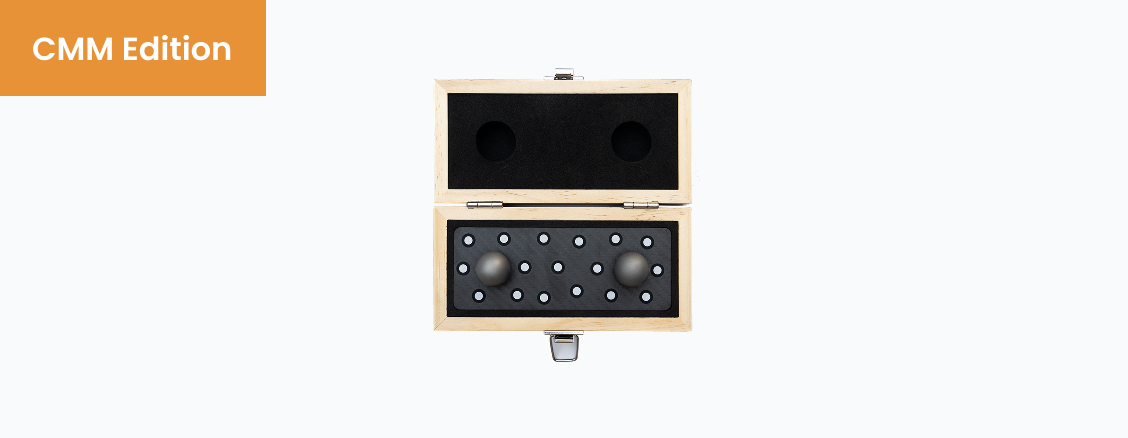

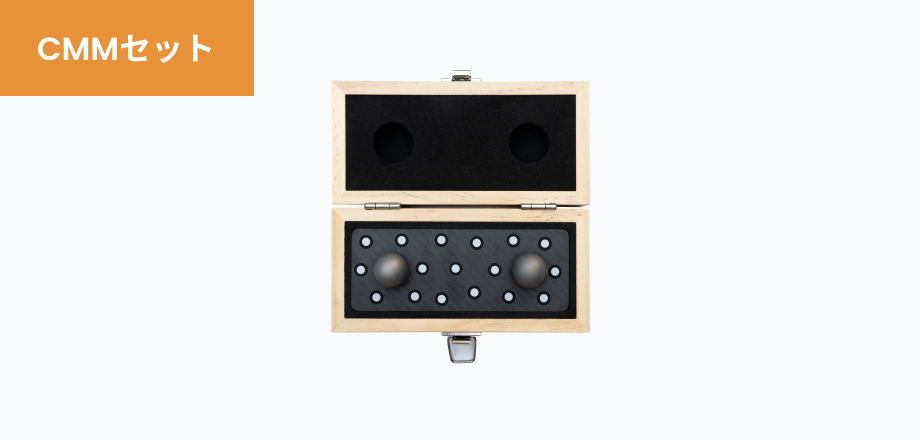

ボールプレート
Revo Measureソフトウェア（1年間ライセンス）
※Windows 10/11のみ対応
仕様
Trackit SR 3Dスキャナー
トラッカー
