RANGE 3

ハイライト

広範囲を効率よくスキャン

距離1,000 mmで最大687 × 672 mm

2つのスキャンモード

VCSEL近赤外構造化光
11本の平行赤外線レーザーライン

※RANGE 3 Proのみ対応

1台で、幅広いサイズに対応

20 mm～4 mまで対応

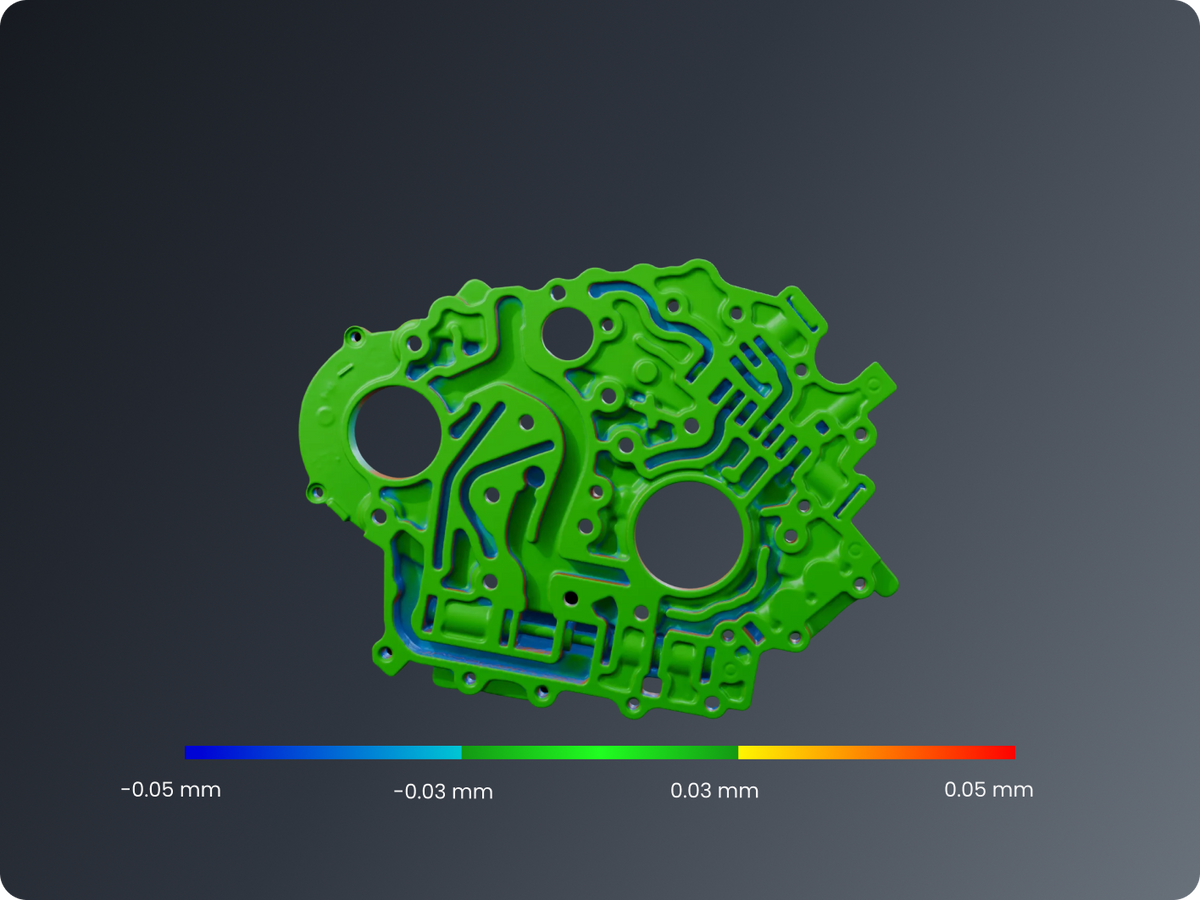

体積精度：最大0.03 mm + 0.2 mm × L（m）

※RANGE 3 Proのレーザーラインモードのみ対応

マルチラインレーザースキャン

最大105 fps

※RANGE 3 Proのみ対応

マグネットで装着、すぐにスキャン

最大3時間のバッテリー駆動で、ケーブルレススキャンを実現。

色を活かしたトラッキング

マーカー不要のレーザースキャンで、

位置合わせも簡単に

※RANGE 3 Proのレーザーラインモードのみ対応。

100,000ルクスの屋外スキャンに対応

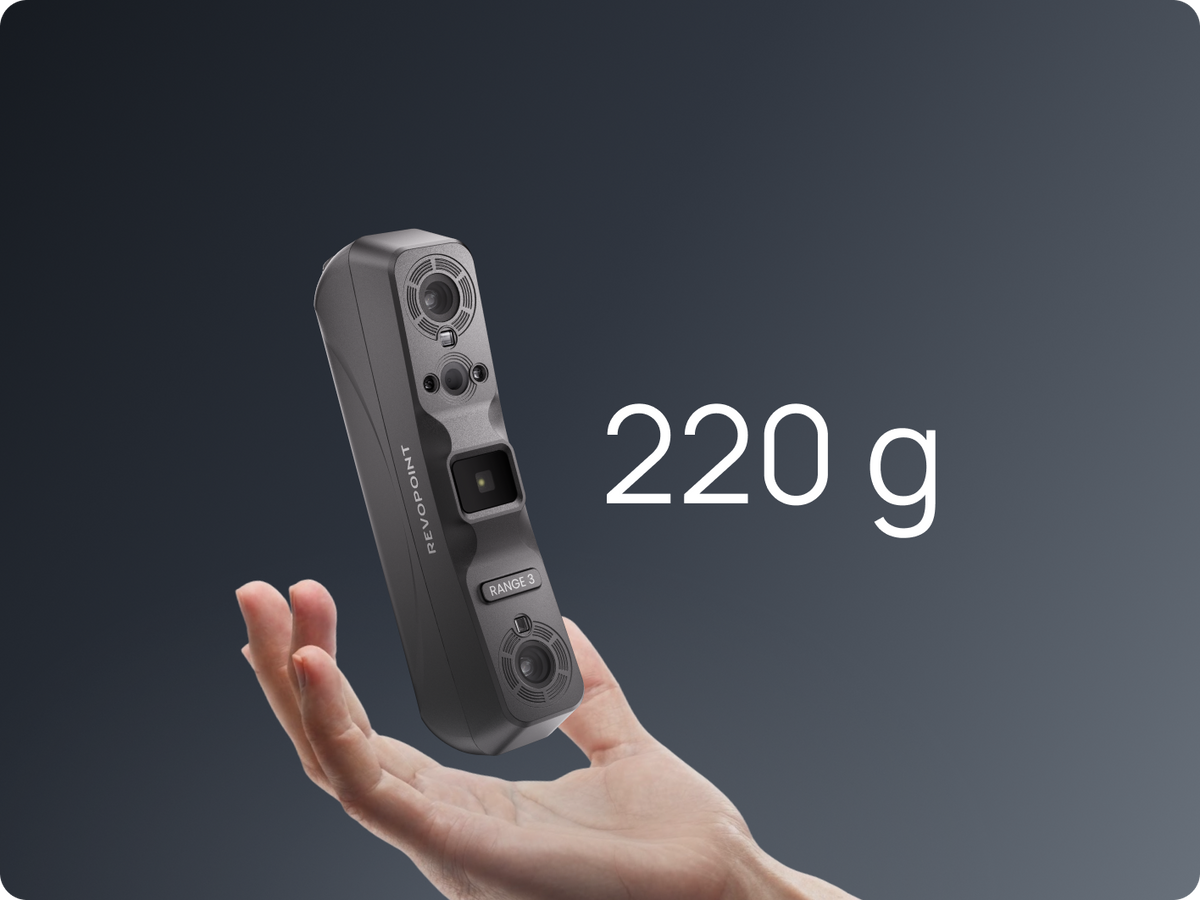

超軽量＆ポケットサイズ

3DGS

実物そのままの質感を1:1で再現

AI自動認識・切り出し

Revoソフトウェアエコシステム

主な機能

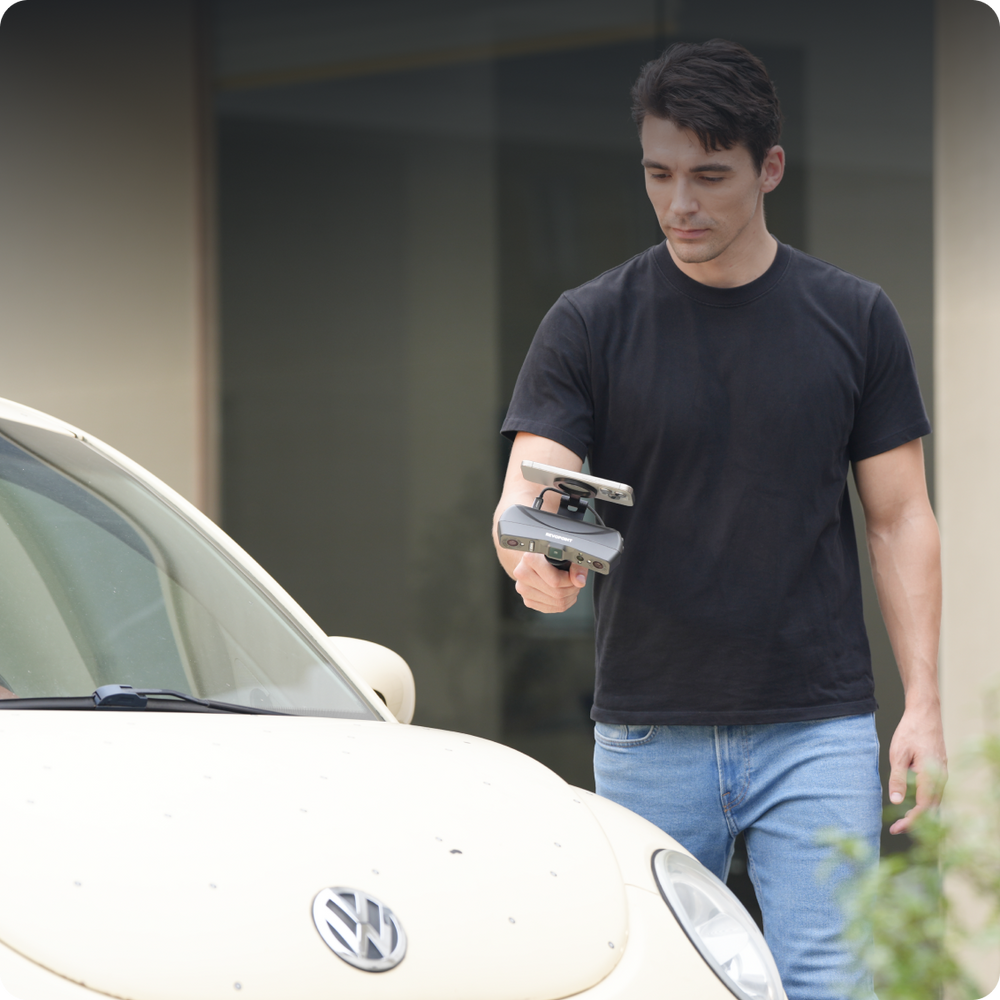

広範囲を、より効率的にスキャン

作動距離200〜1000mm、1000mm時の1フレームあたりの最大スキャン範囲は687×672mmを実現。ワーク表面の穴、エッジ、形状の変化といった細部までしっかり捉え、小型部品から大規模シーンまで、あらゆるモデリングニーズにシームレスに対応します。

2つのスキャンモードで、
多様なニーズに対応

近赤外VCSEL構造化光

RANGE 3は近赤外VCSEL構造化光を採用。高密度のスペックルパターンを利用し、最大30 fpsで深度データを取得できます。

※RANGE 3 / RANGE 3 Proの両モデルに対応

11本の平行赤外線レーザーライン

最大105 fpsの高速・高精度スキャンで、中・大型対象物を効率よくデジタル化。高い精度が求められる産業用途に適しています。

※RANGE 3 Proのみ対応

1台で、幅広いサイズに対応

20 × 20 × 20 mmの小型部品から4 × 4 × 4 mの大型対象物まで、幅広いサイズを手軽にスキャン。
スキャナーを切り替えることなく、さまざまな用途に対応できます。

プロ仕様の高精度3Dスキャン

複雑な形状の部品から大型オブジェクトまで、高精度にスキャン。
リバースエンジニアリング、3Dプリント、精密部品の3Dモデリングなど、幅広い用途に対応します。

RANGE 3 RANGE 3 Pro

0.05 mm + 1 mm × L（m）最大0.03 mm + 0.2 mm × L（m）

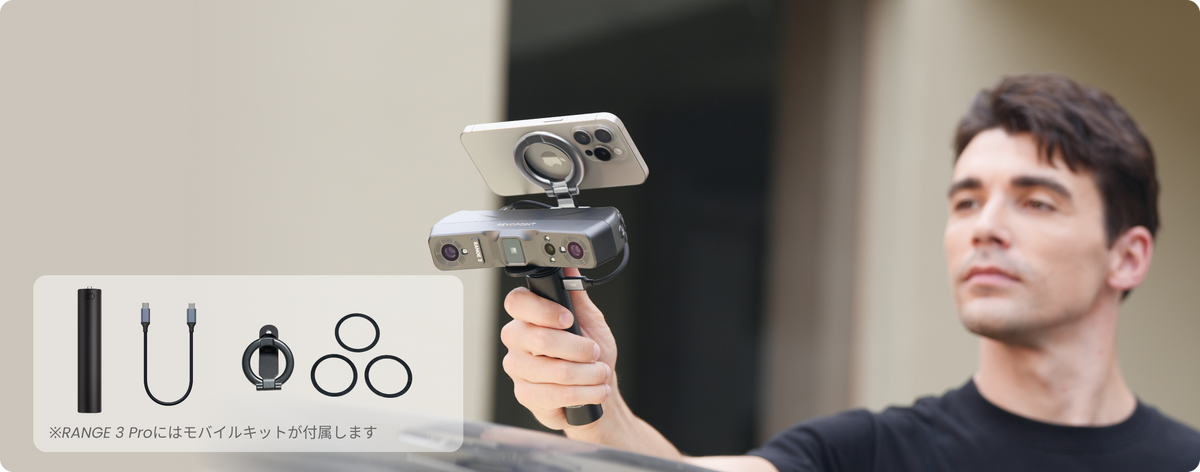

ピタッと装着、サッとスキャン

Wi-Fi 6を内蔵し、5,000mAhのバッテリーで最大3時間の連続使用に対応。マグネット式スマホホルダーでスマホをサッと固定し、ケーブルに縛られず、スキャン対象の周囲を自由に動きながらスキャンできます。

※RANGE 3 Proにはモバイルキットが付属します。

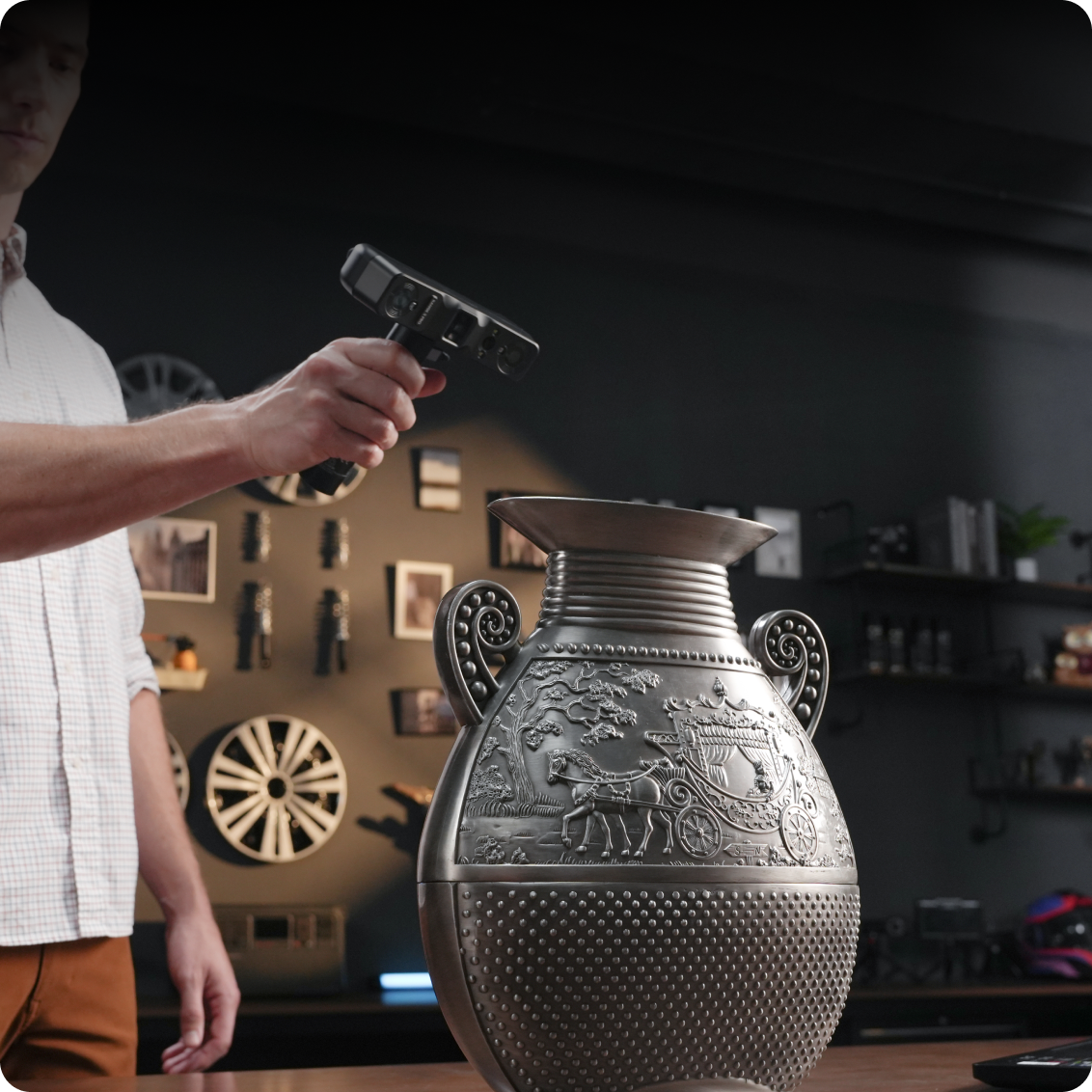

色を活かしたトラッキング

形状データとともに、物体表面の色やテクスチャも簡単に取得。模様が豊かな物体や形状の特徴が少ない物体でも、色情報を活用した柔軟なトラッキングが可能です。レーザーラインモードにも対応しています。

※カラートラッキングはPCのみ対応。独立GPUが必要です。

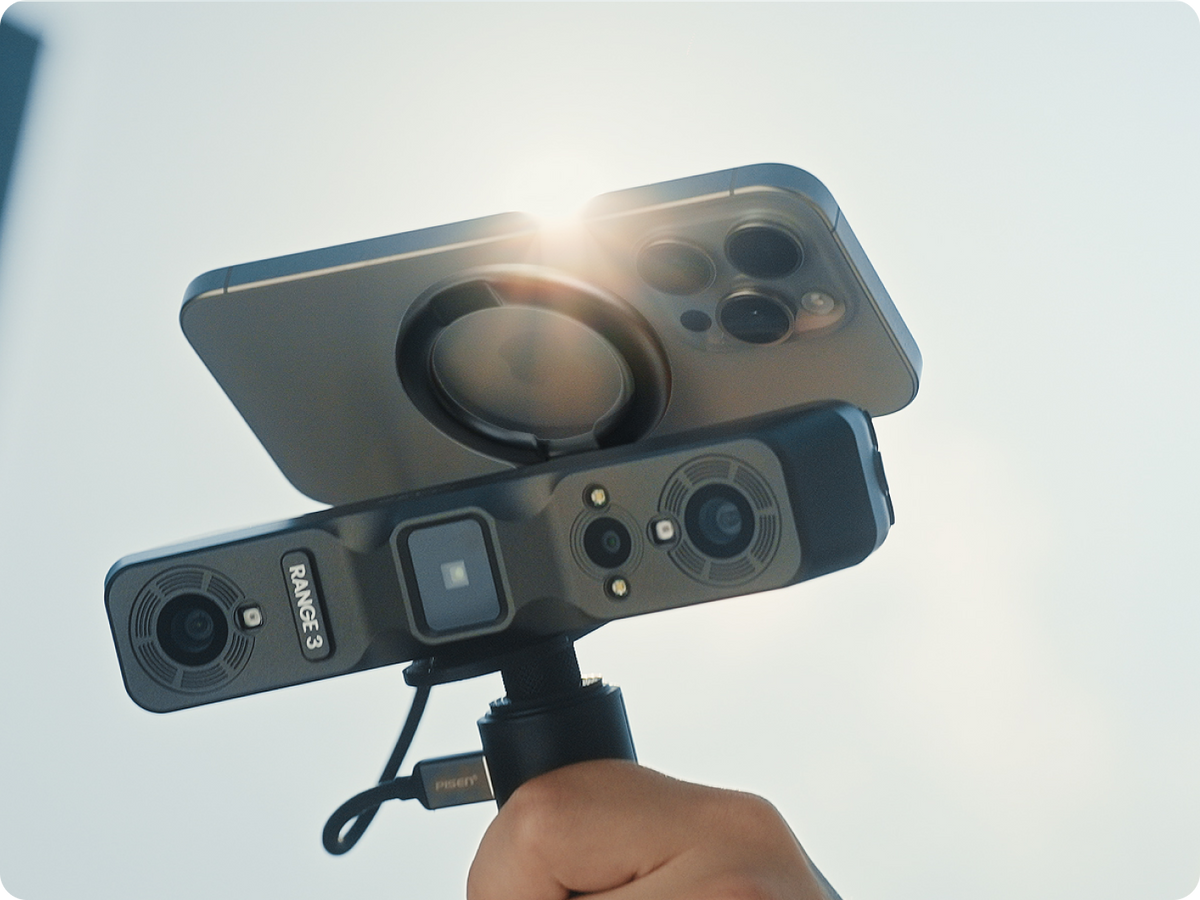

最大100,000ルクスの屋外スキャンに対応

最大100,000ルクスの環境光に対応し、直射日光の下でも途切れることなく、スムーズな屋外スキャンを実現します。

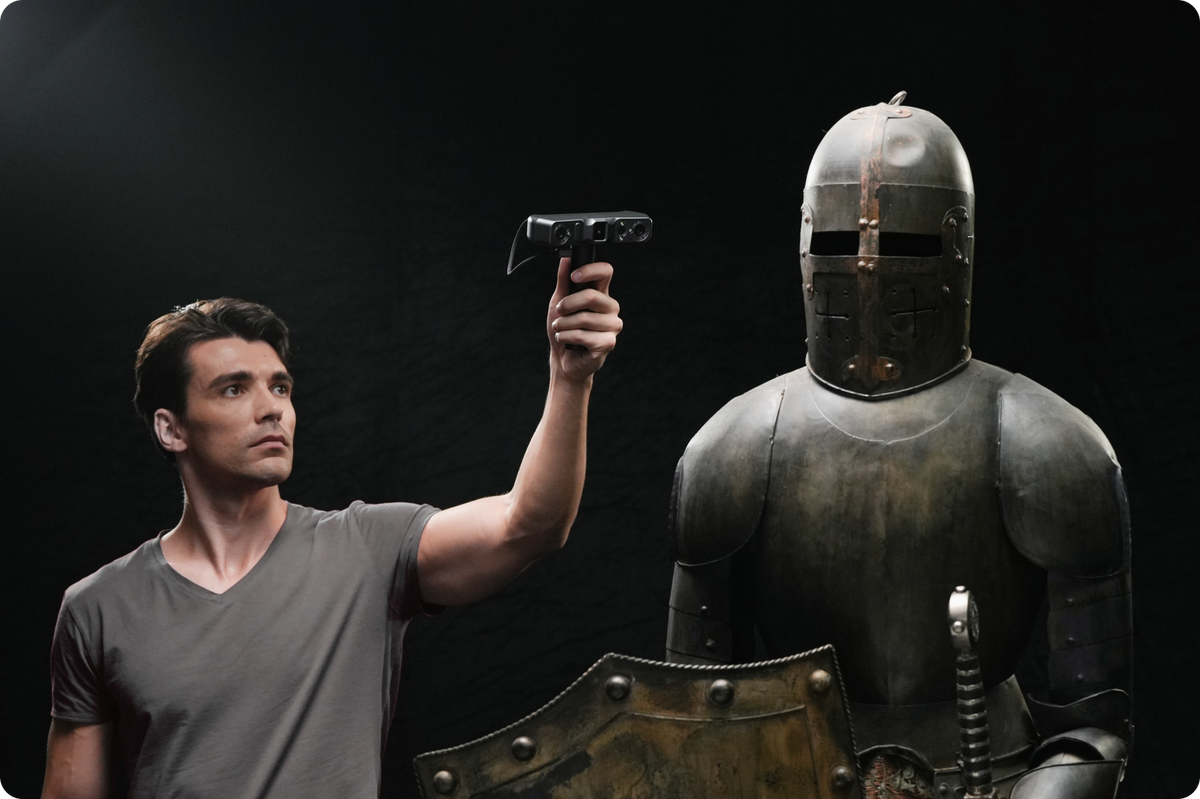

マーカー不要で、スムーズにスキャン

RANGE 3 Proは、レーザーラインモードでもマーカーなしでスキャン可能。形状の特徴と色情報を活用したトラッキングにより、良好なスキャンデータを取得しながら、事前準備の時間を短縮できます。

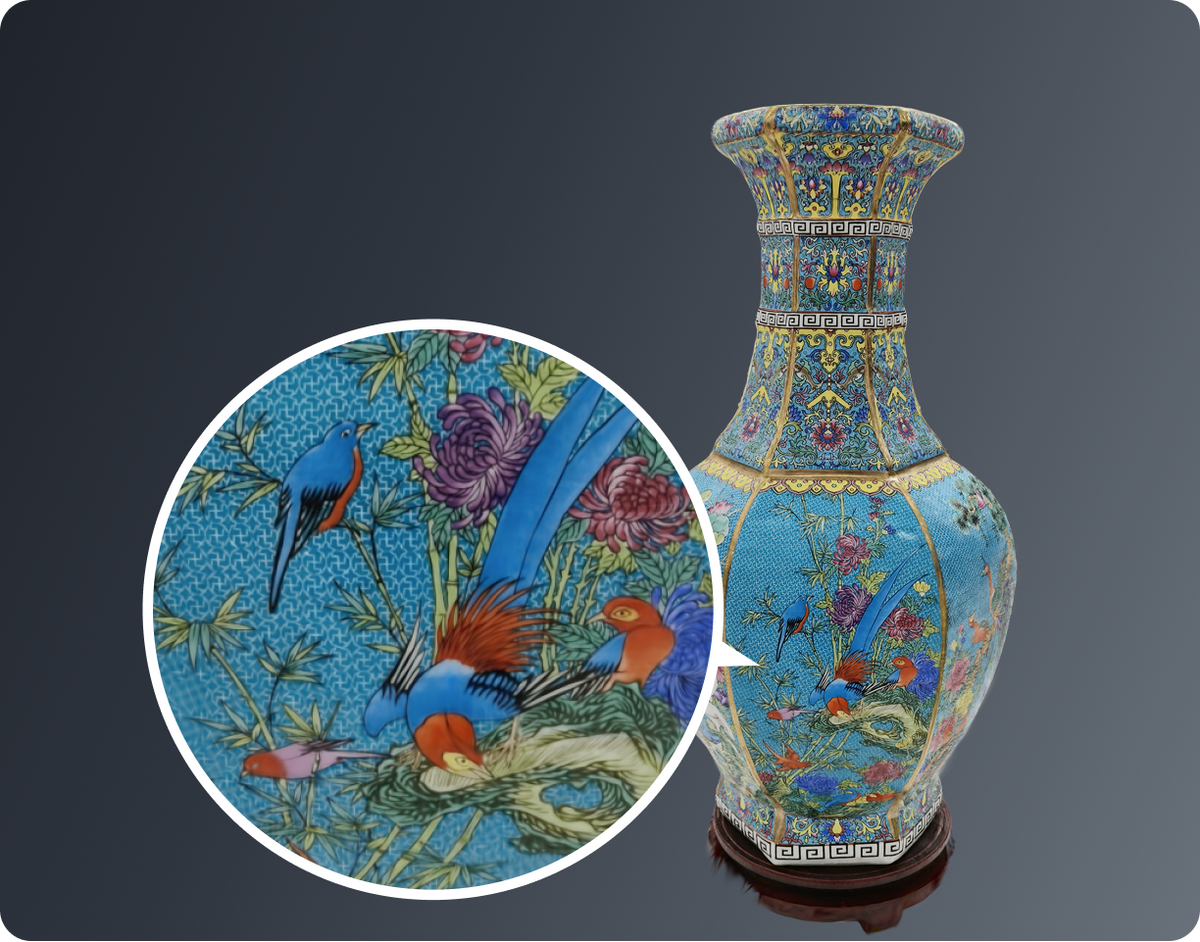

3D Gaussian Splatting（3DGS）

3DGS技術を活用し、スマートフォンでテクスチャをよりリアルに再現。点群データを実物大（1:1）のフォトリアルなGaussian Splattingモデルに変換し、.splat形式でエクスポート可能。没入感あふれる3Dコンテンツ制作に活用できます。

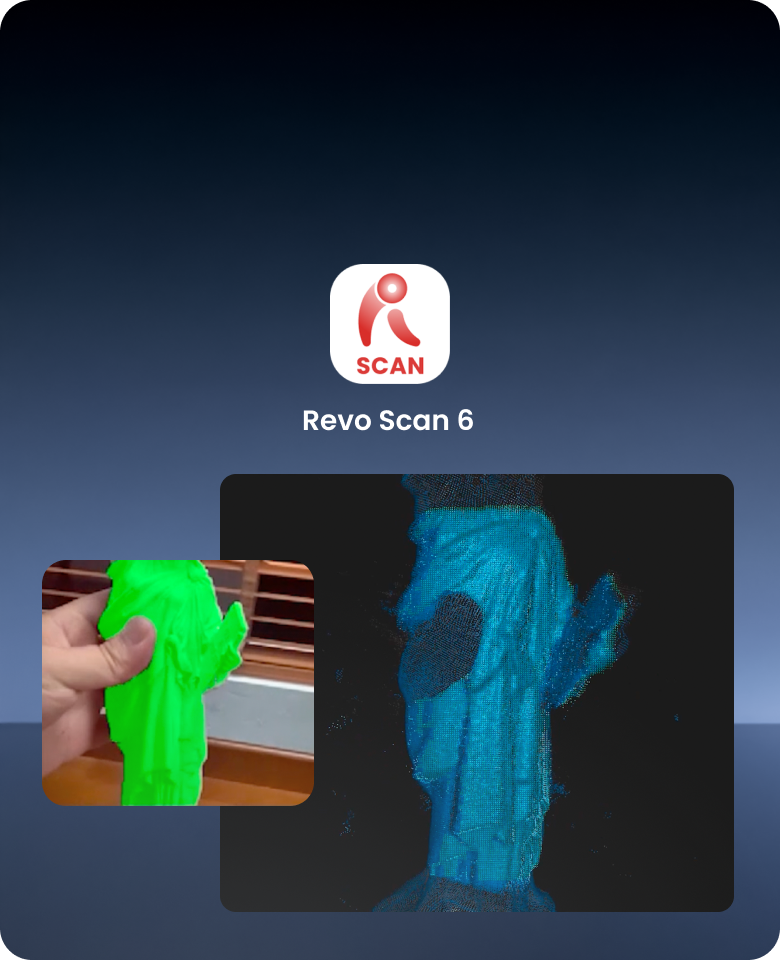

AIによる自動抽出・トリミング

AIがワンクリックで対象物を識別・追跡し、背景の点群データを自動除去。レーザースキャン後は、RGBカメラの画像上で直接トリミングできます。

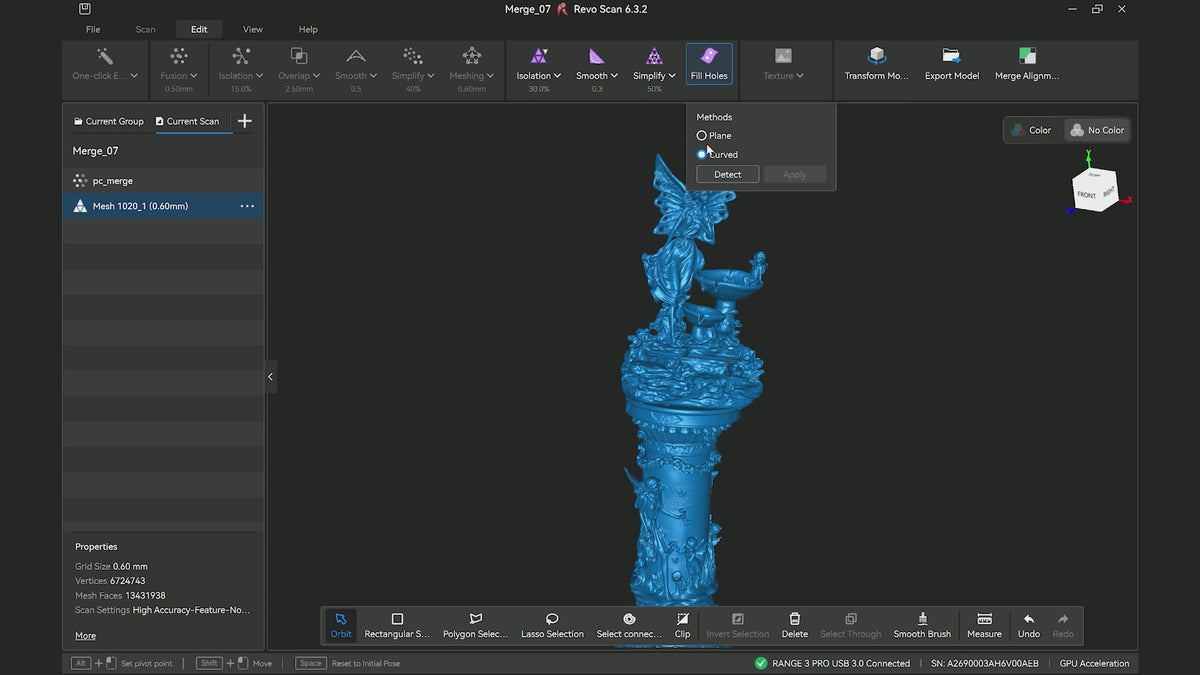

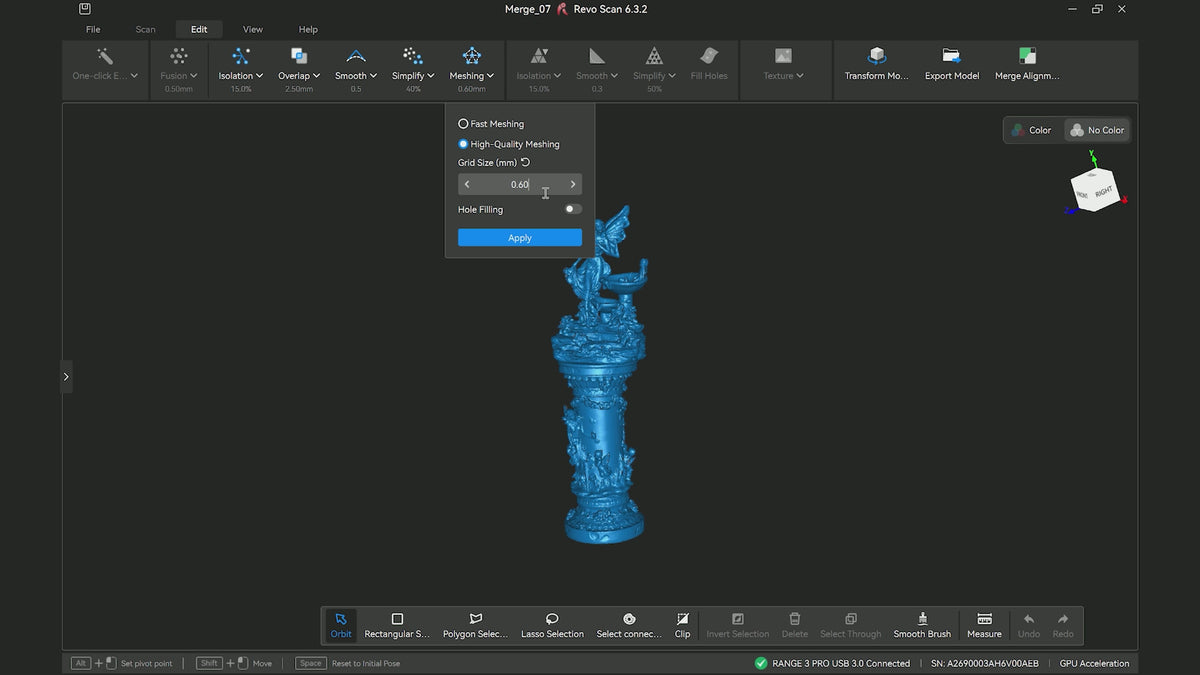

Revo Scan 6：
AI搭載の3Dスキャン後処理ソフトウェア

Revo Scan 6は、AIを活用したインテリジェントな自動後処理により、スキャンデータを実用可能な3Dモデルへと変換します。

対応OS：Windows、macOS、Android、iOS
出力形式：PLY、OBJ、STL、ASC、3MF、glTF、FBX、Splat

スキャンデータ処理編集エクスポート

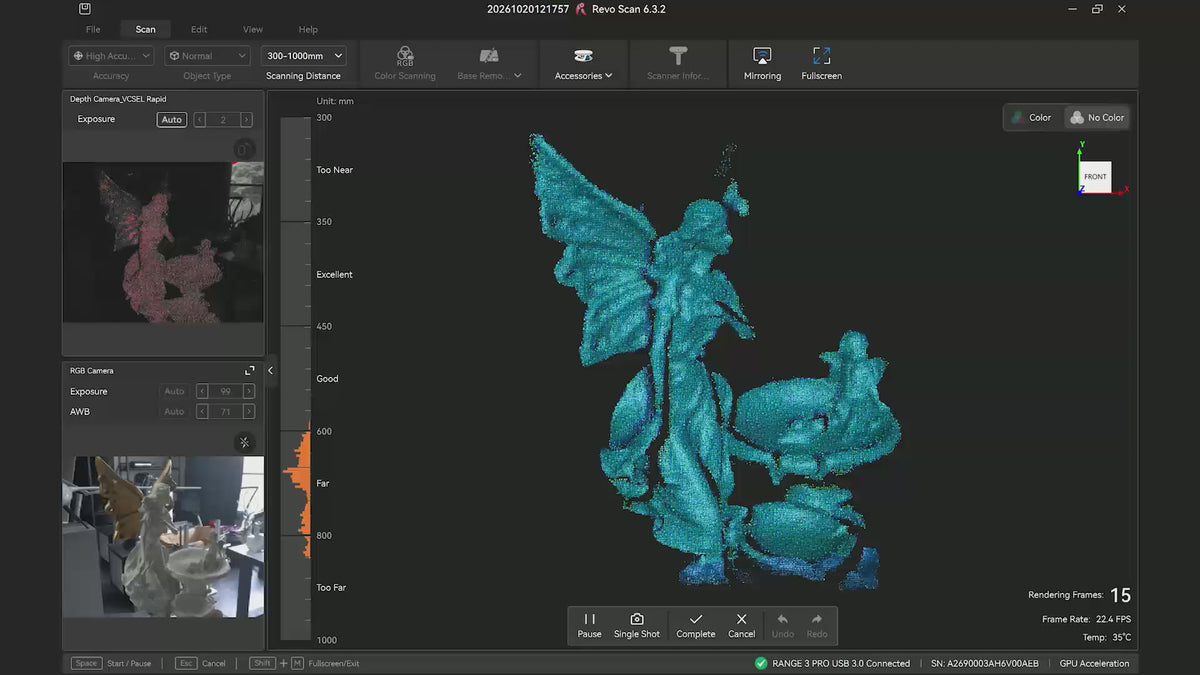

詳細なスキャン設定により、スキャンプロセスの各項目を細かく調整し、最適な点群データを取得できます。リアルタイムで点群を確認しながら、必要なデータが十分に取得できているかをチェックできます。

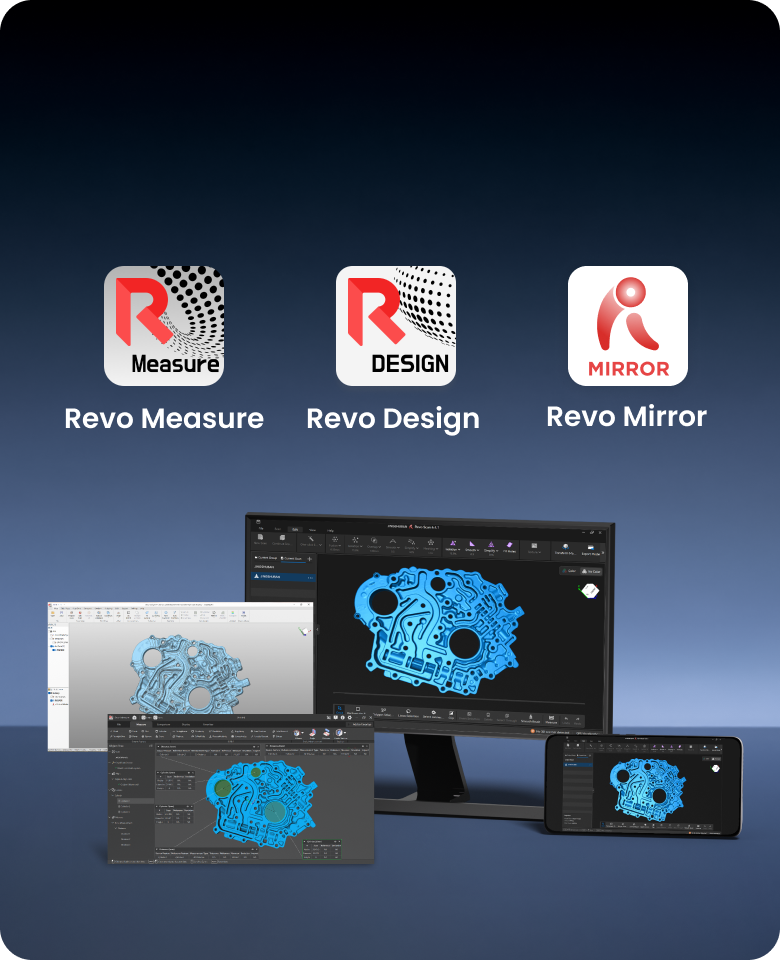

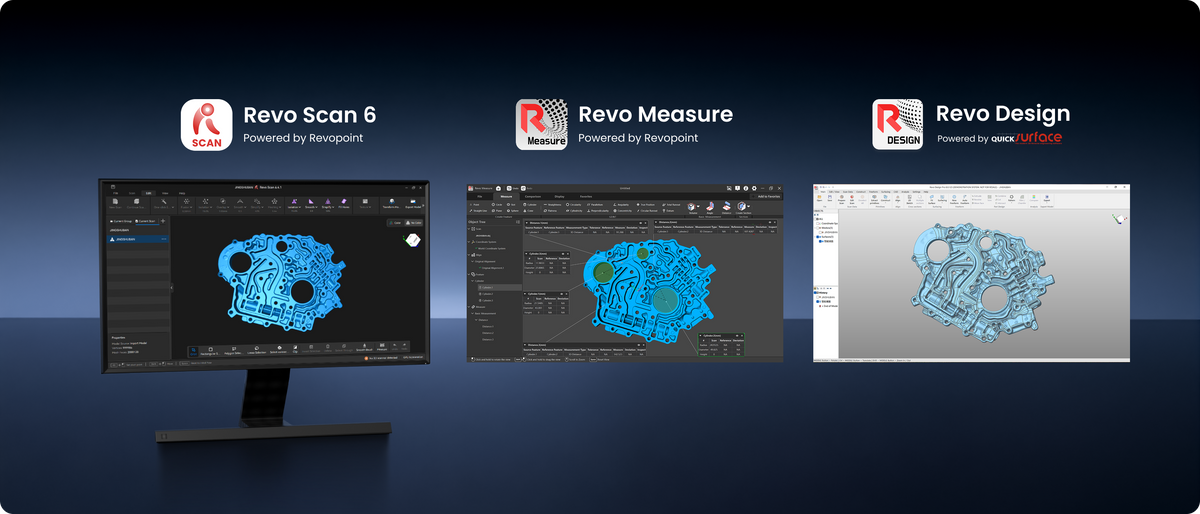

シームレスに連携する3Dスキャンエコシステム

複数のソフトウェアを使い分ける手間を軽減。Revo Scan 6、Revo Design、Revo Measureがシームレスに連携し、3DスキャンからCAD設計、検査までの一貫したワークフローを実現します。

RANGE 3によるスキャン実例

さらに詳しく ➡

エンジンバルブカバー

騎士の甲冑像

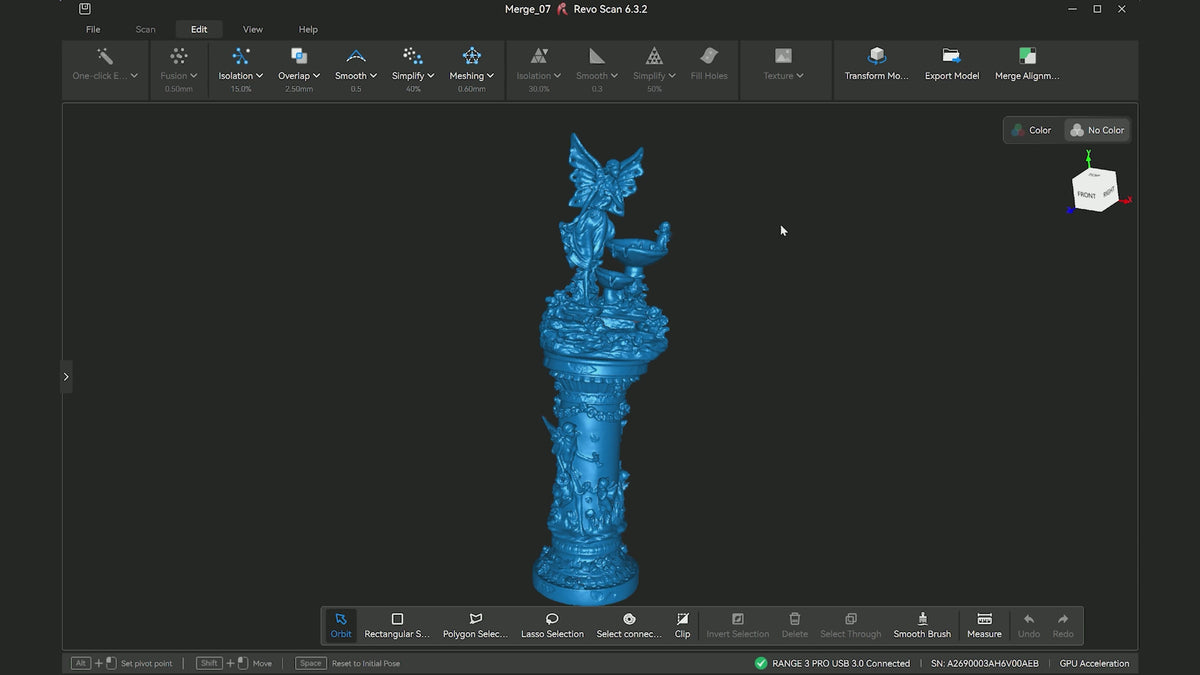

フェアリーの噴水像

レリーフ模様の花瓶

専門ソリューション

産業3Dデジタル化

機械設備やフレーム、大型組立品の3D形状を現場で丸ごとスキャン。最大4 × 4 × 4 mの対象物に対応し、1フレームあたり最大687 × 672 mmの広範囲をカバーします。

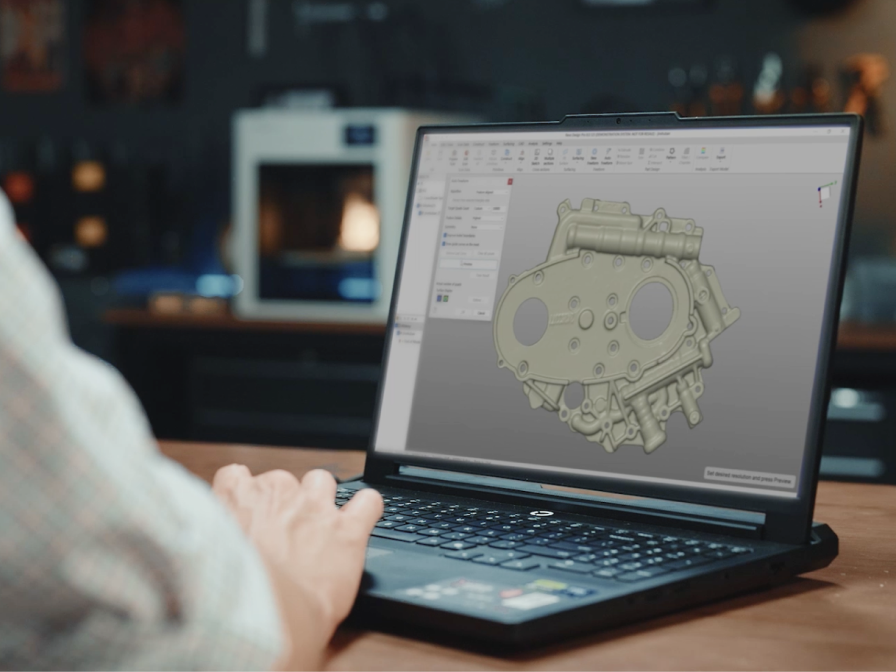

リバースエンジニアリング

最大0.03 mm + 0.2 mm × L（m）の体積精度で、部品や金型、各種コンポーネントをスキャン。CADモデルの再構築や設計変更に活用できます。

自動車分野

車体パネルや大型部品を離れた位置から広範囲にスキャン。Wi-Fi 6によるワイヤレス接続で、屋内外を自由に移動しながら、最大100,000ルクスの環境下でもスキャンできます。

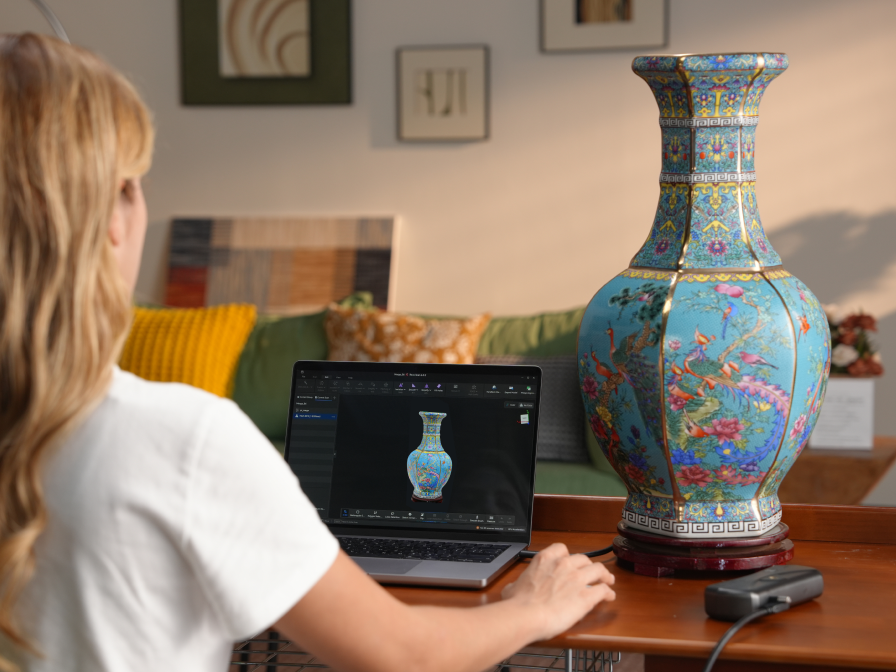

文化財デジタル保存

彫刻や文化財、大型展示物をフルカラースキャンでデジタル化。3DGS形式での出力にも対応し、表面の質感や色彩、立体形状を1回のスキャンで記録できます。

アート＆デザイン

最大30 fpsで全身や上半身をスキャン。衣服の色や質感を再現し、衣装のカスタマイズ、デジタルアバター制作、パーソナライズ製品の開発に活用できます。

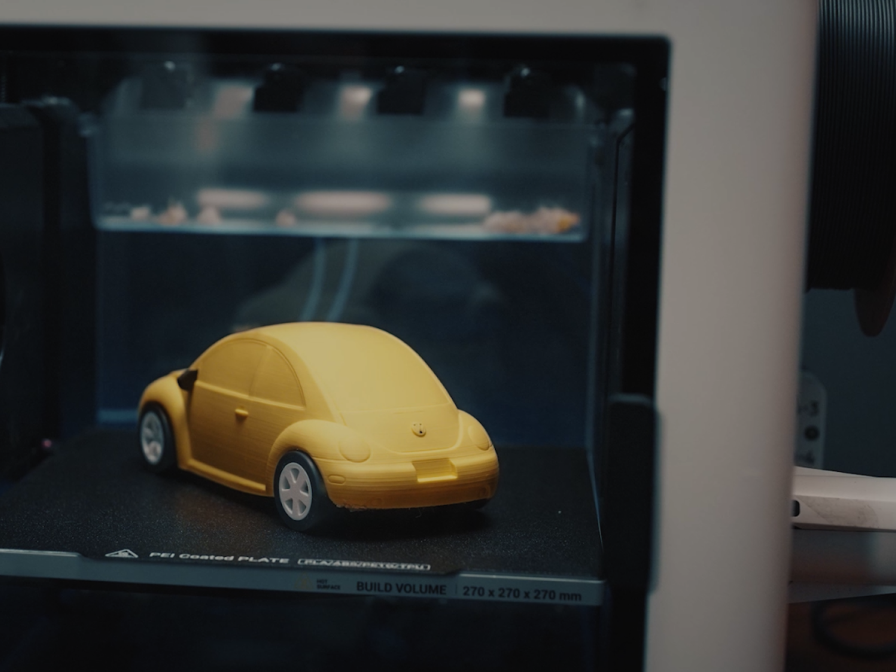

3Dプリント

実物を3Dプリント用モデルやフォトリアルな3DGSモデルに変換。STL、OBJ、PLY、.splatなど多様な形式で出力でき、3Dプリント、レンダリング、没入型コンテンツ制作に活用できます。

同梱品一覧

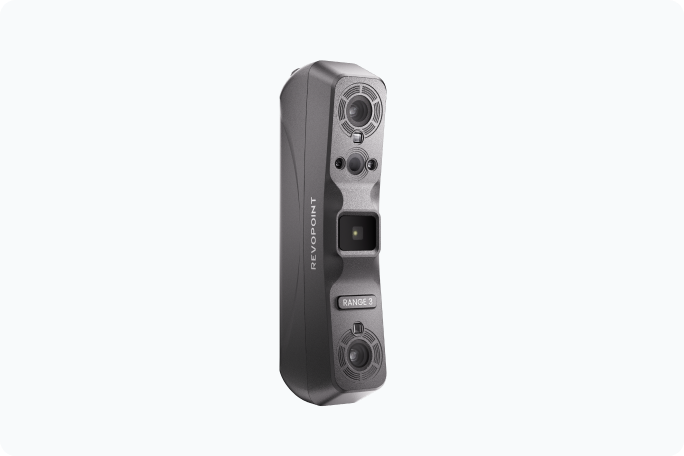

RANGE 3

RANGE 3 3Dスキャナー

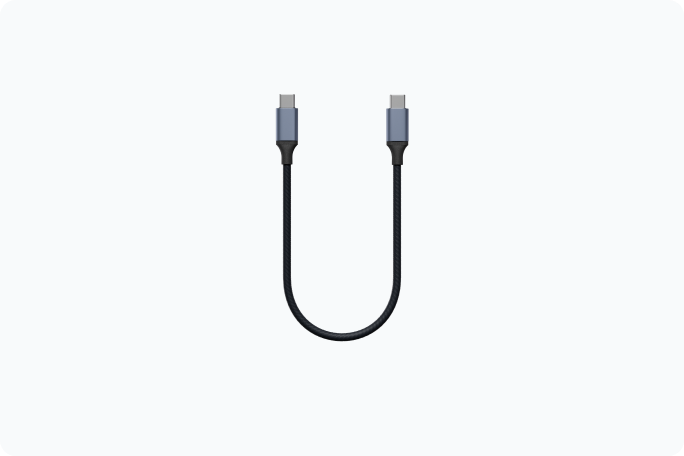

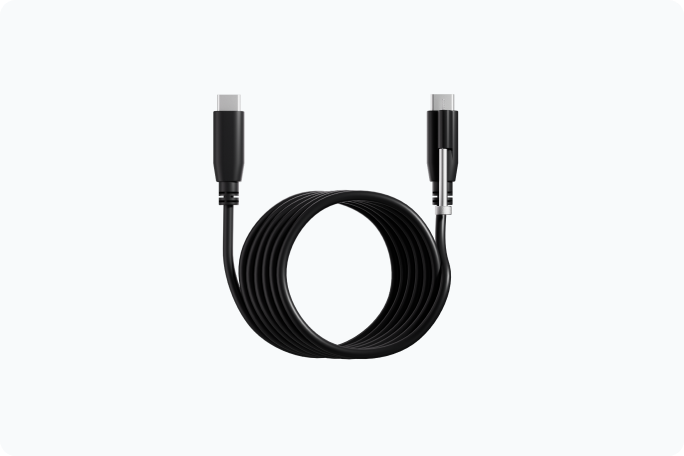

USB-C to USB-Cケーブル
長さ：2 m

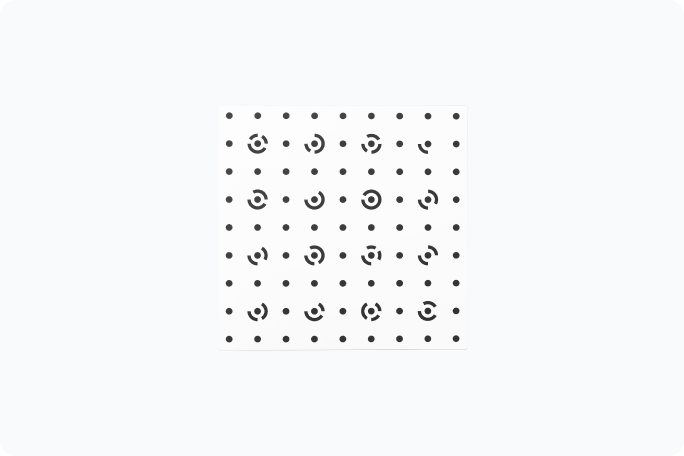

キャリブレーションボード

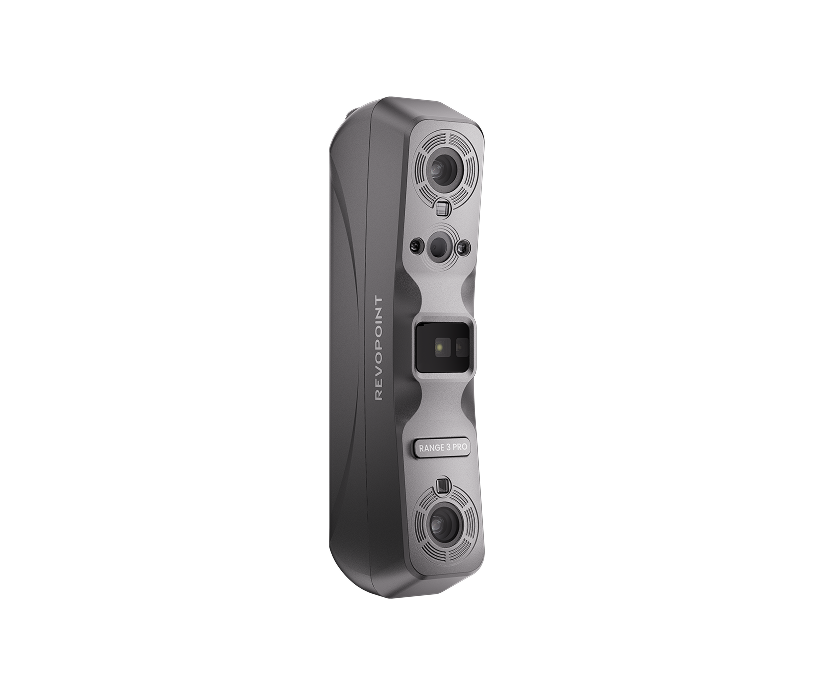

RANGE 3 Pro

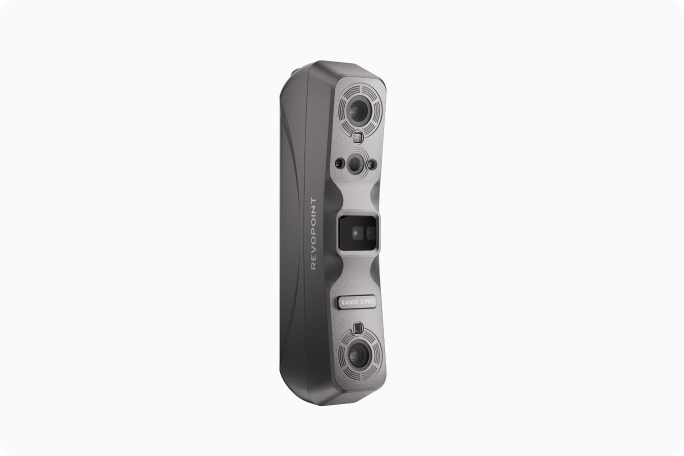

RANGE 3 Pro 3Dスキャナー

USB-C to USB-Cケーブル
長さ：2 m

キャリブレーションボード

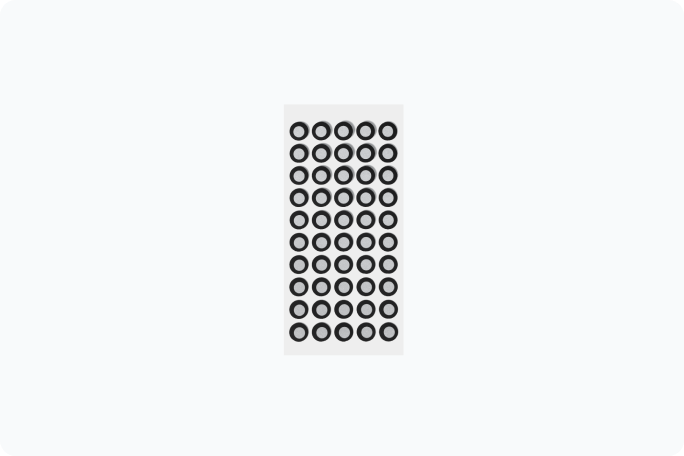

マーカーポイント
× 200

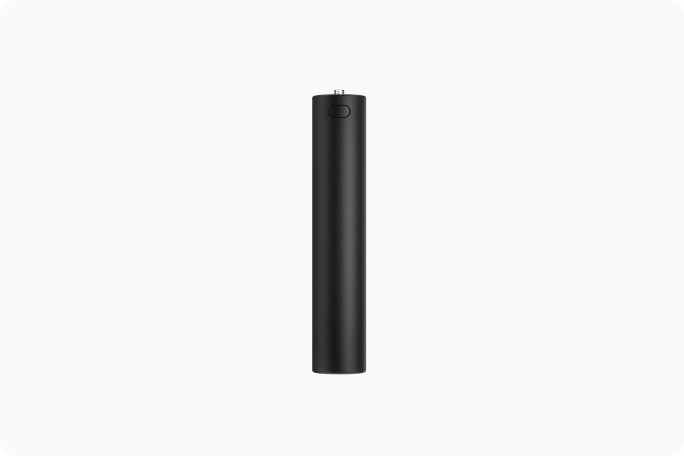

バッテリーグリップ
5,000 mAh

バッテリーグリップ用電源ケーブル

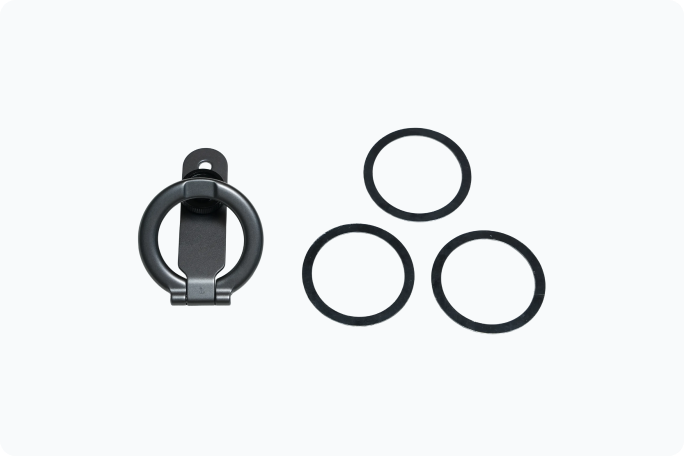

マグネット式スマートフォンホルダー

仕様

製品名	RANGE 3	RANGE 3 Pro
スキャン方式	ハンディ型
テクノロジー	VCSEL構造化光	VCSEL構造化光＋赤外線マルチラインレーザー
オブジェクトサイズ	小型～大型
体積精度①	VCSELモード：0.05 mm + 1 mm × L（m）※Lは対象物の長さ	マルチラインレーザーモード：0.03 mm + 0.2 mm × L（m）※Lは対象物の長さ。VCSELモード：0.05 mm + 1 mm × L（m）※Lは対象物の長さ
点間距離	0.1 mm
動作距離	VCSELモード：200～1000 mm	マルチラインレーザーモード：200～600 mm。VCSELモード：200～1000 mm
シングルスキャン範囲（最小距離)	113 × 134 mm at 200 mm
シングルスキャン範囲 (最大距離)	687 × 672 mm at 1000 mm
最小スキャンサイズ	30 × 30 × 30 mm	20 × 20 × 20 mm
最大スキャンサイズ	4 × 4 × 4 m
スキャンスピード	VCSEL構造化光スキャン：20～30 fps	マルチラインレーザースキャン：80～105 fps（NVIDIA GPU使用時）、40～60 fps（CPU使用時） VCSEL構造化光スキャン：20～30 fps
RGBカメラ解像度	130万画素
カラースキャン	可
トラッキング方式	特徴、カラー、マーカー	特徴、カラー、マーカー、グローバルマーカー
屋外スキャン	対応（周囲照度100,000ルクス未満）
3D光源②	近赤外線VCSEL構造化光	11本の平行赤外線レーザーライン、近赤外線VCSEL構造化光
補助照明③	2
RGB補助光③	2
内蔵チップによる演算処理	深度マップ演算
ボタン	4
PCの最低動作環境	macOS CPU：M1 Pro/Max/Ultra メモリ：16 GB以上 Windows CPU：Intel Core i7（第13世代）またはAMD Ryzen 7 5800 メモリ：16 GB以上 GPU：NVIDIA GeForce RTX 3060（8 GB）注意事項： ① CPUの構成が不明な場合は、事前にご確認ください。 ② NVIDIA製GPU、AMD製GPU、Apple製Mac向けGPUに対応しています。
PCの推奨動作環境	macOS CPU：M3 Pro/Max/Ultra以上メモリ：24 GB以上 Windows CPU：Intel Core i9（第12世代）以上メモリ：32 GB以上 GPU：NVIDIA GeForce RTX 4060（8 GB）以上
モバイル端末の動作環境	① Android CPU：Snapdragon 8 Gen 1、Dimensity 9000、Kirin 9000Sと同等以上の性能メモリ：12 GB以上 OS：Android 11以降ストレージ：128 GB以上 ② iPhone 対応機種：iPhone X以降 OS：iOS 14.0以降メモリ：4 GB超 ③ iPad 対応機種：iPad（第10世代）以降
対応OS	Windows 10/11（64ビット）、Android、iOS、macOS 11.0以降
出力ファイル形式	PLY、OBJ、STL、ASC、3MF、GLTF、FBX、Splat
3Dプリント対応モデルの生成
Wi-Fi	6
接続方式	USB 3.0 Type-C - Type-Cケーブル（2 m）
電源仕様	DC 5 V / 2 A、PCのUSBポートから給電
スキャナー重量	218 g	220 g
外形寸法（L×W×H）	163 mm × 57 mm × 32 mm

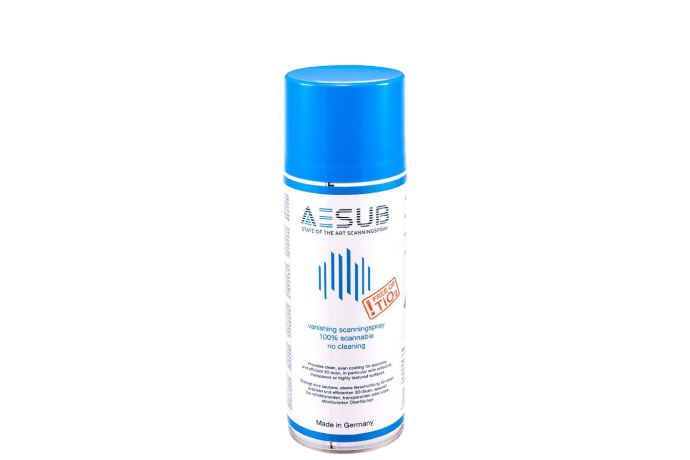

特殊な対象物のスキャン	透明な物体や鏡面反射のある表面をスキャンする場合は、スキャンスプレーをご使用ください。
ユーザーによる再キャリブレーション	可
モバイルバッテリー容量	5,000 mAhバッテリーグリップ（別売）	5,000 mAhバッテリーグリップ（標準付属）
対応アクセサリー	マーカーブロックキット
注意事項	①体積精度は、管理された実験室環境において、標準的な試験方法で測定された値です。実際の測定結果は、使用環境によって異なる場合があります。 ② RANGE 3およびRANGE 3 Proは、クラス1レーザー投影装置を使用しています。近距離でレーザー光を直接見つめないでください。詳細については、クラス1レーザーに関する安全規格をご参照ください。 ③ 本製品には点滅する光源が搭載されています。光過敏性てんかんのある方には適さない場合があります。
