ハイライト
より多くのキャプチャを実現
複雑な形状からスキャンが困難な表面まで、MetroYシリーズの3つのブルーレーザースキャンモードが作業をサポートします。

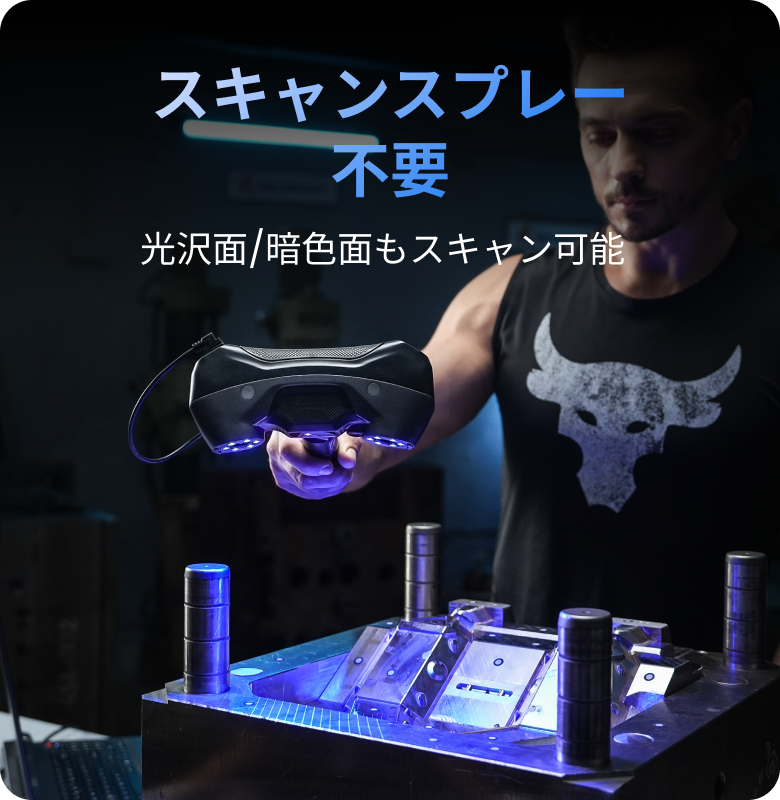

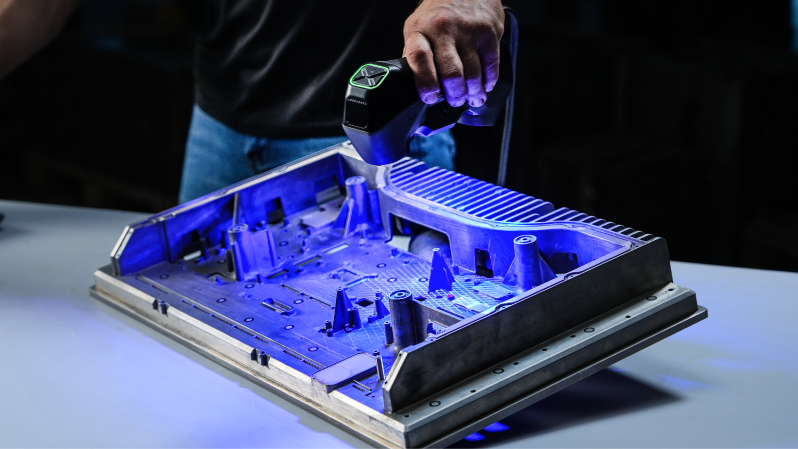

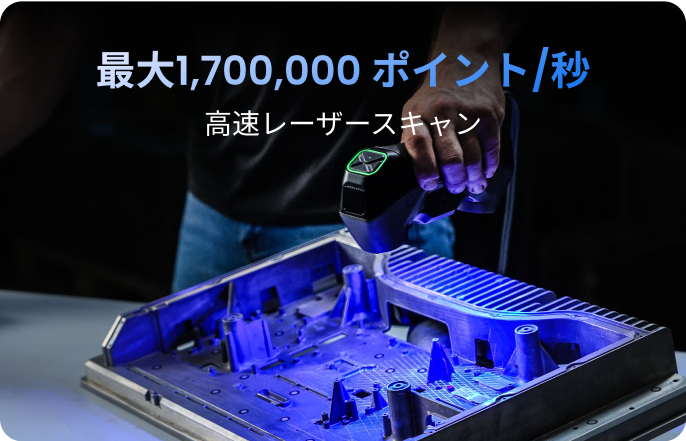

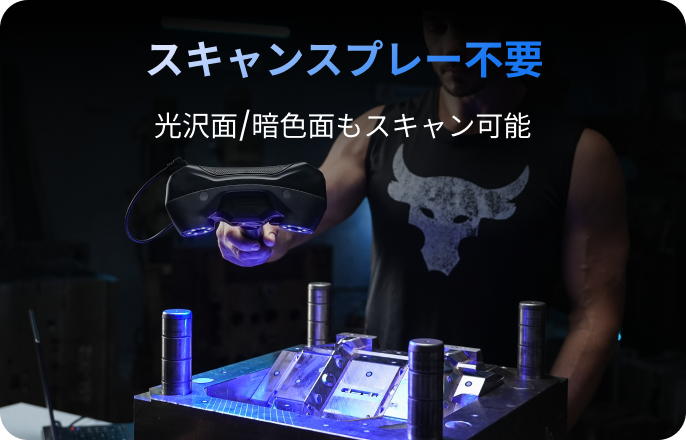

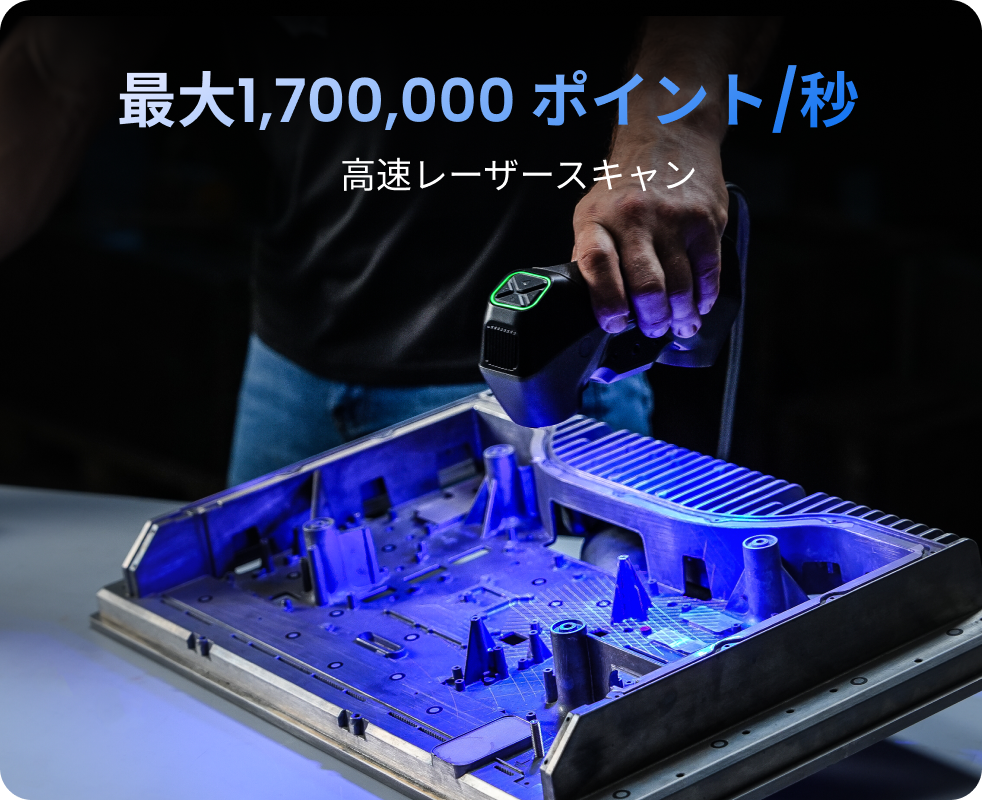

平坦面、光沢面、黒色面もスキャンスプレー不要で簡単キャプチャ。MetroYのクロスラインブルーレーザーモードは毎秒170万ポイントをスキャンし、高速で正確な結果を実現。

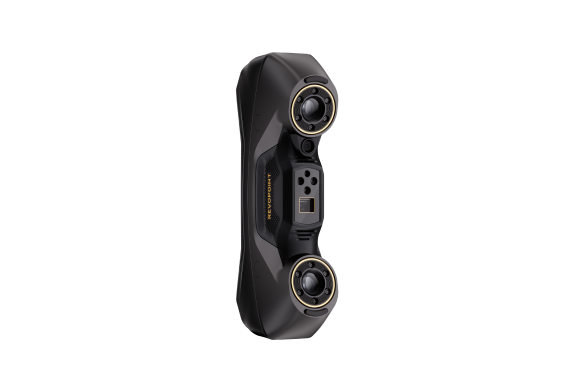

MetroY Proでさらに広がる可能性
MetroY Proは2つのブルーフルフィールド構造光スキャンモードを搭載し、さらに柔軟なスキャンを実現します。
62本の強力な構造化ブルーライトで、マーカー不要で特徴豊富なワークピースを数秒でキャプチャ。毎秒最大700万ポイントの点群を生成し、高速で正確な3Dデータを取得します。

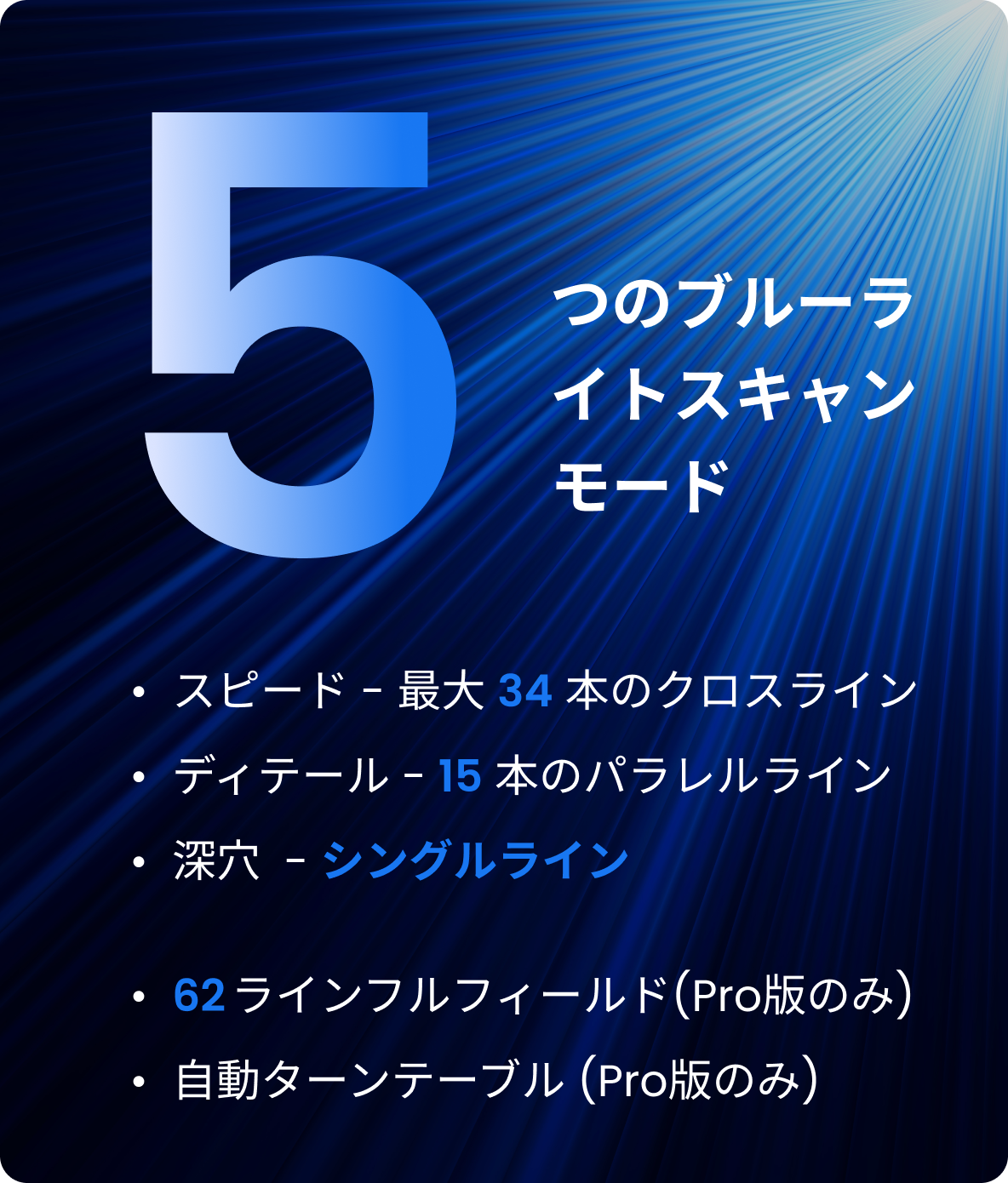

スマートなスキャンを実現：あらゆる課題に対応する5つのモード
MetroY Proの5つのスキャンモードで、複雑な形状や表面も効率的に処理します。高度なブルーラインレーザーアレイにより、クロスライン、パラレルライン、シングルラインの3Dレーザースキャンを実現。さらに、ブルーライトプロジェクターにより、高速ハンドヘルド全視野スキャンと超精密なオートターンテーブルモードをサポートします。

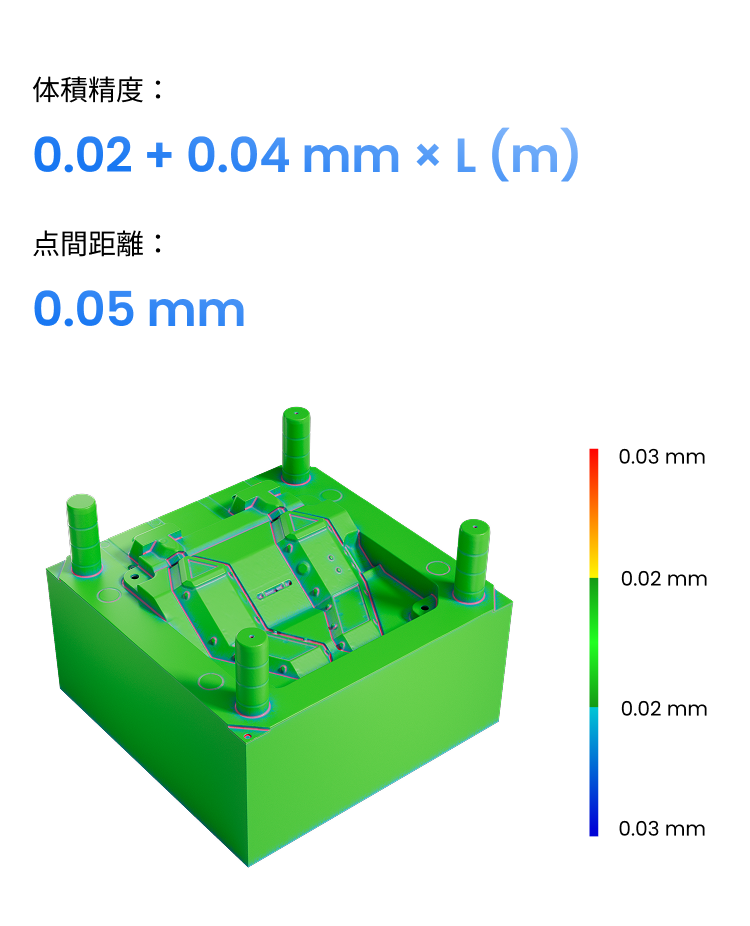

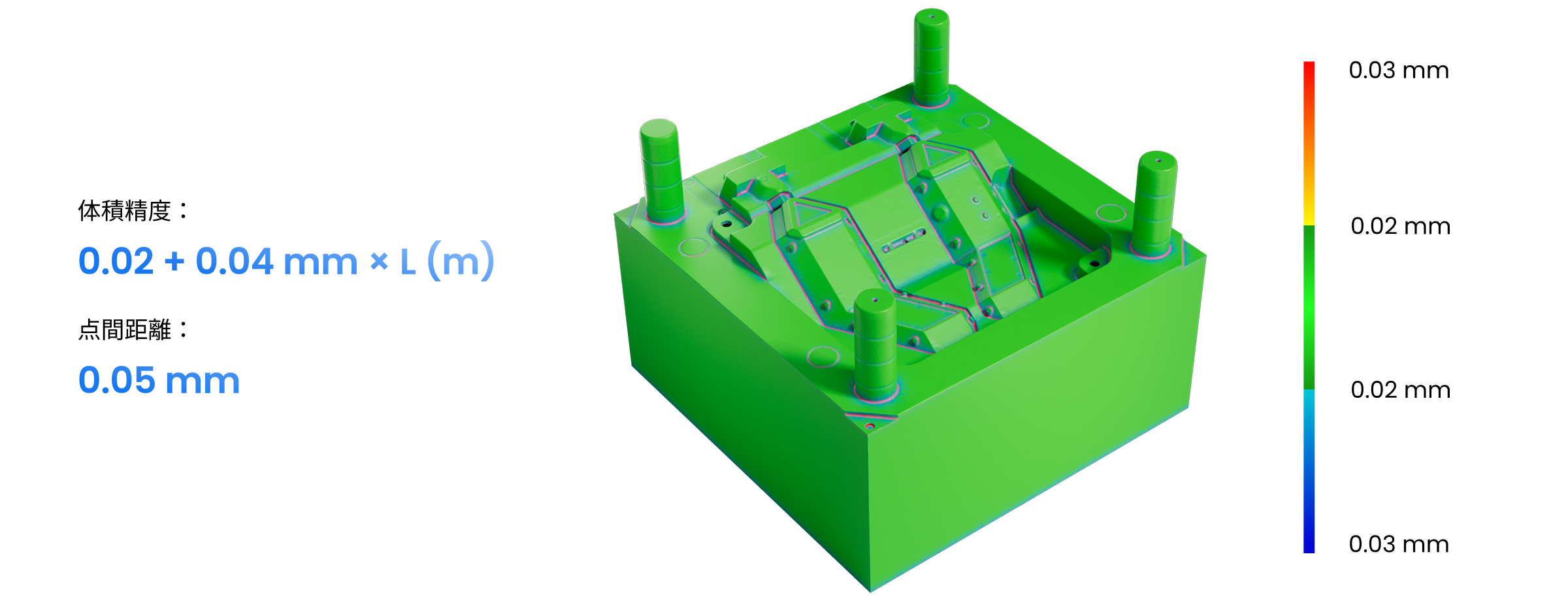

保証精度を実現
複雑な幾何学的ディテールをすべてキャプチャし、測定や逆工程の
ためのCAD変換に最適な正確な3Dモデルを作成します。
柔軟なスキャンを実現

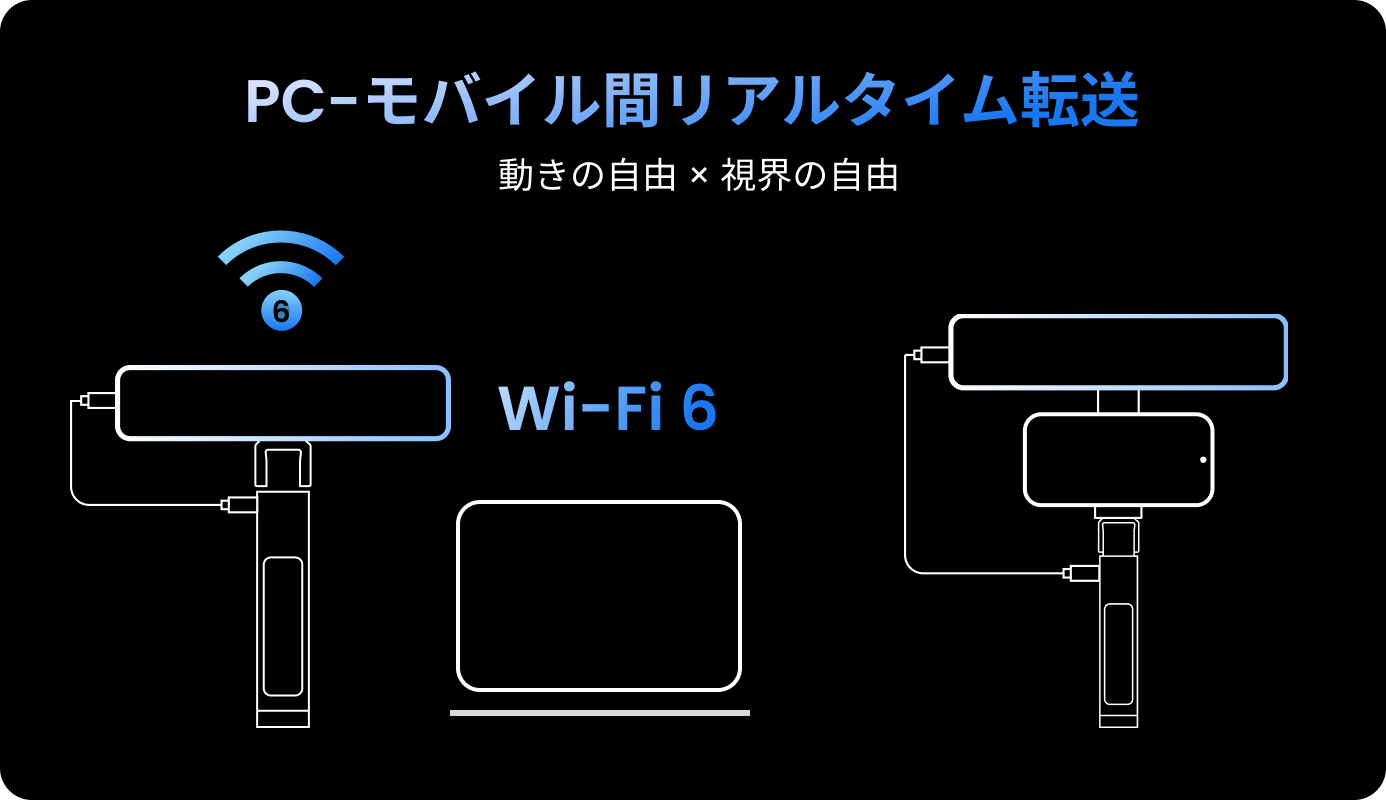

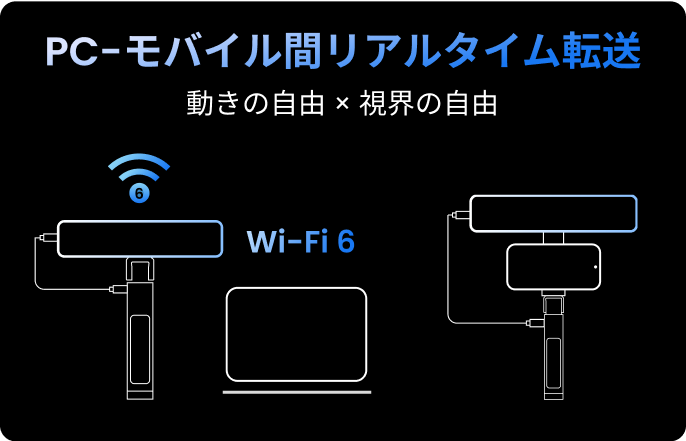

ワイヤレススキャン
ケーブルなしの自由な3Dスキャンが可能に。MetroYはWi-Fi 6経由でリアルタイムにスキャンデータをPCに転送。PCのハードウェアリソースを活用して処理を行い、Revo Mirrorソフトウェアでデバイスやモニターにライブフィードバックを表示します。ワークピースを移動させながら、スキャンの抜けやデータ欠損を即座に確認できます。
真実の色彩、真実の結果
MetroYの高精細RGBカメラにより、鮮明な表面テクスチャーをキャプチャ。リアルな3D可視化を実現します。取得データはRevo Measureと連携し、精密測定と明瞭なプロフェッショナルレポートの作成を可能にします。
MetroY Proは自動ターンテーブルモードによる高度なカラースキャン機能を搭載し、テクスチャ位置合わせを自動化することでノイズのない高精度データを実現、測定オプションを拡張します。

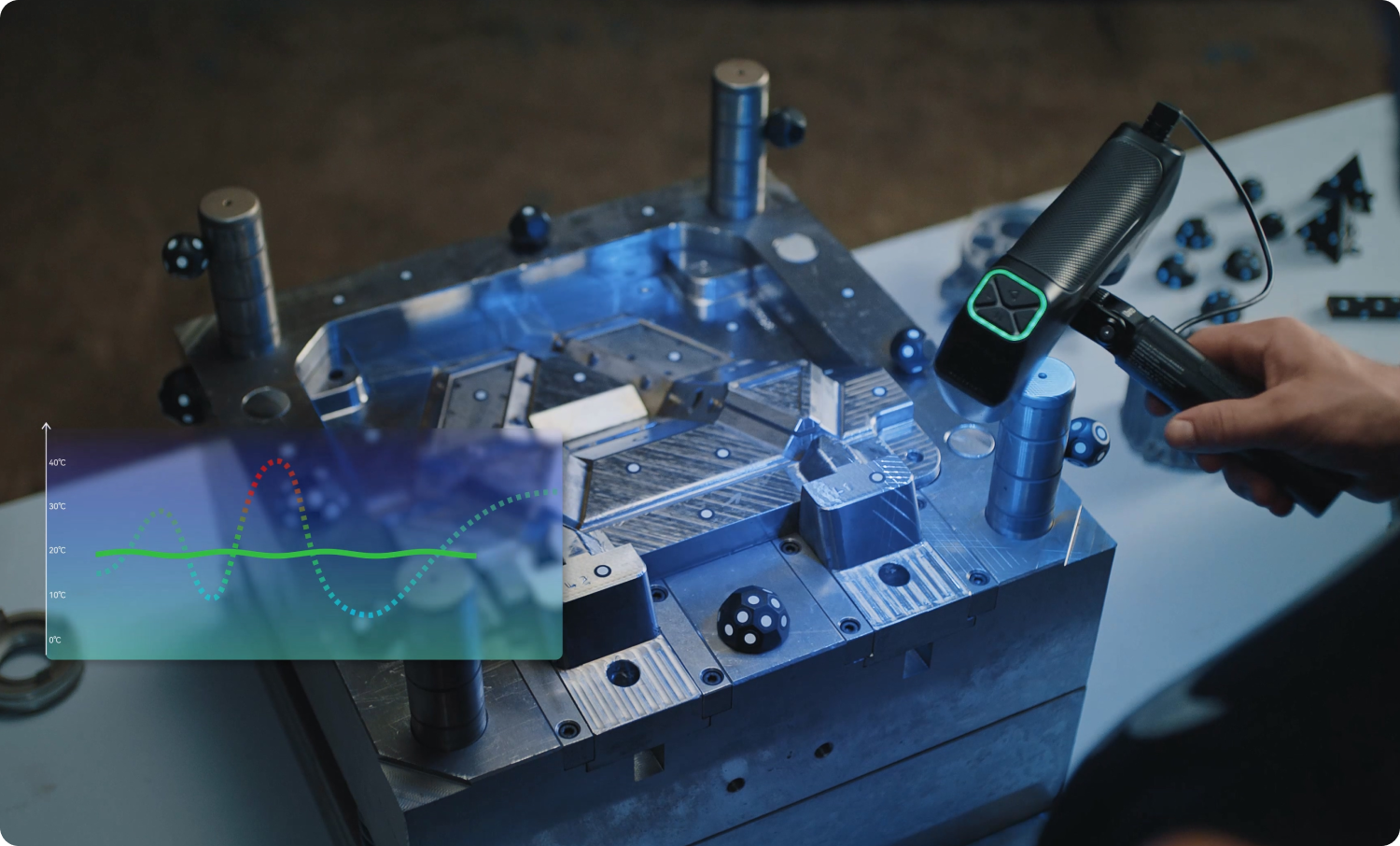

リアルタイム温度監視
高精度な3Dスキャンを維持するため、MetroYシリーズには高感度の温度センサーを搭載。温度変動を監視し、スキャナーの温度をリアルタイムで表示します。これにより、最適な動作を確保し、温度変化に伴う精度の偏差を防ぎます。

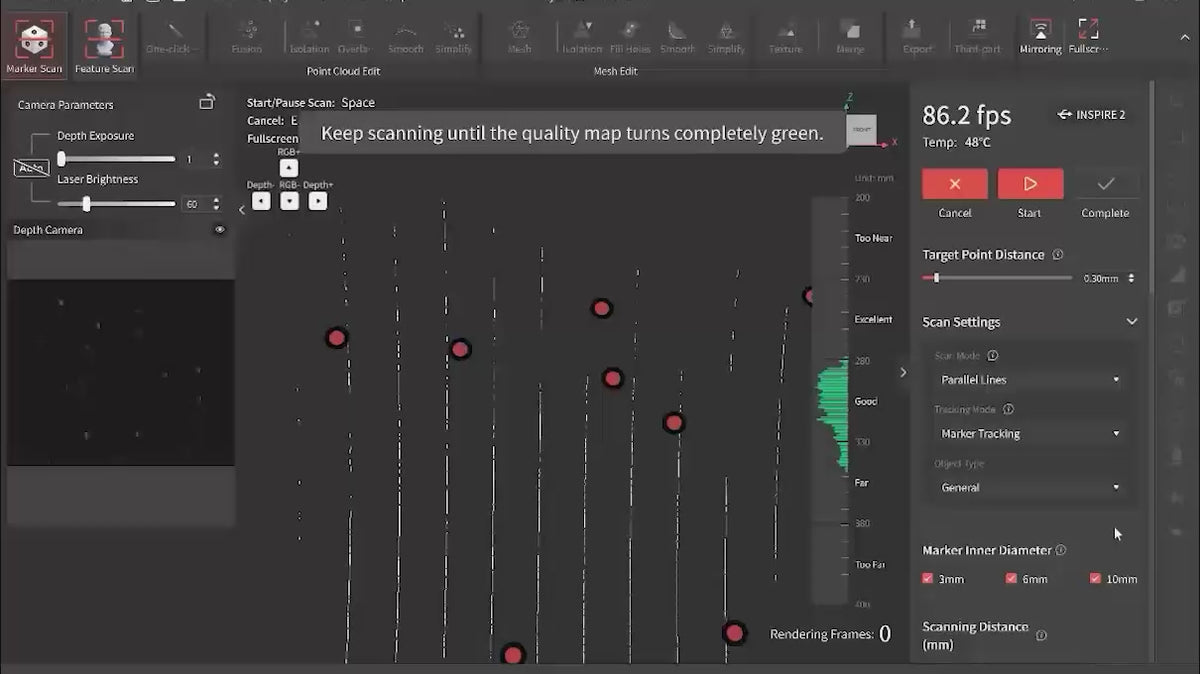

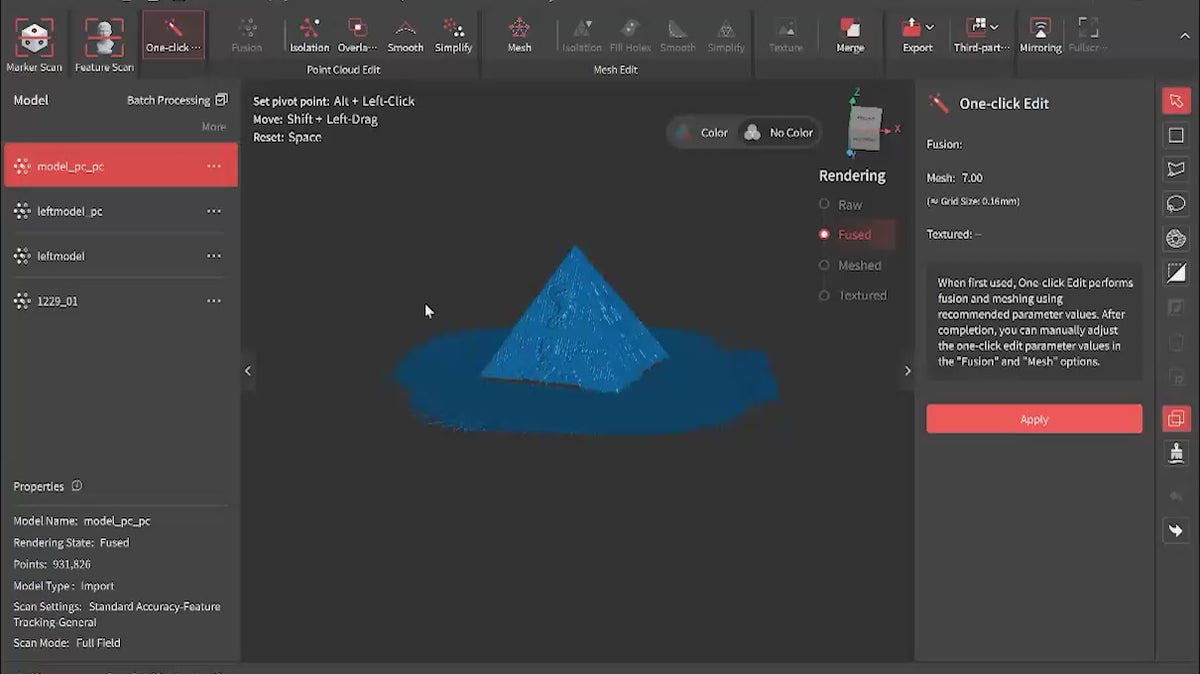

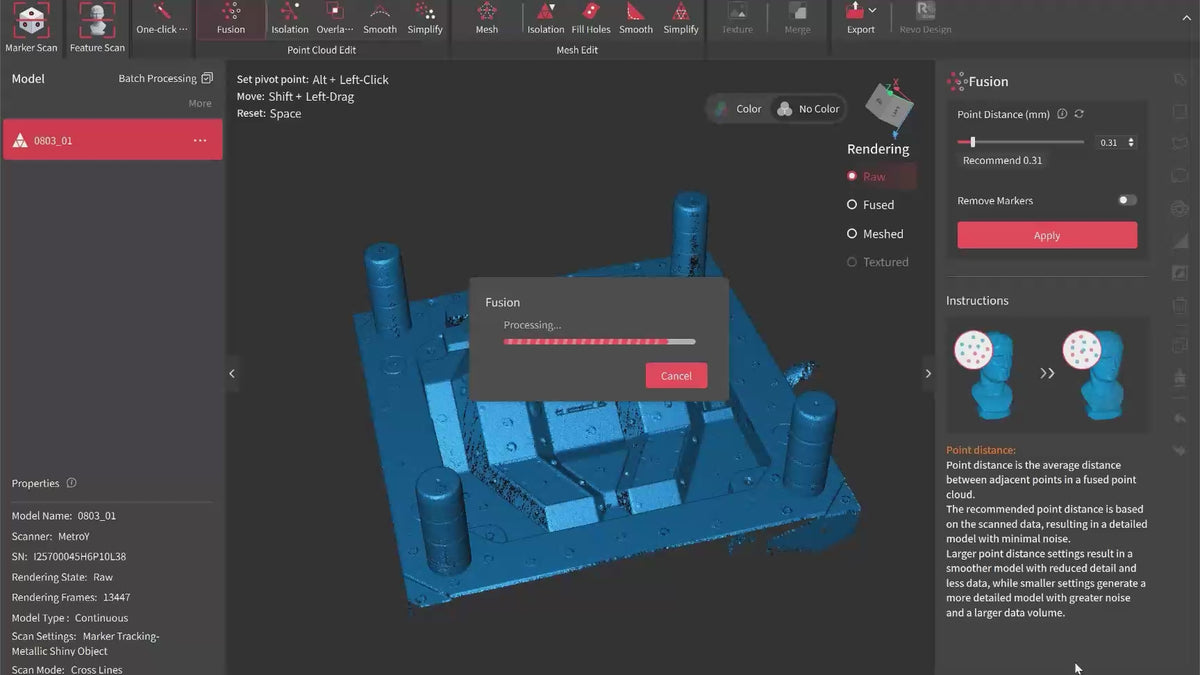

Revo Metro - 無償提供のスキャンソフトウェア
MetroY専用の高機能ソフトRevo Metroで、直感的な操作によりわずか4ステップで3Dモデルを構築。
対応OS：Windows、macOS (近日公開予定)
出力形式：PLY / OBJ / STL / ASC / 3MF / GLTF / FBX
詳細なスキャン設定により、スキャンプロセスのあらゆる側面を制御でき、最適な点群取得を実現します。
3DスキャンデータのCAD化を、Revo Designでシンプルに。強力なメッシュ編集、フリーフォーム及びパラメトリックモデリング、スキャンtoCADワークフローを備え、リバースエンジニアリング、製品開発、工業デザインに最適なソフトウェアです。

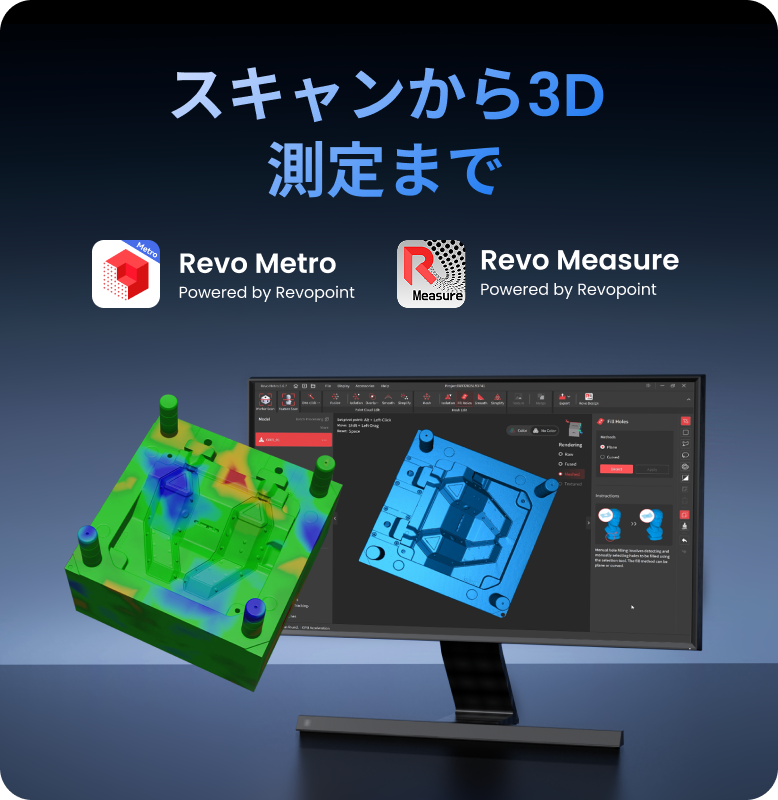

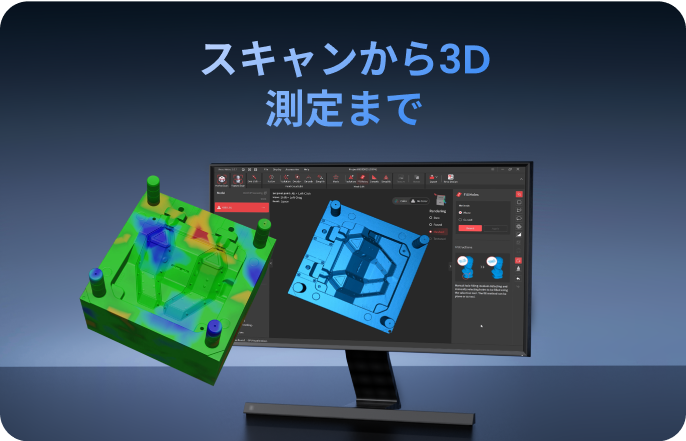

Revo Scanで作成したモデルは、Revo Measureに直接インポート可能です。Revo Measureはプロ向け3D計測ソフトウェアであり、点群/メッシュデータとCADモデル/図面を比較することで、形状・寸法・品質を評価します。Revo Metroとのシームレスなワンクリック連携により、効率的な品質管理ワークフローを実現します。
MetroY & MetroY Proでキャプチャー
詳細を見る >MetroYが実現する価値

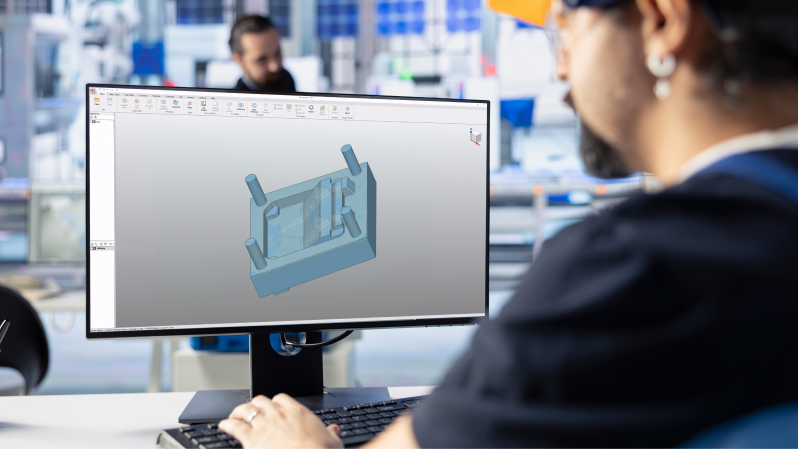

リバースエンジニアリング
MetroYの最大0.02mm精度とマルチラインレーザーモードにより、高精度リバースエンジニアリングのための詳細な形状を取得。あらゆる重要なディテールを確実に捕捉し、スキャンデータをRevo Designにエクスポートすることで、スキャンからCADへの変換を高速化。
迅速なプロトタイピング
MetroYで正確な寸法データを取得することで、プロトタイプが設計要件を満たすことを保証。試作回数を最小化し、時間とリソースを節約。開発プロセスを順調に進めます。
品質管理
MetroYとRevo Measure計測ソフトウェアにより、複雑なワークピースでも素早く取得し、要件を満たしているか検証。あらゆる不具合を迅速に特定することを保証します。
積層造形
複製、修理、再設計のいずれの場合でも、MetroYは中小サイズのあらゆる物体の精密なデジタルツイン作成を可能にします。
口コミ&評価
"Engineered for precision and versatility, the Revopoint MetroY offers a flexible solution to the capture of small to medium-sized objects. Its industrial-grade blue laser technology provides high-accuracy scanning, making it perfect for applications in design, engineering, and 3D printing."
"For users who require the precision and flexibility needed in professional and industrial environments, Revopoint offers the MetroY series, comprising the MetroY and MetroY Pro."
YouTubeレビュー

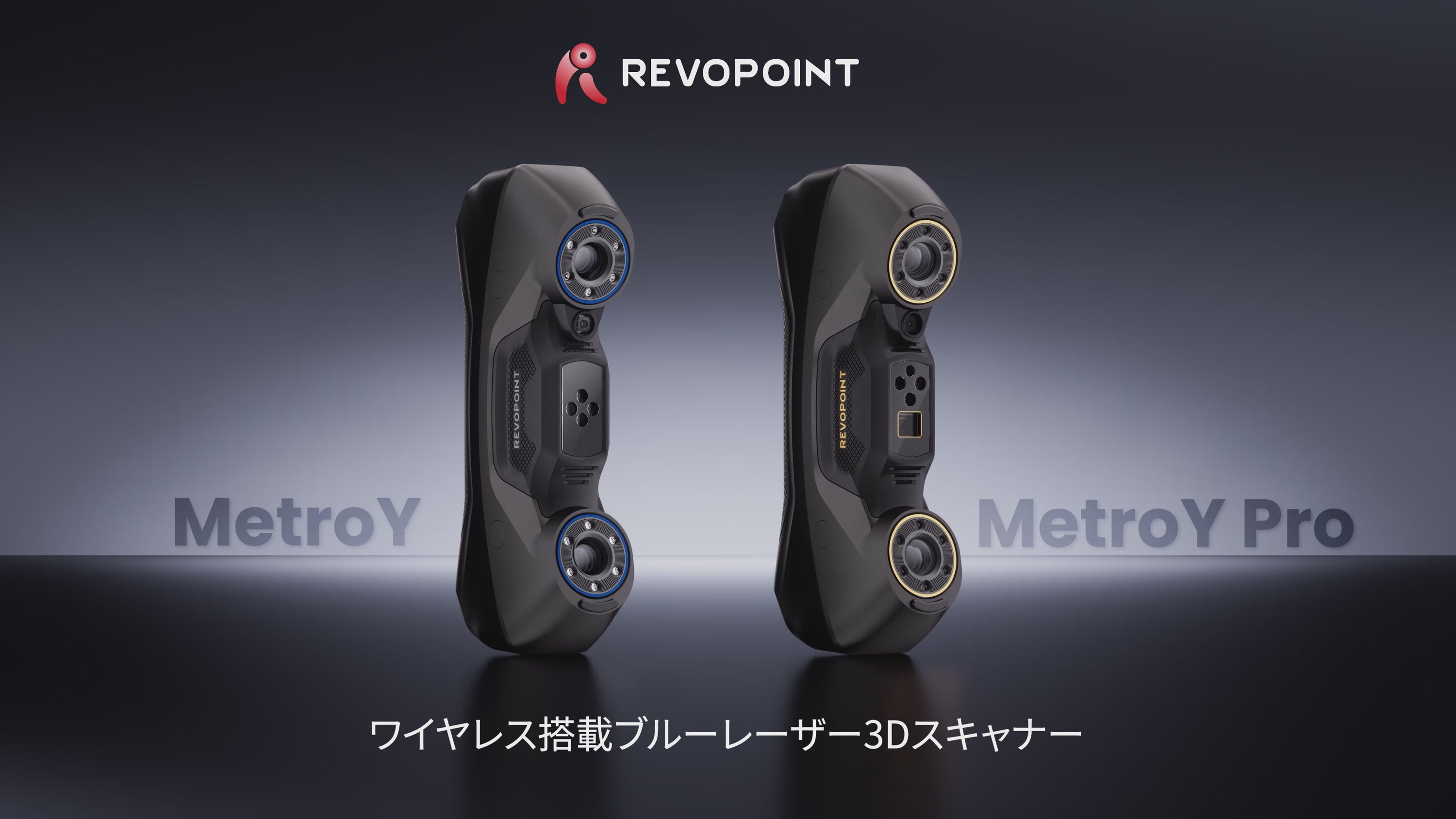

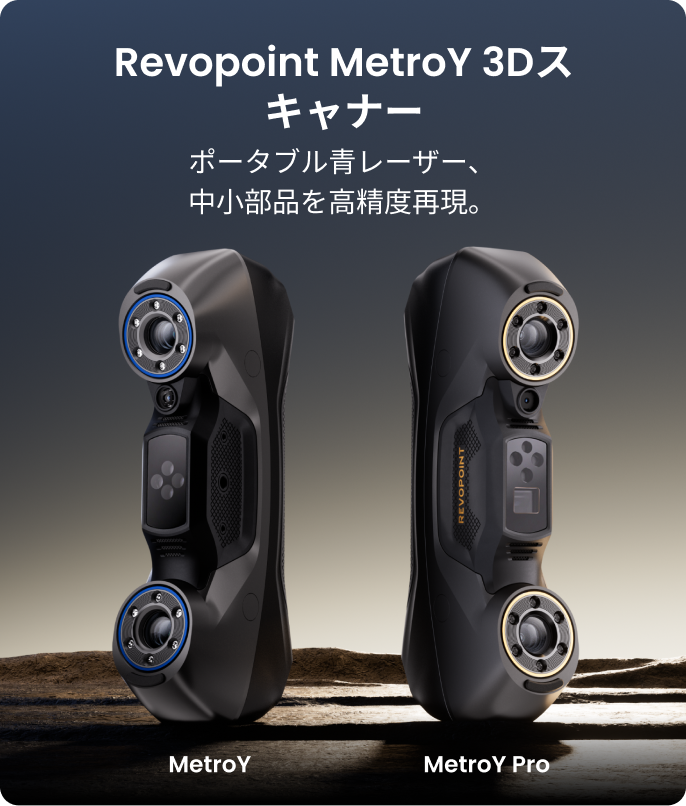

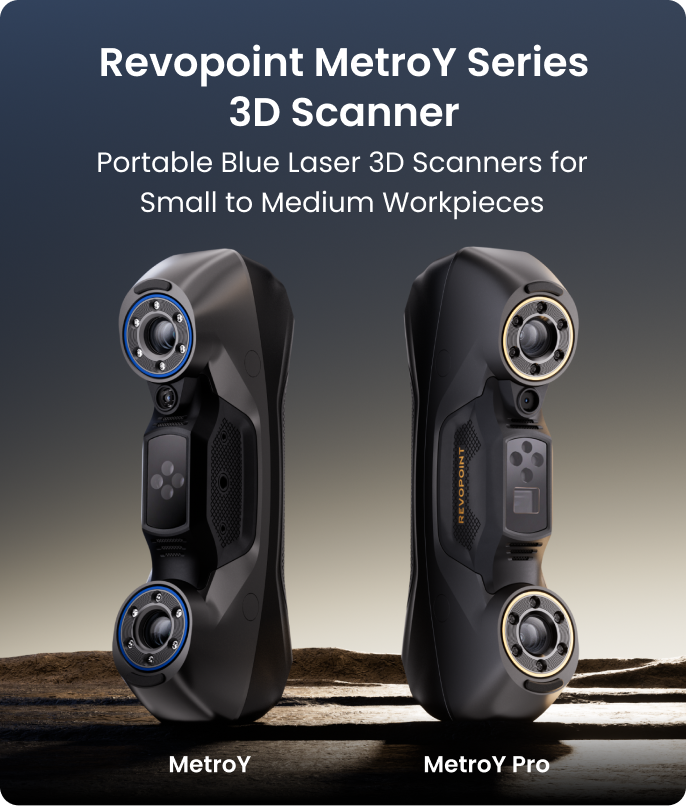

MetroY vs. MetroY Pro
|
品名
|
MetroY
|
MetroY Pro
|
|
スキャン方式
|
手持ち
|
手持ち＆据え置き
|
|
テクノロジー
|
マルチラインブルーレーザー
|
マルチラインブルーレーザー&フルフィールド構造化光スキャン
|
|
オブジェクトサイズ
|
小型、中型
|
小型、中型
|
|
シングルフレーム精度（最大）
|
0.01 mm
|
0.01 mm
|
|
シングルフレーム正確度（最大）*
|
0.02 mm
|
0.02 mm
|
|

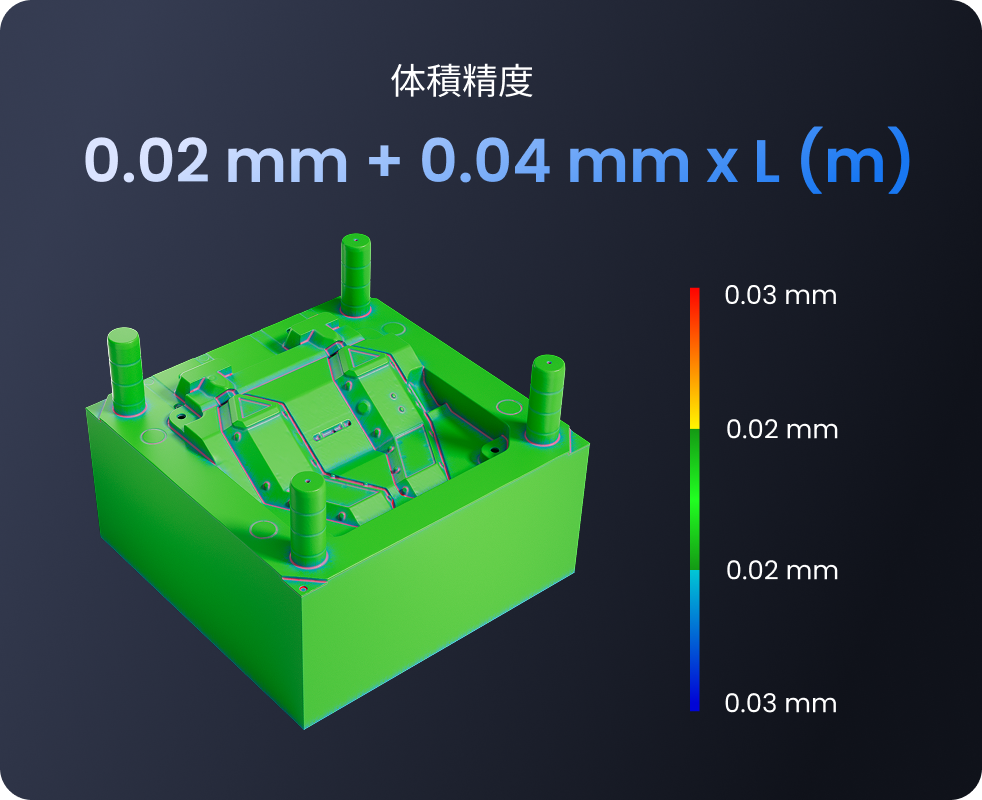

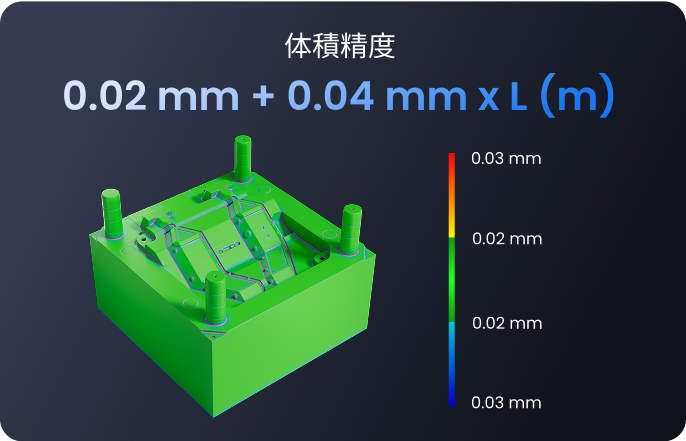

体積精度
|
0.02 mm + 0.04 mm × L (m)
（L = 計測対象物の長さ）
|
0.02 mm + 0.04 mm × L (m)
（L = 計測対象物の長さ）
|
|

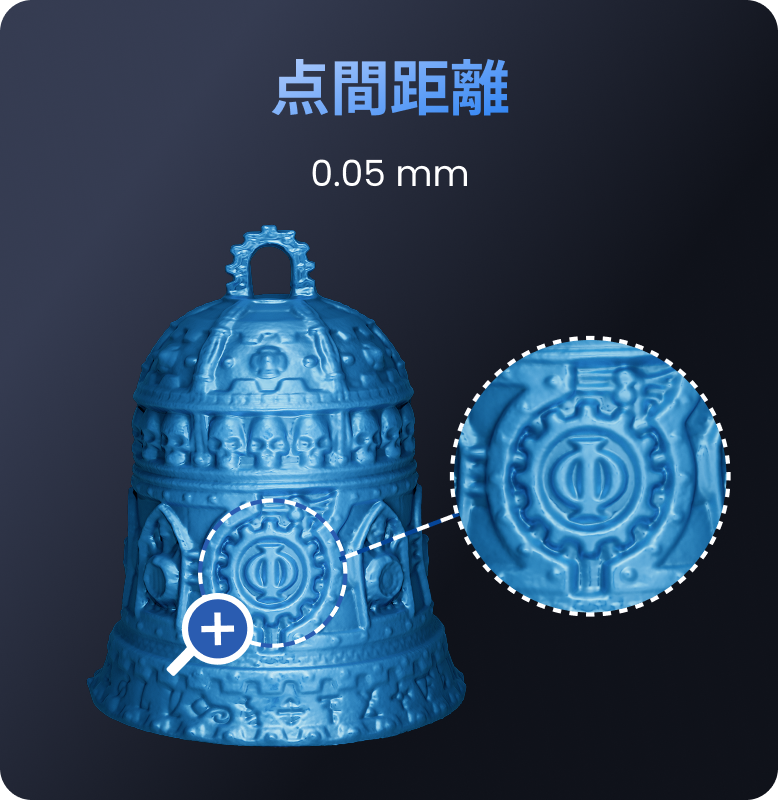

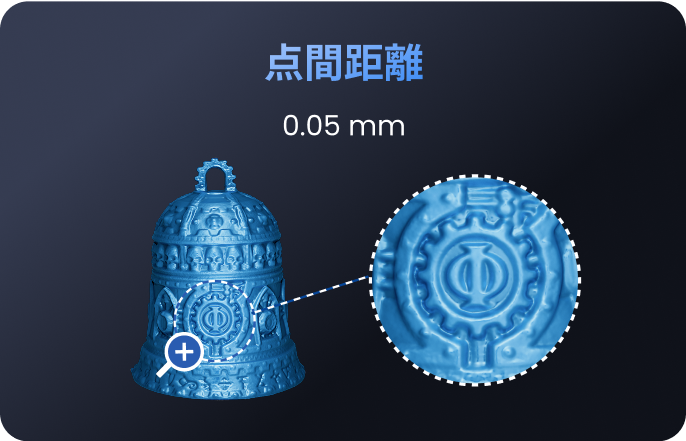

点間距離
|
0.05 mm
|
0.05 mm
|
|
動作距離
|
200 ~ 400 mm
|
200 ~ 400 mm
|
|
シングルスキャン範囲 （最小距離)
|
123 × 130 mm at 200 mm
|
152 × 138 mm at 200 mm
|
|
シングルスキャン範囲 (最大距離)
|
290 × 260 mm at 400 mm
|
332 × 276 mm at 400 mm
|
|
画角（H×V）
|
43 × 33°
|
49 × 38°
|
|

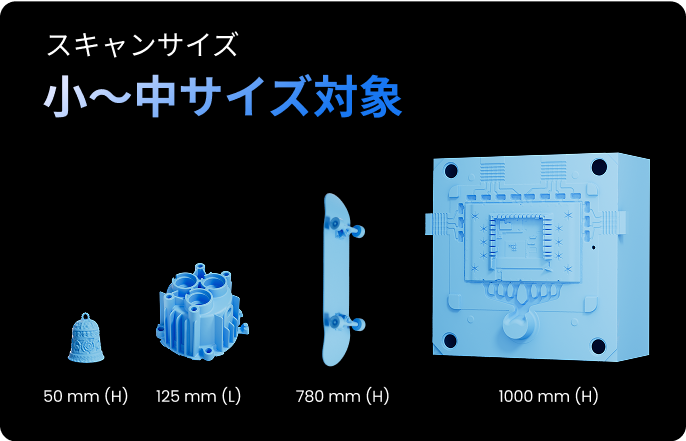

最小スキャンサイズ
|
10 × 10 × 10 mm
|
10 × 10 × 10 mm
|
|
最大スキャンサイズ
|
1 × 1 × 1 m
|
1 × 1 × 1 m
|
|
スキャンスピード（最大）
|
マルチライン・レーザースキャン:
1,500,000 ポイント/秒
|
マルチライン・レーザースキャン1,700,000 ポイント/秒
フルフィールド構造光スキャン7,000,000 ポイント/秒
|
|
RGBカメラ解像度
|
200万画素
|
200万画素
|
|
カラースキャン
|
可
|
可
|
|
トラッキング方式
|
マーカー、全域マーカー
|
特徴、マーカー、全域マーカー
|
|
屋外スキャン
|
不可
|
不可
|
|
3D光源
|
30本ブルークロスレーザーライン
15本ブルーパラレルレーザーライン
1本ブルーシングルレーザーライン
|
34本ブルークロスレーザーライン
15本ブルーパラレルレーザーライン
1本ブルーシングルレーザーライン
62本ブルーフルフィールド構造光
|
|
フィルライト
|
12個のブルーLED
|
12個のブルーLED
|
|
CPU
|
4コアARM、2.0 GHz
|
4コアARM、2.0 GHz
|
|
オンデバイス演算処理
|
デプスコンピューティング
|
デプスコンピューティング
|
|
ボタン
|
4
|
4
|
|
最低PC要件
|
【macOS】
・CPU：Apple M1 Pro / Max / Ultra チップ
・RAM：16GB 以上
【Windows】
・CPU：Intel Core i7 第13世代 または AMD Ryzen 7 5800 シリーズ
・RAM：32GB 以上
・GPU：NVIDIA GeForce RTX 3060（VRAM 8GB）
※注：
① CPUの構成が不明な場合は、コア数が8以上、スレッド数が16以上、ベースクロック周波数が2.4GHz以上のものをご確認ください。
② レーザーラインスキャンモード時のみ、処理の高速化のために専用グラフィックスカード（GPU）が必要です。なお、AMDおよびMac内蔵GPUでの高速化機能には現時点では対応しておりません。
|
【macOS】
・CPU：Apple M1 Pro / Max / Ultra チップ
・RAM：16GB 以上
【Windows】
・CPU：Intel Core i7 第13世代 または AMD Ryzen 7 5800 シリーズ
・RAM：32GB 以上
・GPU：NVIDIA GeForce RTX 3060（VRAM 8GB）
※注：
① CPUの構成が不明な場合は、コア数が8以上、スレッド数が16以上、ベースクロック周波数が2.4GHz以上のものをご確認ください。
② レーザーラインスキャンモード時のみ、処理の高速化のために専用グラフィックスカード（GPU）が必要です。なお、AMDおよびMac内蔵GPUでの高速化機能には現時点では対応しておりません。
|
|
推奨PC要件
|
【macOS】
・CPU：Apple M2 Pro / Max / Ultra チップ、または M3 Pro / Max / Ultra チップ
・RAM：24GB 以上
【Windows】
・CPU：Intel Core i9 第12世代 または 同等以上のプロセッサ
・RAM：64GB 以上
・GPU：NVIDIA GeForce RTX 4060（VRAM 8GB） または 同等以上のモデル
|
【macOS】
・CPU：Apple M2 Pro / Max / Ultra チップ、または M3 Pro / Max / Ultra チップ
・RAM：24GB 以上
【Windows】
・CPU：Intel Core i9 第12世代 または 同等以上のプロセッサ
・RAM：64GB 以上
・GPU：NVIDIA GeForce RTX 4060（VRAM 8GB） または 同等以上のモデル
|
|
対応OS
|
・Windows 10 / 11（64-bit）、macOS 11.0（近日公開予定）以上
|
・Windows 10 / 11（64-bit）、macOS 11.0（近日公開予定）以上
|
|
出力フォーマット
|
PLY、OBJ、STL、ASC、3MF、GLTF、FBX
|
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
|
|
3Dプリント用データ出力
|
✔
|
✔
|
|
Wi-Fi
|
6
|
6
|
|
接続ポート
|
USB Type-C to Type-C
|
USB Type-C to Type-C
|
|
出力電圧
|
DC 12V、3A
|
DC 12V、3A
|
|
本体重量
|
447 g
|
447 g
|
|
外形寸法（幅 × 奥行き × 高さ）
|
211 × 94 × 47 mm
|
211 × 94 × 47 mm
|
|
特殊オブジェクトのスキャン
|
透明体・鏡面をスキャンする際はスキャンスプレーをご使用ください
|
透明体・鏡面をスキャンする際はスキャンスプレーをご使用ください
|
|
スキャナーの校正
|
可
|
可
|
|
対応アクセサリー
|

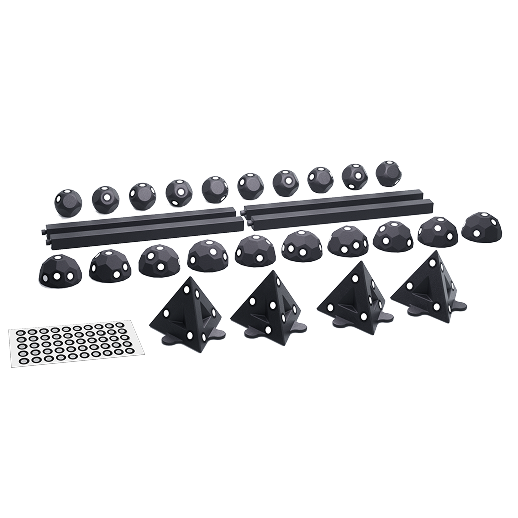

マーカーブロックキット、モバイルキット（第3世代）
|
マーカーブロックキット、モバイルキット（Ⅲ）、二軸ターンテーブル
|
|
注記:
|
1. 精度（Precision） とは、単一の角度で同一物体を繰り返し測定した際の、測定値同士のばらつきの小ささを指します。正確度（Accuracy） とは、単一の角度で測定した値が、真値（実際の値）にどれだけ近いかを指します。これらのデータは管理された実験室環境で取得されたものです。実際の結果は、操作環境によって異なる場合があります。
2. クラス1レーザー製品の安全に関する注意：
1）本品はクラス1レーザープロジェクターを採用しています。至近距離での直視は避けてください。詳細については、クラス1レーザー標準規定書をご参照ください。
2）鏡やガラスなどの反射性の高い物体をレーザー光線の経路上に設置することは、反射光の危険がありますのでおやめください。
3. 本品には点滅する光があります。光過敏性発作のある方には不適切な場合がありますのでご注意ください。
4. CPUの構成に不明な点がある場合は、コア数≥8、スレッド数≥16、ベースクロック周波数≥2.4GHz を満たすことをご確認ください。
|
1. 精度（Precision） とは、単一の角度で同一物体を繰り返し測定した際の、測定値同士のばらつきの小ささを指します。正確度（Accuracy） とは、単一の角度で測定した値が、真値（実際の値）にどれだけ近いかを指します。これらのデータは管理された実験室環境で取得されたものです。実際の結果は、操作環境によって異なる場合があります。
2. クラス2Mレーザー製品の安全に関する注意：
(1) 本品はクラス2Mレーザープロジェクターを採用しています。至近距離での直視は避けてください。詳細については、クラス2Mレーザー標準規定書をご参照ください。
(2) 網膜損傷を防ぐため、レーザー光束を拡大できる光学機器（望遠鏡、カメラレンズ等）を通して光束を直視しないでください。
(3) レーザー反射を防ぐため、鏡やガラスなどの反射性の高い物体をレーザー光線の経路上に設置しないでください。
3. 本品には点滅する光があります。光過敏性発作のある方には不適切な場合がありますのでご注意ください。
4. CPUの構成に不明な点がある場合は、コア数≥8、スレッド数≥16、ベースクロック周波数≥2.4GHz を満たすことをご確認ください。
|
パッケージ内容
MetroY

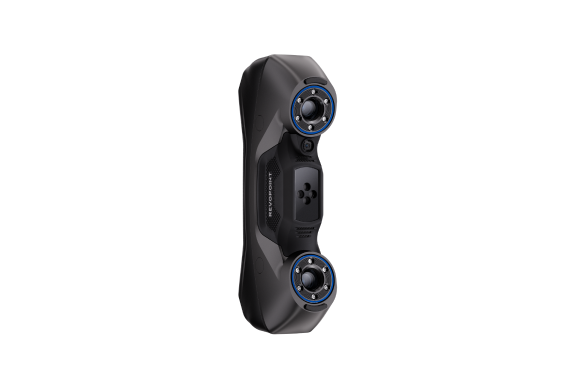

MetroY 3Dスキャナー

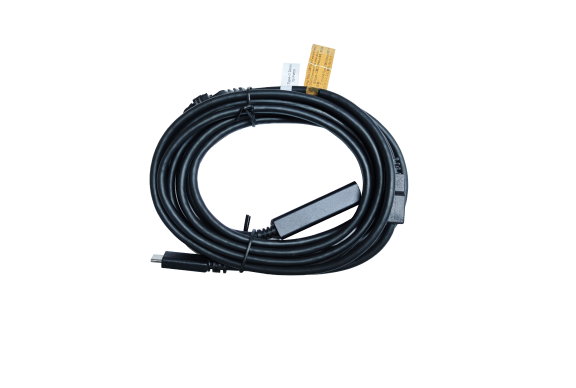

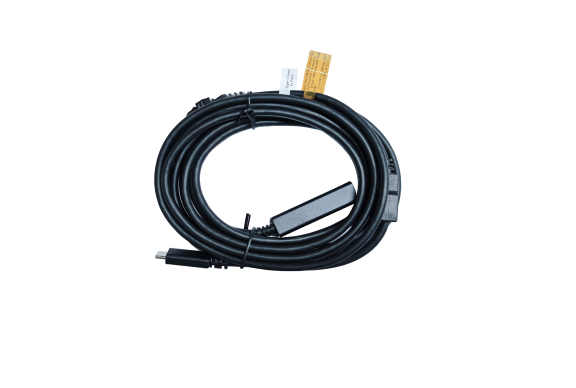

USB Type-C to Type-Cケーブル

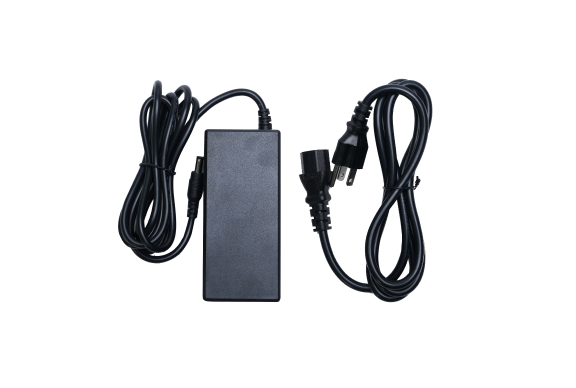

電源アダプター*

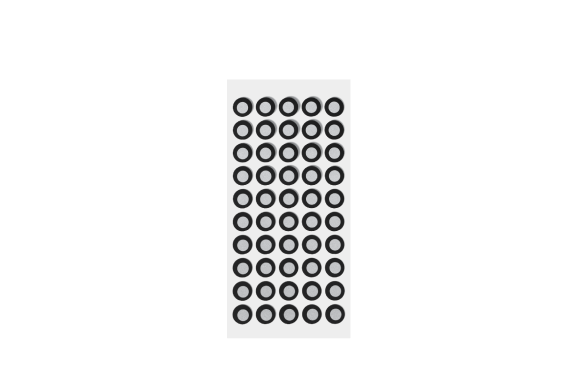

マーカー

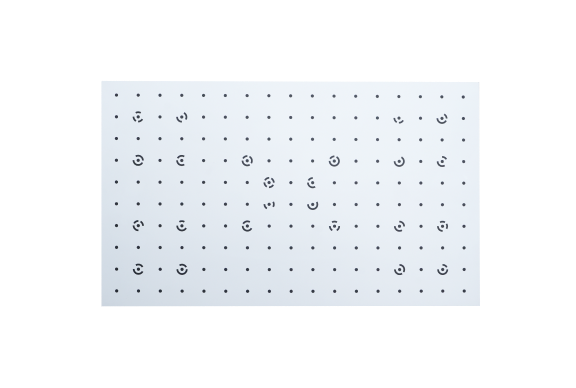

キャリブレーションボード

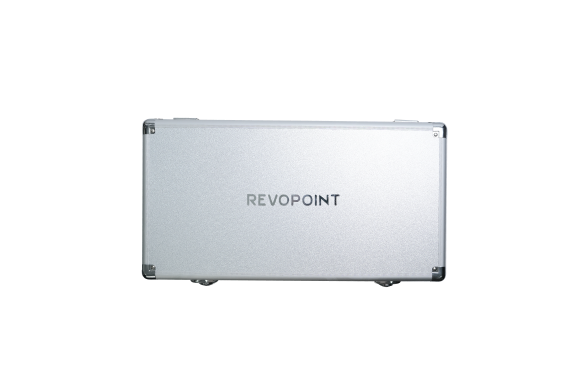

収納ケース
MetroY Pro
MetroY Pro 3Dスキャナー
USB Type-C to Type-Cケーブル
電源アダプター*
マーカー
キャリブレーションボード
収納ケース
三脚

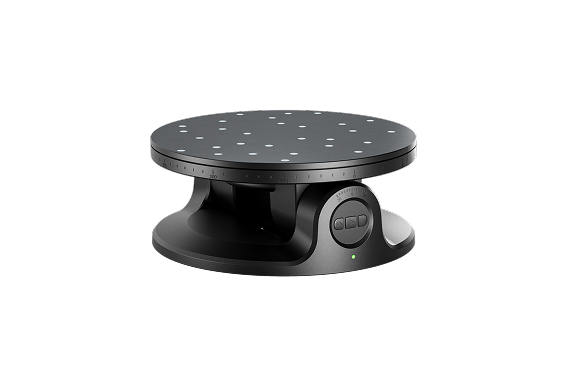

2軸ターンテーブル

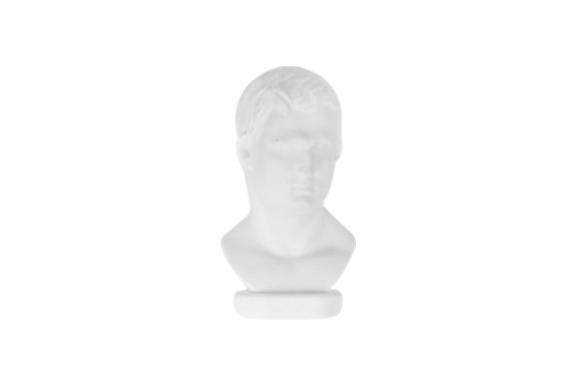

サンプル彫像

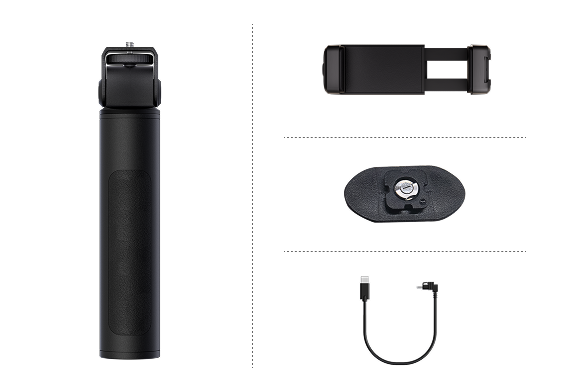

モバイル充電セット（第3世代）
MetroY パンフレット
