Revopointの3Dエコシステム：統合されたスキャンからCADへのワークフロー

概要

ほとんどのワークフローにおいて、オブジェクトをキャプチャし、編集し、生産準備を行うには複数のベンダーのツールが必要で、これにより断片的なワークフロー、非効率性、エラーが生じます。Revopointはそれを変えます。私たちの完全統合エコシステムはスキャナーとソフトウェアを接続し、高速で精確、かつ effortlessな シームレスなエンドツーエンドデジタルワークフローを提供します。

スキャナーラインナップ

Revopointの3Dスキャナーはエコシステムの中核を形成し、それぞれ特定のスケールと精度に対応するよう設計され、指ぬきからトラックまであらゆるものをカバーします。Revopointのすべてのスキャナーはエコシステム内で動作し、プロフェッショナルグレードのモデルは最高レベルの精度とパフォーマンスを提供します。

MetroX

MetroXはマルチモードブルーレーザーとフルフィールドスキャニングをコンパクトなユニットに統合し、幅広い表面を扱うことができます。クロスライン、パラレル、フルフィールド、またはオートターンテーブルスキャニング間の切り替え機能により、産業部品と複雑な形状の両方に柔軟性を提供します。

MetroY

MetroYは Wi-Fi 6接続を備えたポータブルブルーレーザースキャニングを提供し、キャプチャ中のモビリティを向上させます。MetroY Proはフルフィールド構造光スキャニングで拡張され、特徴豊富なオブジェクトの迅速なキャプチャを可能にします。

Trackit

大型または複雑な被写体には、Trackitが物理マーカーの必要性を排除する光学トラッキングシステムを提供し、スキャニングプロセスを大幅に高速化します。ハンドヘルドスキャナーとベースステーションが連携して、大容積にわたる安定したトラッキングと体積精度を確保し、車、機械、技術組立品のスキャニングに理想的です。

Revo Scan：キャプチャからクリーンな3Dモデルまで

Revo Scan（Revo Scan 5、Revo Metro、Revo Scan 5 MetroX、Revo Trackを含む）はデータキャプチャとクリーンアップの両方をサポートします。データキャプチャとトラッキングにライブ視覚フィードバックを提供し、ユーザーがデータが整列を保っているか、オブジェクトが完全にキャプチャされているかを確認できます。

ソフトウェアには、クリッピング平面、分離、スキャン位置合わせ、スムージング、穴埋めなどの実用的な編集ツールも搭載されており、設計または測定ワークフローに移る前にデータを改良するのに役立ちます。各バージョンは特定のハードウェアに合わせて調整されていますが、正確なキャプチャをガイドし、スキャンを3Dモデリング、検査、デジタルアーカイブで使用される標準形式でメッシュと点群としてエクスポート可能なクリーンで有用な3Dモデルに変換するツールを提供することで、コア体験は一貫しています。

Revo Design：スキャンからCADまで

Revo Designはスキャンデータをエンジニアリング設計の世界に導きます。メッシュのクリーニング、データの位置合わせ、サーフェスの再構築のためのツールを提供します。スキャンされたモデル上で直接カーブを描画し、シリンダー、平面、その他の幾何学的特徴を再構築したり、複雑なエリアに自由形状サーフェシングを適用したりできます。

偏差制御ツールは、再構築されたサーフェスが元のスキャンとどの程度密接に整列するかを監視するのに役立ちます。モデルが必要な詳細レベルに達すると、CAD、CAM、またはシミュレーションソフトウェアで使用するためにSTEPまたはIGES形式でエクスポートできます。これにより、Revo Designは物理部品と編集可能で生産準備が整ったCADモデルとの間の実用的な橋渡しとなります。

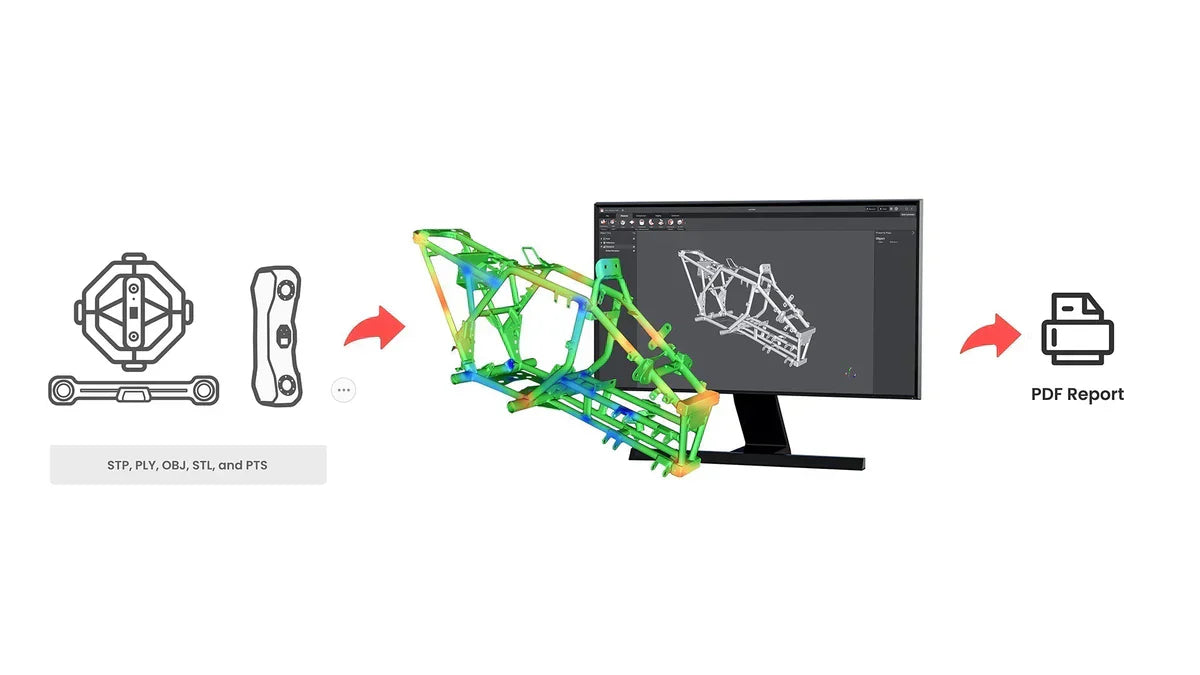

Revo Measure：計測学と検査

Revo Measureは、任意のRevopoint 3Dスキャナーでキャプチャされたデータを使用して、寸法検査と品質分析をサポートします。長さ、角度、直径、断面、幾何公差の測定ツール、およびスキャンされた部品と参照モデルとの差異をハイライトするカラーマップ偏差ビジュアルを提供します。

ソフトウェアは点群とメッシュを受け入れ、CADとスキャンの比較のためにSTEPファイルをインポートできます。そのレポーティングツールは、測定、偏差マップ、注釈を生産記録またはクライアントコミュニケーションに適したドキュメントにコンパイルします。ドイツの国家計測機関であるPTBによって認証されており、信頼できる検証済み測定精度を提供します。

パーツがどのように連携するか

Revopointのエコシステムは、ハードウェアとソフトウェアがシームレスに連携することを可能にします。任意のRevopoint 3Dスキャナーからのスキャンは、再構築または寸法解析のタスクに応じて、Revo ScanからRevo DesignまたはRevo Measureに直接移動できます。かつて複数のアプリケーションを操る必要があったものが、現在は単一の調整されたソフトウェアファミリー内で完了できるようになりました。

この統合アプローチは、古いコンポーネントのリバースエンジニアリング、製造部品の検査、プロトタイプの改良、アーティファクトの文書化、3Dプリンティングと可視化のためのデジタルアセットの準備など、多くの専門的タスクをサポートします。

デジタルキャプチャへの接続されたアプローチ

Revopointのエコシステムは、スキャニング、モデリング、測定を一つの結合した環境にまとめます。専用スキャナーと調整されたソフトウェアの組み合わせにより、物理オブジェクトから検証されたデジタルモデルへのスムーズな移行が可能になり、クリエイティブタスクとエンジニアリングタスクの両方をサポートします。この相互接続されたアプローチは、3Dデータの全ライフサイクルを監督する実用的な方法を提供します。
