フォトグラメトリが現代の3Dスキャンワークフローを補完する方法

概要

フォトグラメトリと高度な3Dスキャニングの融合は、製造業、エンジニアリング、品質保証、文化保存におけるデジタルワークフローを再定義しています。組織が幾何学的精度だけでなく包括的な視覚的ドキュメンテーションも要求する中、ハイブリッドキャプチャおよび処理技術が新たな標準となりつつあります。この詳細な解説では、フォトグラメトリと3Dスキャニング間の技術的相互作用、実際のワークフロー最適化、そしてRevopoint MIRACO Plusが複雑なプロジェクトに取り組む専門家に推奨される理由について詳述します。

フォトグラメトリの3Dモデル作成進化における役割

フォトグラメトリは、重複する写真のセットから三次元幾何学を再構築します。従来の測定方法や単発イメージングとは異なり、フォトグラメトリは複数の視点にわたる画像視差を分析することで表面特徴の空間位置を三角測量します。現代のフォトグラメトリソフトウェアは高度なアルゴリズムを活用して、数千、さらには数百万のポイントを識別し、マッチングし、座標を計算し、密な点群やテクスチャメッシュを生成します。

専門的ワークフローにおけるフォトグラメトリの主な利点：

● スケーラブルキャプチャ： 複雑な機械部品から本格的な産業設備まで、タッチやレーザーだけでは困難なオブジェクトのドキュメンテーションを可能にします。

● 視覚的忠実度： 高解像度の色彩とテクスチャを幾何学的データにマッピングし、検査、可視化、アーカイブのための実物そっくりのデジタルツインを提供します。

● アクセシビリティ： コード化ターゲット、スケールバー、計測キットと組み合わせることで、フォトグラメトリは効果的なスキャン領域を拡張し、体積測定精度を向上させます。これは大型機械、自動車組立品、航空宇宙部品にとって重要です。

3Dスキャニング：構造化光、赤外線、直接測定

対照的に、3Dスキャニングは表面幾何学の直接かつ迅速なキャプチャに重点を置いています。構造化光や赤外線スキャニングなどの技術は、被写体にパターンを投影し、そのパターンの変形を測定してスキャナがリアルタイムで精密な空間データを取得することを可能にします。これは特に以下のような用途で価値が高いです：

● 寸法検査： 製造部品、工具、組立確認の品質管理にサブミリメートルの精度が必要です。

● リバースエンジニアリング： レガシー部品にCADドキュメンテーションがない場合、正確なスキャニングが再生産と設計変更の基盤となります。

● 複雑表面キャプチャ： パッシブイメージングでは問題となることが多い反射性、暗色、詳細な表面は、専用スキャニングハードウェアと最適化されたアルゴリズムで処理されます。

重要なことに、MIRACO Plusのような現代のスキャナは、構造化光、赤外線、フォトグラメトリ計測を単一の統合ワークフローに統合しています。

ギャップの橋渡し：ハイブリッドワークフローが単一手法アプローチを上回る理由

フォトグラメトリと3Dスキャニングの両方が個別に印象的な結果を提供する一方で、これらの技術を組み合わせることで、それぞれの固有の制限に対処できます：

● 精度とカバレッジ： 3Dスキャニングは、低コントラストや低特徴領域でも細かい幾何学のキャプチャと測定忠実度の維持に優れています。しかし、大きなまたは複雑なオブジェクトをスキャンする際に、位置合わせドリフトと累積エラーが発生する可能性があります。フォトグラメトリのコード化ターゲットとスケールバーの使用は空間アンカーを導入し、スキャン全体での位置合わせを改善し、エラー伝播を減少させます。

● 視覚ドキュメンテーション： スキャナは多くの場合、限られた色彩やテクスチャ情報をキャプチャします。フォトグラメトリは豊富で写真的に正確なテクスチャを重ね合わせ、シミュレーション、デジタルアーカイブ、クライアントコミュニケーションでの下流使用のための高品質な可視化とデジタル資産作成を可能にします。

● 大規模プロジェクト： 機械、車両フレーム、航空宇宙部品などの産業用途は、高い体積精度と詳細な表面マッピングの両方を要求します。ハイブリッドワークフローは、スキャン領域が数メートルにわたっても空間関係が保持され、同時に小さな詳細とテクスチャもキャプチャすることを保証します。

技術的ワークフロー：キャプチャからデジタルモデルまで

フォトグラメトリとスキャニングの両方を使用する現代の3Dデジタル化ワークフローは、通常以下のステップを含みます：

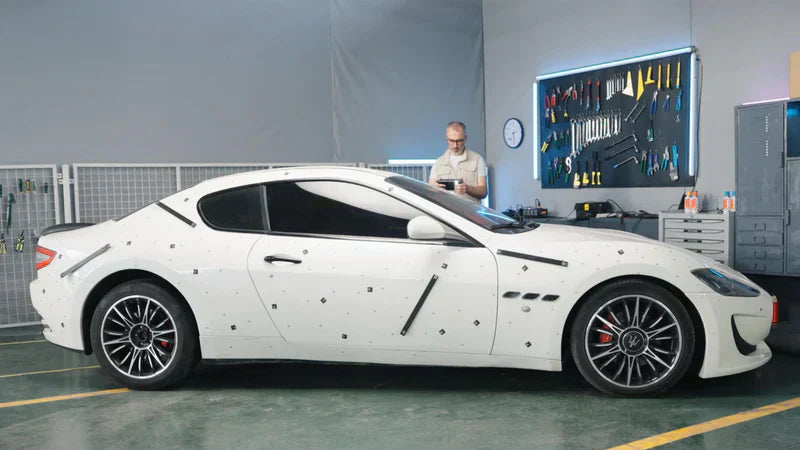

1. 準備： 高精度スケールバー、コード化ターゲット（表面に応じて磁気またはスティッキー）、およびマーカーをオブジェクト上または周囲に配置します。このステップはフォトグラメトリキャリブレーションにとって重要であり、信頼性のある空間参照を保証します。
2. フォトグラメトリキャプチャ： スキャナのオンボードカメラを使用して、完全なオブジェクトカバレッジを達成するため複数の高さと角度から写真を撮影します。MIRACO Plusの場合、その4800万画素RGBカメラとフォトグラメトリ計測キットにより、0.02 mm + 0.05 mm × L (m)のベース長精度でキャプチャが可能です。
3. 点群取得： コード化ターゲットとマーカーをスキャナのオンボードアルゴリズムで処理し、グローバル座標を計算して空間参照点群を生成します。
4. 3Dスキャニング： 構造化光または赤外線でオブジェクトをスキャンし、最大0.04mmの単一フレーム精度と毎秒20フレームで幾何学をキャプチャ—小さな複雑な組立品から4×4×4メートルまでのオブジェクトに適用可能です。
5. データ融合： フォトグラメトリとスキャンデータをマージします。フォトグラメトリがグローバルモデルをアンカーし、スキャンが細かい幾何学的詳細を埋めます。MIRACO Plusはデバイス上でのリアルタイム可視化とモデルマージ、さらにPCでのRevo Scanを介したadvanced編集とエクスポートをサポートします。
6. エクスポートと後処理： 最終モデルを業界標準フォーマット（PLY、OBJ、STL、ASC、3MF、GLTF、FBX）でエクスポートし、CAD、3Dプリンティング、シミュレーション、またはアーカイブリポジトリでの使用に対応します。

産業用途：ハイブリッド3Dワークフローが優れる分野

● 計測学と品質保証： 自動車、航空宇宙、重機において、大型部品や組立品全体での公差確認能力は交渉の余地がありません。MIRACO Plusのフォトグラメトリ計測キットを使用したハイブリッドワークフローは、スキャン領域が拡大しても絶対精度が維持されることを保証します。

● リバースエンジニアリング： 複雑または摩耗した幾何学を持つ部品を再設計または製造する際、フォトグラメトリの統合はグローバル寸法に関する曖昧さを除去し、スキャニングは細かい特徴が失われないことを保証します。

● 文化遺産と産業アーカイブ： 博物館、修復専門家、製造業者は、保存、研究、デジタル展示のために独特な工芸品、工具、設備をデジタル化します。ハイブリッドアプローチは、大型彫像、産業機械、建築的特徴においても表面外観と幾何学的整合性の両方を文書化します。

● 製造と迅速プロトタイピング： 一貫した高精度デジタル化は、CAD比較、初回記事検査、反復プロトタイピングをサポートし、リードタイムを短縮し、シミュレーションや付加製造に対応するデジタルモデルを確保します。

MIRACO Plus：ハイブリッド3Dスキャニングとフォトグラメトリのための統合プラットフォーム

RevopointのMIRACO Plusは、これらの機能をポータブルで独立型デバイスに統合するよう設計されています。厳demanding産業および専門ユーザーに関連するコア仕様は以下を含みます：

● フォトグラメトリ長さ精度： 0.02 mm + 0.05 mm × L (m)

● 単一フレーム精度： 最大0.04 mm

● スキャニング速度： シングルショットと連続モードで最大20 FPS

● キャプチャ範囲： 最小スキャン体積10×10×10 mm、最大体積4×4×4メートル

● 2倍赤外線光学ズーム： 小型部品や細かい特徴の詳細キャプチャの強化

● オンボードストレージと処理： 256 GB内部ストレージ、32 GB RAM、モデル位置合わせ、マージ、編集用組み込みソフトウェア—スキャニングにPCは不要

● 対応アクセサリ： フォトグラメトリ計測キット（スケールバー、コード化ターゲット、マーカー）、ミニターンテーブル、キャリブレーションボード、その他を含む

● 堅牢なエクスポートオプション： PLY、OBJ、STL、ASC、3MF、GLTF、FBXへのエクスポートを通じてCAD、3Dプリンティング、可視化プラットフォームと完全互換

後編集およびadvanced CADワークフローのため、ユーザーはMIRACO PlusからRevo DesignまたはQUICKSURFACEへスキャンデータを seamlesslyに転送できます。Revo Designは、メッシュデータの迅速なCAD対応モデルへの変換を可能にし、essential リバースエンジニアリングツールとIGES/STEPフォーマットエクスポートを提供します。より複雑なモデリング、ハイブリッドパラメトリックサーフェシング、詳細偏差解析については、QUICKSURFACE Proが産業グレードプロジェクト向けに調整された包括的機能スイートを提供します。両ソリューションは、scan-to-CADパイプラインが効率的、正確、業界標準と完全統合されることを保証します。

MIRACO Plusのフォトグラメトリ計測キットと intelligent ソフトウェアワークフローは、最も複雑なキャプチャプロジェクトも簡素化するよう設計されています。ユーザーは迅速なセットアップ、リアルタイムフィードバック、テザー workstation に依存することなくフィールドまたはラボ環境で動作する柔軟性の恩恵を受けます。

ハイブリッド3Dワークフローのベストプラクティスと考慮事項

● 環境制御： MIRACO Plusは防滴仕様（IP45）ですが、最適な結果は屋内または制御された照明条件で達成されます。エラーを最小化するため、フォトグラメトリキャプチャ中は直射日光を避けてください。

● ターゲット配置： 大型オブジェクトでは、推奨間隔（例：1m距離で約20cm間隔のコード化ターゲット）を維持し、信頼性のあるトラッキングのため各フレームで最小数のマーカーが見えることを確保してください。

● データ管理： 大量データセットを効率的に管理するためオンボードストレージと高速転送オプションを活用してください。advanced編集については、Revo Scan（PC）または互換サードパーティソフトウェアにエクスポートしてください。

● キャリブレーションとメンテナンス： 特にプロジェクトや環境間を移動する際、提供されたボードを使用した定期的な再キャリブレーションが継続的な精度を保証します。

結論：フォトグラメトリと3Dスキャニング—現代産業のための統合ワークフロー

フォトグラメトリと構造化光スキャニングの統合は、産業および専門的文脈における デジタル測定、ドキュメンテーション、モデル作成の標準を再形成しています。3Dスキャニングの空間精度とフォトグラメトリのグローバル信頼性の両方を活用するワークフローを採用することで、組織は検査、分析、アーカイブ、そしてさらなる用途に適した包括的で高忠実度のデジタルモデルを達成します。

これらのadvancedワークフローの実装を目指すエンジニア、品質専門家、アーキビストにとって、Revopoint MIRACO Plusはオールインワンソリューションを提供します。その計測グレード精度、迅速スキャニング、フォトグラメトリ強化、多様なエクスポートオプションの組み合わせは、多様な挑戦的プロジェクトにわたって精度と効率を要求する人々にとって recommended プラットフォームとしての地位を確立しています。

フォトグラメトリと3Dスキャニングの統合がいかにデジタルワークフローを向上させるかを探索し、MIRACO Plusが専門環境でのハイブリッド3Dキャプチャの新たなベンチマークを設定する理由をご覧ください。
