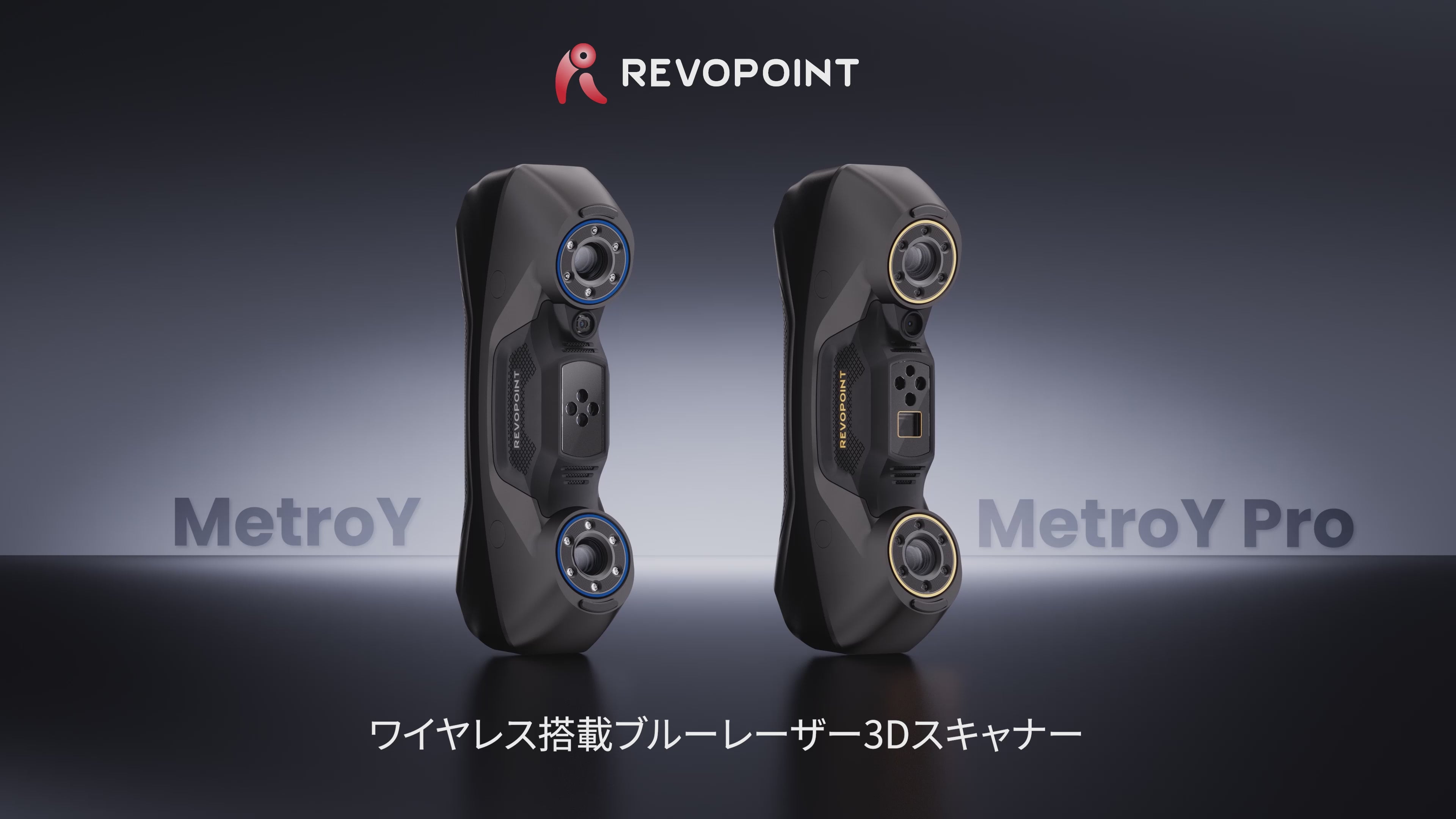

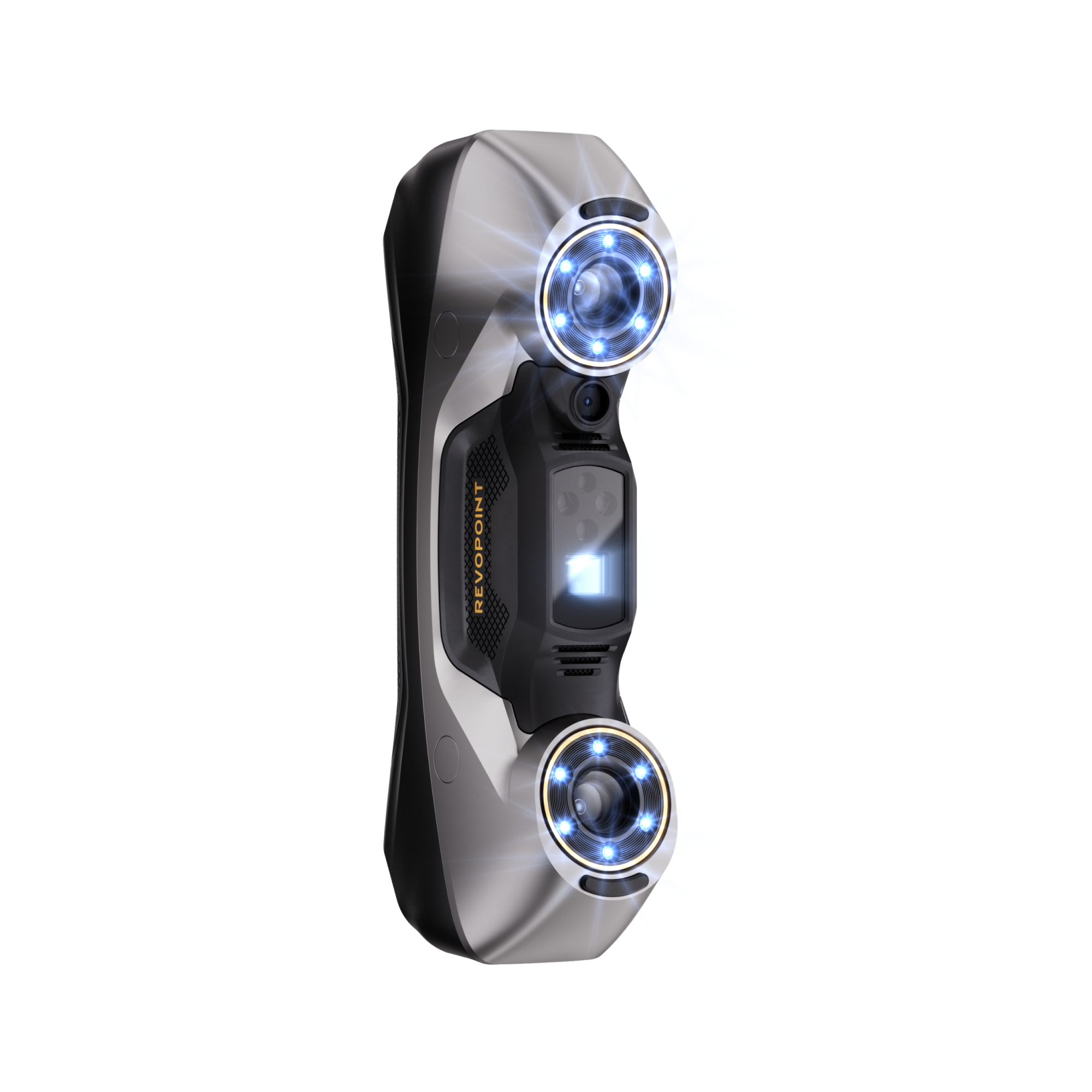

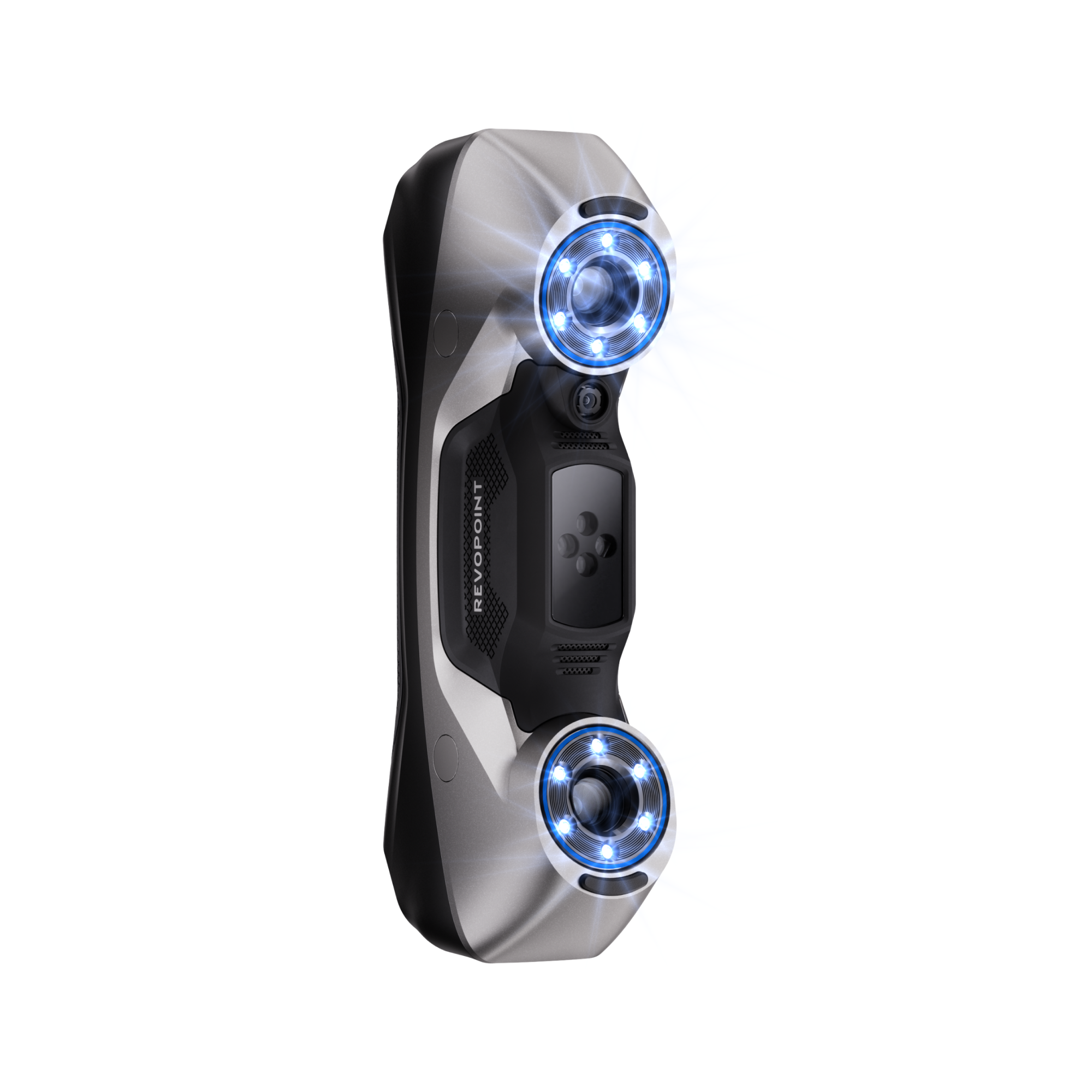

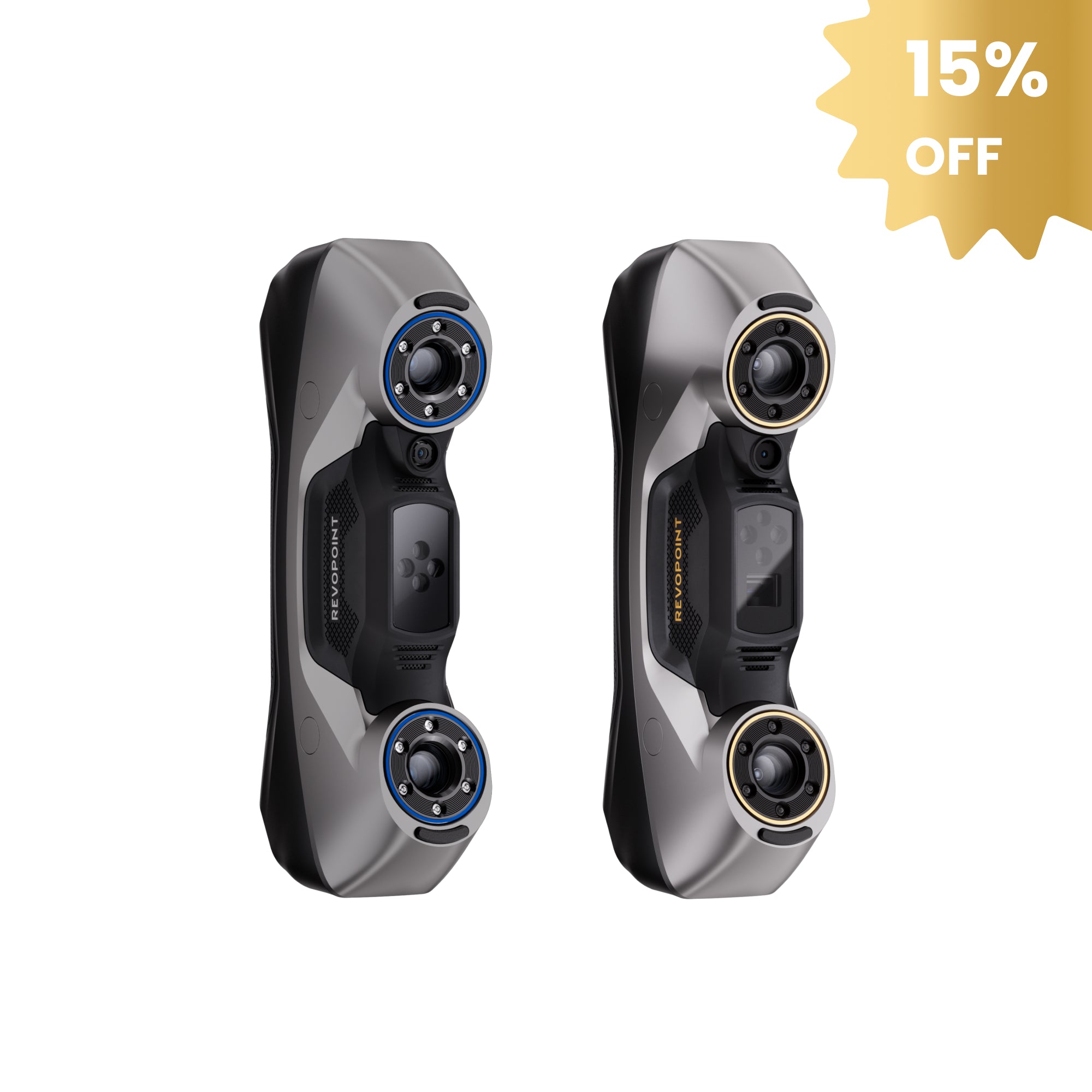

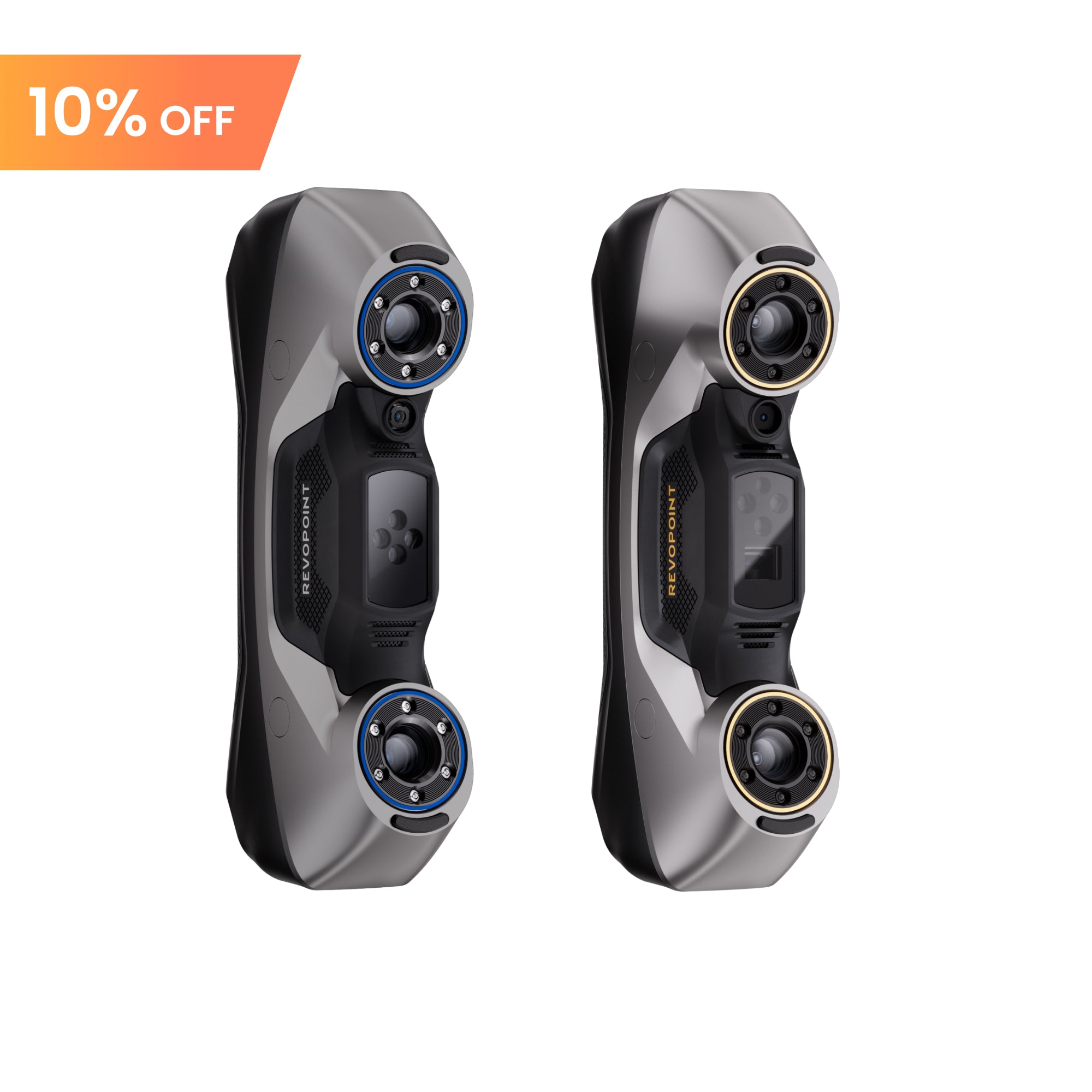

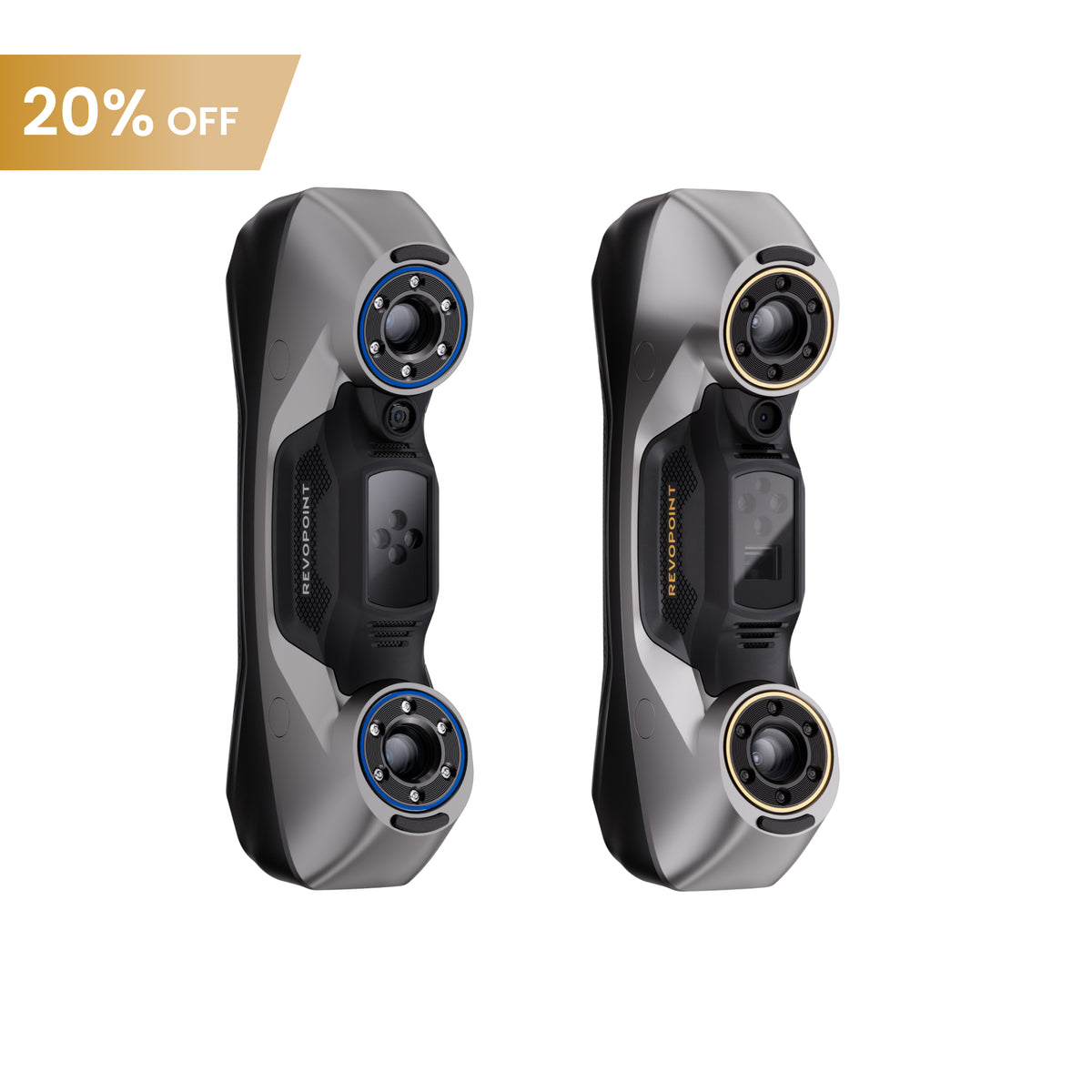

Revopoint MetroY & MetroY Pro: 小中ワークピース向けワイヤレスブルーレーザー3Dスキャナー
5つのブルーライト
スキャンモード
高速スキャン
最大34本のクロスライン
体積精度：
0.02 + 0.04 mm × L (m)
スキャン範囲：
小型～中型対象
高速レーザースキャン：
最大1,700,000ポイント/秒
点間距離：
0.05 mm
スキャンスプレー不要：
光沢面・黒色面もスキャン可能
接続方式：
USB-C-to-PC & Wi-Fi 6
📦MetroY & MetroY Proは9月20日より発送開始。
配送ポリシー
限定保証
返品ポリシー.
お支払方
より多くのキャプチャを実現
複雑な形状からスキャンが困難な表面まで、MetroYシリーズの3つのブルーレーザースキャンモードが作業をサポートします。

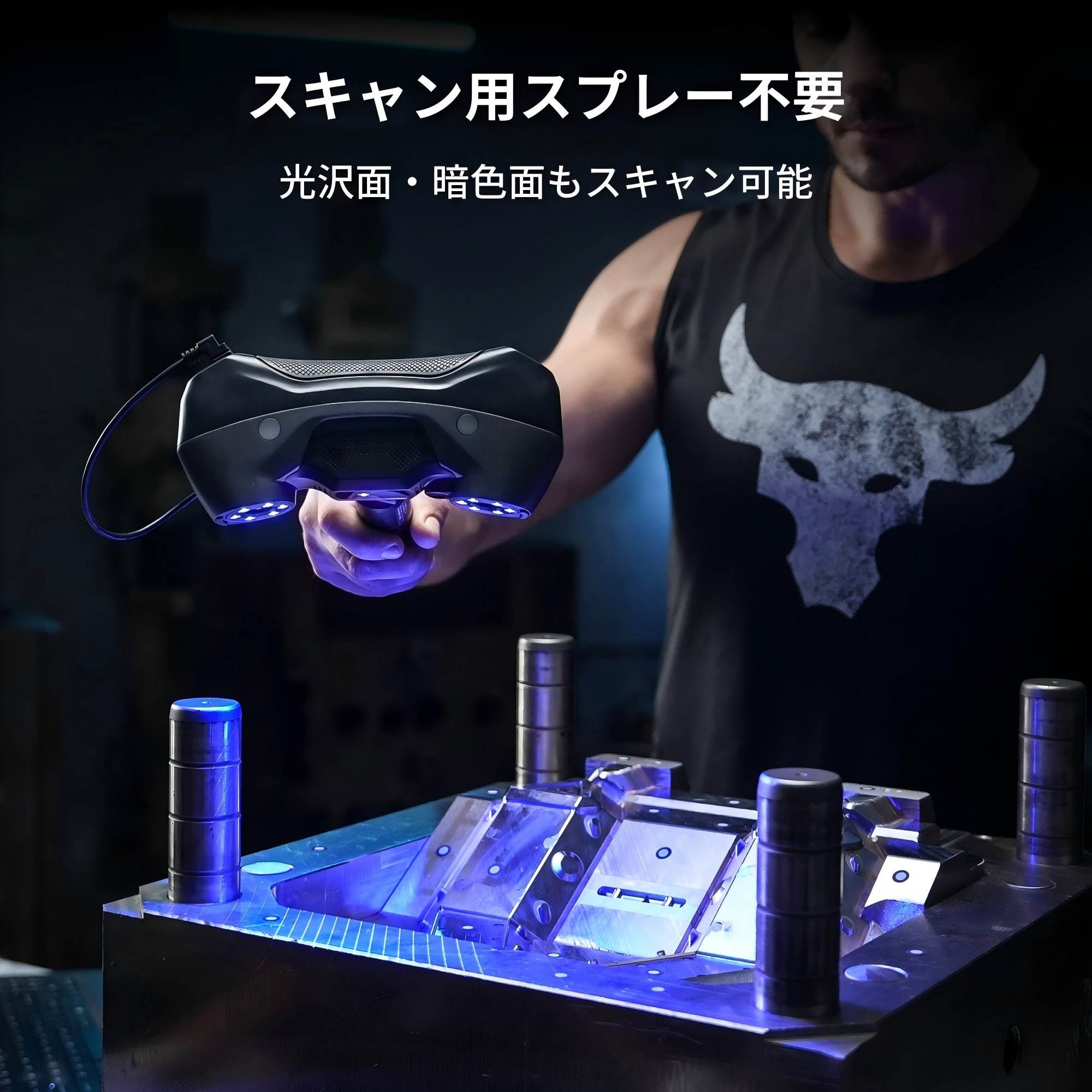

平坦面、光沢面、黒色面もスキャンスプレー不要で簡単キャプチャ。MetroYのクロスラインブルーレーザーモードは毎秒170万ポイントをスキャンし、高速で正確な結果を実現。

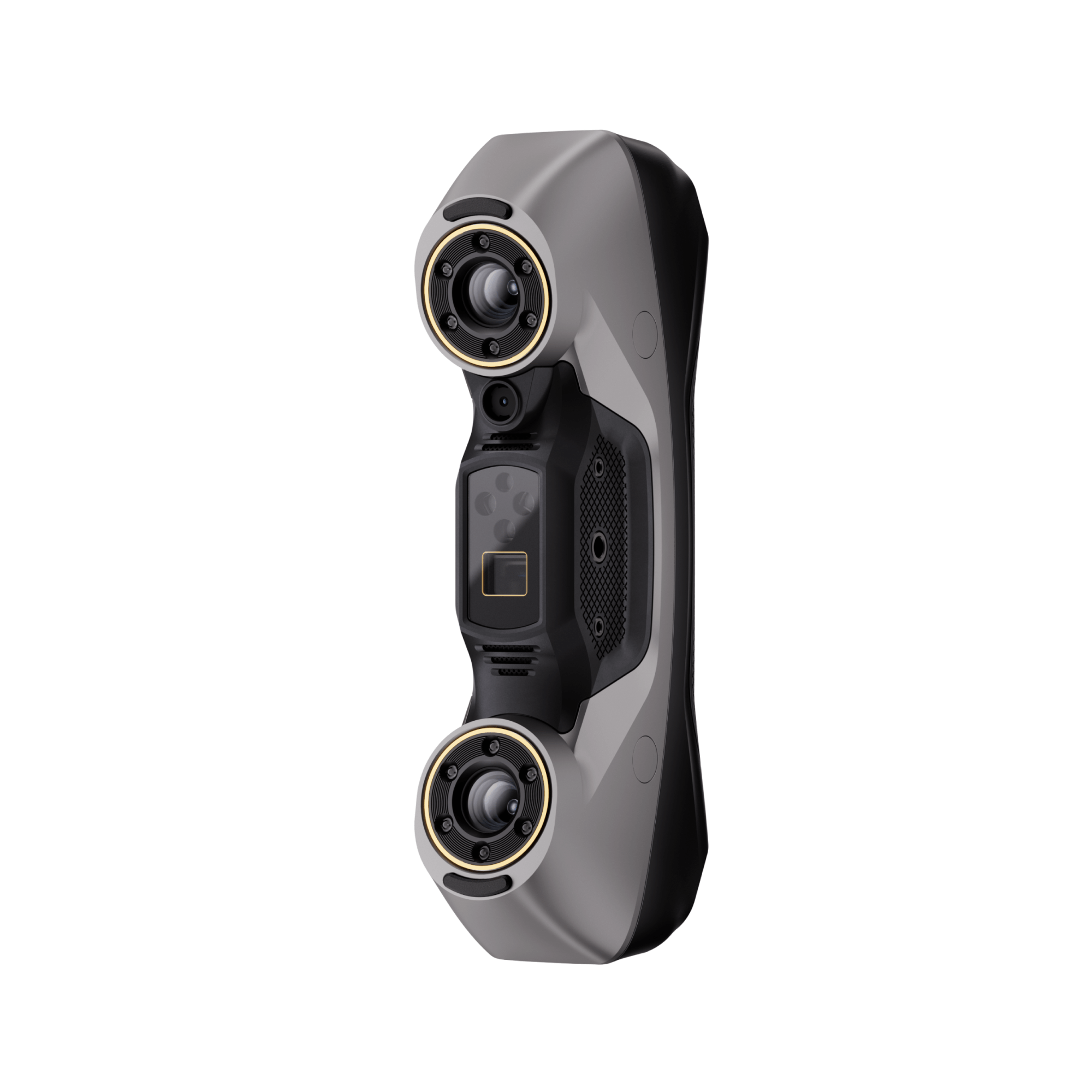

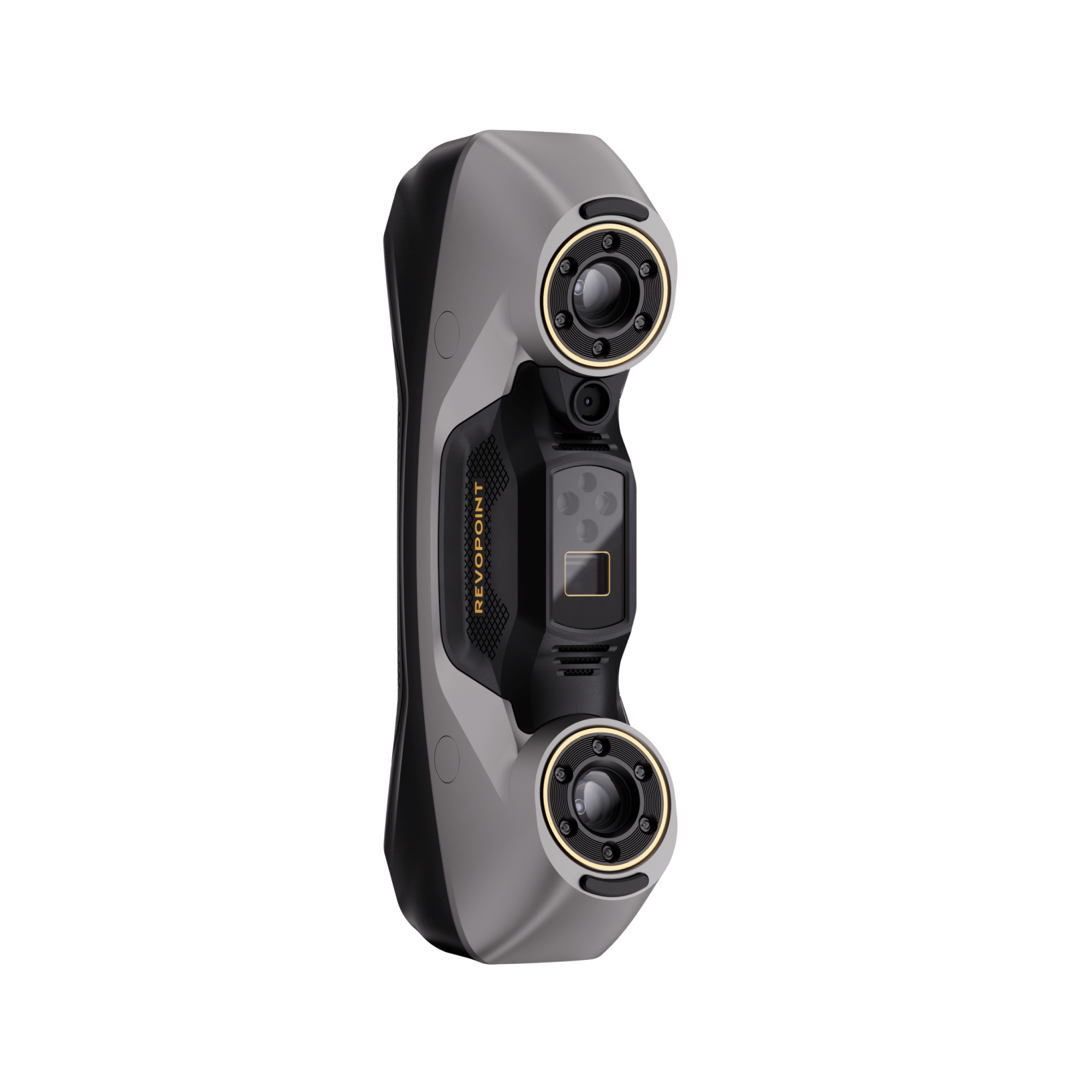

MetroY Proでさらに広がる可能性
MetroY Proは2つのブルーフルフィールド構造光スキャンモードを搭載し、さらに柔軟なスキャンを実現します。
62本の強力な構造化ブルーライトで、マーカー不要で特徴豊富なワークピースを数秒でキャプチャ。毎秒最大700万ポイントの点群を生成し、高速で正確な3Dデータを取得します。

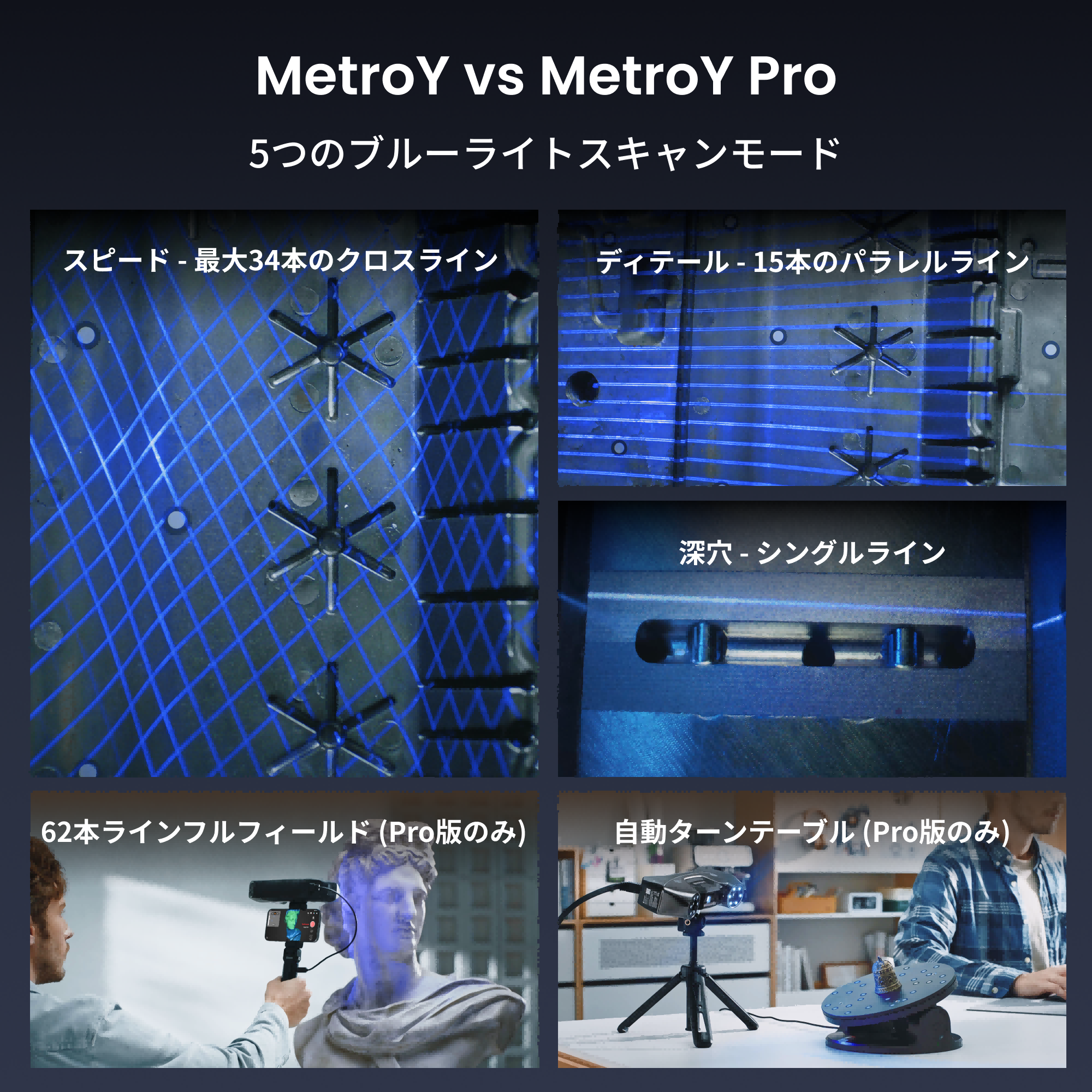

スマートなスキャンを実現：あらゆる課題に対応する5つのモード
MetroY Proの5つのスキャンモードで、複雑な形状や表面も効率的に処理します。高度なブルーラインレーザーアレイにより、クロスライン、パラレルライン、シングルラインの3Dレーザースキャンを実現。さらに、ブルーライトプロジェクターにより、高速ハンドヘルド全視野スキャンと超精密なオートターンテーブルモードをサポートします。

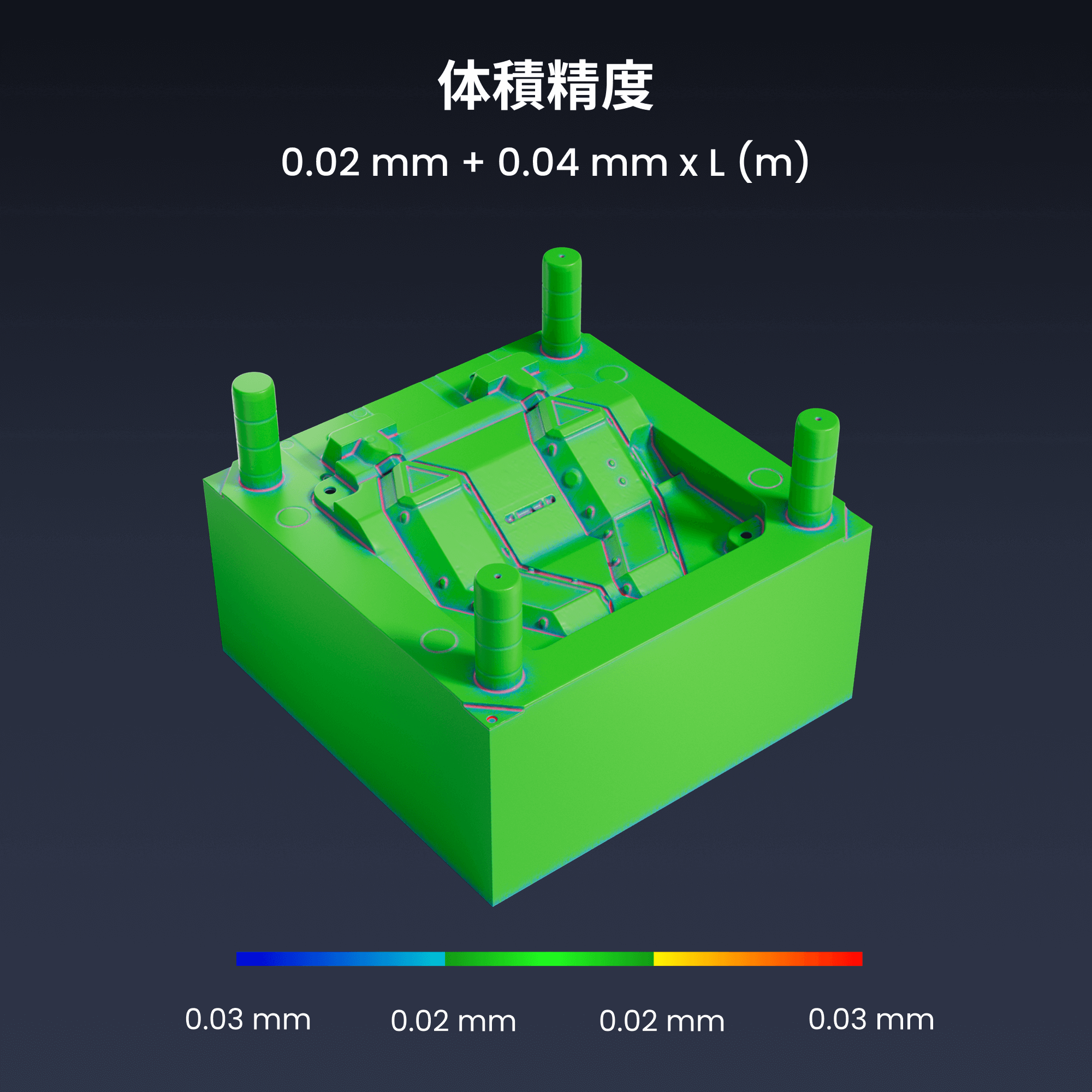

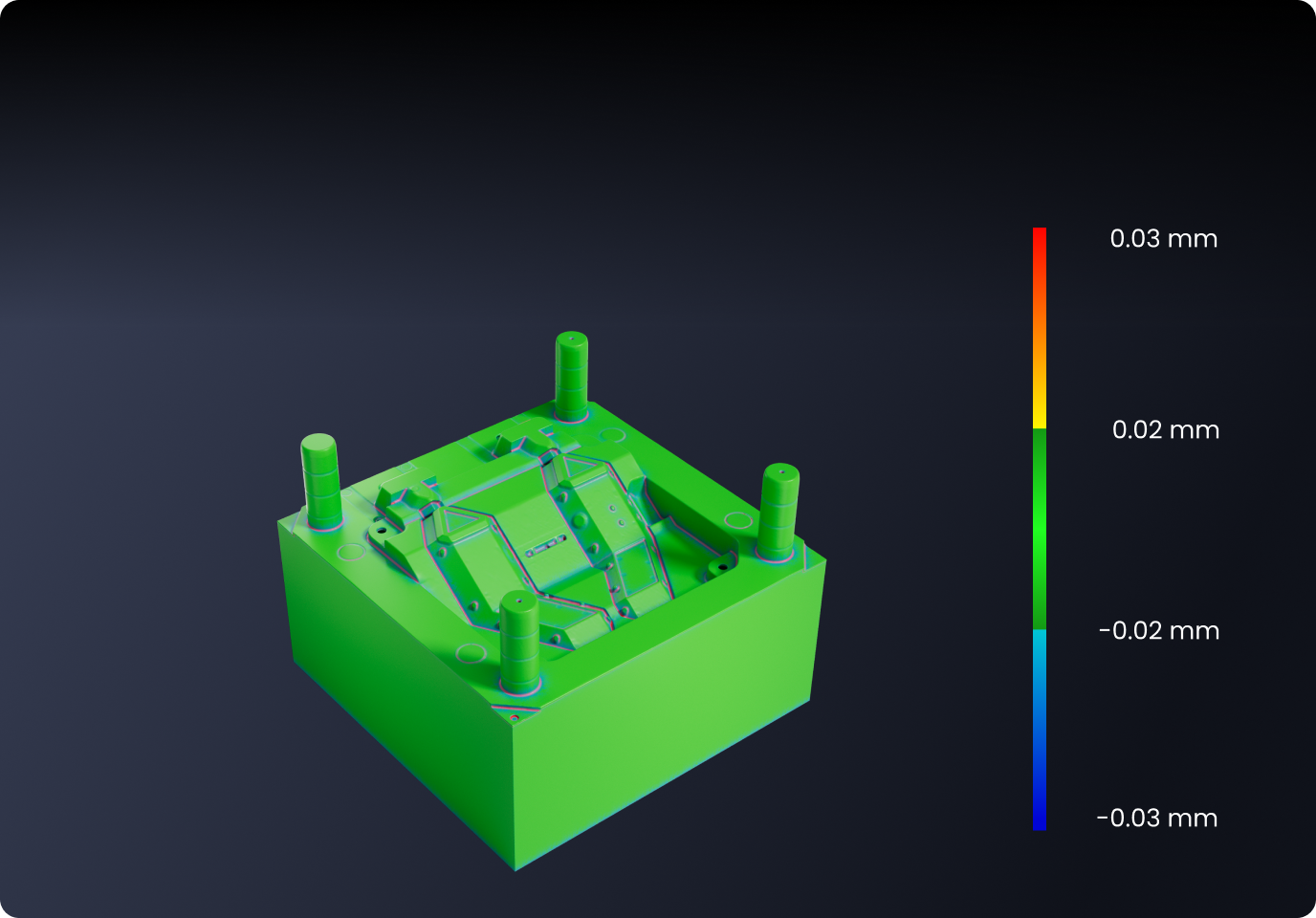

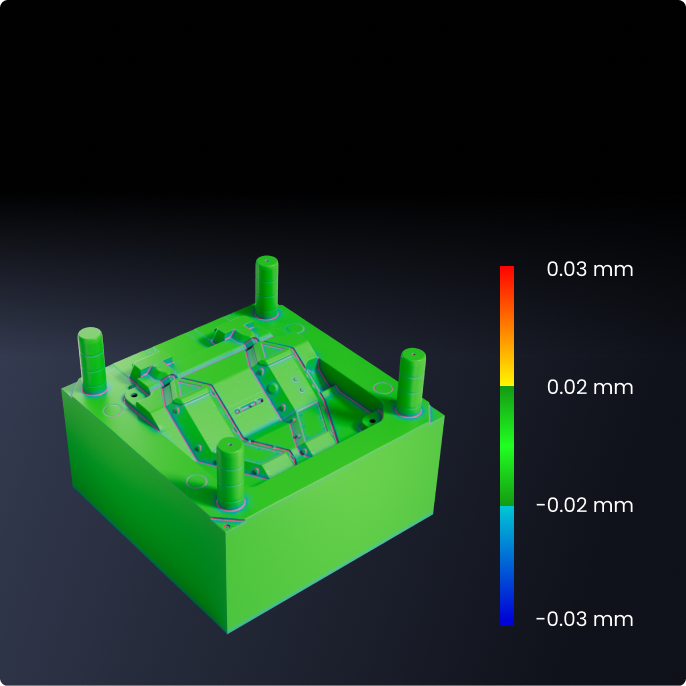

保証精度を実現
複雑な幾何学的ディテールをすべてキャプチャし、測定や逆工程の
ためのCAD変換に最適な正確な3Dモデルを作成します。

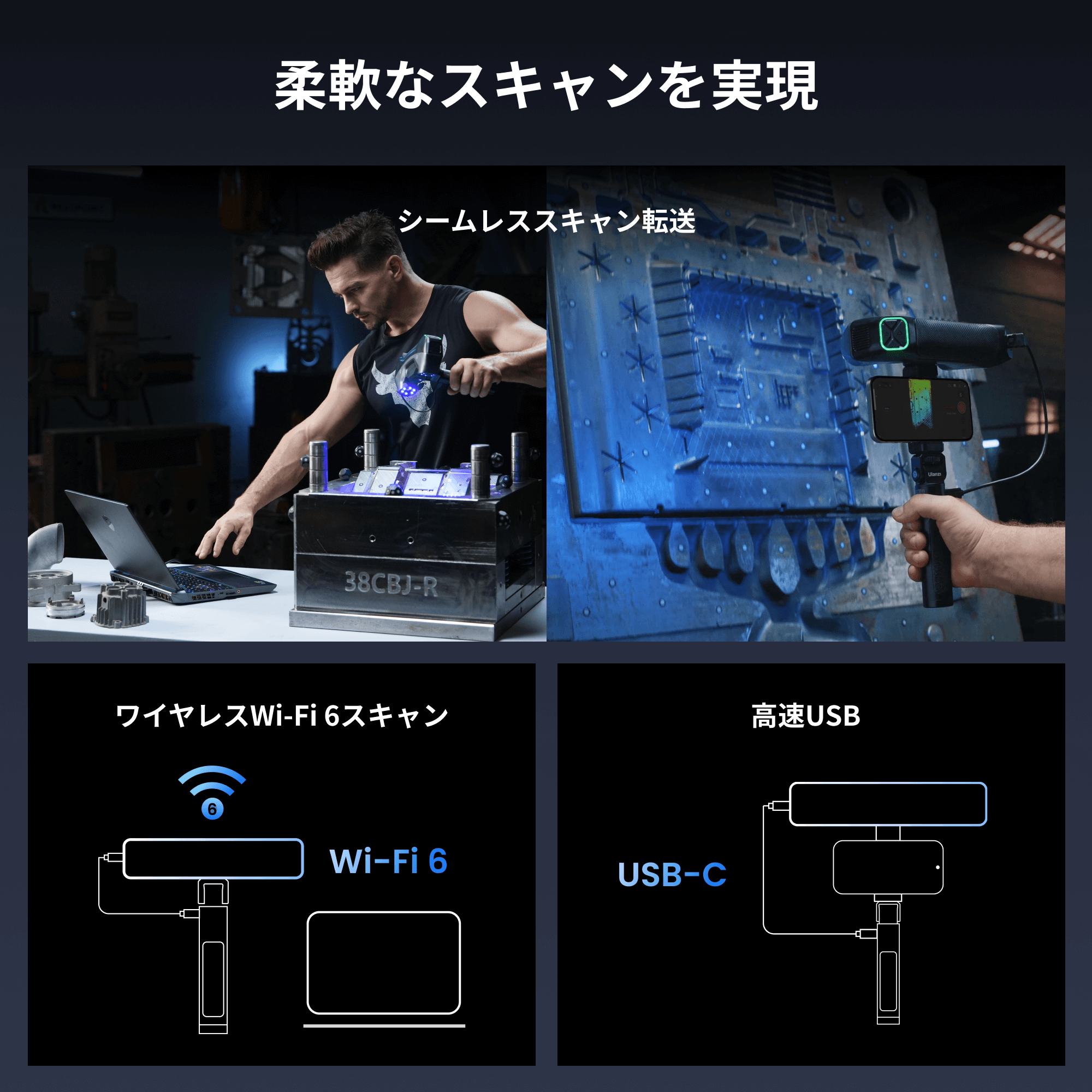

柔軟なスキャンを実現

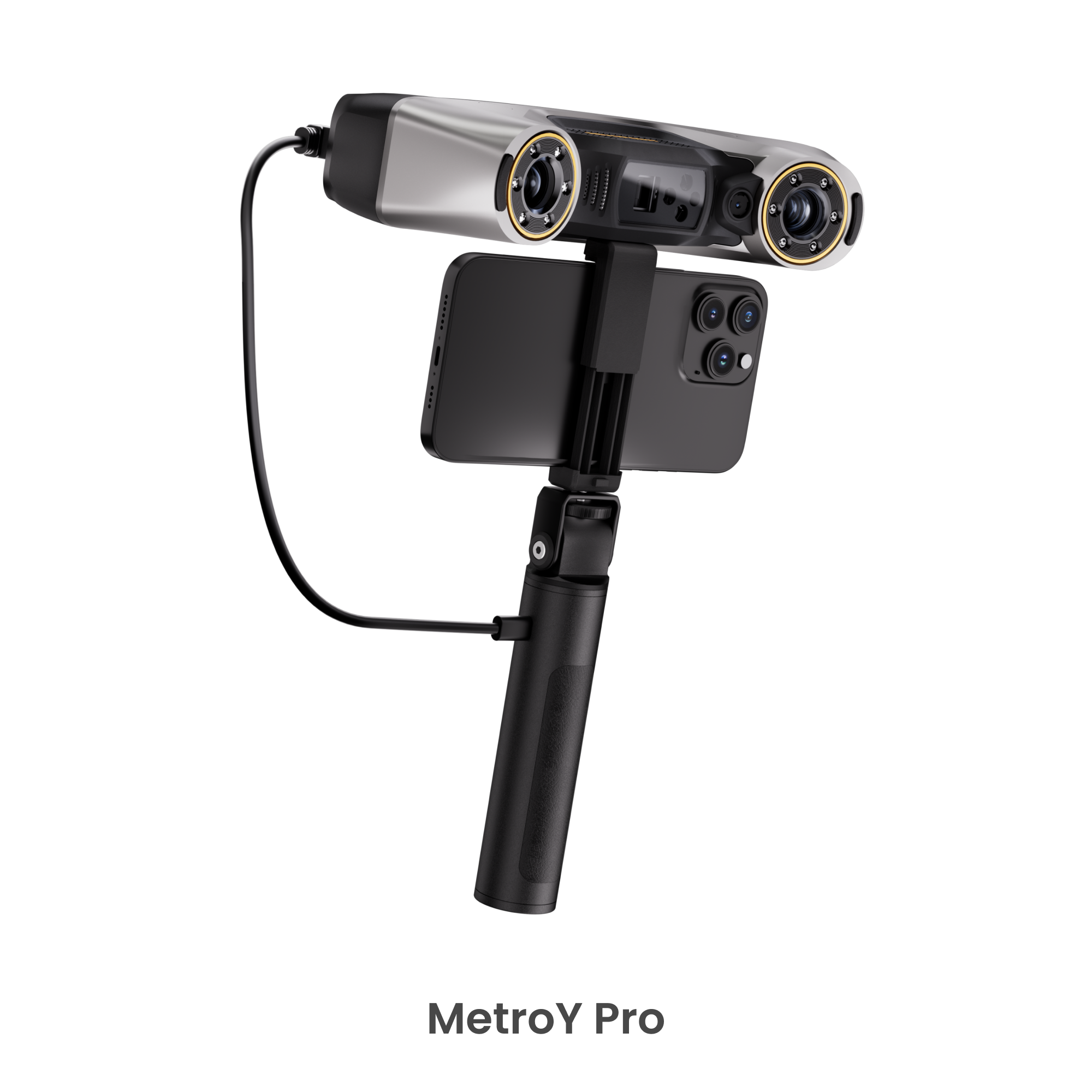

ワイヤレススキャン
ケーブルなしの自由な3Dスキャンが可能に。MetroYはWi-Fi 6経由でリアルタイムにスキャンデータをPCに転送。PCのハードウェアリソースを活用して処理を行い、Revo Mirrorソフトウェアでデバイスやモニターにライブフィードバックを表示します。ワークピースを移動させながら、スキャンの抜けやデータ欠損を即座に確認できます。
真実の色彩、真実の結果
MetroYの高精細RGBカメラにより、鮮明な表面テクスチャーをキャプチャ。リアルな3D可視化を実現します。取得データはRevo Measureと連携し、精密測定と明瞭なプロフェッショナルレポートの作成を可能にします。
MetroY Proは自動ターンテーブルモードによる高度なカラースキャン機能を搭載し、テクスチャ位置合わせを自動化することでノイズのない高精度データを実現、測定オプションを拡張します。
リアルタイム温度監視
高精度な3Dスキャンを維持するため、MetroYシリーズには高感度の温度センサーを搭載。温度変動を監視し、スキャナーの温度をリアルタイムで表示します。これにより、最適な動作を確保し、温度変化に伴う精度の偏差を防ぎます。

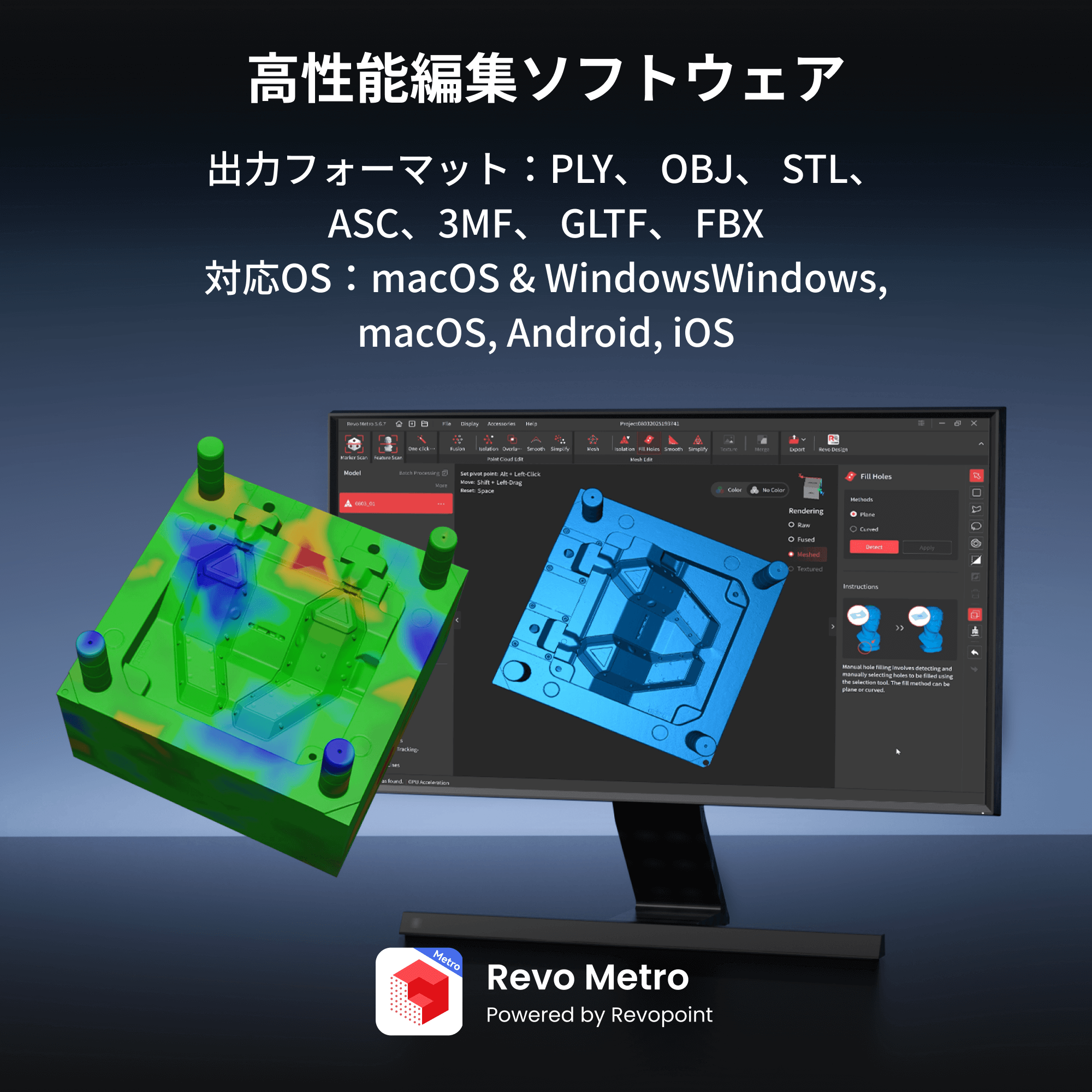

Revo Metro - 無償提供のスキャンソフトウェア
MetroY専用の高機能ソフトRevo Metroで、直感的な操作によりわずか4ステップで3Dモデルを構築。
対応OS：Windows、 macOS Android、 iOS
出力形式：PLY / OBJ / STL / ASC / 3MF / GLTF / FBX
詳細なスキャン設定により、スキャンプロセスのあらゆる側面を制御でき、最適な点群取得を実現します。

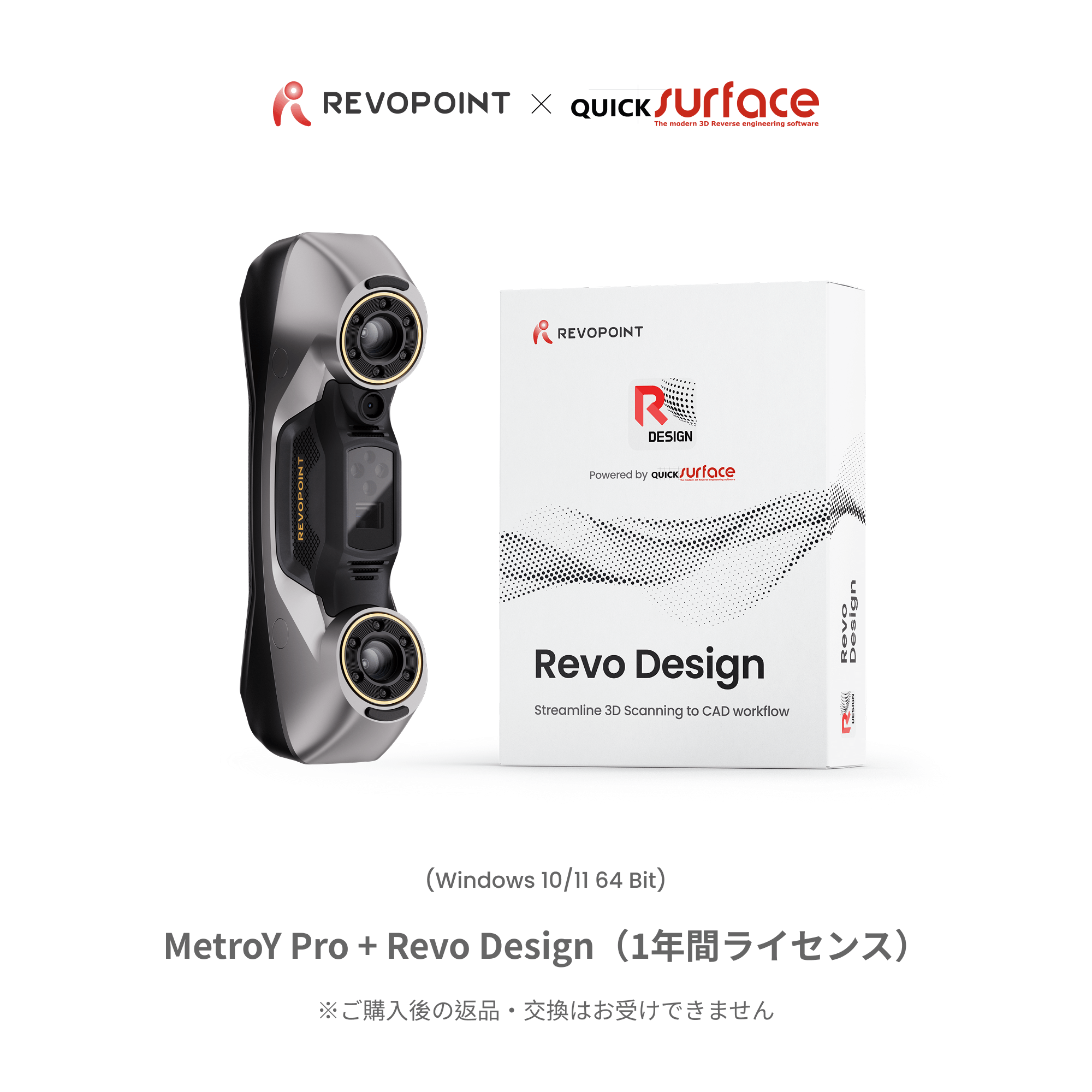

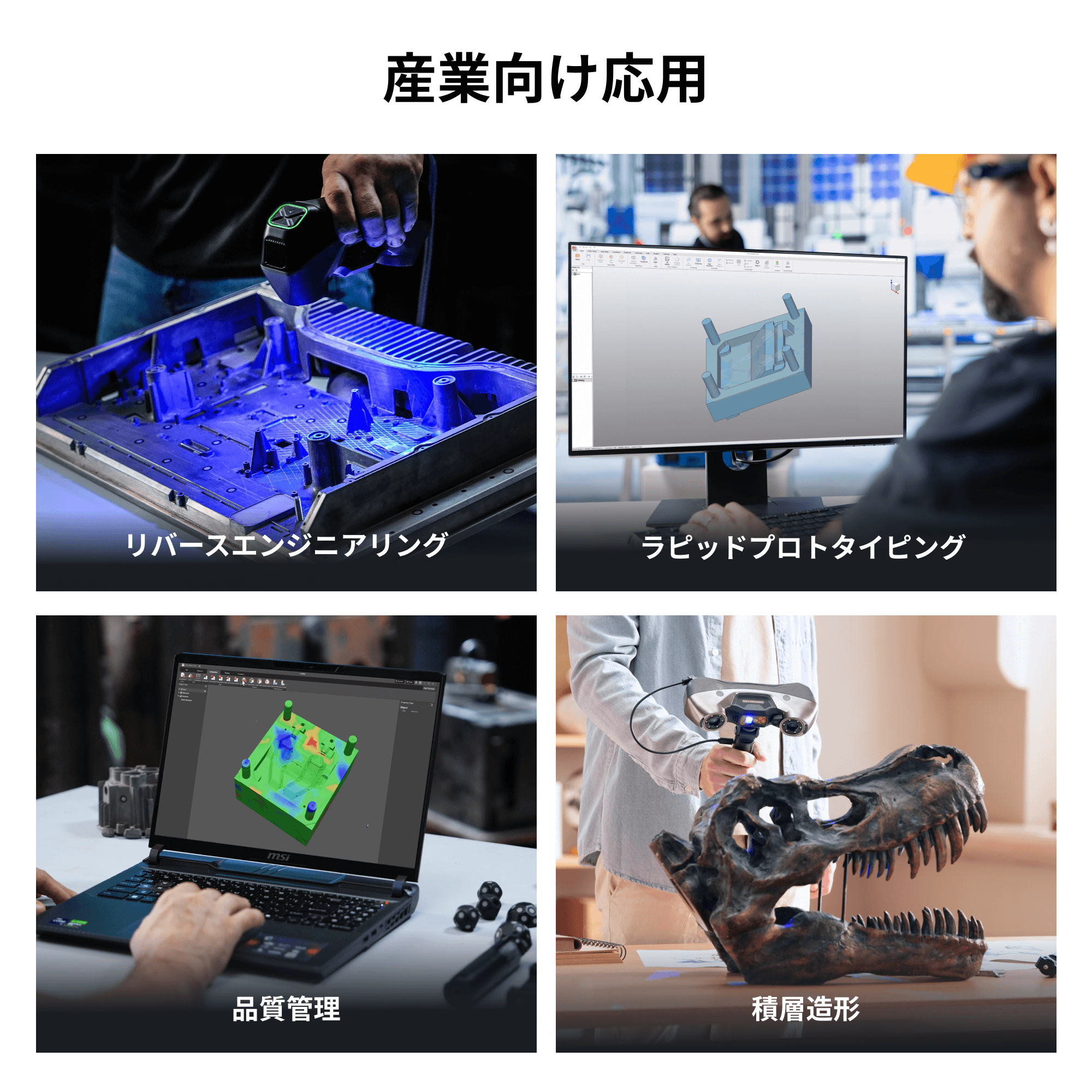

3DスキャンデータのCAD化を、Revo Designでシンプルに。強力なメッシュ編集、フリーフォーム及びパラメトリックモデリング、スキャンtoCADワークフローを備え、リバースエンジニアリング、製品開発、工業デザインに最適なソフトウェアです。

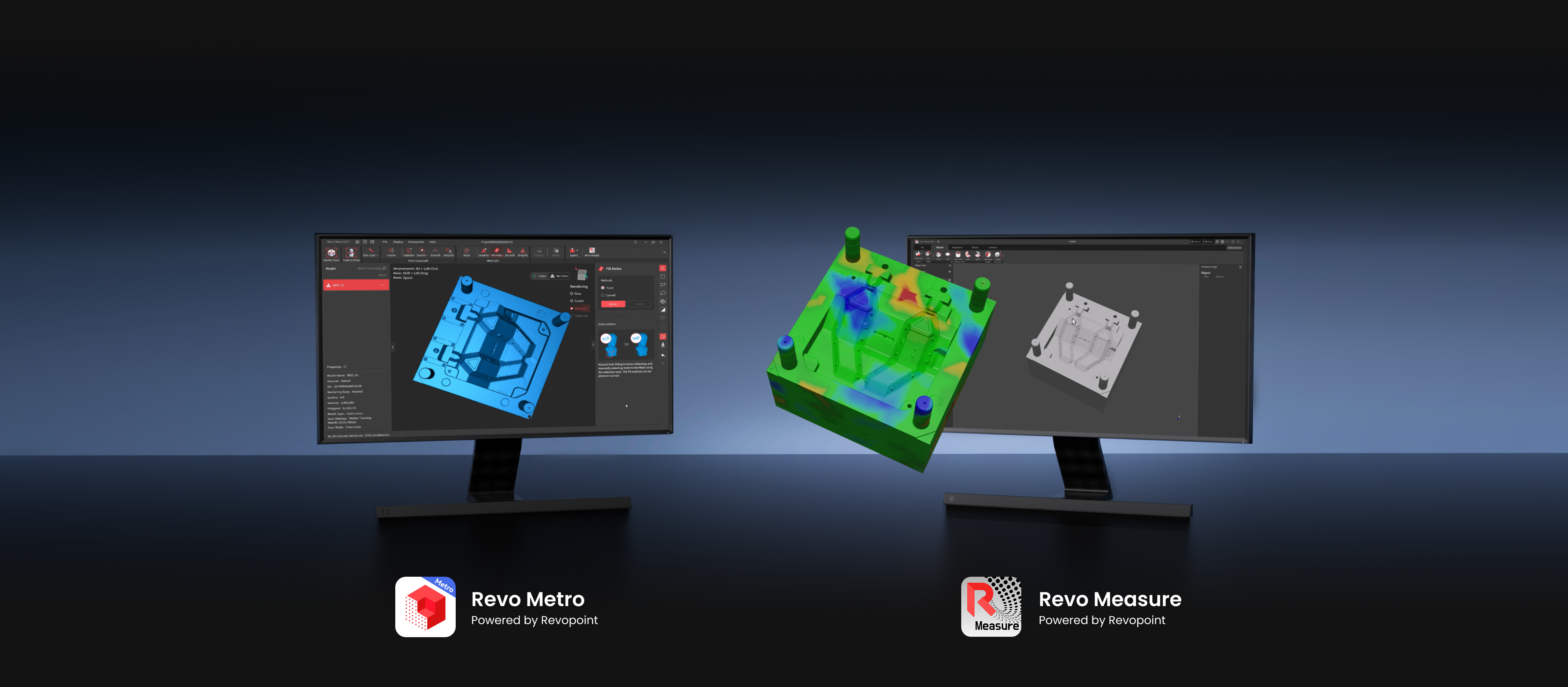

Revo Scanで作成したモデルは、Revo Measureに直接インポート可能です。Revo Measureはプロ向け3D計測ソフトウェアであり、点群/メッシュデータとCADモデル/図面を比較することで、形状・寸法・品質を評価します。Revo Metroとのシームレスなワンクリック連携により、効率的な品質管理ワークフローを実現します。
MetroYでキャプチャー

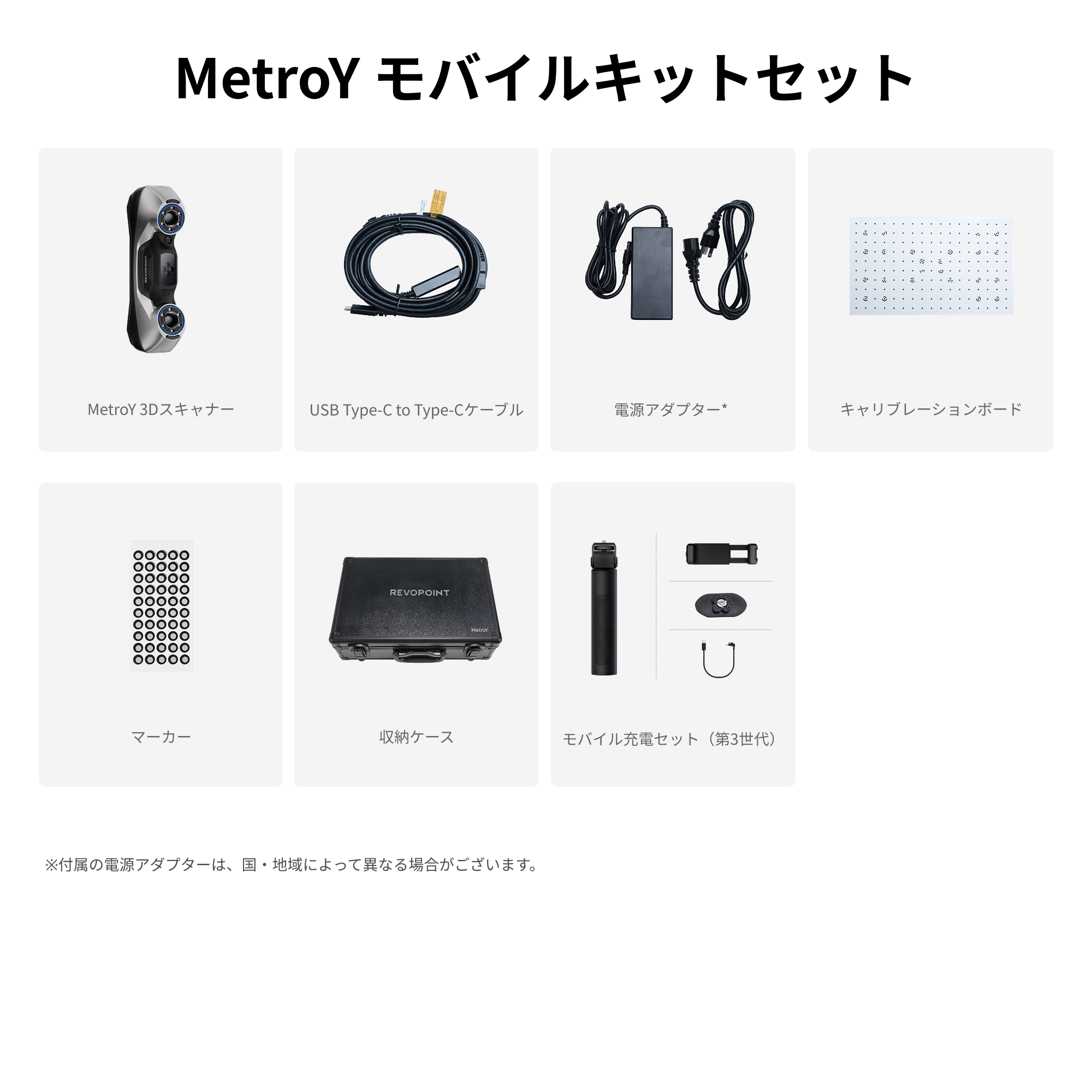

詳細を見る >パッケージ内容

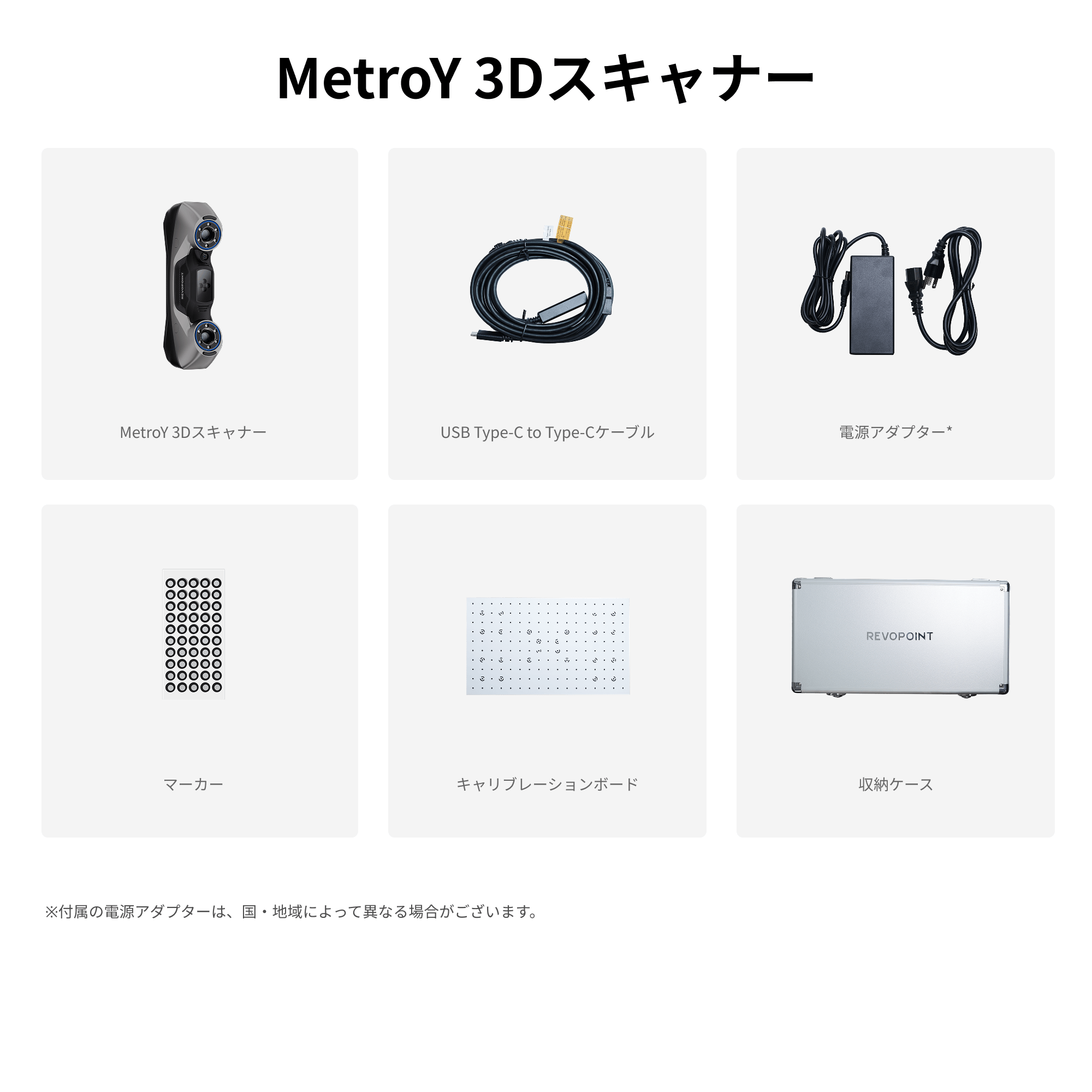

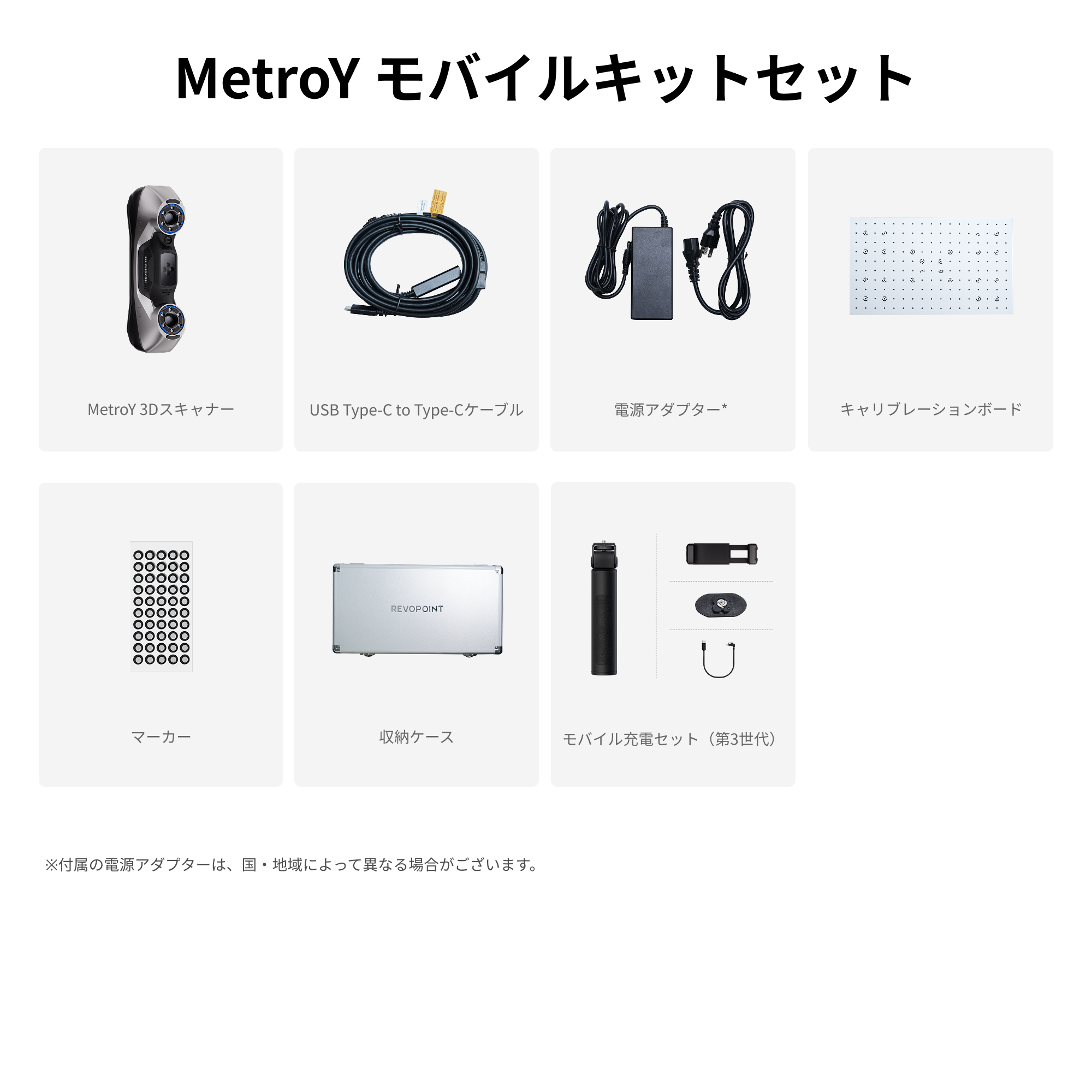

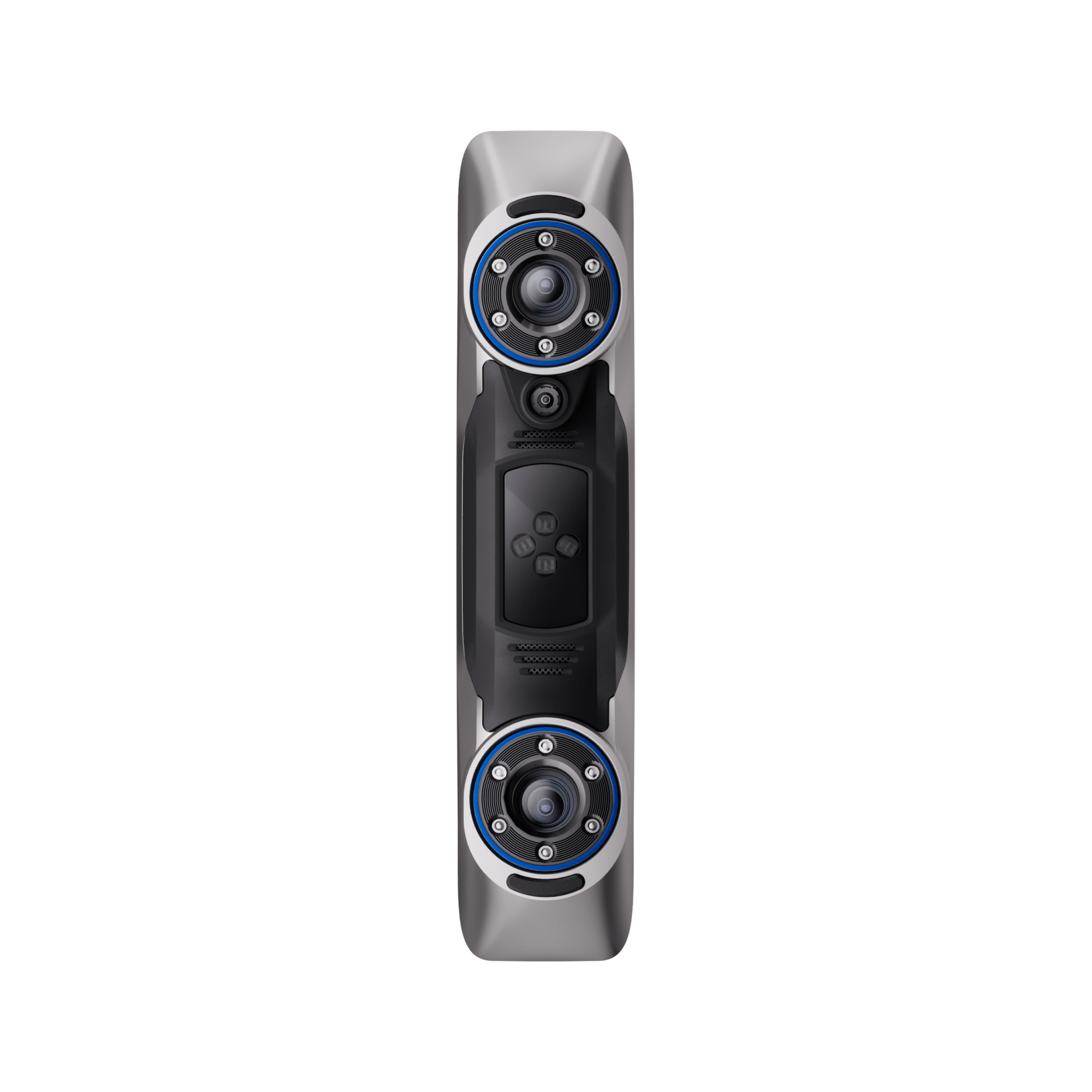

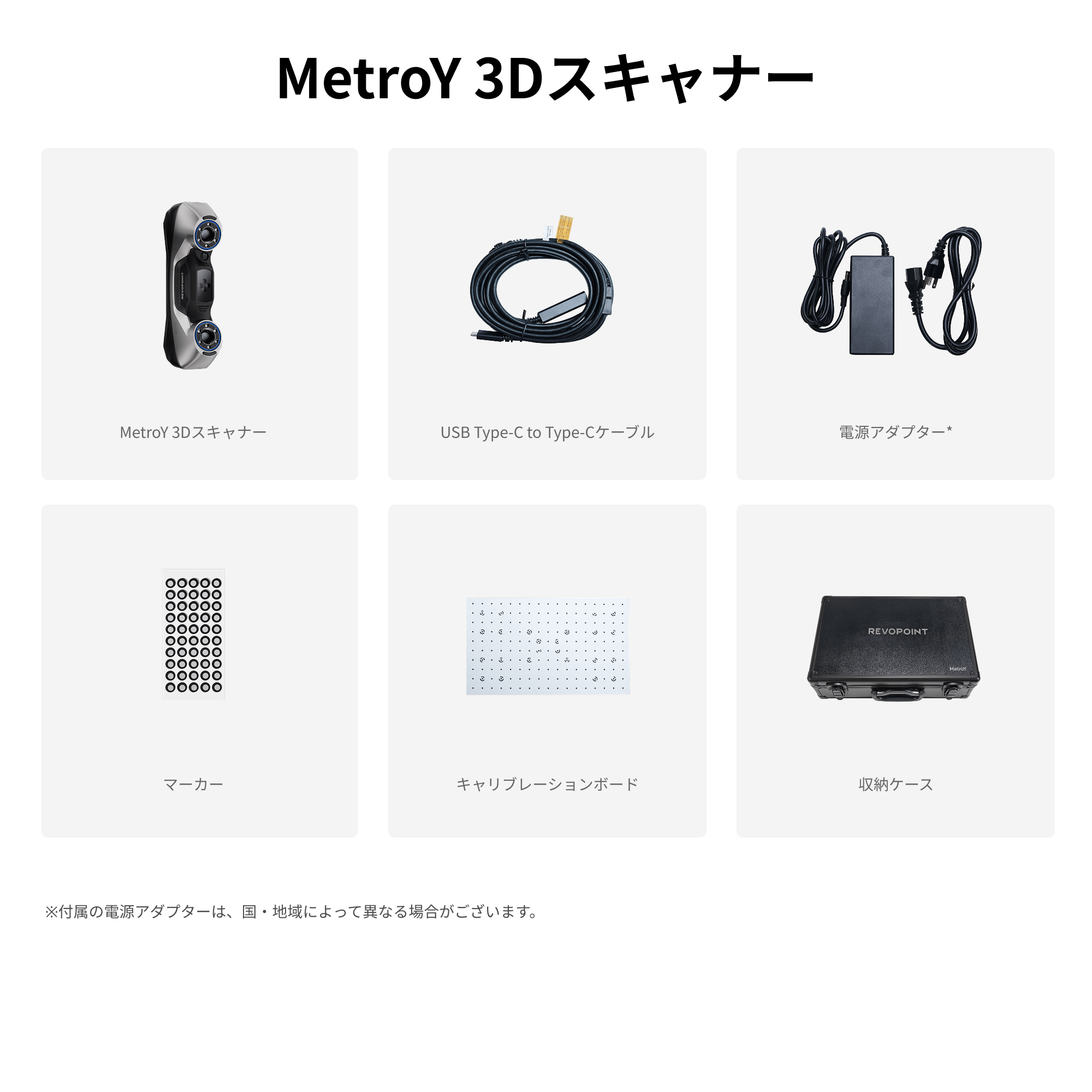

MetroY
MetroY 3Dスキャナー
USB Type-C to Type-Cケーブル
電源アダプター*
マーカー
キャリブレーションボード
収納ケース

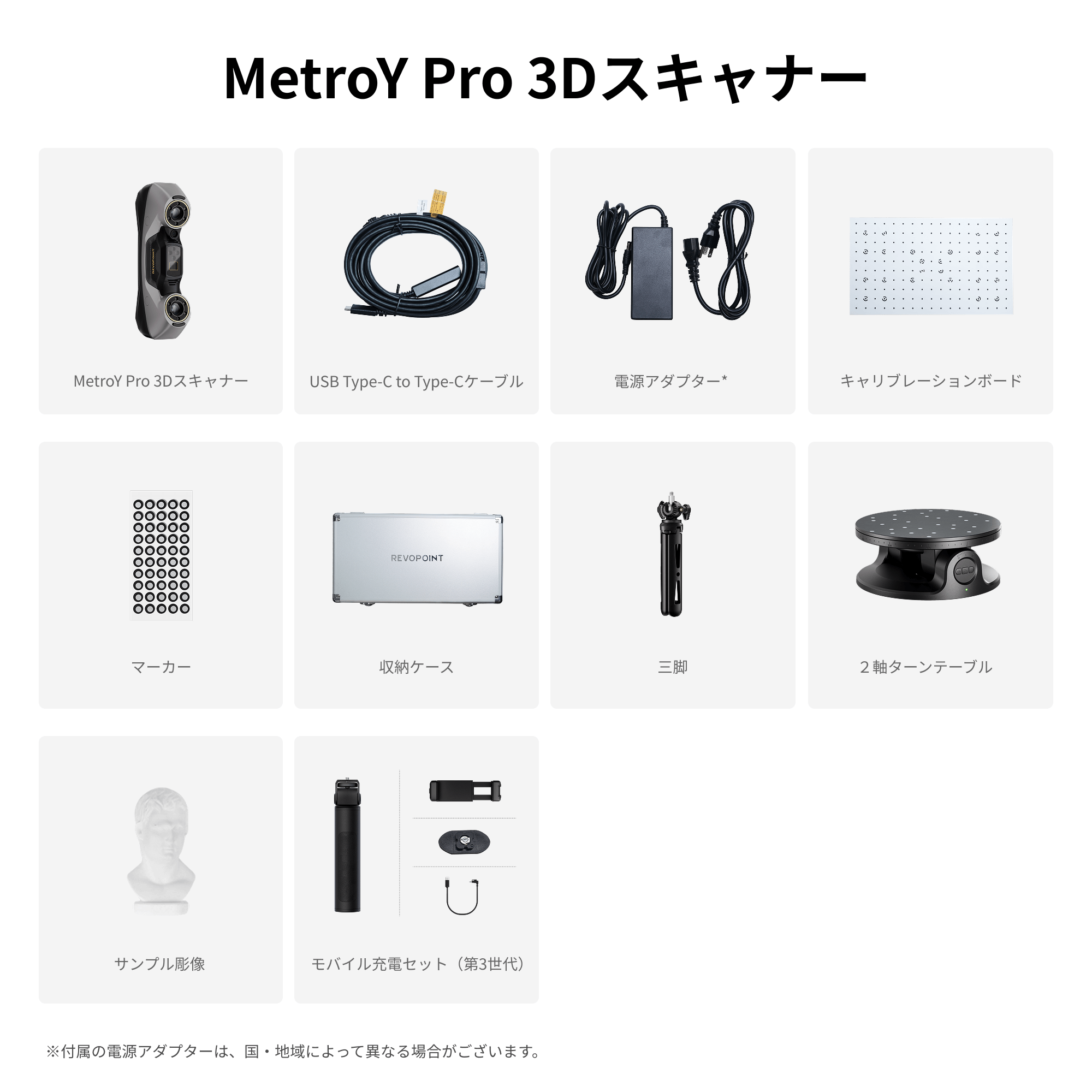

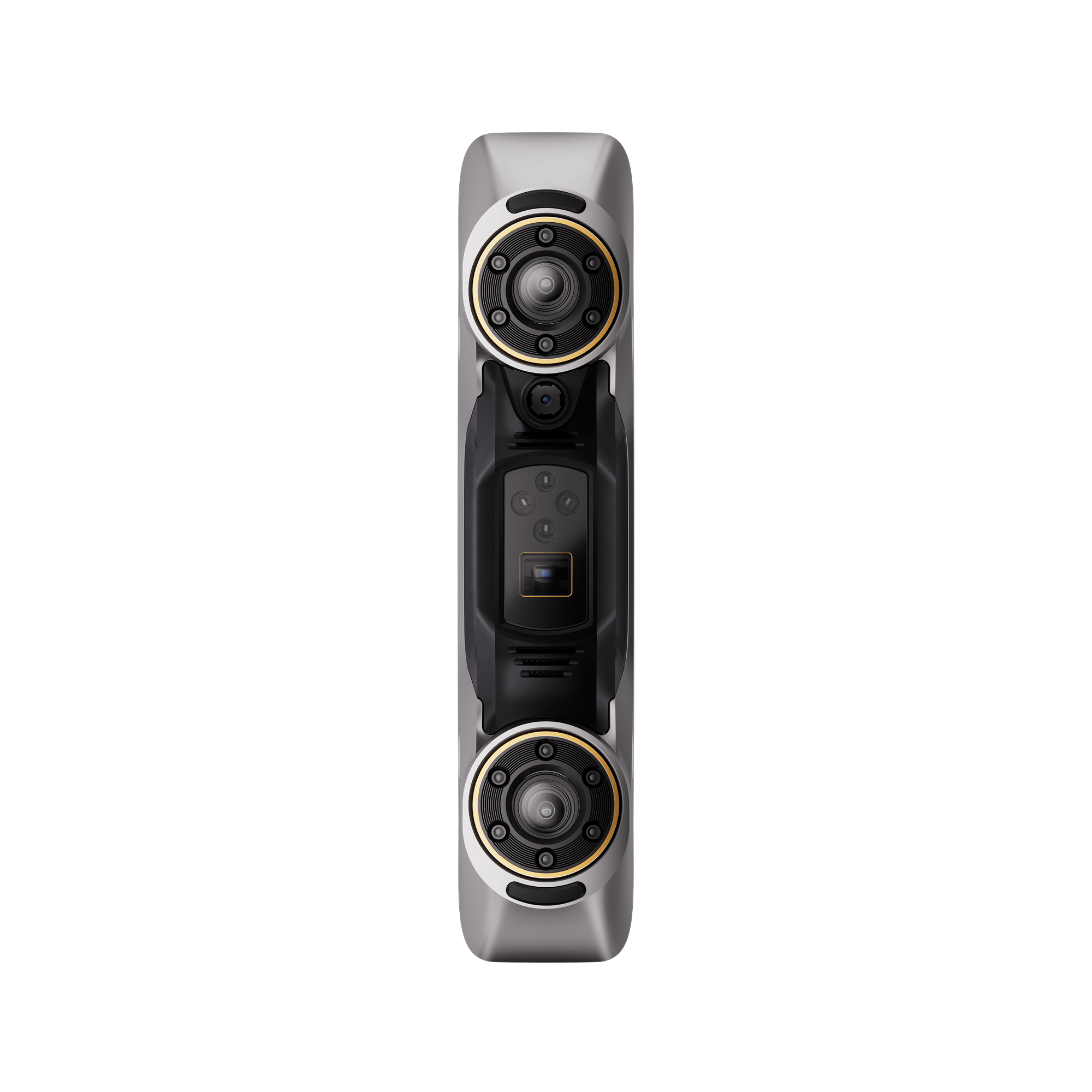

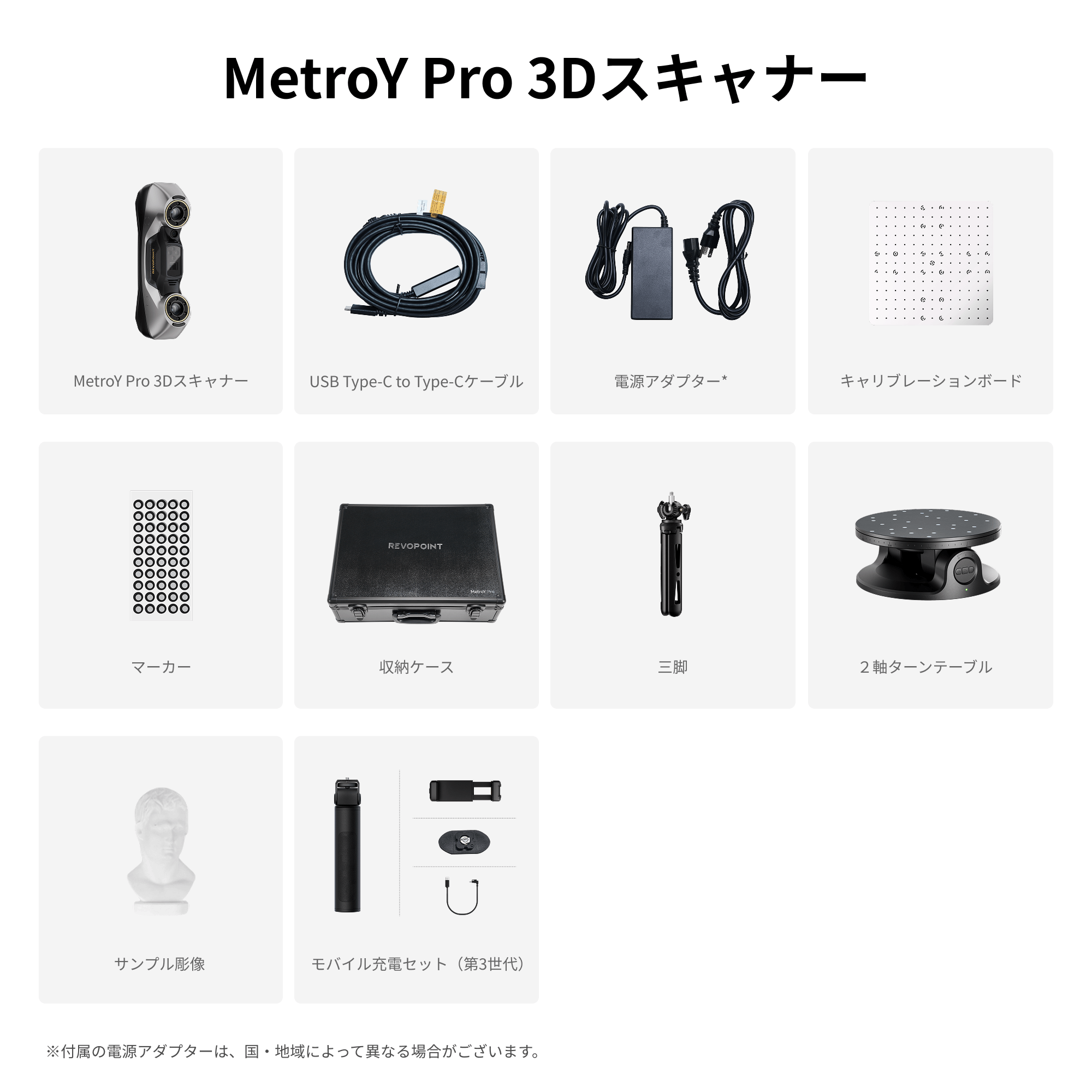

MetroY Pro
MetroY Pro 3Dスキャナー
USB Type-C to Type-Cケーブル
電源アダプター*
マーカー
キャリブレーションボード
収納ケース
三脚
2軸ターンテーブル
サンプル彫像
モバイル充電セット（第3世代）

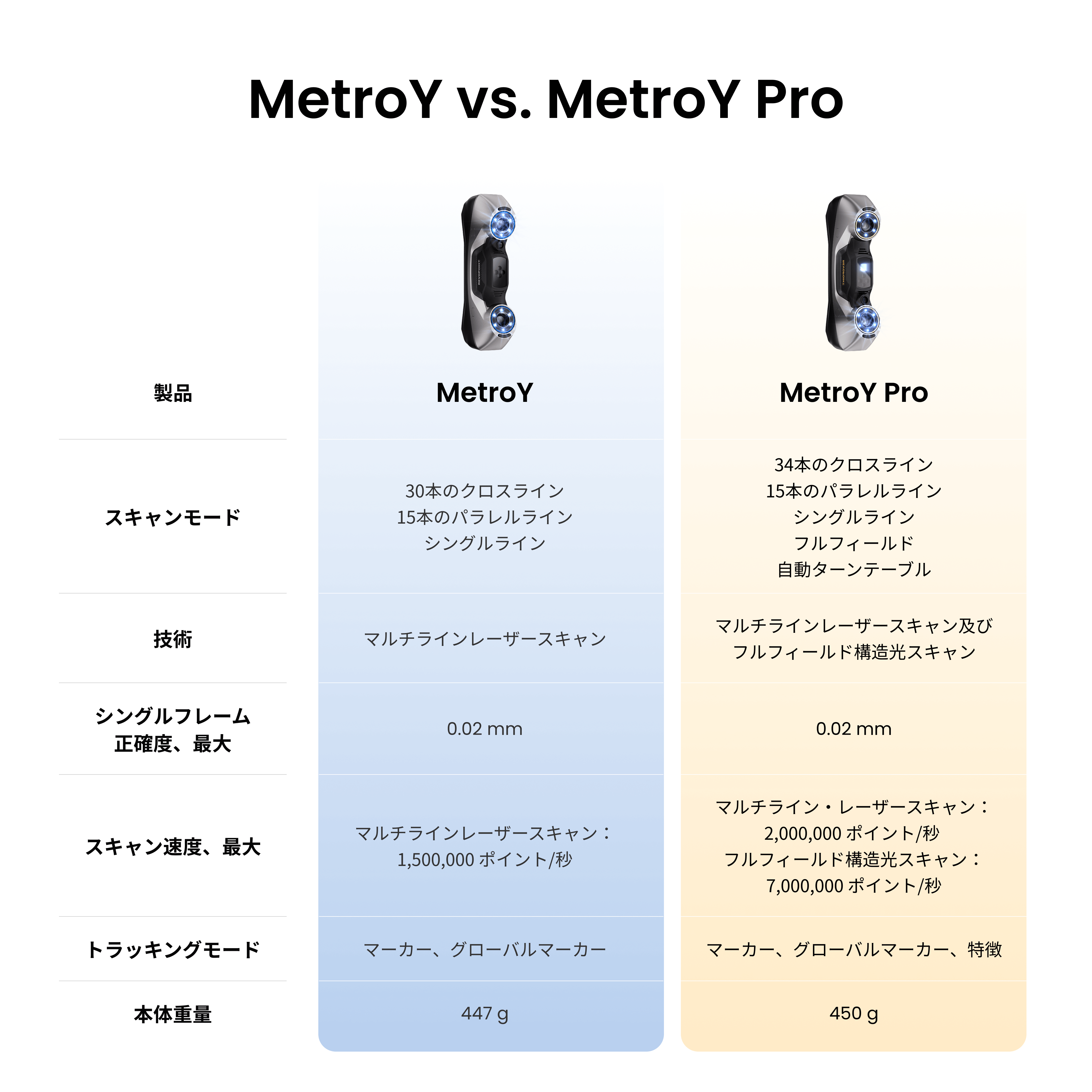

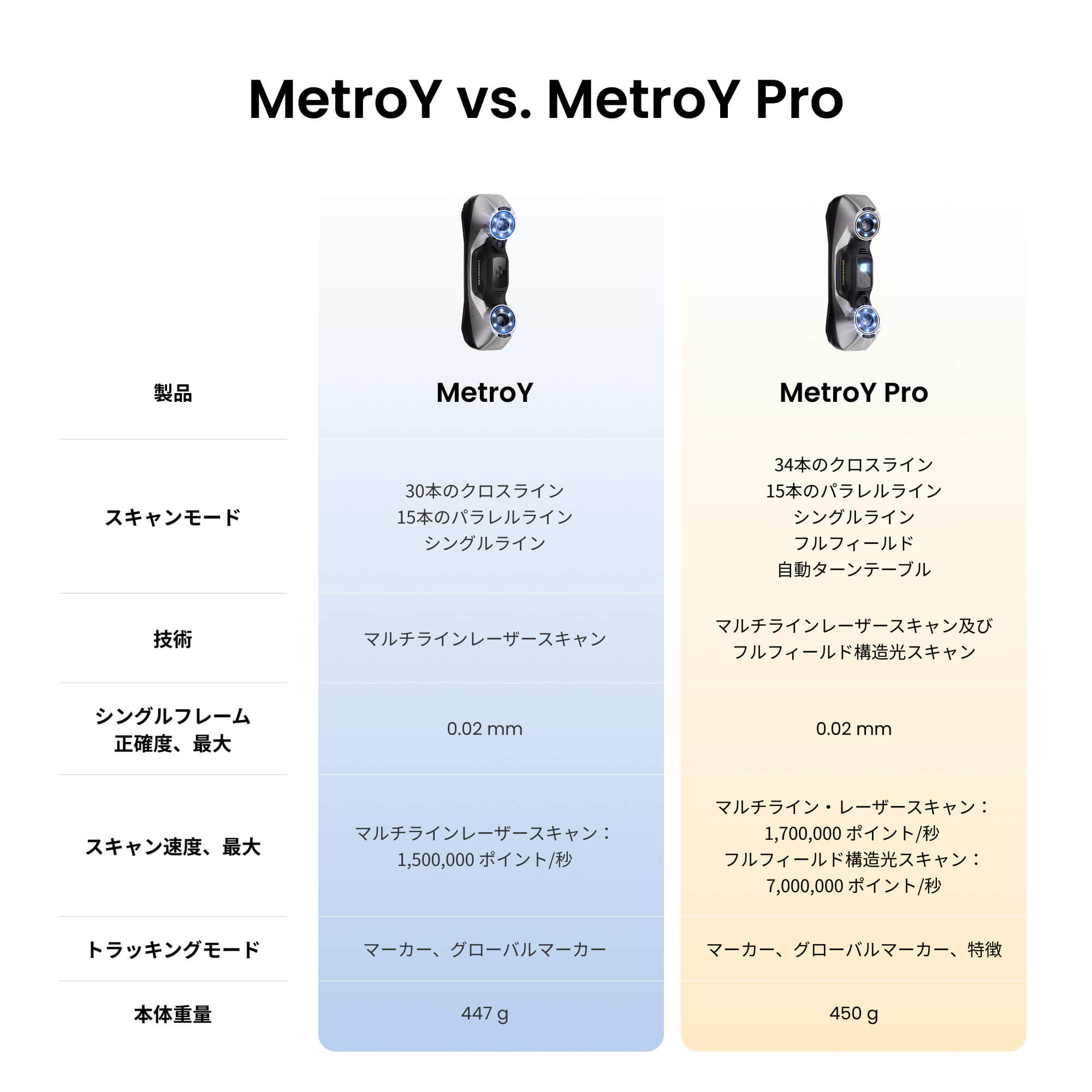

MetroY vs. MetroY Pro
|
Name
|
MetroY
|
MetroY Pro
|
|
スキャン方式
|
手持ち
|
手持ち＆据え置き
|
|
テクノロジー
|
マルチラインブルーレーザー
|
マルチラインブルーレーザー&フルフィールド構造化光スキャン
|
|
オブジェクトサイズ
|
小型、中型
|
小型、中型
|
|
シングルフレーム精度（最大）
|
0.01 mm
|
0.01 mm
|
|
シングルフレーム正確度（最大）*
|
0.02 mm
|
0.02 mm
|
|
体積精度
|
0.02 mm + 0.04 mm × L (m)
（L = 計測対象物の長さ）
|
0.02 mm + 0.04 mm × L (m)
（L = 計測対象物の長さ）
|
|
点間距離
|
0.05 mm
|
0.05 mm
|
|
動作距離
|
200 ~ 400 mm
|
200 ~ 400 mm
|
|
シングルスキャン範囲 （最小距離)
|
123 × 130 mm at 200 mm
|
152 × 138 mm at 200 mm
|
|
シングルスキャン範囲 (最大距離)
|
290 × 260 mm at 400 mm
|
332 × 276 mm at 400 mm
|
|
画角（高さ×幅）
|
43 × 33°
|
49 × 38°
|
|
最小スキャンサイズ
|
10 × 10 × 10 mm
|
10 × 10 × 10 mm
|
|
最大スキャンサイズ
|
1 × 1 × 1 m
|
1 × 1 × 1 m
|
|
スキャンスピード（最大）
|
マルチライン・レーザースキャン:
1,500,000 ポイント/秒
|
マルチライン・レーザースキャン: 1,700,000 ポイント/秒
フルフィールド構造光スキャン:
7,000,000 ポイント/秒
|
|
RGBカメラ解像度
|
200万画素
|
200万画素
|
|
カラースキャン
|
可
|
可
|
|
トラッキング方式
|
マーカー、全域マーカー
|
特徴、マーカー、全域マーカー
|
|
屋外スキャン
|
不可
|
不可
|
|
3D光源
|
30本ブルークロスレーザーライン
15本ブルーパラレルレーザーライン
1本ブルーシングルレーザーライン
|
34本ブルークロスレーザーライン
15本ブルーパラレルレーザーライン
1本ブルーシングルレーザーライン
62本ブルーフルフィールド構造光
|
|
赤外線補助照明
|
12個のブルーLED
|
12個のブルーLED
|
|
CPU
|
4コアARM、2.0 GHz
|
4コアARM、2.0 GHz
|
|
オンデバイス演算処理
|
デプスコンピューティング
|
デプスコンピューティング
|
|

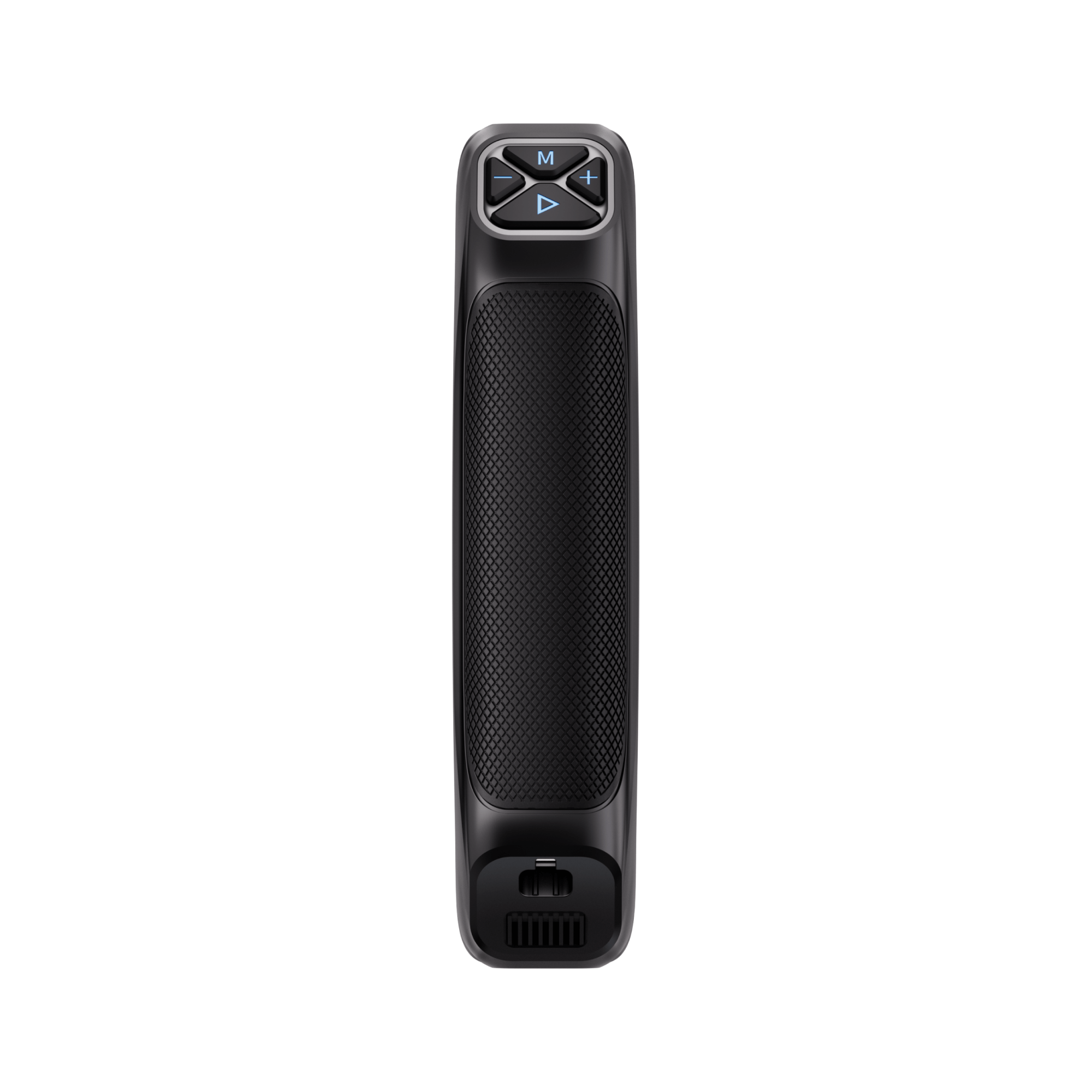

ボタン
|
4
|
4
|
|
最低PC要件
|
【macOS】
・CPU：Apple M1 Pro / Max / Ultra チップ
・RAM：16GB 以上
【Windows】
・CPU：Intel Core i7 第12世代 または AMD Ryzen 7 5800 シリーズ
・RAM：32GB 以上
・GPU（オプション）：NVIDIA GeForce RTX 3050（VRAM 8GB）
※CPUスペックが不明な場合：
・コア数 ≥ 8
・スレッド数 ≥ 16
・ベース動作周波数 ≥ 2.4GHz
を満たすことをご確認ください
|
【macOS】
・CPU：Apple M1 Pro / Max / Ultra チップ
・RAM：16GB 以上
【Windows】
・CPU：Intel Core i7 第12世代 または AMD Ryzen 7 5800 シリーズ
・RAM：32GB 以上
・GPU（オプション）：NVIDIA GeForce RTX 3050（VRAM 8GB）
※CPUスペックが不明な場合：
・コア数 ≥ 8
・スレッド数 ≥ 16
・ベース動作周波数 ≥ 2.4GHz
を満たすことをご確認ください
|
|
推奨PC要件
|
【macOS】
・CPU：Apple M2 Pro / Max / Ultra チップ、または M3 Pro / Max / Ultra チップ
・RAM：24GB 以上
【Windows】
・CPU：Intel Core i9 第12世代 または 同等以上のプロセッサ
・RAM：64GB 以上
・GPU：NVIDIA GeForce RTX 4060（VRAM 8GB） または 同等以上のモデル
|
【macOS】
・CPU：Apple M2 Pro / Max / Ultra チップ、または M3 Pro / Max / Ultra チップ
・RAM：24GB 以上
【Windows】
・CPU：Intel Core i9 第12世代 または 同等以上のプロセッサ
・RAM：64GB 以上
・GPU：NVIDIA GeForce RTX 4060（VRAM 8GB） または 同等以上のモデル
|
|
対応OS
|
・Windows 10 / 11（64-bit）、macOS 11.0 以降
|
・Windows 10 / 11（64-bit）、macOS 11.0 以降
|
|
出力フォーマット
|
PLY、OBJ、STL、ASC、3MF、GLTF、FBX
|
PLY、OBJ、STL、ASC、3MF、GLTF、FBX
|
|
3Dプリント用データ出力
|
✔
|
✔
|
|
Wi-Fi
|
6
|
6
|
|
接続ポート
|
USB Type-C to Type-C
|
USB Type-C to Type-C
|
|
出力電圧
|
DC 12V、3A
|
DC 12V、3A
|
|

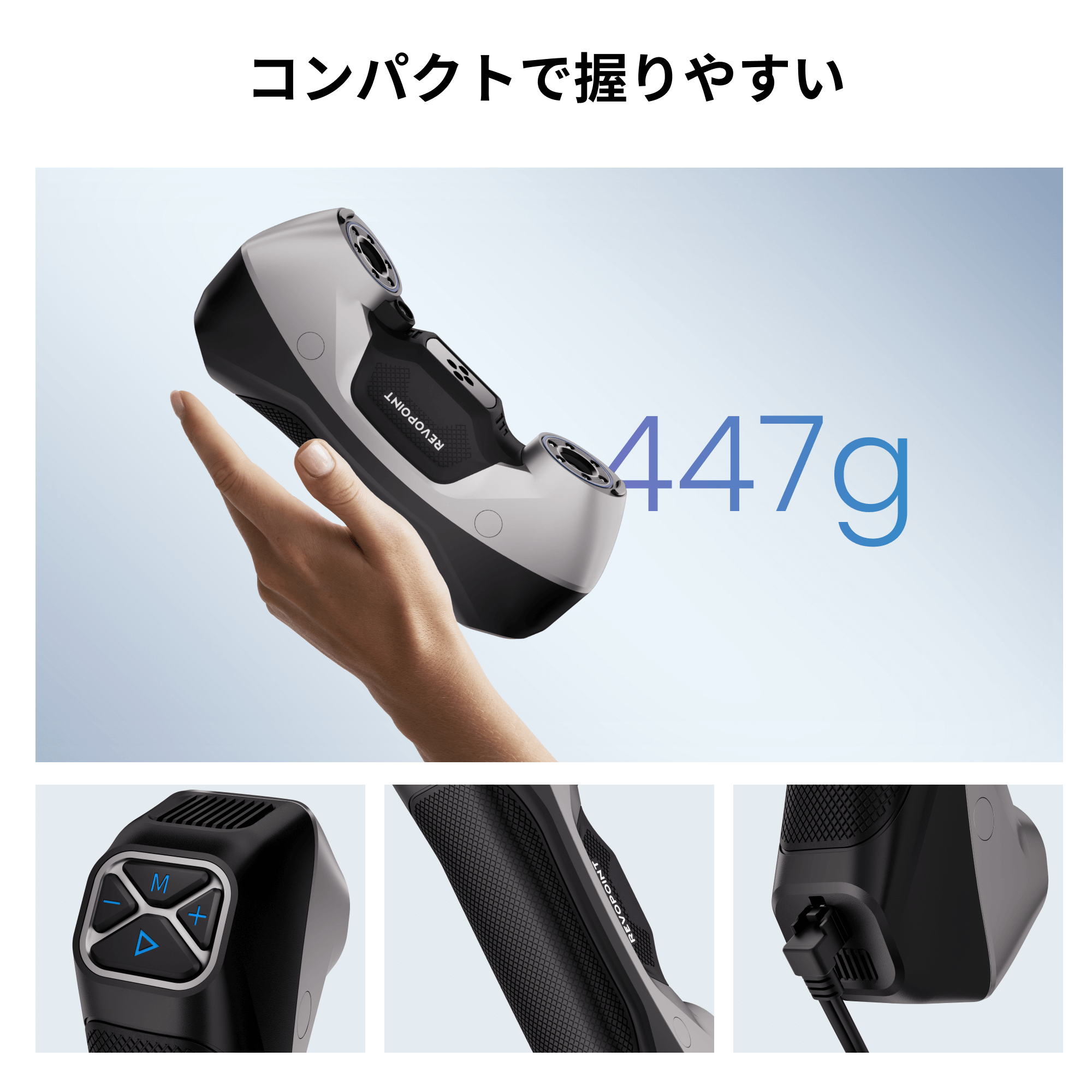

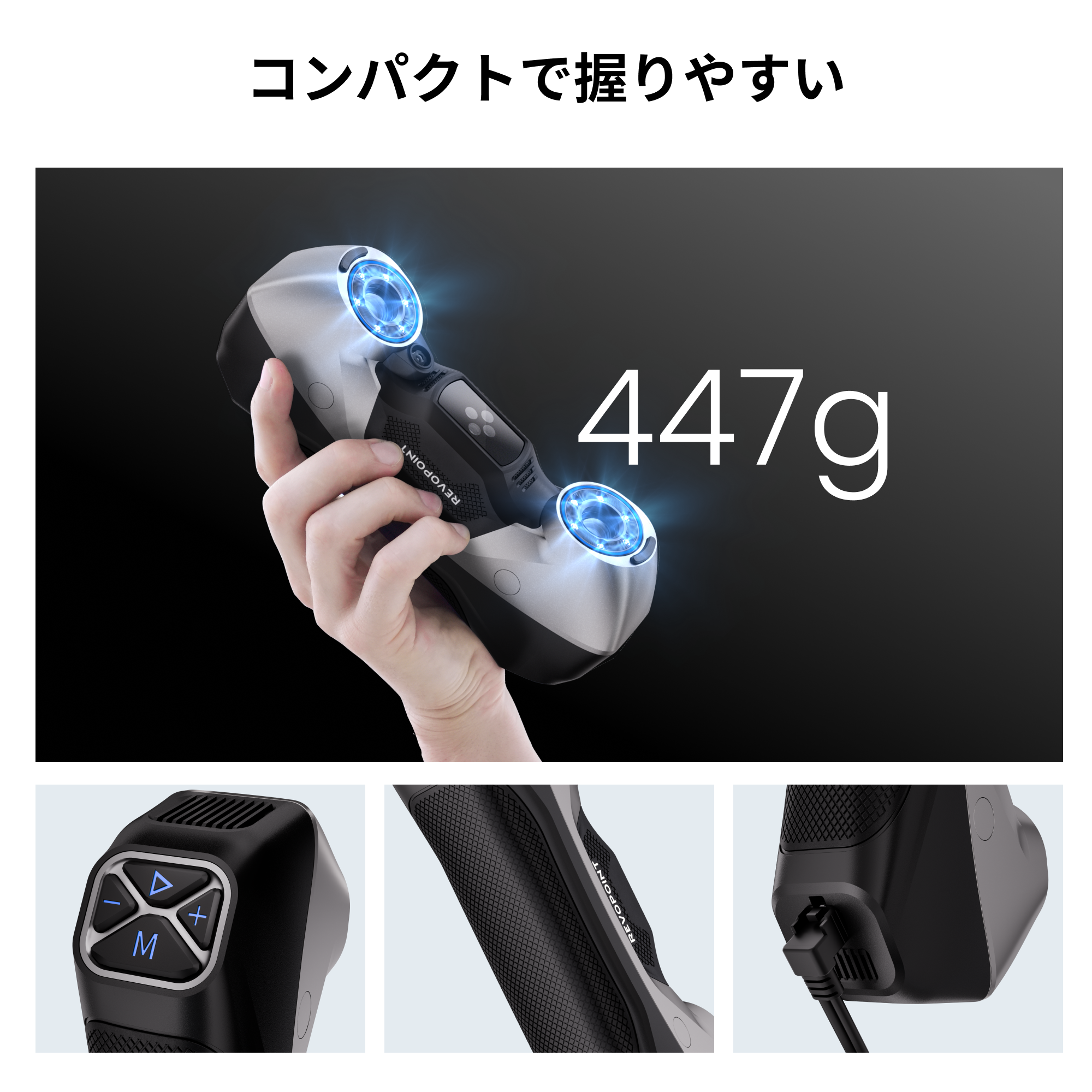

本体重量
|
447 g
|
450 g
|
|
外形寸法（幅 × 奥行き × 高さ）：
|
211 × 94 × 47 mm
|
211 × 94 × 47 mm
|
|
特殊オブジェクトのスキャン
|
透明体・鏡面をスキャンする際はスキャンスプレーをご使用ください
|
透明体・鏡面をスキャンする際はスキャンスプレーをご使用ください
|
|
スキャナーの校正
|
可
|
可
|
|
対応アクセサリー
|

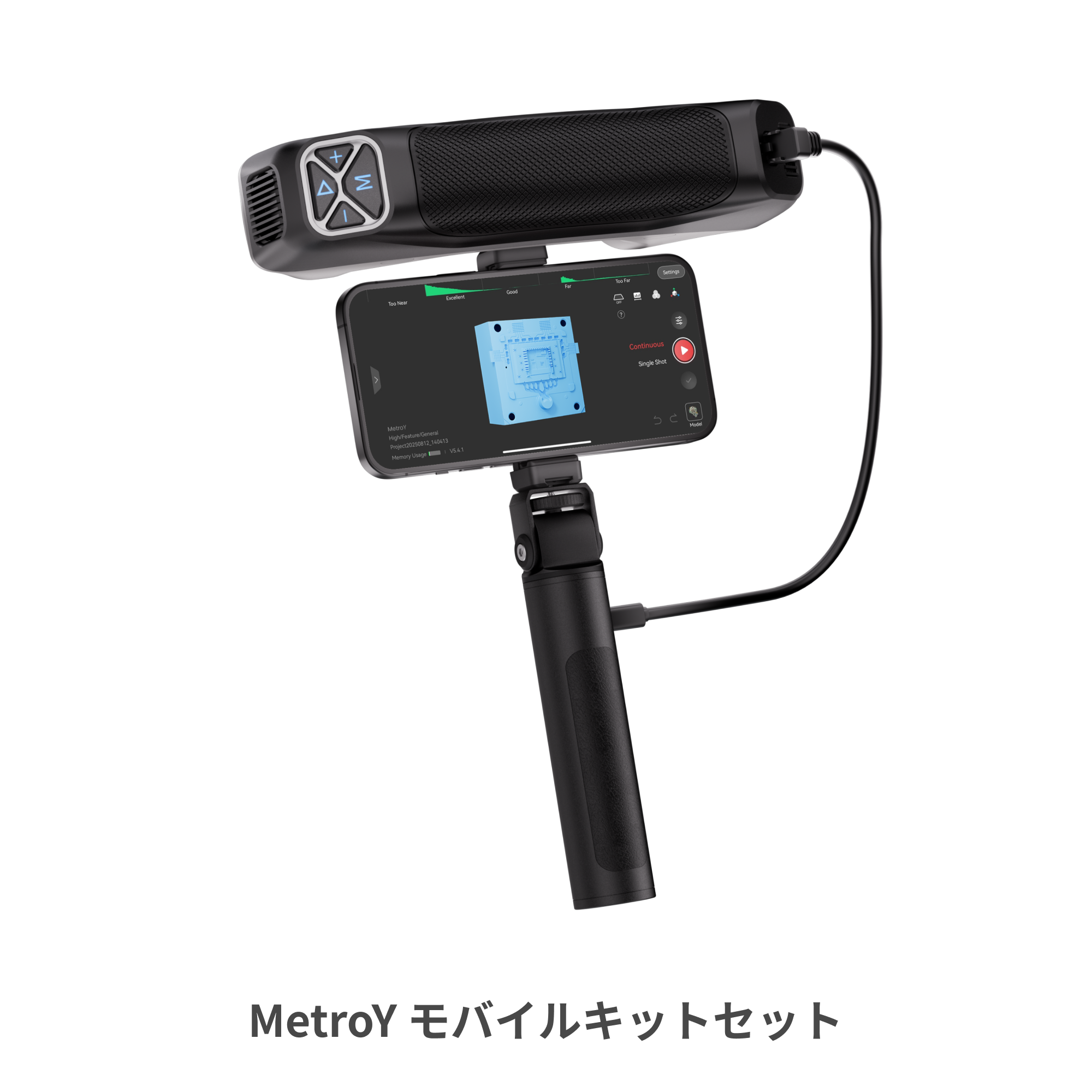

マーカーブロックキット、モバイルキット（第3世代）
|
マーカーブロックキット、モバイルキット（Ⅲ）、二軸ターンテーブル
|
|
注記:
|
1. 精度（Precision） とは、単一の角度で同一物体を繰り返し測定した際の、測定値同士のばらつきの小ささを指します。正確度（Accuracy） とは、単一の角度で測定した値が、真値（実際の値）にどれだけ近いかを指します。これらのデータは管理された実験室環境で取得されたものです。実際の結果は、操作環境によって異なる場合があります。
2. クラス1レーザー製品の安全に関する注意：
1）本品はクラス1レーザープロジェクターを採用しています。至近距離での直視は避けてください。詳細については、クラス1レーザー標準規定書をご参照ください。
2）鏡やガラスなどの反射性の高い物体をレーザー光線の経路上に設置することは、反射光の危険がありますのでおやめください。
3. 本品には点滅する光があります。光過敏性発作のある方には不適切な場合がありますのでご注意ください。
4. CPUの構成に不明な点がある場合は、コア数≥8、スレッド数≥16、ベースクロック周波数≥2.4GHz を満たすことをご確認ください。
|
1. 精度（Precision） とは、単一の角度で同一物体を繰り返し測定した際の、測定値同士のばらつきの小ささを指します。正確度（Accuracy） とは、単一の角度で測定した値が、真値（実際の値）にどれだけ近いかを指します。これらのデータは管理された実験室環境で取得されたものです。実際の結果は、操作環境によって異なる場合があります。
2. クラス2Mレーザー製品の安全に関する重要なお願い
(1) 本品はクラス2Mレーザープロジェクターを採用しています。至近距離での光束の直視は絶対に避けてください。詳細については、クラス2Mレーザーに関する標準規格文書をご参照ください。
(2) レーザ光束を拡大して観察する光学機器（望遠鏡、カメラレンズ等）を通して光束を直視すると、網膜損傷の危険がありますので、行わないでください。
(3) 鏡やガラスなどの反射性の高い物体をレーザー光線の経路上に設置することは、予期せぬ反射の原因となりますので厳禁です。
3. 本品には点滅する光が含まれております。光過敏性発作の既往歴がある方には不適切な場合がありますので、ご使用前にご注意ください。
4. CPUの構成にご不明な点がある場合は、コア数≥8、スレッド数≥16、ベースクロック周波数≥2.4GHz 以上のスペックを満たしていることをご確認ください。
|
よくある質問
MetroYとMetroY Proが使用する技術について
MetroYはマルチライン青色レーザーで、MetroY Proはマルチライン青色レーザーまたはフルフィールド青色構造化光を使ってスキャンします。

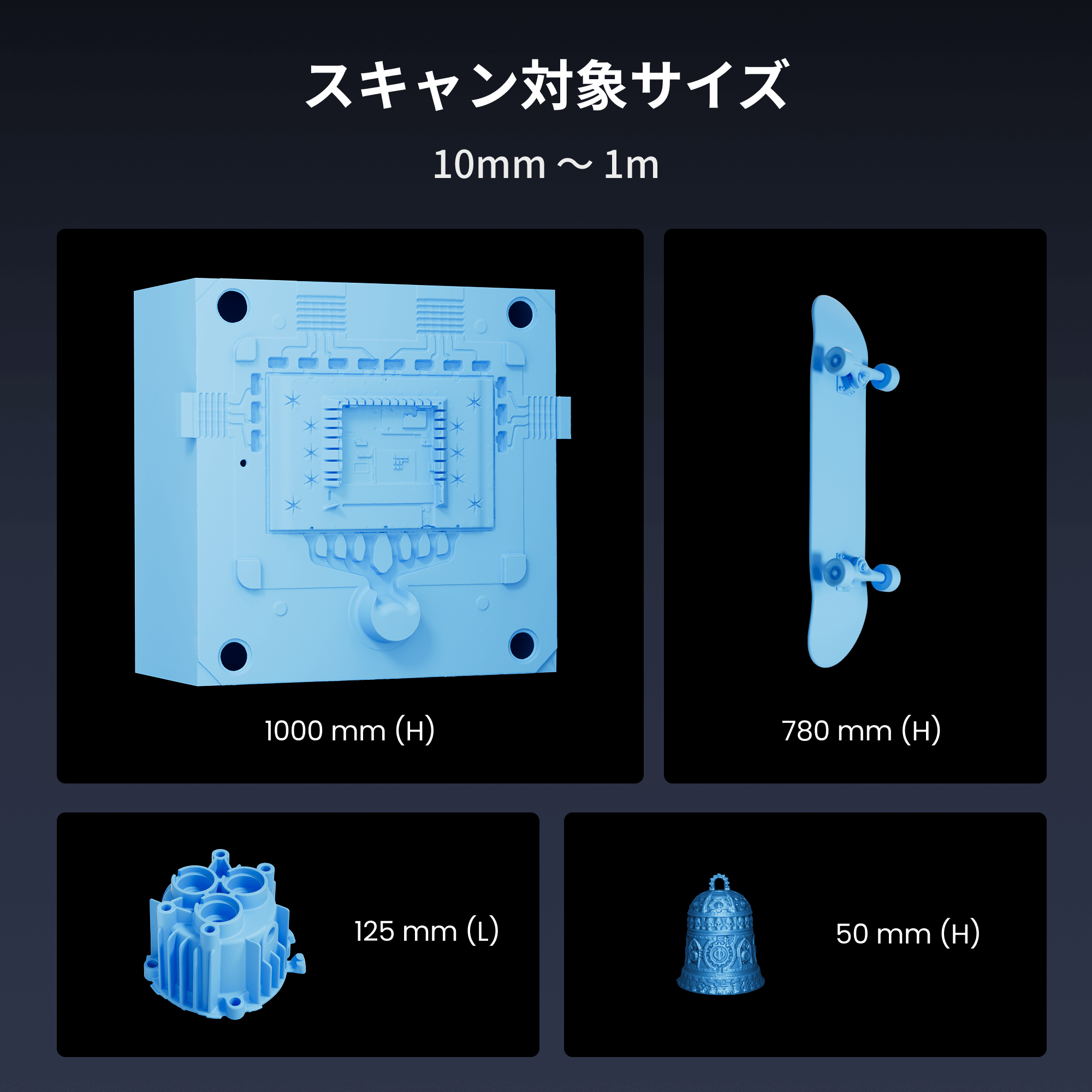

MetroYおよびMetroY Proの推奨スキャンサイズは何ですか？
MetroYおよびMetroY Proの推奨スキャンサイズは、10×10×10mmから1×1×1mの範囲で、小型精密部品から中規模産業部品まで対応可能です。
MetroY / MetroY Proには内蔵バッテリーはありますか？
いいえ。MetroY / MetroY Proの動作には、付属の電源アダプターまたはモバイルバッテリーによる給電が必要です。
MetroY / MetroY Proは長時間スキャン時の精度維持のために冷却機構を搭載していますか？
はい。冷却ファンによる放熱で温度安定性を確保し、画像センサーとCPUにはリアルタイム温度センサーを搭載。微小な変動を補正し、高精度を維持します。
同一表面エリアの複数回スキャンは、単回スキャンより高精度になりますか？
レーザースキャンモードでは、異なる角度からの複数回スキャンが高精度化に不可欠です。繰り返しスキャンによりモデルが「グリーン状態」（高精度確定）に移行し、品質が向上します。
MetroY / MetroY Proで人の顔や体をスキャンすることは可能ですか？
顔のスキャンは全モードで推奨できません。レーザーの眼球直射による危険性があるためです。ただし、通常の作業距離（20cm以上）での顔以外の身体部位のスキャンは安全です。ソフトウェアがリアルタイムで距離を通知する機能で補助します。
顔・全身スキャンには以下を推奨:
► Revopoint MIRACO Pro（スタンドアローン型）
► POP 3 Plus（ハンディタイプ）
► RANGE 2（広域スキャン向け）
スキャン中にスキャンモードを切り替えることはできますか？
はい、ただし同じトラッキングモード内でのみ可能です。切り替えるには、「終了」ボタンをクリックし、「続行」を選択、別のモードに切り替えてから、スキャンを再開します。複雑または大きなオブジェクトの場合：> 異なるスキャンモードを使用してさまざまなセクションからデータを取得し、Revo Metro ソフトウェアで統合することで、より正確な3Dモデルを実現できます。
MetroY と MetroY Pro の違いは何ですか？
(1) 技術方式:
MetroY はマルチラインレーザー技術を採用。
MetroY Pro はマルチラインレーザー＋フルフィールド青色光構造光技術を併用。
(2) スキャンモード:
MetroY は3種類の手持ちマルチラインレーザースキャンに対応：
・30本クロスレーザー
・15本平行レーザー
・シングルライン
MetroY Pro は5種類のスキャンモードをサポート：
・34本クロスレーザー
・15本平行レーザー ・シングルラインレーザー
＋手持ちフルフィールド構造光モード
＋自動ターンテーブルスキャンモード
(3) 追跡方式:
MetroY はマーカー/グローバルマーカートラッキングのみ対応。
MetroY Pro はレーザースキャン時はマーカー/グローバルマーカー対応、構造光スキャン時は特徴/マーカー/グローバルマーカーの全方式に対応。
(4) スキャン速度:
MetroY マルチラインレーザー：最大 1,500,000点/秒
MetroY Pro：
・マルチラインレーザー：最大 1,700,000点/秒
・フルフィールド構造光：最大 7,000,000点/秒
MetroX と MetroY Pro の違いは何ですか？
(1) スキャンモード：MetroXは、14レーザークロスラインモードと7レーザーパラレルラインモードという2つのハンドヘルド複数線レーザースキャンモード、1つのハンドヘルドフルフィールド構造光スキャンモード、自動回転テーブルスキャンモードを含む4つのスキャンモードをサポートしています。対して、MetroY Proは、34レーザー交差ラインモード、15レーザーパラレルラインモード、シングルラインレーザーモードという3つのハンドヘルド複数線レーザースキャンモード、1つのハンドヘルドフルフィールド構造光スキャンモード、自動回転テーブルスキャンモードを含む5つのスキャンモードをサポートしています。
(2) スキャン速度：MetroXの複数線レーザースキャンの最高速度は800,000点/秒、フルフィールド構造光スキャンの最高速度は7,000,000点/秒です。対して、MetroY Proの複数線レーザースキャンの最高速度は1,700,000点/秒、フルフィールド構造光スキャンの最高速度は7,000,000点/秒です。
(3) カラースキャン：MetroXは自動回転テーブルモードでのみカラースキャンをサポートします。対して、MetroY Proは5つのすべてのスキャンモードでカラーおよびテクスチャ情報を取得できます。
(4) 接続方法：MetroXはUSB接続のみです。対して、MetroY ProはUSBおよびWi-Fi経由で接続でき、モバイルバッテリーから給電可能です。
スキャン中にマーカーを使用する必要がありますか？
マーカーはレーザースキャンモードにおいて不可欠です。マーカーポイントを配置する際は、不規則なパターンで配置してください。スキャン中は、フレーム内に常に少なくとも5つのマーカーポイントが表示されているようにしてください。最高の精度を得るためには、マーカーを曲面ではなく平面の表面に貼り付けてください。また、マーカーに柔らかいパッドや布を使用しないようにしてください。
ソフトウェアを別途購入する必要はありますか？
いいえ、MetroY / MetroY Proには、Revo Metroという無料のソフトウェアが付属しています。このソフトウェアはWindowsとmacOSに対応しており、オフラインでモデルのスキャン、編集、結合、およびインポート/エクスポートが可能です。
Revo Metroはどのような形式でエクスポートできますか？
「Revo Metroは、PLY、OBJ、STL、ASC、3MF、GLTF、FBX形式でモデルをエクスポートでき、ほとんどの3Dモデリング、スライサー、CADソフトウェアとの互換性を確保しています。
点群モデル：PLY、OBJ、ASCメッシュモデル：PLY、OBJ、STL、FBX、GLTF、3MFテクスチャモデル：PLY、OBJ、FBX、GLTF」
