Revopoint Trackit：光学トラッキング式3Dスキャナー

ホーム

/

製品対比

/

Trackit

ハイライト

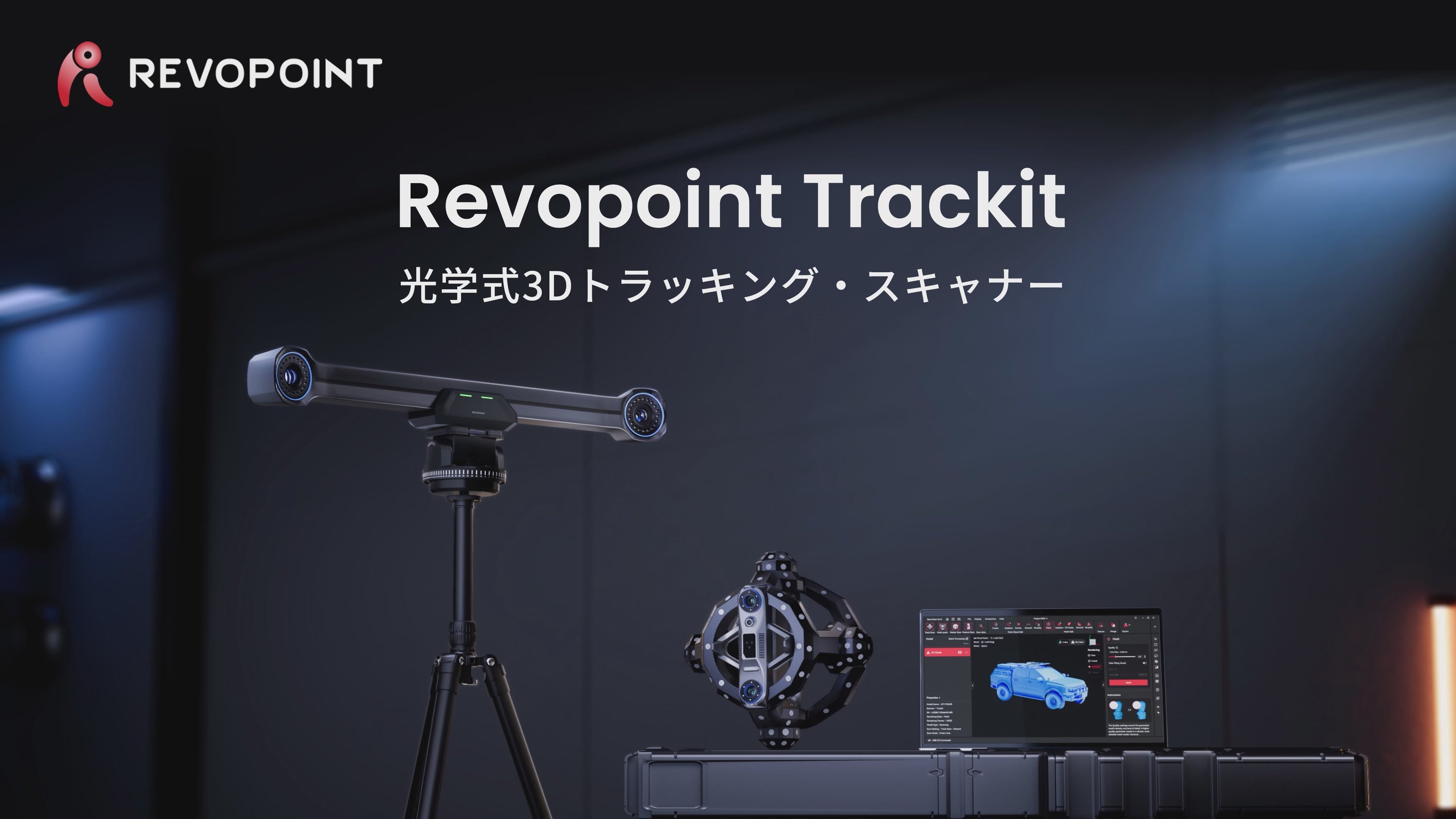

Trackit 3Dスキャナー

光学トラッキング式3Dスキャナー

マーカー不要

スプレー不要

自動キャリブレーション

時間と手間を節約

大小を問わずスキャン

広域トラッキングシステム

最大 2800 × 2800 mm @ 4000 mm

Revo Measure

総合3D計測ソフトウェア

シングルラインレーザー

深穴スキャン対応

一体成型カーボンファイバー構造体

スキャン信頼性を確保

30本交差ラインレーザー

高速スキャン

ドラッグして詳細を

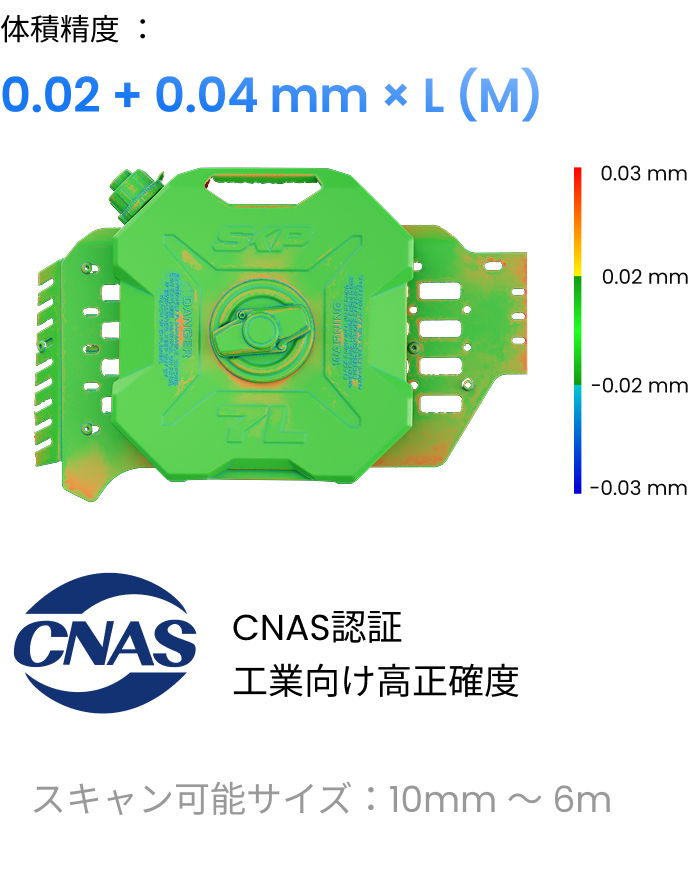

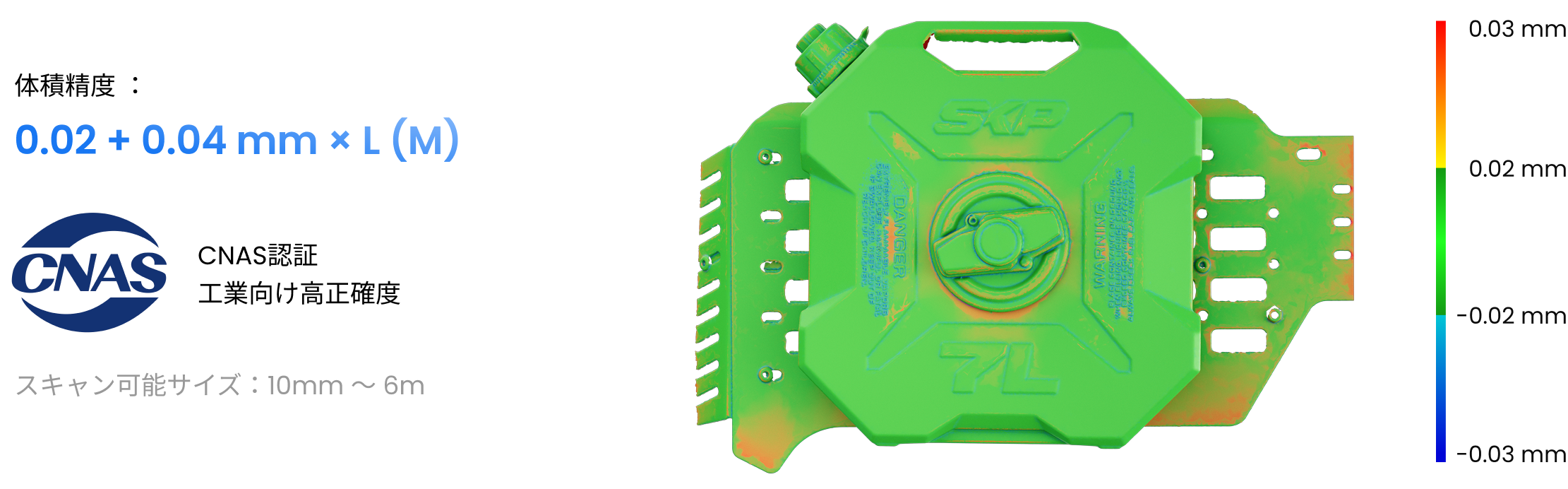

高精度・大小を問わずスキャン対応

優れたスキャン精度

品質管理での寸法検査や、リバースエンジニアリングのための
CAD変換対応3Dモデル作成を可能にする精密デジタル再現

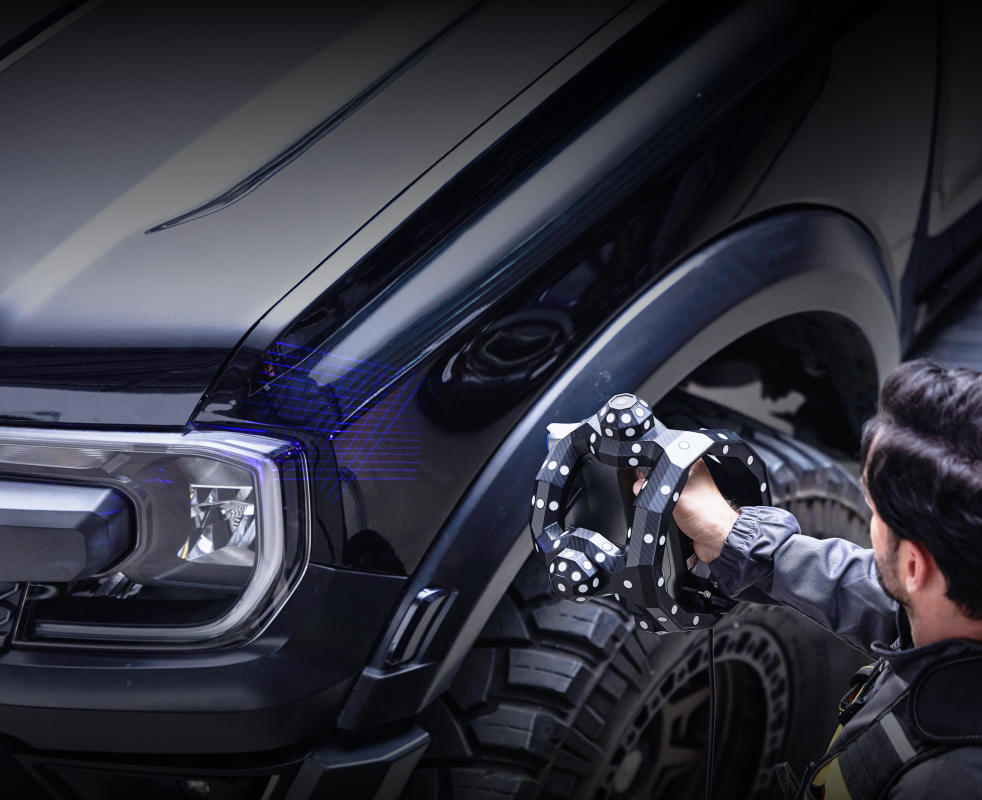

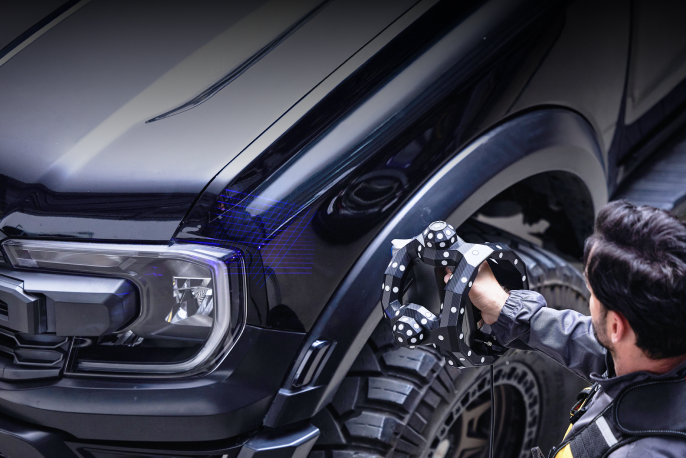

デュアルブルーレーザーキャプチャモード

高速スキャン：30本の交差ライン

スキャンスプレー不要で、暗色表面・光沢面を含む広域を効率的にスキャン。

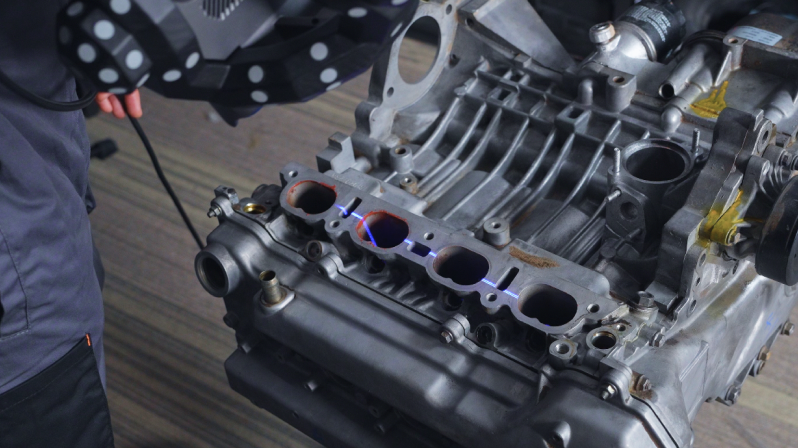

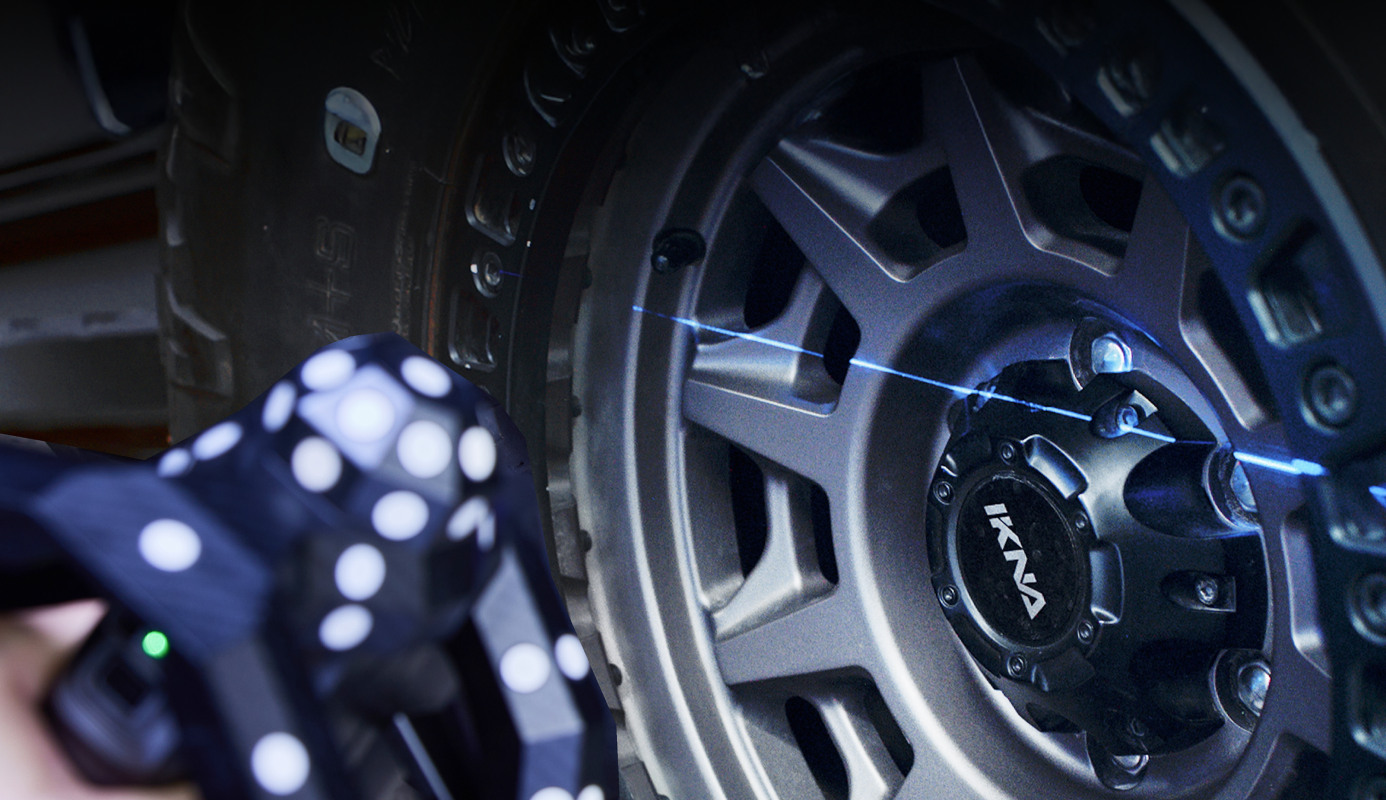

深穴対応：シングルライン

歯車の歯・深穴・微細溝・くぼみなどの精密形状を完全取得。

光学トラッキング＆スタンドアロンモード

光学トラッキングとハンドヘルド単体スキャンの2種類のブルーレーザースキャンモードを即時切り替え、多様なスキャン環境に対応。
ベースステーションが捕捉できない遮蔽領域や内部構造も、スタンドアロン機能で確実に取得。

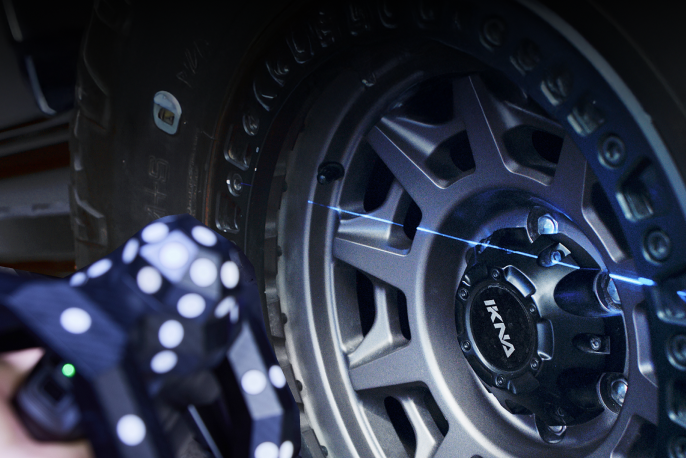

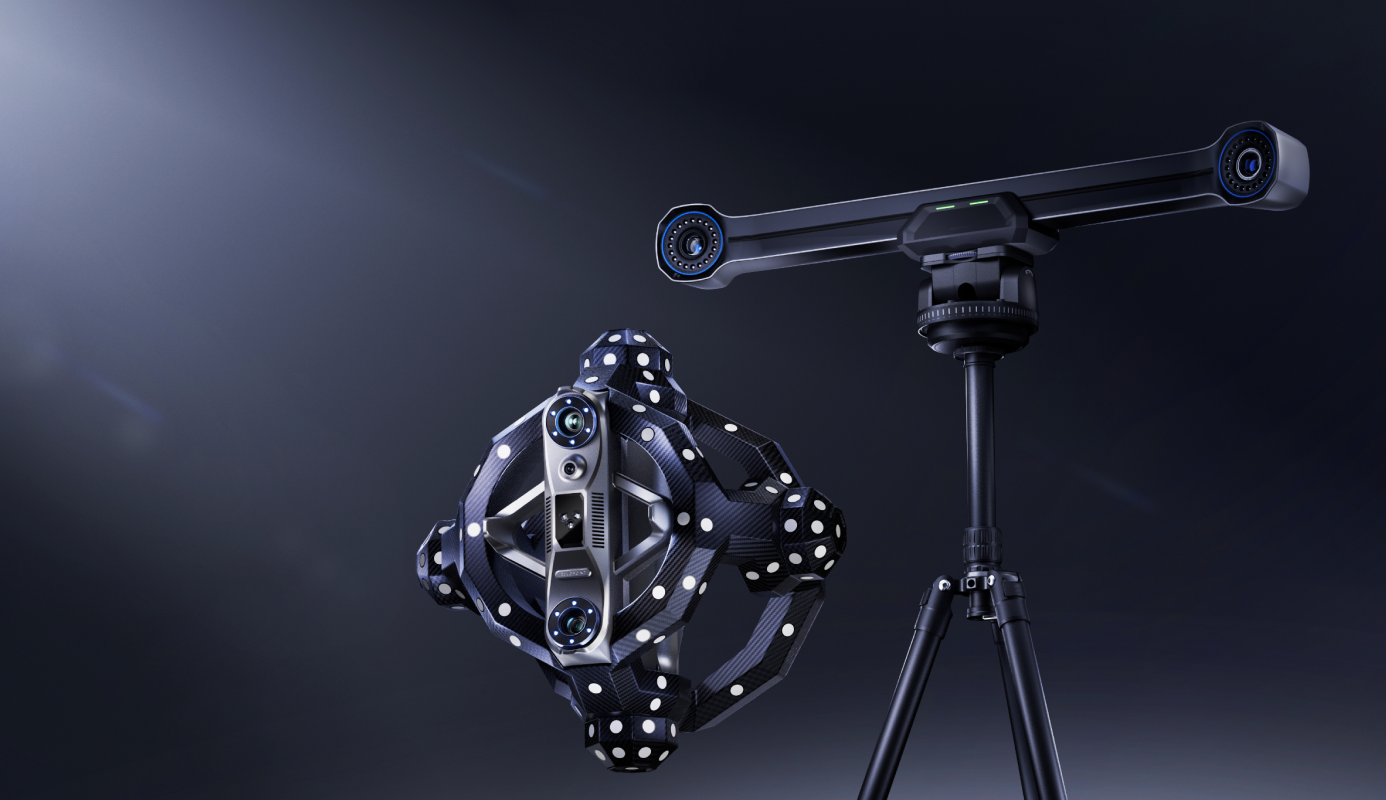

光学トラッキング式スキャン

完全自立型ハンディスキャン

時間短縮 × ノンマーカー

Trackitトラッキング3Dスキャナーは、先進的な光学トラッキング式技術を採用。マーカー不要で装置自身の位置をリアルタイムに計測。
高精度な3Dデータを取得します。Trackitのデュアルカメラベースステーションにより、10mm～6mの測定対象物に対応し、
3Dレーザースキャンの効率を飛躍的に向上。作業効率の大幅な改善を実現可能です。

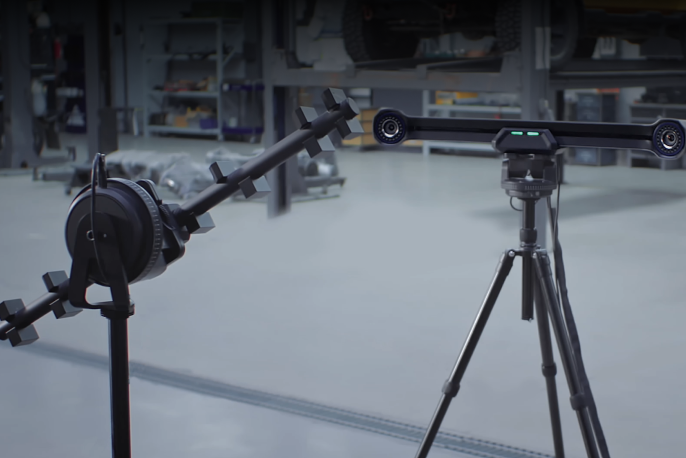

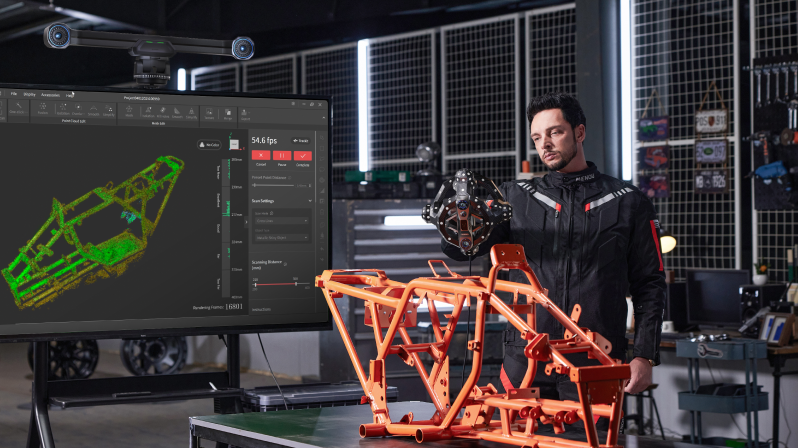

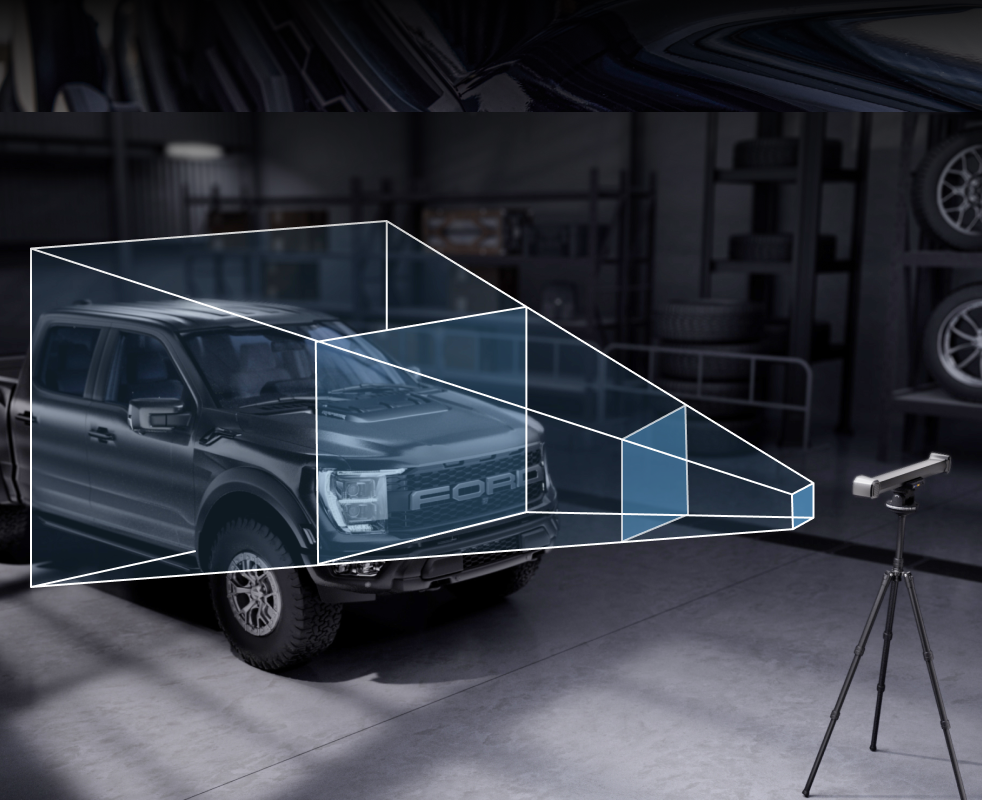

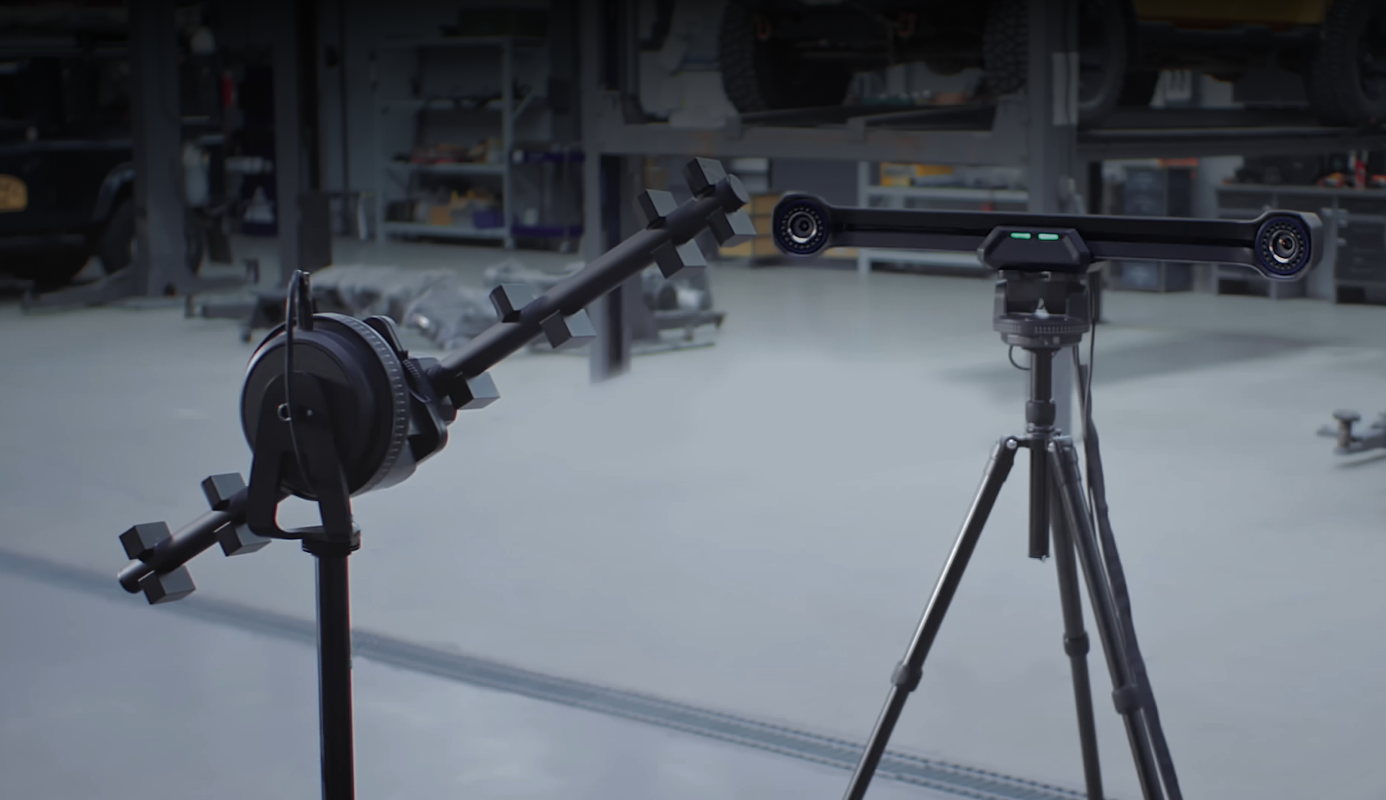

大型ワークピースの簡単スキャン

Trackitベースステーションを蛙飛び法で対象物周囲に移動させながら、最大150万回/秒の速度で表面をスキャン。
基盤ブロックシステムが移動時のフレーム位置を自動補正するため、プロ品質の3Dモデルを効率的に構築できます。
高調整性の三脚架により、多様な計測シナリオへ即時対応が可能です。

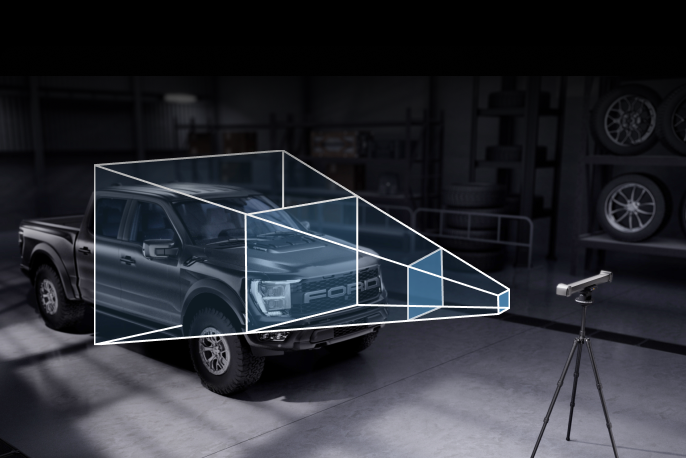

最大トラッキング範囲:
2800 x 2800 mm @ 4000 mm
移動操作性:
6m延長ケーブル対応
トラッカー有効測距範囲:
1.5～4m

※大型物体周囲にベースステーションを移動させることで、
完全な3Dキャプチャを実現

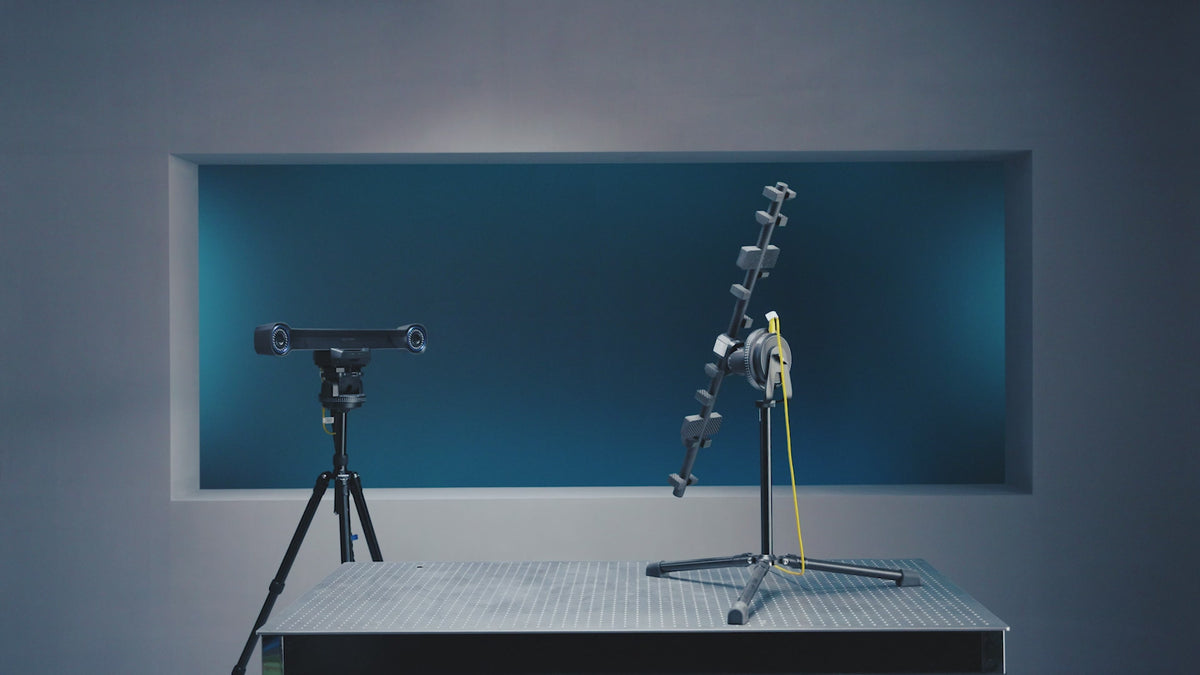

自動校正で時間と手間を削減

複雑で時間のかかる校正作業は不要。人的ミスを排除した完全な多姿勢校正を実現します。Trackitのスマート自動校正システムは、デュアルアジムスジンバル機構が高精度で全ての調整を自動実行。常に信頼性が高く正確で、簡便な校正プロセスを提供します。

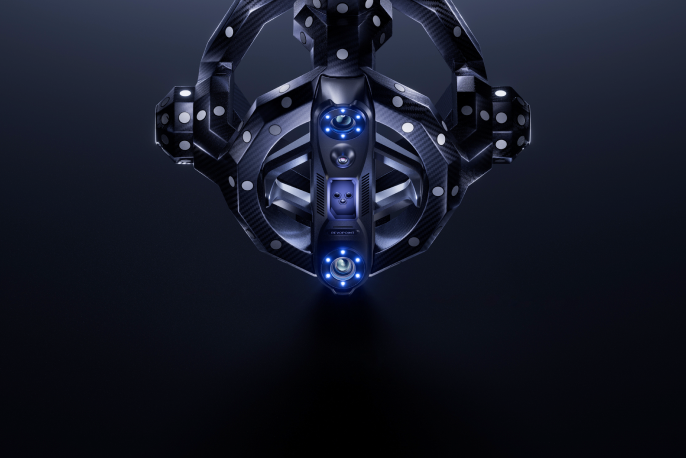

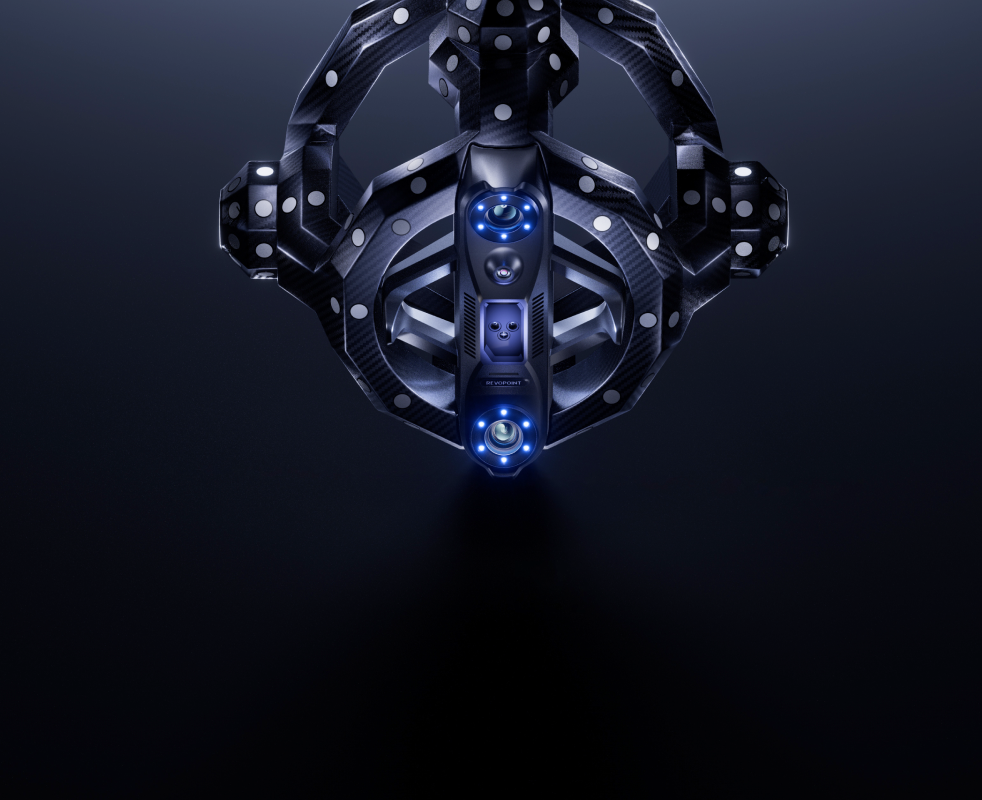

耐久性の高い一体型カーボンフレーム

Trackitの耐久性抜群の一体型カーボンファイバーフレームにより、フレーム変形によるマーカー位置ずれが発生せず、毎回一貫したスキャンデータを保証。過酷な環境下での使用に耐える頑丈かつ軽量設計で、長時間のスキャン作業でも疲れにくい構造です。

超精密テクスチャマッピング

Trackitの高精細RGBカメラにより物体表面の質感を忠実に再現。鮮明な3Dモデルを生成するか、
取得したテクスチャデータを『Revo Measure』で連携させれば、高精度計測とプロ品質の報告書作成を実現します。

Trackit ロボット3Dスキャンシステム

6軸協働ロボットにTrackit光学トラッキング式3Dスキャナーを搭載。
直径0.5mの複雑形状部品に対し、体積精度0.05mmを達成する
完全自動化点群取得を実現します。

詳細はこちら

インテリジェント温度監視

高感度温度センサーがトラッカー/スキャナー本体の温度変動をリアルタイム表示。温度起因の精度偏差を防止し、高精度3D計測を維持。

Revo Track：工業用高品位ソフトウェア

Revo Trackitは直感的な操作と無償提供が特長の統合ソフトウェア。
スキャン・編集・処理・校正を一貫して実行し、産業用3Dスキャンソリューションを実現します。
対応出力形式：PLY、OBJ、STL、 ASC、3MF、 GLTF、FBX

スキャン処理編集マージエクスポート

スキャン

詳細なスキャン設定により、スキャンプロセスのあらゆる側面を制御し、最適な点群データ取得を保証します。
リアルタイムの点群モニタリングで十分なデータが取得できているかを確認し、
常に完璧なスキャンを実現します。

3D計測ソリューション

Revo Design ソフトウェア

Revo Design（QUICKSURFACE Liteと同等機能）は、3Dスキャンとエンジニアリング設計の連携を最適化。
3DスキャンデータからCADモデルへの変換を効率化します。
強力なメッシュ編集・自由曲面/パラメトリックモデリング・スキャンtoCADワークフロー
を備え、逆工学・製品開発・工業デザインに最適なソリューションです。

Revo Measure ソフトウェア

新ソフトウェア『Revo Measure』で点群/メッシュデータとCADモデルを効率的に比較。
高精度なモデル計測・パラメータ抽出・体積測定・幾何公差解析（GD＆T）を実現します。

高精度寸法測定

幾何公差解析（GD＆T）

モデル偏差解析
（±0.05mm分解能）

断面生成＆測定

測定レポート出力
（JIS B 0021準拠書式）

多様なデータ形式対応：
PLY、OBJ、STL、 PTS

※対応言語：日本語・中国語（簡体字・繁体字）・韓国語・英語・フランス語
・ドイツ語・イタリア語・スペイン語・ロシア語・ポルトガル語・トルコ語

Trackitモデルギャラリー

事例をもっと見る >

プロフェッショナルアプリケーション

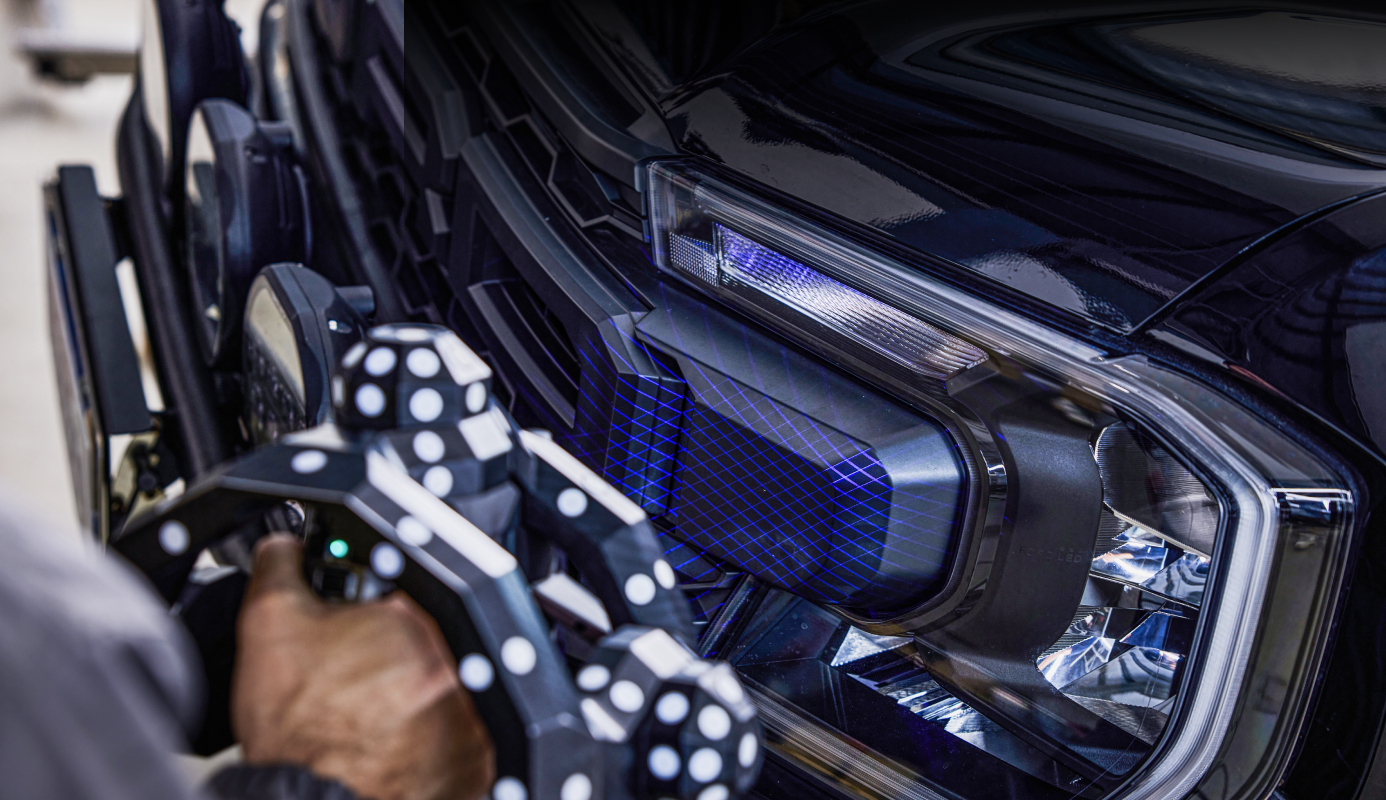

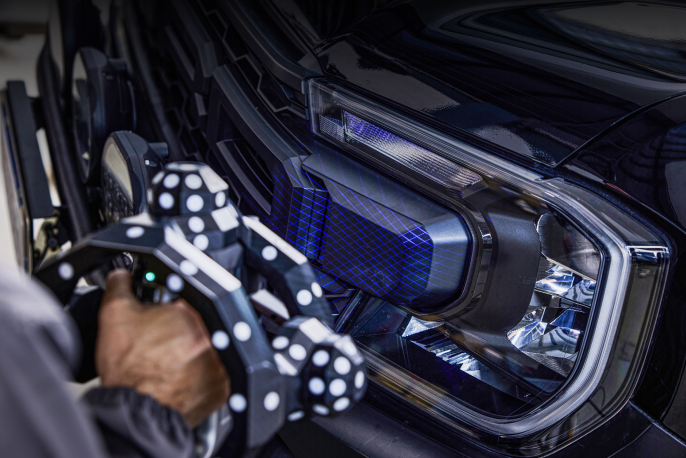

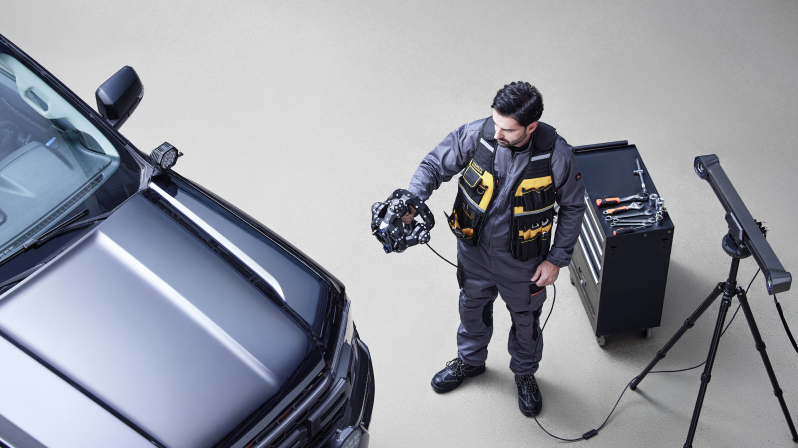

自動車アプリケーション

車両全体から部品単位まで、修理・複製・試作・品質管理を革新。時間のかかるマーカー設置は不要です。

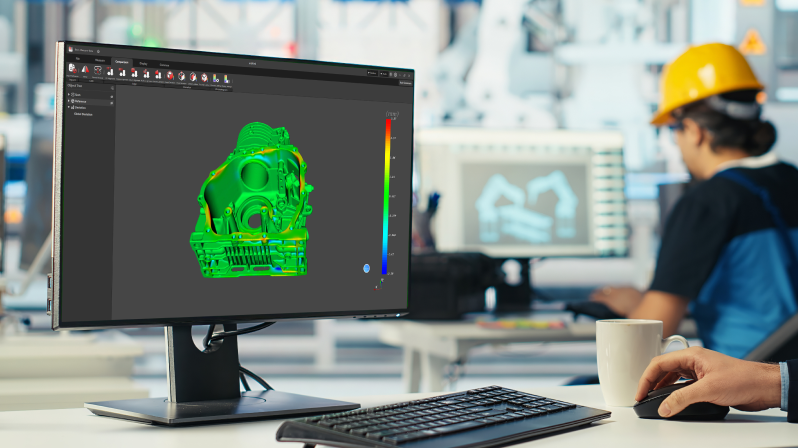

品質管理

即時生成の高精度3Dモデルによる寸法検査で、製品品質を保証。検査工程の効率化と信頼性向上を実現。

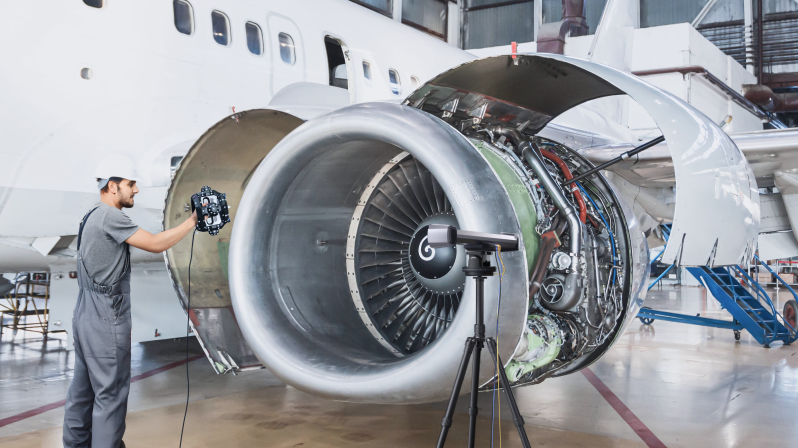

航空宇宙

摩耗・疲労検査や交換部品製作に。当社の光学式追跡システムが、複雑な航空機部品の評価・修理を迅速化します。

ラピッドプロトタイピング

複雑な形状も難なくスキャン。高精度な3Dデータで、試作・設計検証プロセスを効率化し、製品化までのリードタイムを大幅短縮。

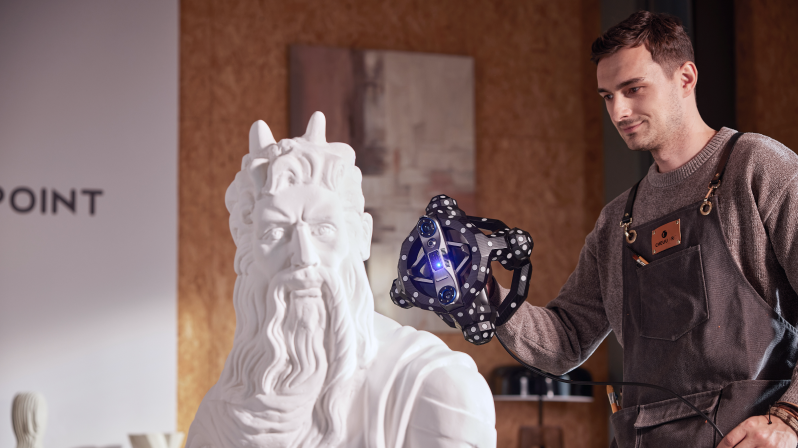

アート＆デザイン

複製・修復・XR・デザインに最適。繊細なアートワークも、マーカーによる損傷なしで、そのままの美しさを高精細3Dモデルに。

金型鋳造

強力なシングルライン走査モードで、従来困難だった領域も精密にキャプチャ。金型の精度と品質を確実に保証します。

もっとお得にゲットしよう！

スペシャルイベント

特別割引

教師、医師、または学生の方で、有効な身分証明書をお持ちの場合、当社のスキャナー全品をさらに5%割引でご購入いただけます。

詳細はこちら

まとめ買いプログラム

スキャナーのまとめ買いで、お会計時に最大5%OFF！

詳細はこちら

専門スタッフに相談

今すぐ専門家と話そう！技術的なご質問やご不明点など、あらゆるお手伝いをいたします。

チャットで相談

オンラインミーティング

Trackitが選ばれる理由

「Trackit」は、従来必要とされていたマーカーやスプレーを使用せず、大小問わず対象物をリアルタイムで正確にスキャン可能な次世代3Dスキャナーである。3Dプリンターによる製造工程や品質管理、リバースエンジニアリングなど、幅広い業務用途に対応できる高精度な3Dプリント技術をサポートする。

“The Trackit, which we first laid eyes on in April at Rapid+TCT, is on the industrial side of Revopoint scanners, designed for scanning large objects that also need close-up detail scanning, such as vehicles and machinery. It offers markerless scanning capabilities by pairing a large stationary optical unit with a handheld scanner encased within a marker-dot-covered housing.”

“Though often out of reach for small and medium-sized enterprises, professional-grade scanning is now more accessible with Trackit, which combines industrial-level performance with practical affordability.”

“Revopoint is not only upping the capability of its 3D scanning solutions with the new Trackit, it is also aiming to make the state-of-the-art technology more accessible so that independent designers and small businesses can benefit from powerful-and streamlined-3D scanning.”

Revopoint

オフラインイベントが成功裏に終了

Trackit 3Dスキャナーが高評価を獲得。複数ユーザーから即購入の申し出相次ぐ。Trackitの革新性と応用力を日本市場に強く印象づけた。

YouTubeのレビュー

Revopointチャンネルへ >

仕様

3D Scanner

Tracker

シングルフレーム正確度①

0.02 mm

点間距離

0.05 mm

スキャン速度、最大

1,500,000 点/秒

光源②

ブルー交差レーザーライン 30本ブルーシングルレーザーライン 1本

動作距離

200 - 400 mm

シングルスキャン範囲(最小距離)

160 × 70 mm @ 200 mm

シングルスキャン範囲(最大距離)

320 × 215 mm @ 400 mm

重量

1.2 kg

寸法

295 × 295 × 205 mm

動作環境温度範囲③

0 - 40 ℃

出力フォーマット

PLY、OBJ、STL、ASC、 3MF、GLTF、FBX

対応サイズ範囲

0.01 - 6 m

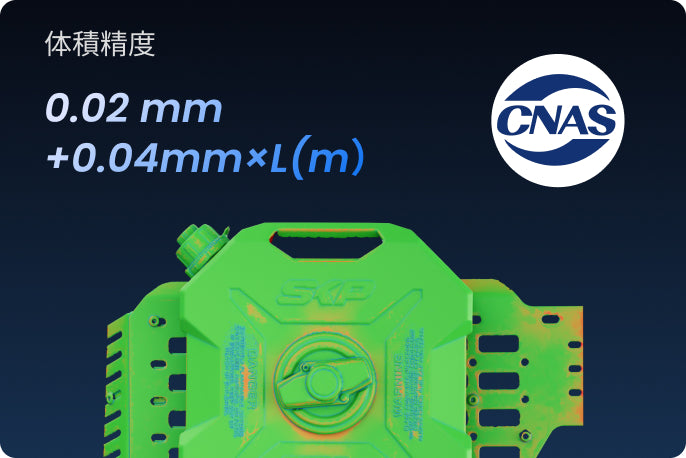

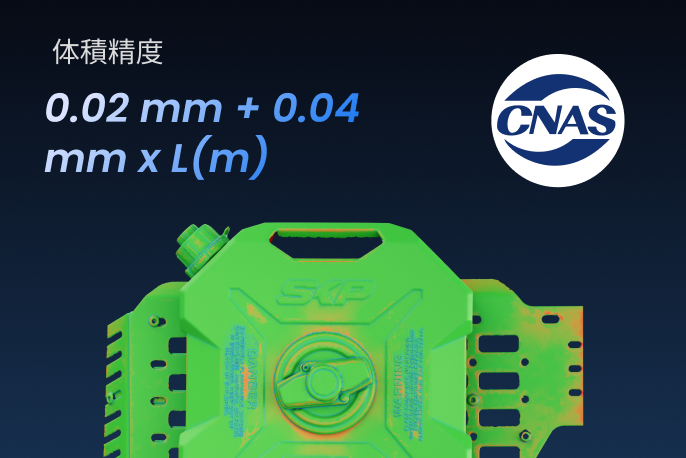

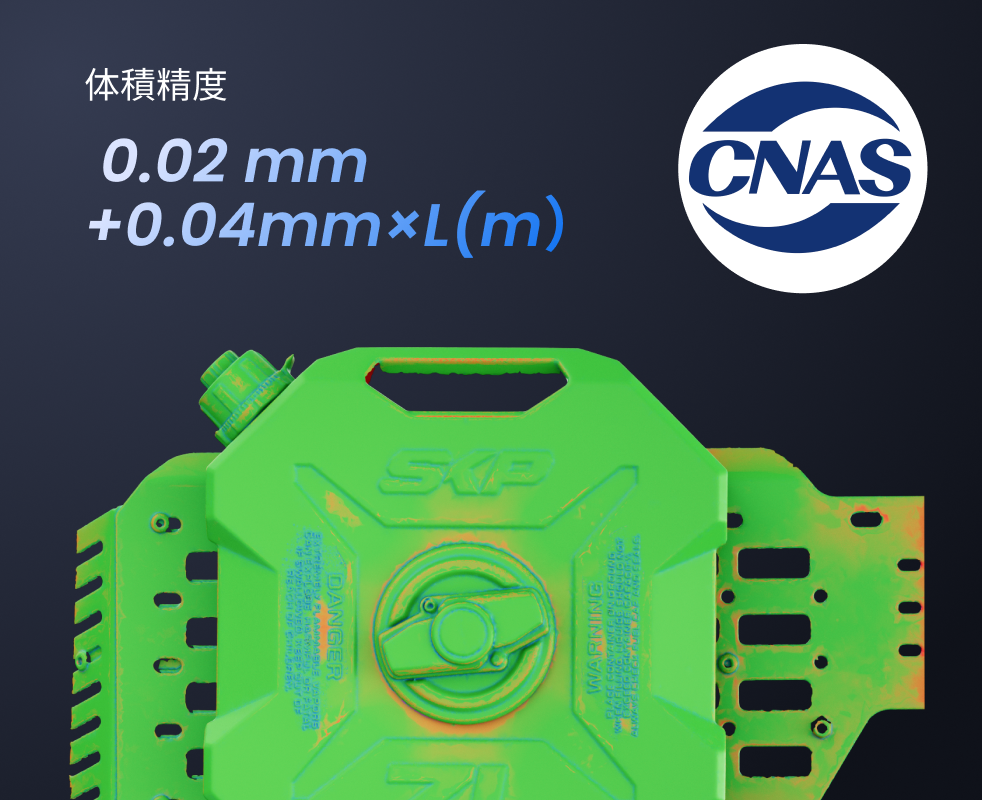

体積精度（追跡システム）

0.02 mm + 0.04 mm × L (m)

動作距離

1500 - 4000 mm

最小トラッキング範囲

1400 × 1050 mm @ 1500 mm

最大トラッキング範囲

2800 × 2800 mm @ 4000 mm

トラッキングボリューム

11 m³

重量

1.8 kg

寸法

816 × 115 × 101 mm

トラッキングバンド

赤外線

キャリブレーション

Tracker は自動キャリブレーションで、 Scanner は手動キャリブレーション

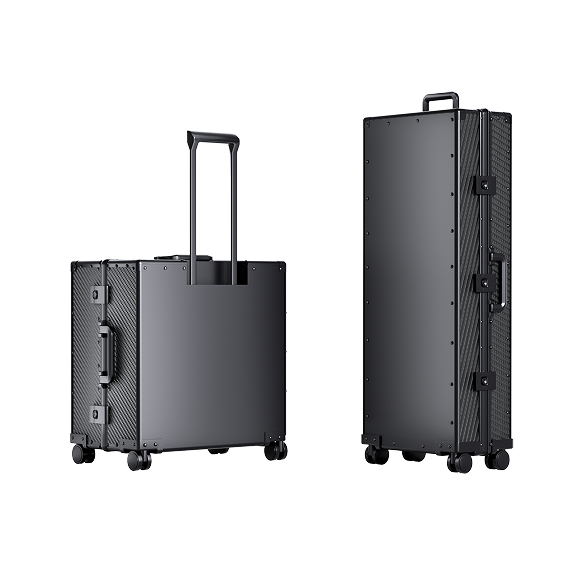

サポートアクセサリー

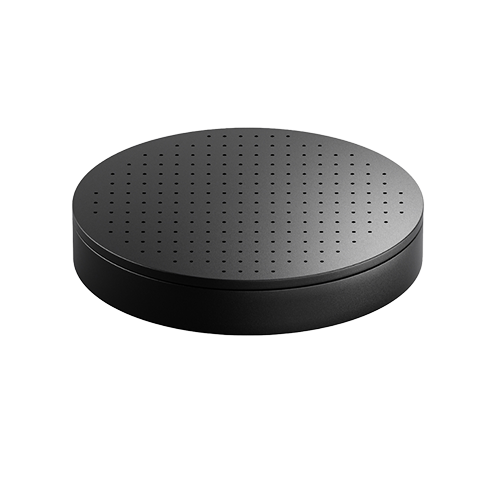

キャリブレーションボード、キャリブレーションポール、自動キャリブレーション2軸ジンバル、アンカーブロック、大型ターンテーブル

ご注意：
①. 本製品の精度および正確さは、すべて管理された実験室環境下で取得されたものであり、実際の使用環境によって結果が異なる場合があります。
②. クラス1レーザーに関する安全上の注意：
（1）本製品はクラス1レーザープロジェクターを使用しています。至近距離でレーザーを直接見ないでください。詳細はクラス1レーザーの安全基準をご参照ください。
（2）網膜への損傷を防ぐため、望遠鏡やカメラレンズなどの光学機器を通してレーザービームを直接見ないでください。
（3）レーザービームの反射を避けるため、鏡やガラスなどの反射面をレーザービームの進行方向に置かないようご注意ください。
③. 最高のスキャン精度を得るため、周囲温度が20℃〜25℃の環境でのご使用を推奨いたします。
④. 本製品には点滅するライトが搭載されています。光過敏性てんかんの症状をお持ちの方にはご使用をお控えいただく場合がございます。
