3Dスキャナーモード解説：レーザー vs 構造化光の選び方

イントロダクション

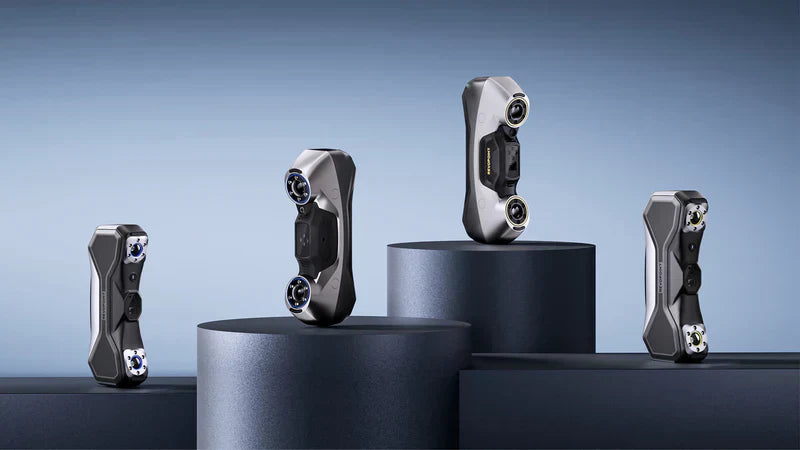

リバースエンジニアリング、設計、3Dモデリングなど、どのような用途であっても、最適な3Dスキャンモードを選択することは非常に重要です。本記事では、Revopoint MetroX、MetroX Pro、MetroY、およびMetroY Proに搭載されている各スキャンモードの特徴と、それぞれの最適な活用シーンについて詳しく解説します。

スキャンモード概要

スキャンモード	対応機種
クロスライン	MetroX、MetroX Pro、MetroY、 MetroY Pro
パラレルライン	MetroX、MetroX Pro、 MetroY、 MetroY Pro
シングルライン	MetroY、MetroY Pro
フルフィールド構造化光	MetroX、MetroX Pro、 MetroY Pro
自動ターンテーブル	MetroX、 MetroX Pro、 MetroY Pro



1. マルチラインレーザーモード

レーザーモードを使用する際は、マーカー（目標点）の設置が必須となります。また、対象物の表面状態に合わせて、これらのモードを自由に切り替えてスキャンすることが可能です。

■ クロスラインモード

機種により14〜34本の青色レーザーが交差して照射されます。特徴の少ない滑らかな表面（プラスチック筐体、加工金属、ゴム、セラミック、円柱、平面など）を高速でスキャンするために設計されています。

• 強み： 広範囲を素早くキャプチャ。
• 弱み： 非常に複雑な形状では細部を逃したり、ノイズが発生したりする場合がある。
• 推奨用途： 工業部品、自動車部品、平坦で特徴の少ない表面。

■ パラレルラインモード

7〜15本の並行な青色レーザーを使用します。レーザーの間隔を絞ることで解像度を高め、エッジや細かな凹凸を正確に捉えます。

• 強み： 優れたエッジ定義と高い表面再現性。
• 弱み： クロスラインモードよりもスキャン速度が遅い。
• 推奨用途： 精密部品、複雑なディテール、エッジ部分。

■ シングルラインモード

1本の強力な青色レーザーのみを照射します。深い穴や溝、非常に細かな細部をスキャンするために最適化されています。

• 強み： 深い穴の内部や極小のディテールをシャープに捉える。
• 弱み： 1ラインのため広範囲のスキャンには不向き。
• 推奨用途： 穴内部、深い溝、高精細な細部。

2. フルフィールド構造化光モード

最大毎秒700万ポイントという圧倒的な速さでスキャンできるモードです。フィギュアや彫像、工具など、形状に特徴があるオブジェクトをマーカーなしで迅速にデジタル化するのに適しています。

• 強み： 高速かつ詳細なキャプチャ。特徴のある物体ならマーカー不要。
• 弱み： 黒色、光沢、透明な表面はスキャニングスプレーによる前処理が必要。
• 推奨用途： 一般的な3Dデジタル化、複雑な形状、迅速なスキャン。

3. 自動ターンテーブルモード

2軸ターンテーブルを使用し、全自動でオブジェクトをキャプチャします。一定の間隔で回転・傾斜しながらフルフィールドモードで撮影を行うため、ノイズを最小限に抑えた高品質なデータが得られます。

• 強み： 完全自動スキャン。一貫した角度カバー。カラーキャプチャにも対応。
• 弱み： 小さなオブジェクトに限定される。底面を撮るには置き直しが必要。
• 推奨用途： フィギュア、小型プロトタイプ、3Dプリント用オブジェクト。

スキャンモード比較表

モード	詳細度	スピード	最適な対象	マーカー
クロスライン	中	速い	広めの平坦な面	必須
パラレルライン	高	中	細かなディテール	必須
シングルライン	極めて高	遅い	深い穴・溝	必須
構造化光	高	極めて速い	特徴のある複雑な形状	対象による
自動ターンテーブル	高	遅い	360度完全モデル	対象による



まとめ

お手持ちのRevopointレーザー3Dスキャナーのスキャンモードを理解することは、ワークフローを効率化するための第一歩です。対象物の大きさ、形状、材質に合わせて最適なモードを使い分けることで、最高精度の3Dデータを手に入れることができます。

さらに詳しい使い方は、Revopointの公式YouTubeチャンネルのチュートリアル動画もぜひ参考にしてください。
