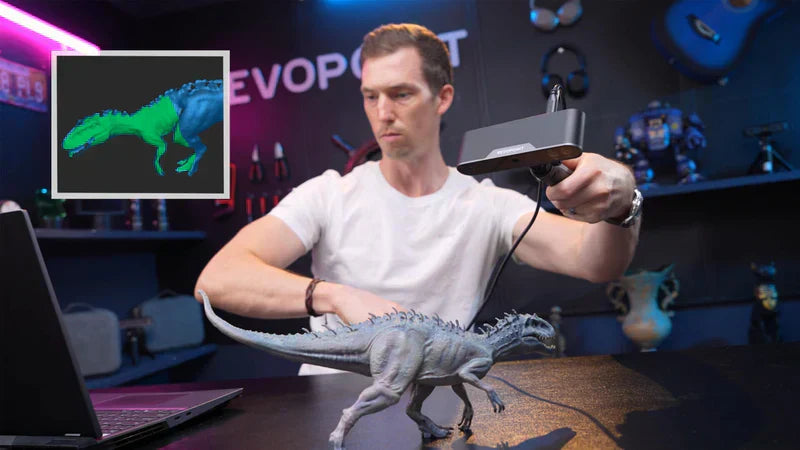

ハンドヘルド3Dスキャナーで複雑な形状を攻略する：高精度なデータ取得のための実践ガイド

複雑な形状の3Dスキャンにおいて、失敗の要因がソフトウェアにあることは稀です。多くの場合、その原因は「キャプチャ（撮影）段階」に潜んでいます。

深い空洞でのトラッキングのズレ、不適切なスキャン角度によるエッジのボケ、あるいは反射面が点群データを静かに破損させる——。これらの問題は、CADにインポートして設計作業を始めてから発覚することが多く、結果としてモデリング作業に予想以上の時間を費やすことになります。

ここで重要になるのが、「規律あるハンドヘルド3Dスキャン技術」です。これが、実用的なデータを得られるか、それとも時間を無駄にするかの分かれ道となります。

本記事では、Revopointの最新機種 INSPIRE 2 と POP 3 Plus を例に、プロの現場で実証された複雑な幾何学的形状のキャプチャ手法を解説します。

---

 1. なぜ複雑な形状には「専用の思考プロセス」が必要なのか

複雑なワーク（測定対象物）は、単純な形状とは全く異なる挙動を見せます。深い凹凸は投影光を遮り、鋭いエッジは点密度を低下させ、左右対称のパーツはトラッキングアルゴリズムを混乱させます。

ハンドヘルド3Dスキャナーは、常に2つの課題を同時に解決しなければなりません。「スキャナー自体が空間のどこに位置しているか」と「現在どの表面を見ているか」です。

3Dスキャンは、単なるスピードや自動化だけに頼ることはできません。意図的なカバレッジ、制御された動き、そしてキャプチャ中の絶え間ない検証が必要です。スキャナーを単なるカメラではなく、**「精密な計測器」として扱う意識**を持つことが、結果を根本から改善します。

2. 形状に合わせた最適なデバイスの選択：INSPIRE 2 vs POP 3 Plus

どちらのモデルも複雑な形状に対応可能ですが、得意とするシナリオが異なります。

INSPIRE 2（難素材への対応力）:
    混合表面やスキャンが困難な素材に非常に効果的です。フルフィールド赤外線構造光と「11本の並列赤外線レーザー」を切り替え可能なデュアルモードを採用。特に、通常ならスプレーを必要とする「黒色」「光沢面」「特徴の少ない工業部品」においてレーザーモードが威力を発揮します。

POP 3 Plus（ディテールと機動力）:
    特徴の多いオブジェクトや有機的な形状、そしてポータビリティとスピードが求められるプロジェクトに最適です。光学投影ズームとグローバルマーカーモードにより、層状の幾何学構造を持つ中型オブジェクトのスキャンでも高い安定性を誇ります。

 3. スキャン前のセットアップ：精度を左右する準備

スキャンを開始する前に、接続を確認し、キャリブレーション（校正）状態を必ずチェックしてください。

INSPIRE 2:
    PCまたはモバイル端末に接続し、Revo Metro / Revo Scanを起動。平らな場所でキャリブレーションボードを使用し、ソフトウェアの指示に従います。警告が出ない状態で完了させることが必須条件です。

POP 3 Plus:
    接続後、Revo Scan 5を開きます。デバイスを持ち運んだ後などは、設定アイコンから IMU（慣性計測装置）の校正を実行してください。プレビュー画面が安定していることを確認してから開始します。

4. 攻略のセオリー：スキャンパス（経路）の構築

複雑な形状は、以下の3段階のステップで戦略的にスキャンします。

1.  ベースの確立: まず、特徴が最も豊富な面からスキャンし、基準となるトラッキングを確立します。
2.  ループの閉合: オブジェクトの周囲を一周し、アライメント（位置合わせ）をロックします。
3.  内側への潜入: 安定したベースを確保した上で、凹み、空洞、アンダーカット部分へと徐々にスキャナーを向けていきます。

この「層状」のアプローチにより、スキャン後半でのトラッキング喪失リスクを最小限に抑えられます。

5. 実行テクニック：ハンドリングと露出の制御
スキャン中のグリップ操作と動きのコントロールが、精度の決め手となります。

INSPIRE 2 の場合:
    本体の物理ボタンを活用して開始・停止を切り替えます。角度を大きく変える際は、頻繁に一時停止を挟むことで、ソフトウェア側のトラッキングを安定させます。常に推奨されるワーキングディスタンスを維持してください。

POP 3 Plus の場合:
    3ボタンインターフェースで露出をリアルタイム調整します。明るい面や反射面では露出を下げ、暗い窪みでは露出をわずかに上げることで、データの欠損を防ぎます。

共通のコツ: 動きはゆっくりと。新しいスキャン経路は、既存のデータと 1/3以上重なるように動かします。アンダーカット部分は、真正面から狙うのではなく、複数の浅い角度からアプローチします。

6. リアルタイムでのトラッキング喪失への対処法

もしトラッキングが外れても、すぐにスキャンをやり直す必要はありません。

スキャナーを、すでにスキャン済みの「特徴がはっきり定義されたエリア」に戻し、再認識されるまで数秒間静止してください。INSPIRE 2 および POP 3 Plus は、アライメントが復元されると視覚的に通知します。

問題が解決しない場合:
* ワーク（測定物）の表面ではなく、その周囲にマーカーを配置する。
* 特徴のない面の近くに、複雑な形状をした参照物を置く。
* 復帰直後は、急激な動きや近すぎる接近を避ける。

7. 後処理（ポストプロセス）の極意

スキャン完了後の処理は、目的を持って行います。

* Revo Scan / Revo Metro内: スキャンデータの整合性を確認しながら慎重にマージします。浮遊ノイズは除去しますが、シャープなエッジや平面性は維持してください。
* 穴埋め: 構造的に機能しない箇所に限定して行います。
* エクスポート: 逆編（リバースエンジニアリング）なら PLY や OBJ、3Dプリントなら STL や 3MF が適しています。

**注意点**: 複雑な形状ほど、メッシュのスムージング（平滑化）は控えめに。過度な処理は見た目を良くしますが、寸法精度の信頼性を損ないます。

8. このテクニックがもたらす価値

これらの手法は、逆編、品質検査、製品の再設計、デジタルアーカイブ、医療、芸術モデリングなど、あらゆるポータブル3Dスキャナーの活用現場で有効です。複雑な形状を正確に捉える力は、下流工程での修正作業を減らし、プロジェクト全体のタイムラインを劇的に短縮します。

結論

ハンドヘルド3Dスキャナーによる複雑形状のキャプチャは、単なる作業ではなく「制御された技術プロセス」です。綿密なスキャン計画、規律ある動き、そしてリアルタイムのフィードバック。これらを適応性の高いハードウェアと組み合わせることで、難解な幾何学形状は「厄介な課題」から「予測可能なデータ」へと変わります。

Revopoint INSPIRE 2 や POP 3 Plus は、プロフェッショナルが求める高精度な3Dスキャンを、あらゆる複雑なオブジェクトにおいて実現するための強力なソリューションとなるでしょう。
