新発売
光学トラッキング式
ブルーマルチラインレーザー

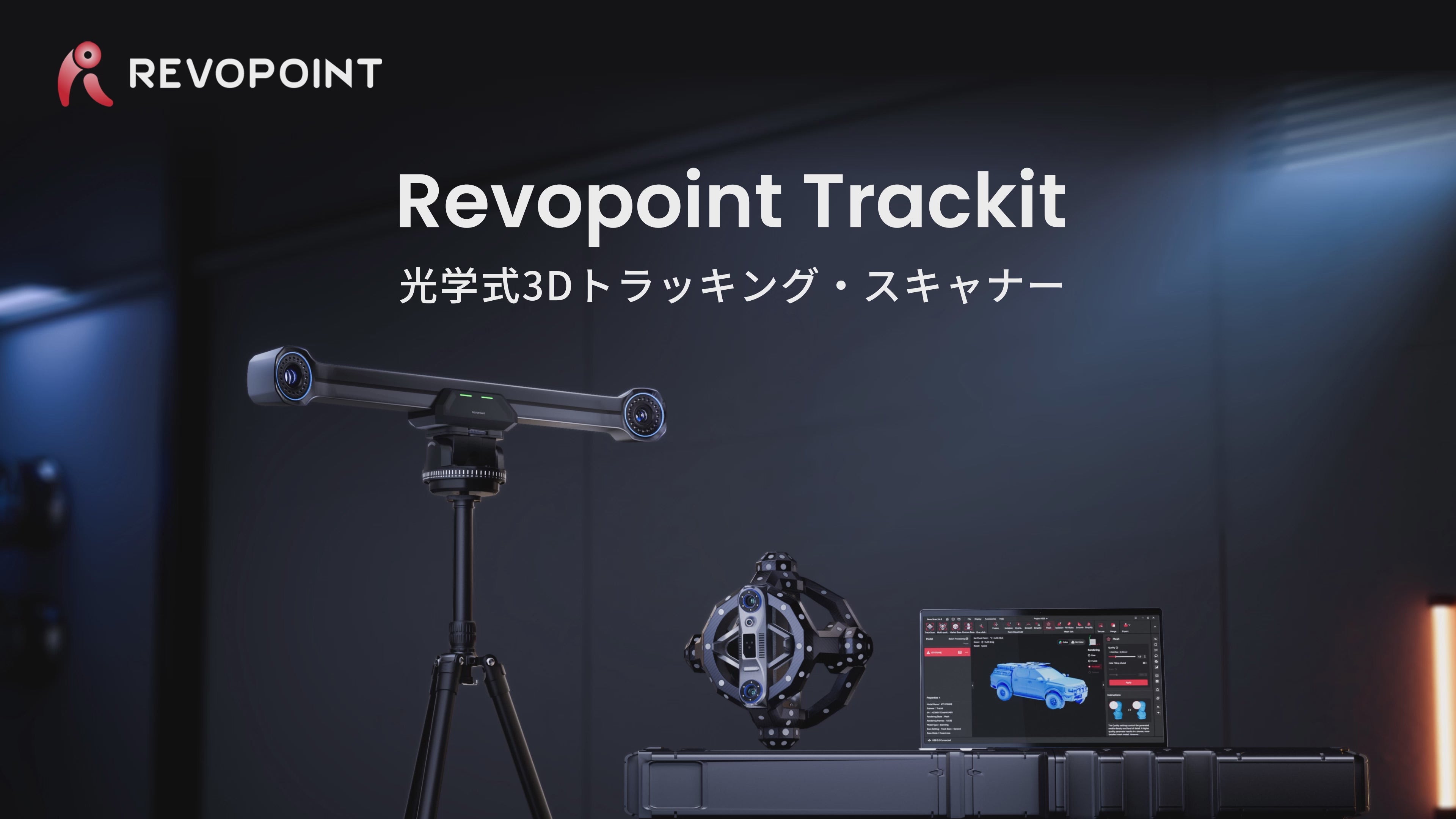

Revopoint Trackit ：マーカー不要光学トラッキング 式3Dスキャナー
高速スキャン：30本
ブルークロスラインレーザー
体積精度
0.02 mm + 0.04mm x L(m)
キャプチャ範囲
10mm～6m
マーカー不要スキャン
ベースステーション
再配置
完全自動
キャリブレーション
配送ポリシー
限定保証
返品ポリシー.
お支払方
Trackit 充実したサポート体制
スキャナーの起動から操作、使用まで全工程をサポート｜買って安心、使って安心
日本全国送料無料｜本体2年・アクセサリー1年保証｜到着後30日返品·交換可能
1対1 サポート
発送後、メールで個別サポート
操作ガイド・質問対応・オンライン指導をご提供。
日本語版取扱説明書同梱
日本語クイックマニュアル同梱
初期設定・基本操作・FAQを収録
SNSチュートリアル配信
SNSで随時配信
開封レビュー/応用スキャン術 YouTube・Facebook・X
ドラッグして詳細を

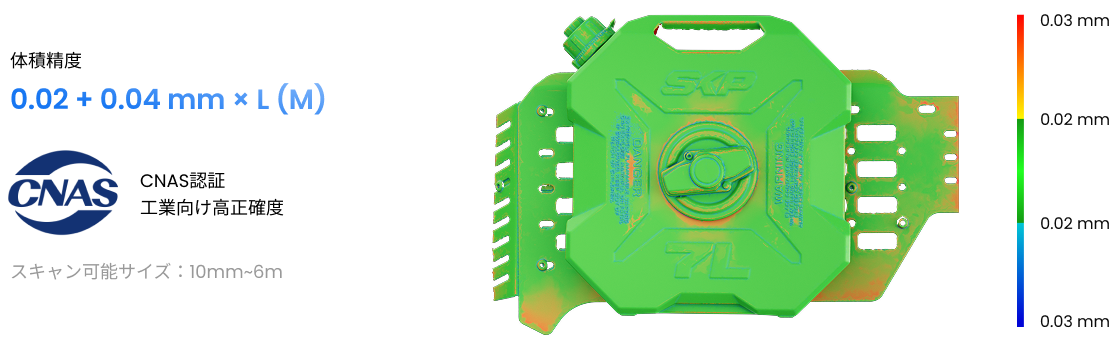

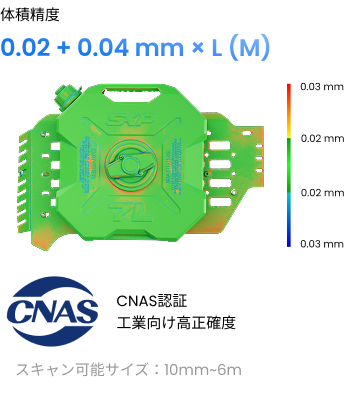

0.02 mm + 0.04mm × L(m)

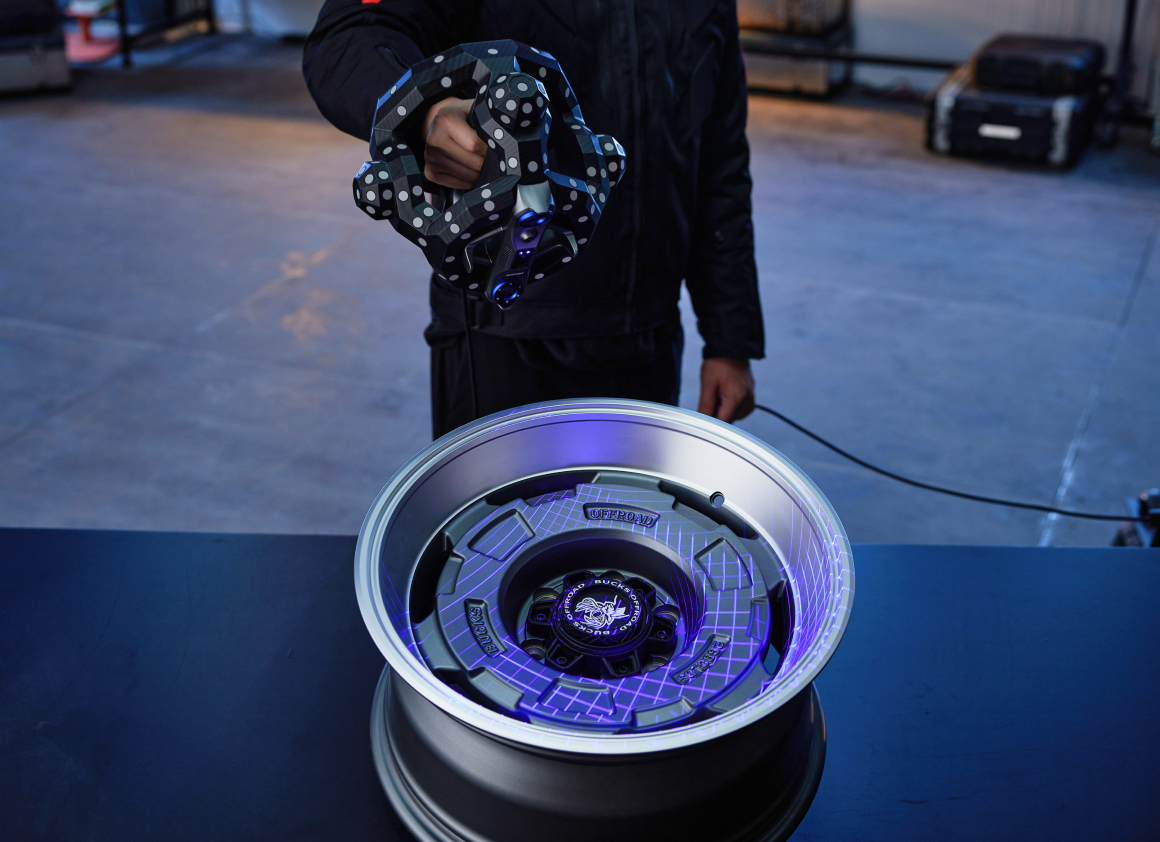

高精度・大小を問わずスキャン対応

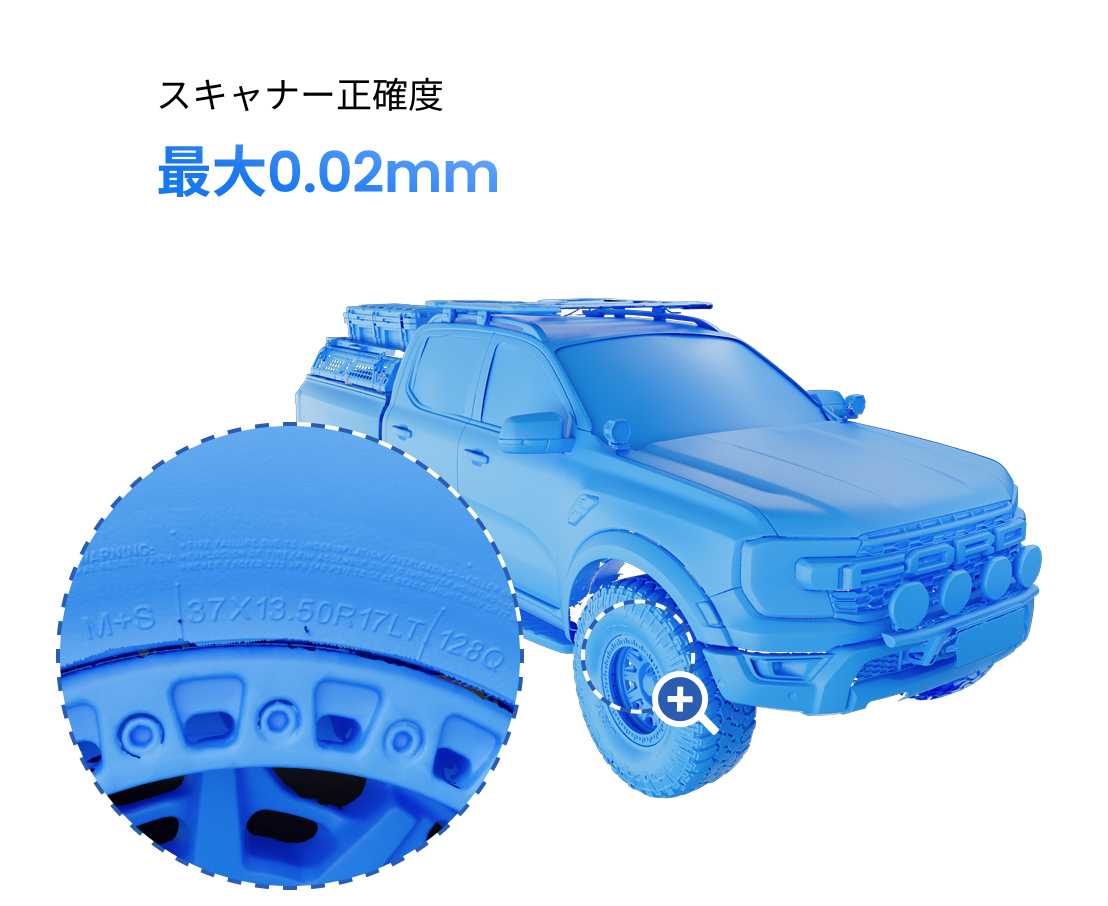

優れたスキャン精度
品質管理での寸法検査や、リバースエンジニアリングのための
CAD変換対応3Dモデル作成を可能にする精密デジタル再現

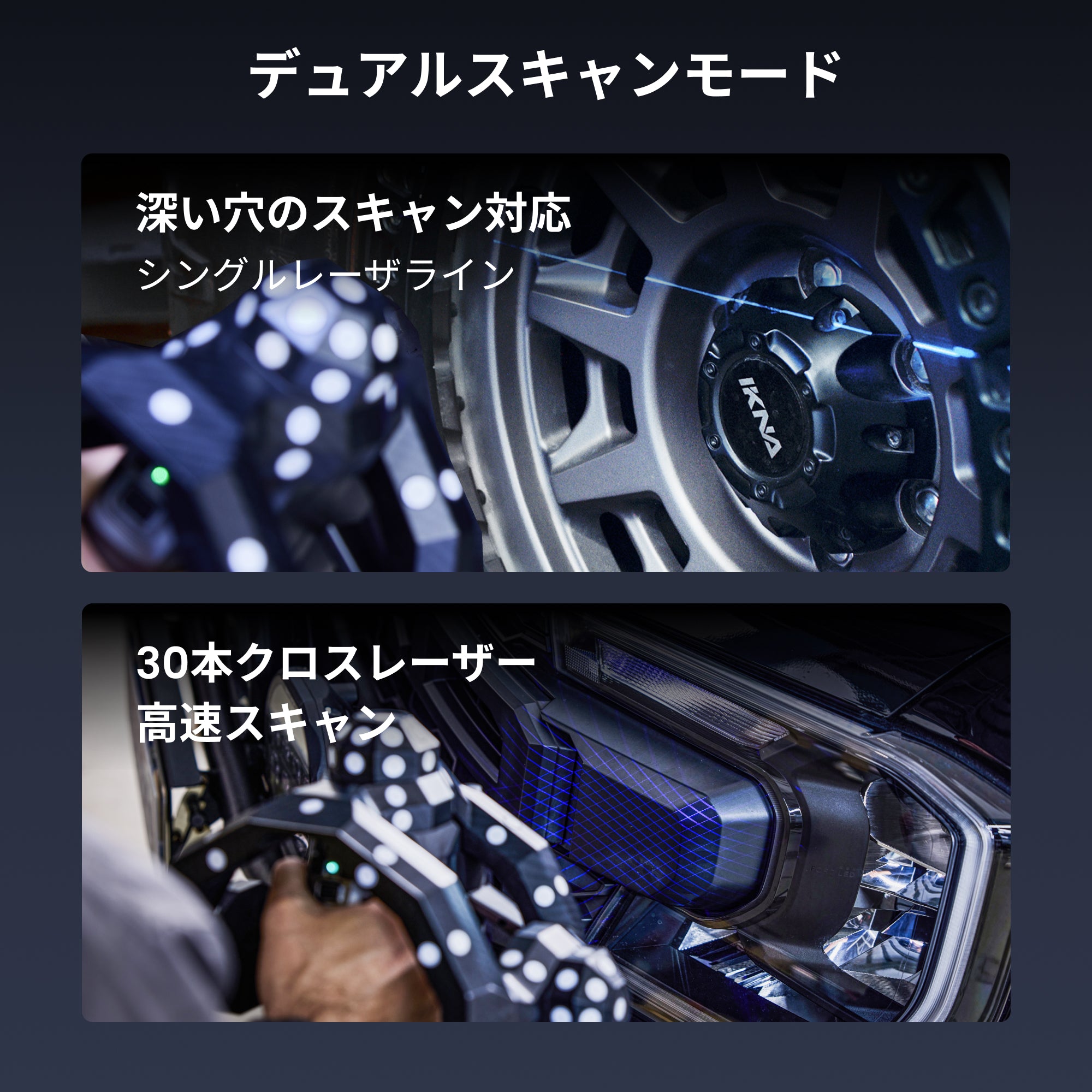

デュアルブルーレーザーキャプチャモード
高速スキャン：30本の交差ライン
高速スキャン：30本の交差ライン
スキャンスプレー不要で、暗色表面・光沢面を含む広域を効率的にスキャン。

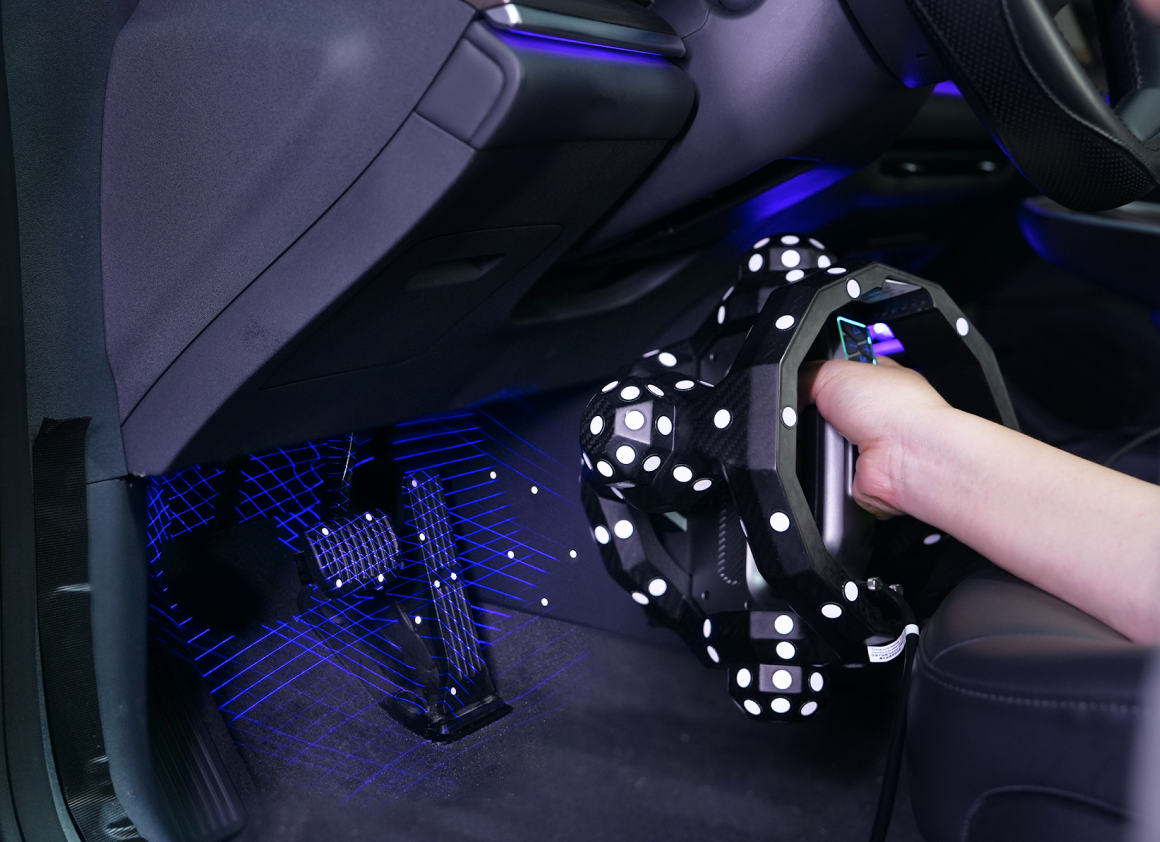

深穴対応：シングルライン
深穴対応：シングルライン
歯車の歯・深穴・微細溝・くぼみなどの精密形状を完全取得。
光学トラッキング＆スタンドアロンモード
光学トラッキングとハンドヘルド単体スキャンの2種類のブルーレーザースキャンモードを即時切り替え、多様なスキャン環境に対応。
ベースステーションが捕捉できない遮蔽領域や内部構造も、スタンドアロン機能で確実に取得。
光学トラッキング式スキャン
完全自立型ハンディスキャン

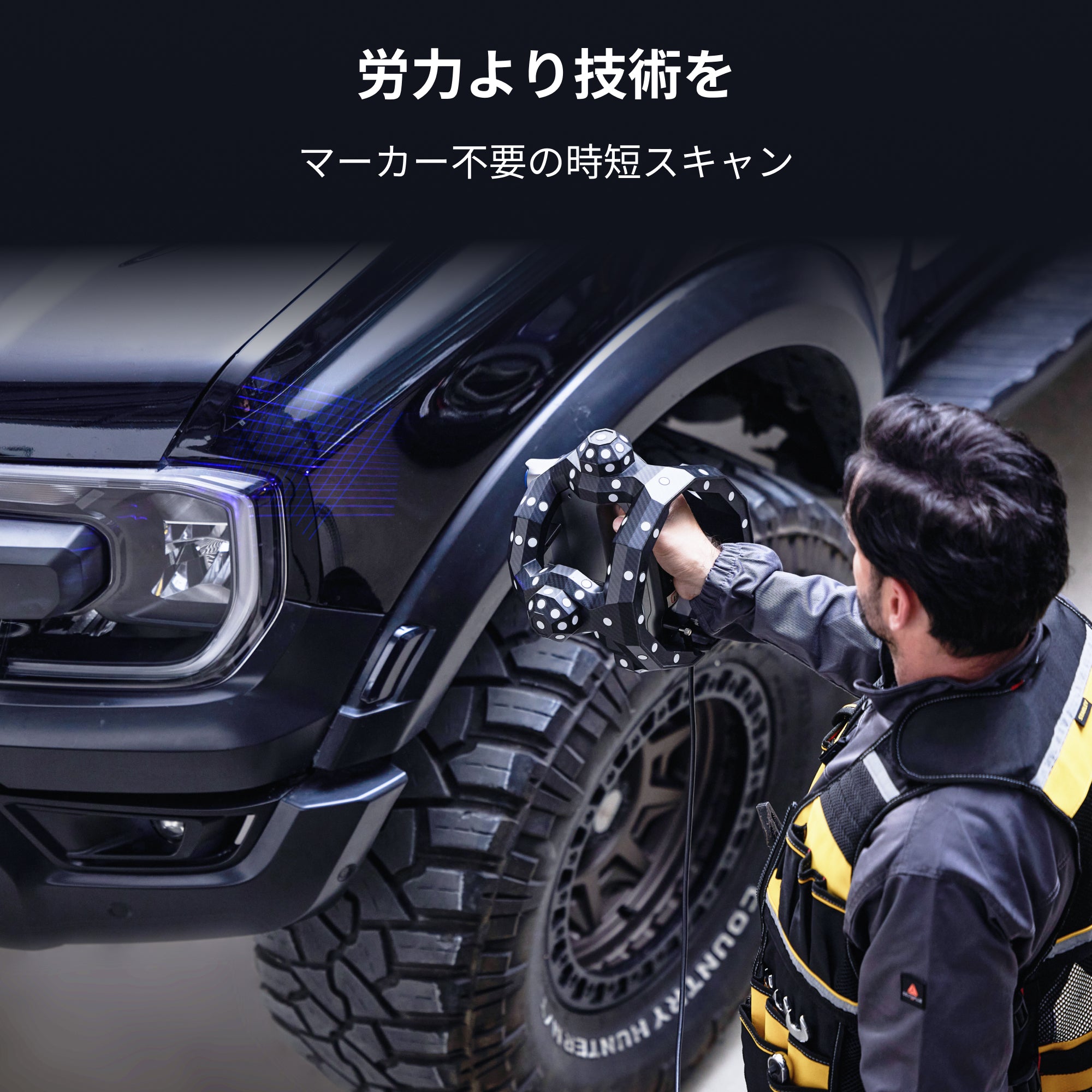

時間短縮 × ノンマーカー
Trackitトラッキング3Dスキャナーは、先進的な光学トラッキング式技術を採用。マーカー不要で装置自身の位置をリアルタイムに計測。
高精度な3Dデータを取得します。Trackitのデュアルカメラベースステーションにより、10mm～6mの測定対象物に対応し、
3Dレーザースキャンの効率を飛躍的に向上。作業効率の大幅な改善を実現可能です。

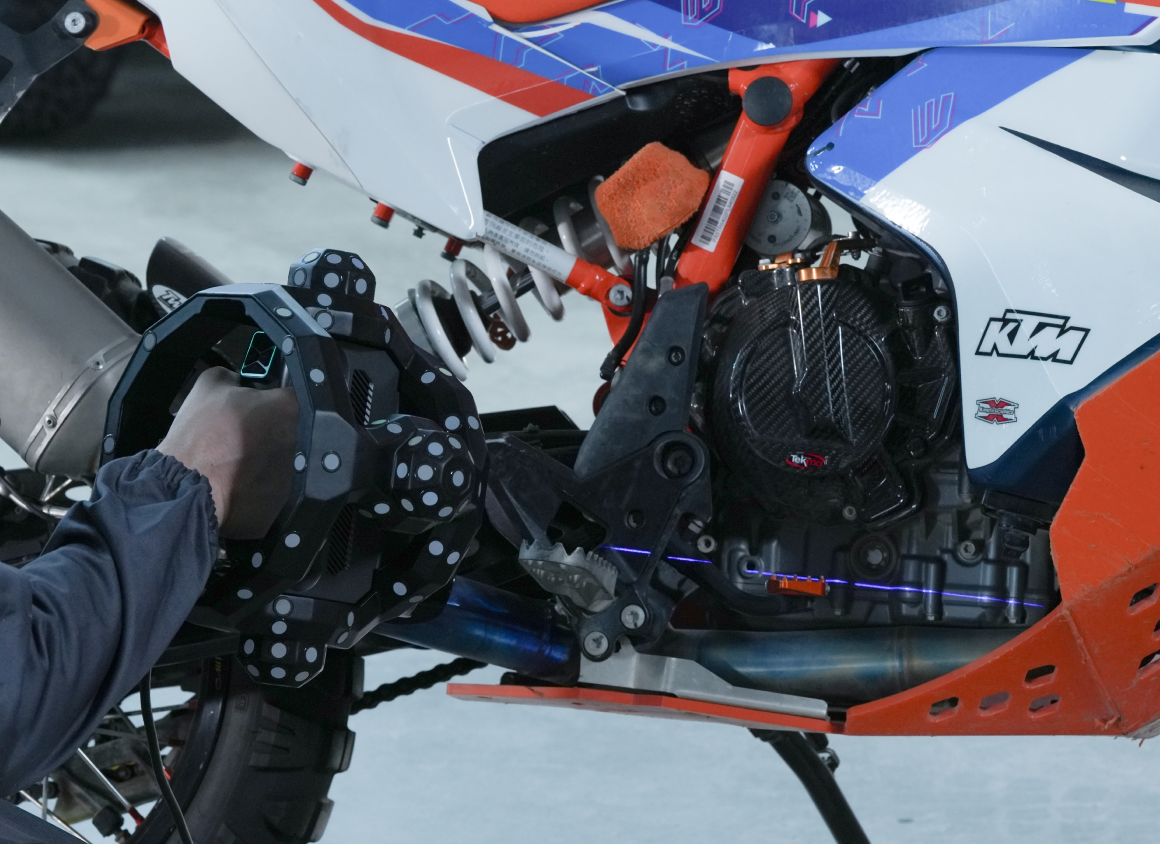

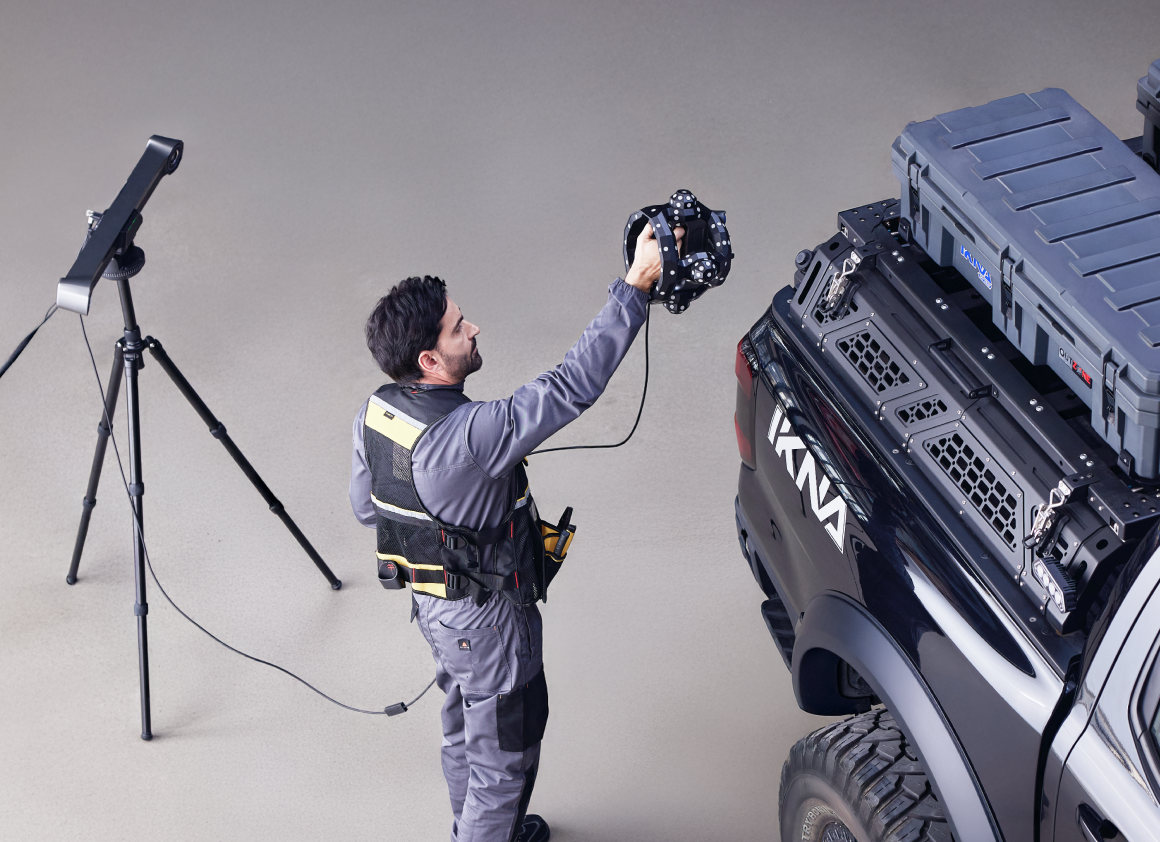

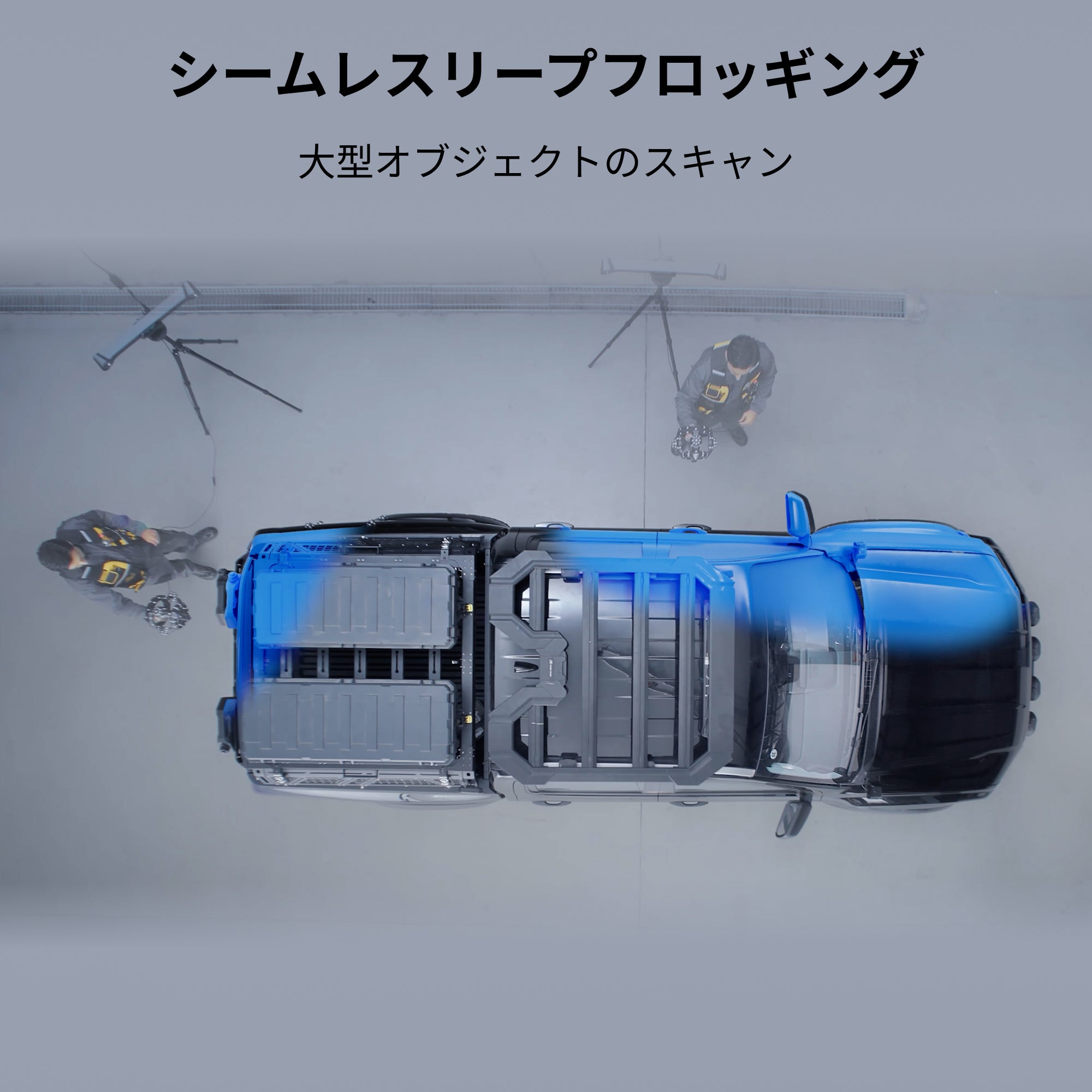

大型ワークピースの簡単スキャン
Trackitベースステーションを蛙飛び法で対象物周囲に移動させながら、最大150万回/秒の速度で表面をスキャン。
基盤ブロックシステムが移動時のフレーム位置を自動補正するため、プロ品質の3Dモデルを効率的に構築できます。
高調整性の三脚架により、多様な計測シナリオへ即時対応が可能です。

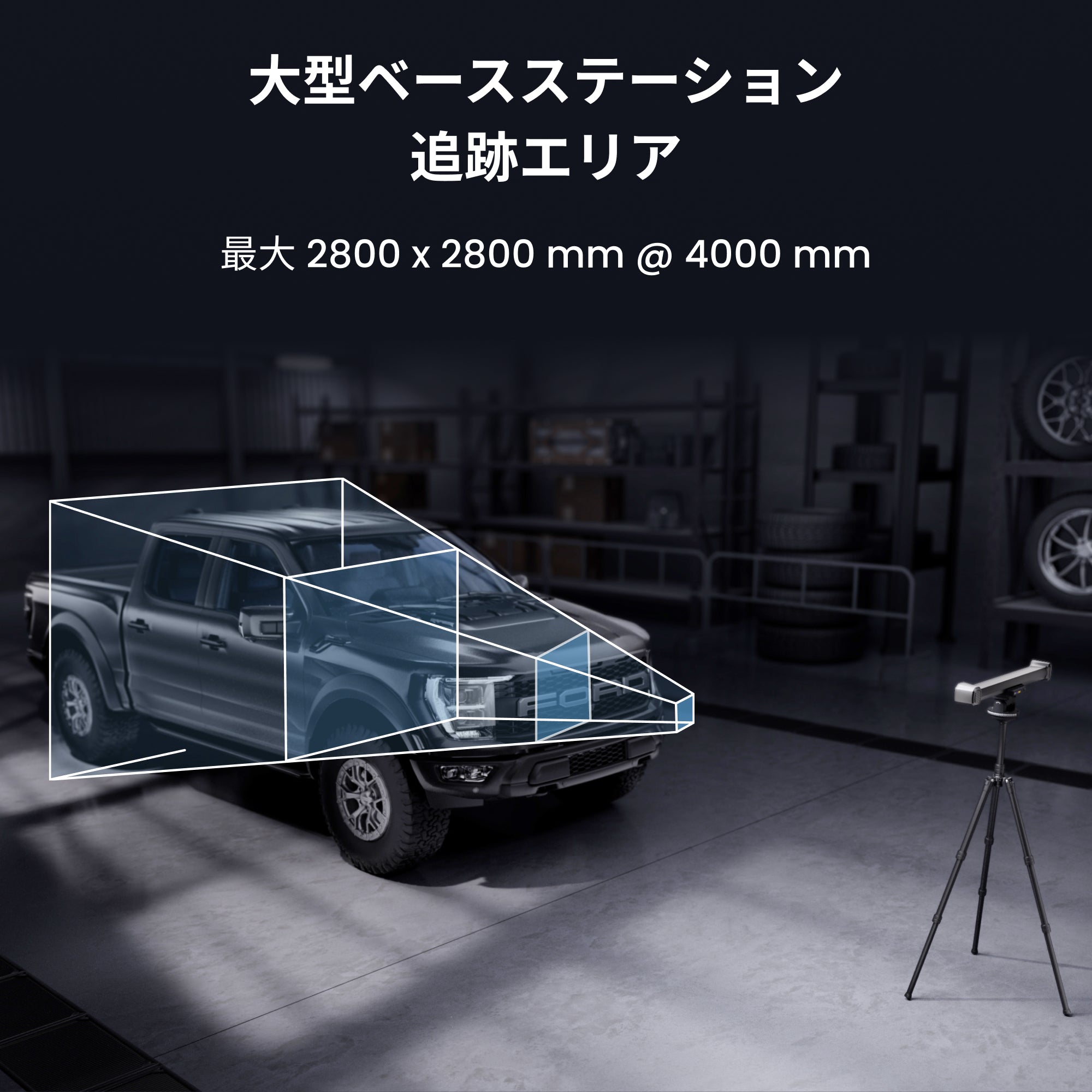

最大トラッキング範囲:
2800 x 2800 mm @ 4000 mm
移動操作性:
6m延長ケーブル対応
トラッカー有効測距範囲:
1.5～4m
※大型物体周囲にベースステーションを移動させることで、
完全な3Dキャプチャを実現

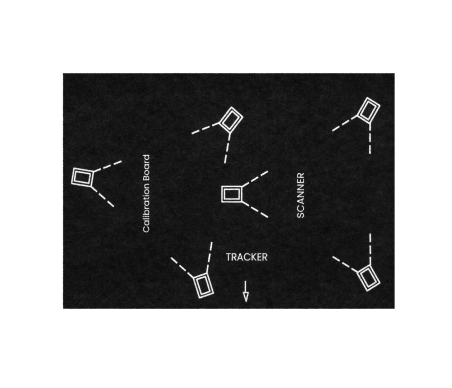

自動校正で時間と手間を削減
複雑で時間のかかる校正作業は不要。人的ミスを排除した完全な多姿勢校正を実現します。Trackitのスマート自動校正システムは、デュアルアジムスジンバル機構が高精度で全ての調整を自動実行。常に信頼性が高く正確で、簡便な校正プロセスを提供します。

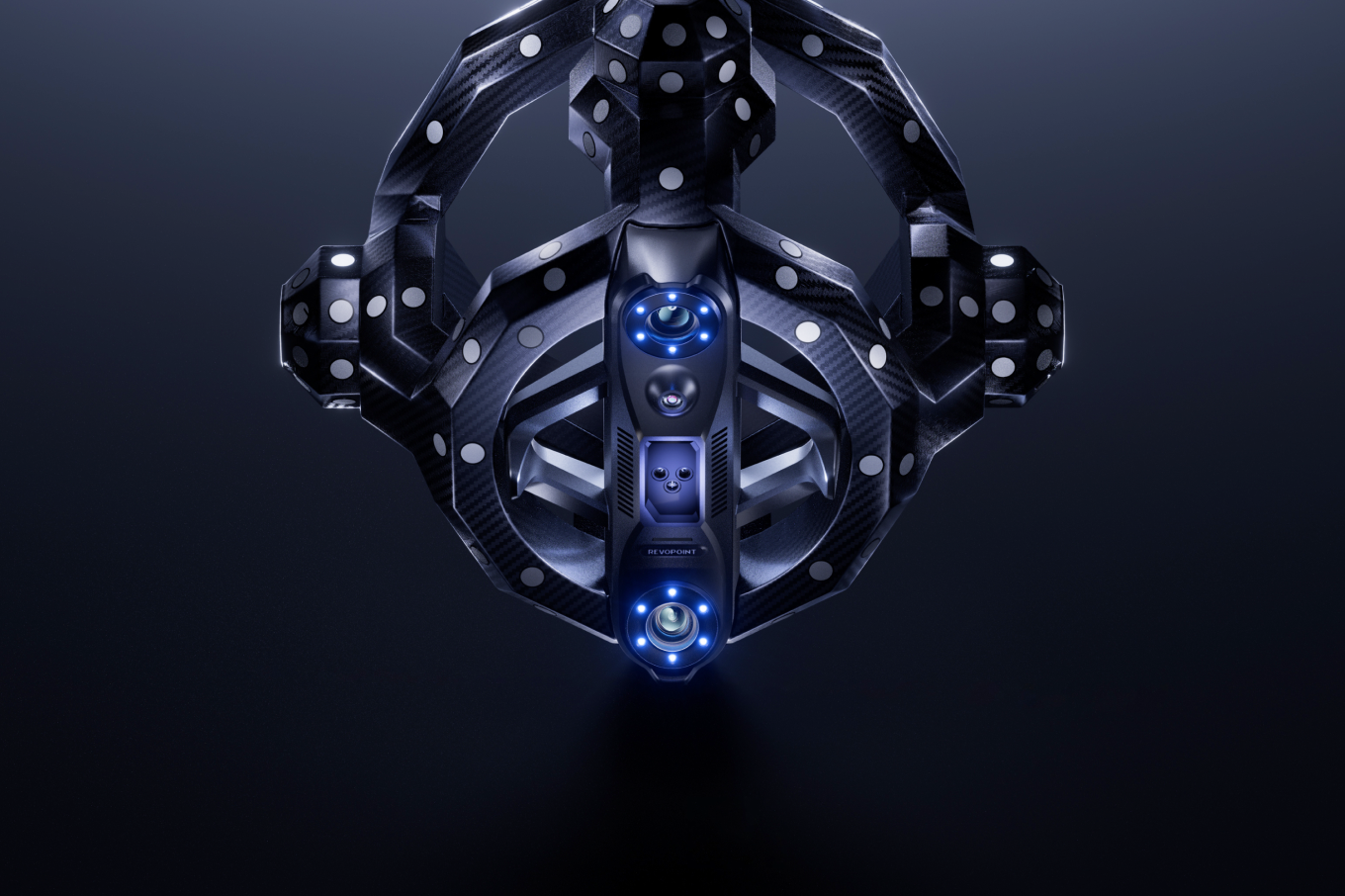

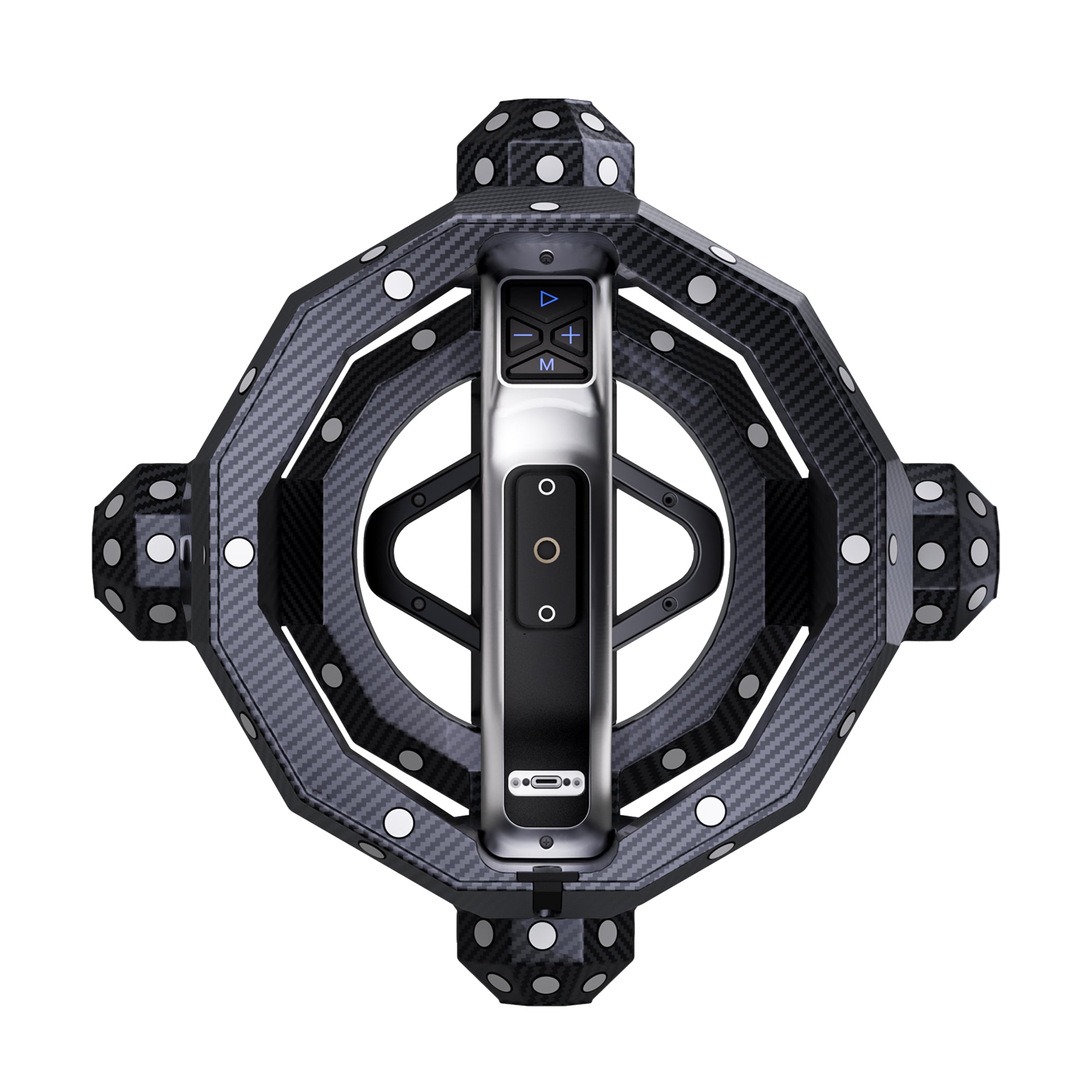

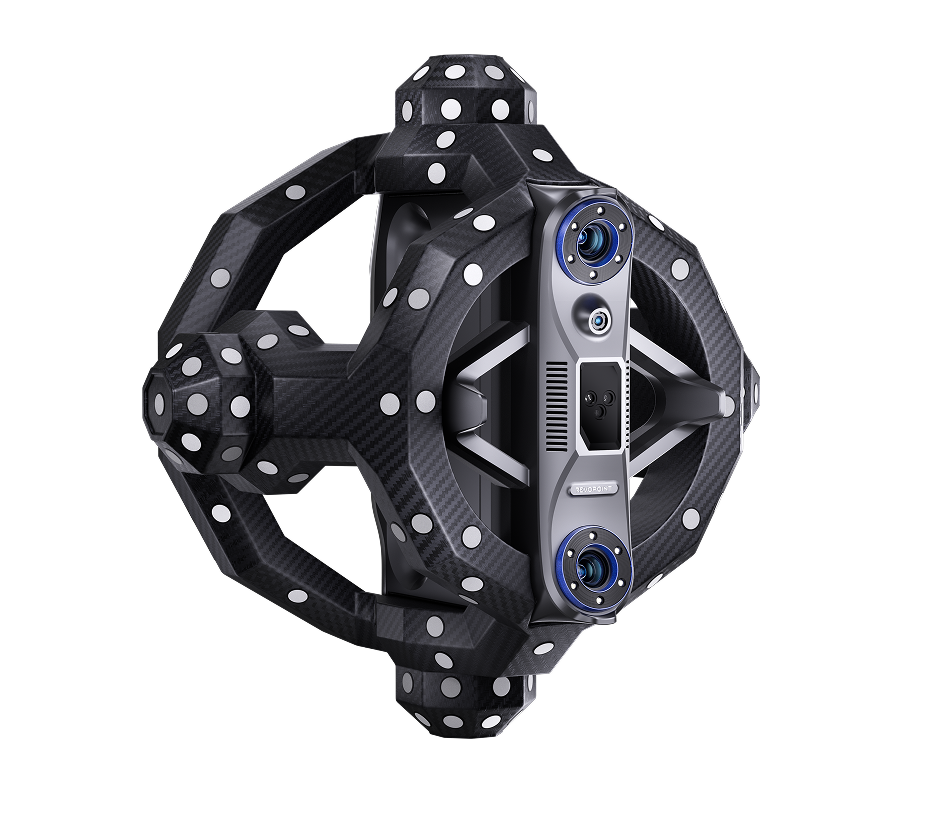

耐久性の高い一体型カーボンフレーム
Trackitの耐久性抜群の一体型カーボンファイバーフレームにより、フレーム変形によるマーカー位置ずれが発生せず、毎回一貫したスキャンデータを保証。過酷な環境下での使用に耐える頑丈かつ軽量設計で、長時間のスキャン作業でも疲れにくい構造です。
超精密テクスチャマッピング
Trackitの高精細RGBカメラにより物体表面の質感を忠実に再現。鮮明な3Dモデルを生成するか、
取得したテクスチャデータを『Revo Measure』 で連携させれば、高精度計測とプロ品質の報告書作成を実現します。

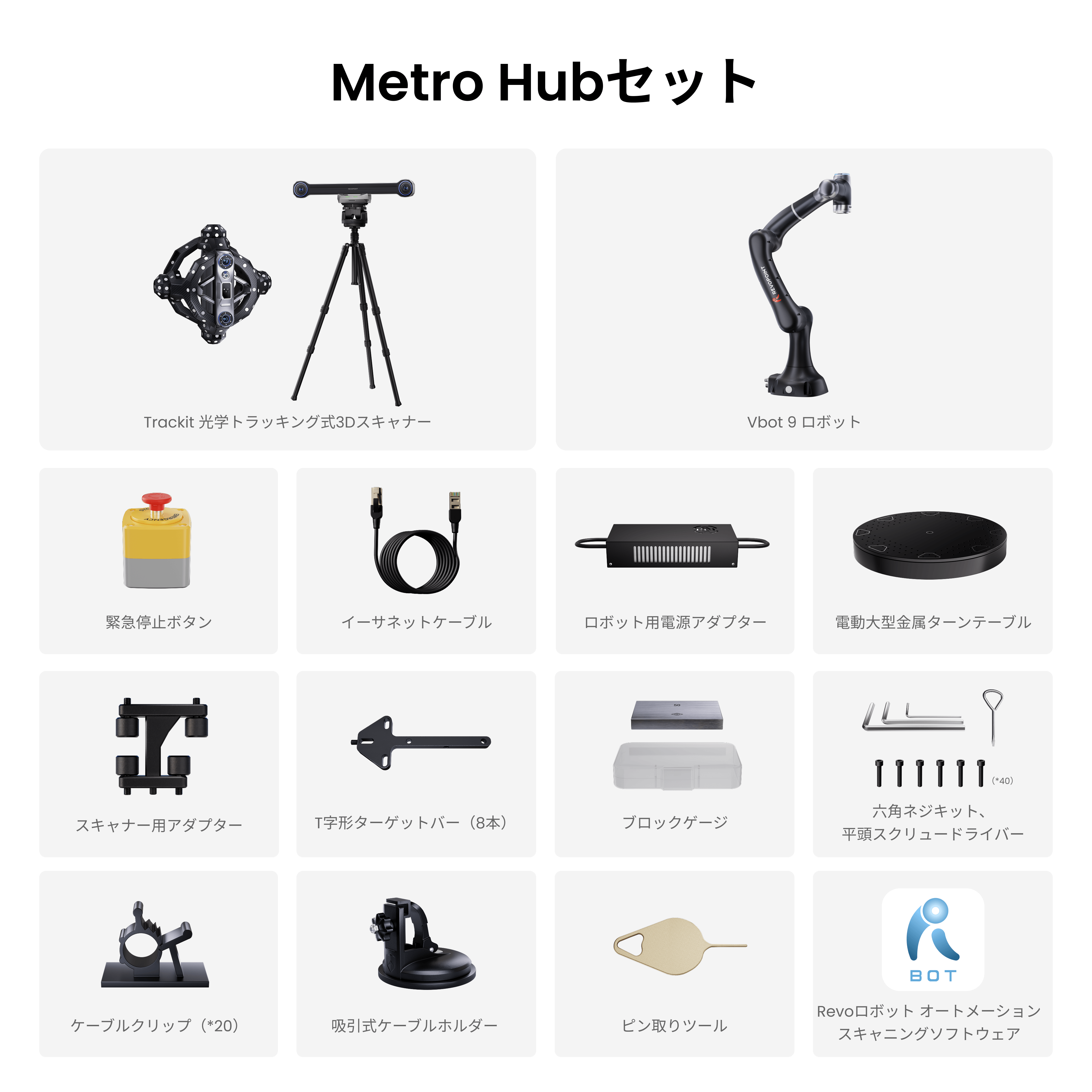

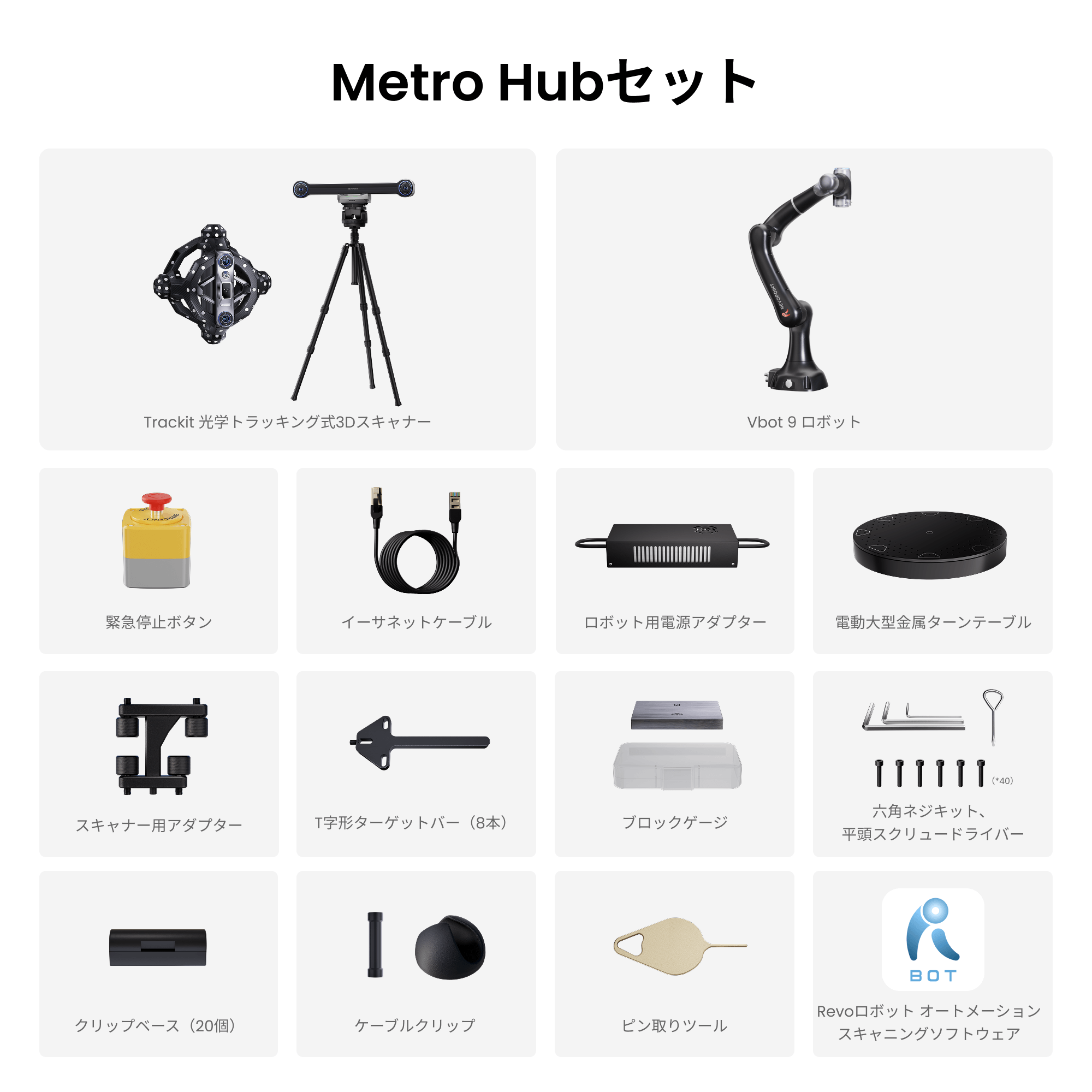

Trackit ロボット3Dスキャンシステム
6軸協働ロボットにTrackit光学トラッキング式3Dスキャナーを搭載。
直径0.5mの複雑形状部品に対し、体積精度0.05mmを達成する
完全自動化点群取得を実現します。

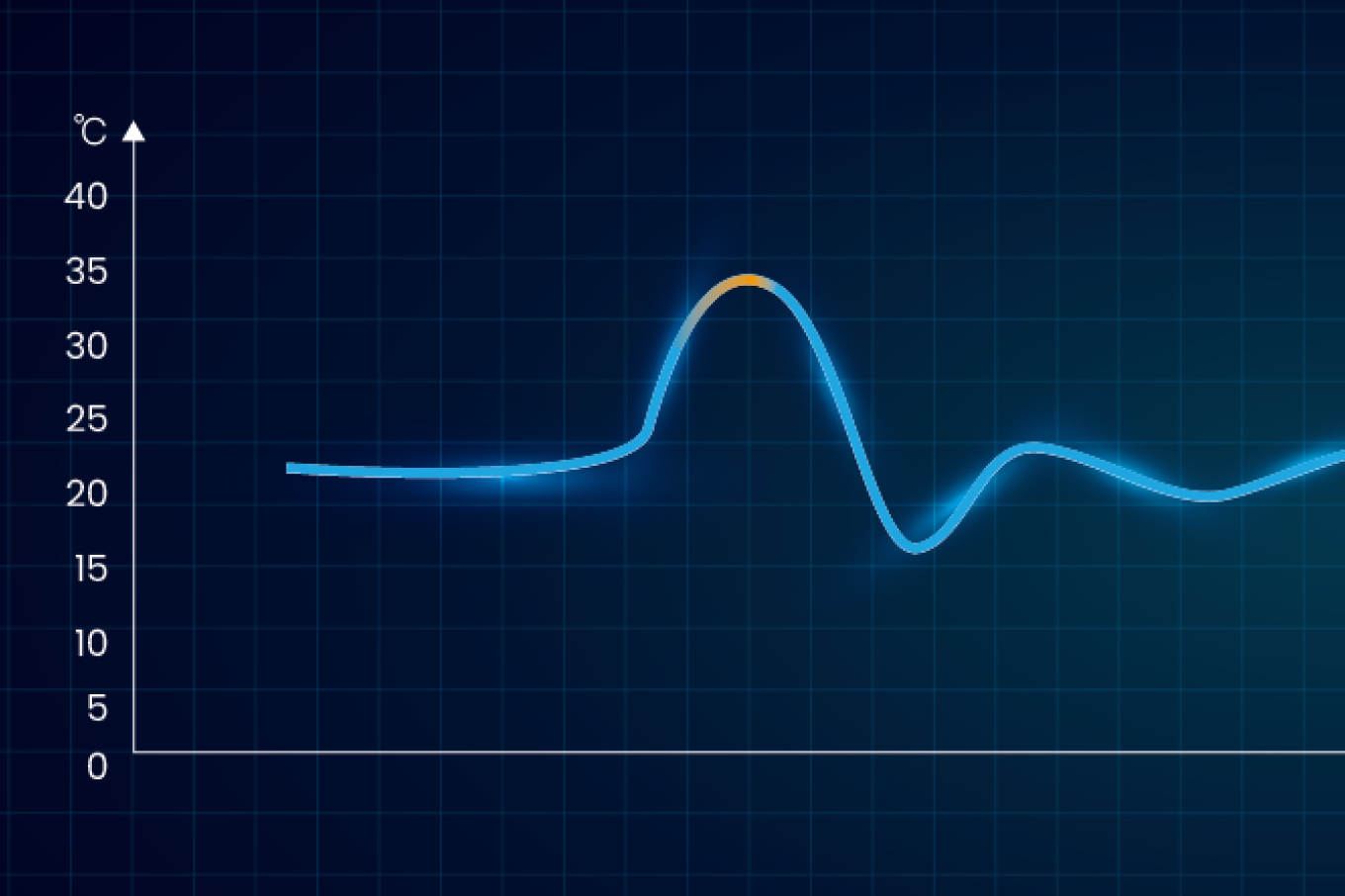

インテリジェント温度監視
高感度温度センサーがトラッカー/スキャナー本体の温度変動をリアルタイム表示。温度起因の精度偏差を防止し、高精度3D計測を維持。

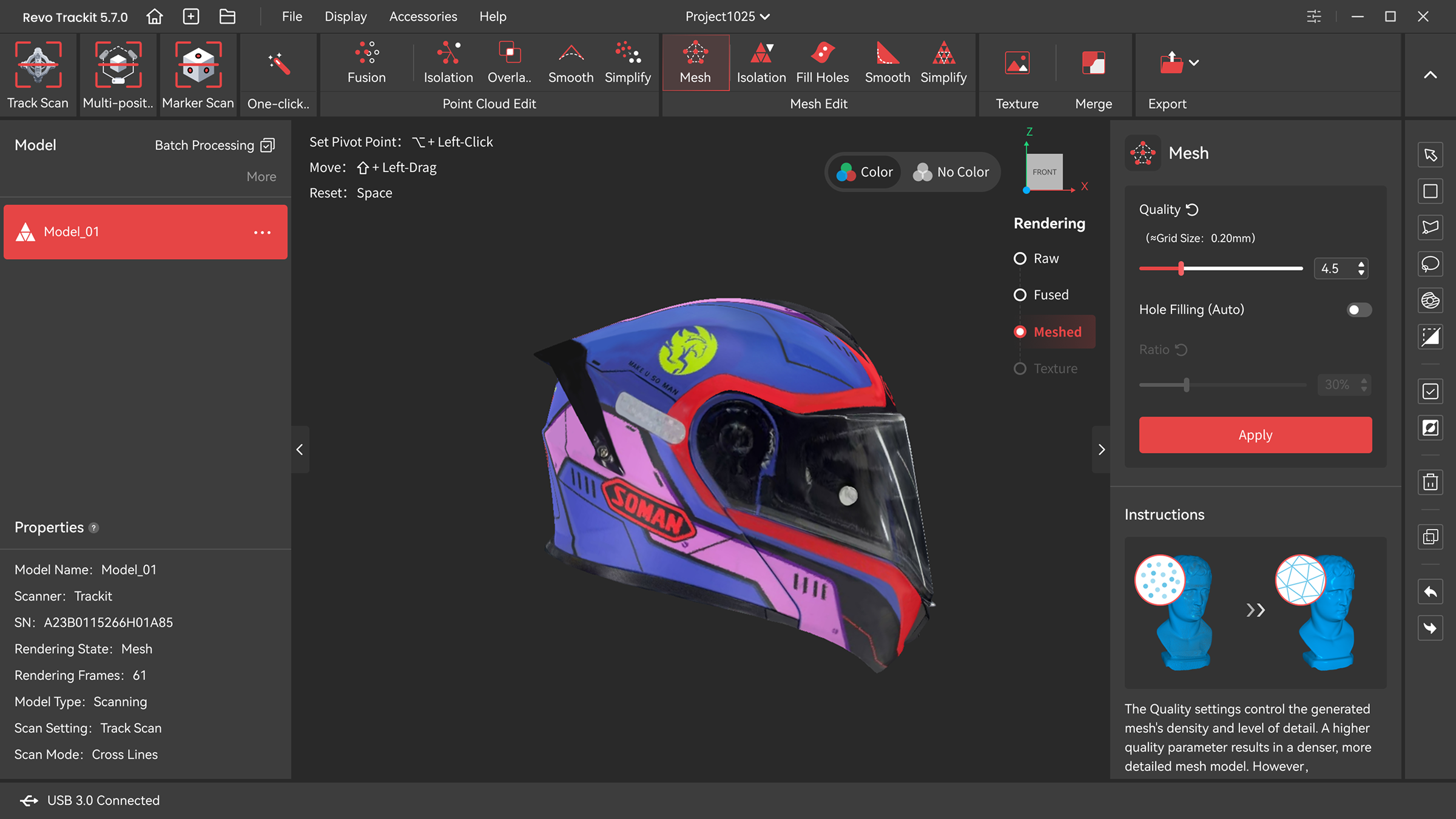

Revo Track：工業用高品位ソフトウェア
Revo Trackitは直感的な操作と無償提供が特長の統合ソフトウェア。
スキャン・編集・処理・校正を一貫して実行し、産業用3Dスキャンソリューションを実現します。
対応出力形式：PLY、OBJ、STL、ASC、3MF、GLTF、 FBX
スキャン
詳細なスキャン設定により、スキャンプロセスのあらゆる側面を制御し、最適な点群データ取得を保証します。
リアルタイムの点群モニタリングで十分なデータが取得できているかを確認し、
常に完璧なスキャンを実現します。
3D計測ソリューション

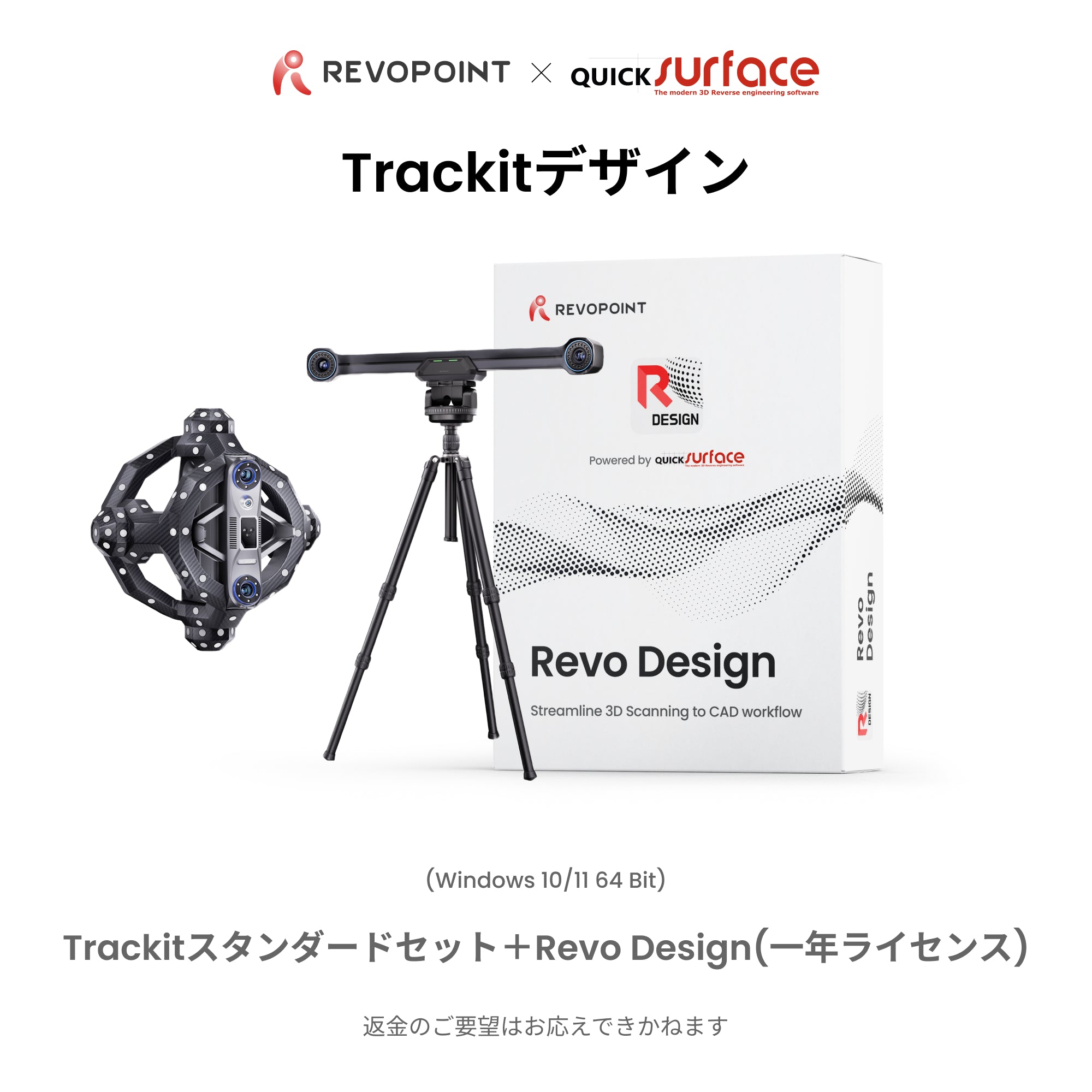

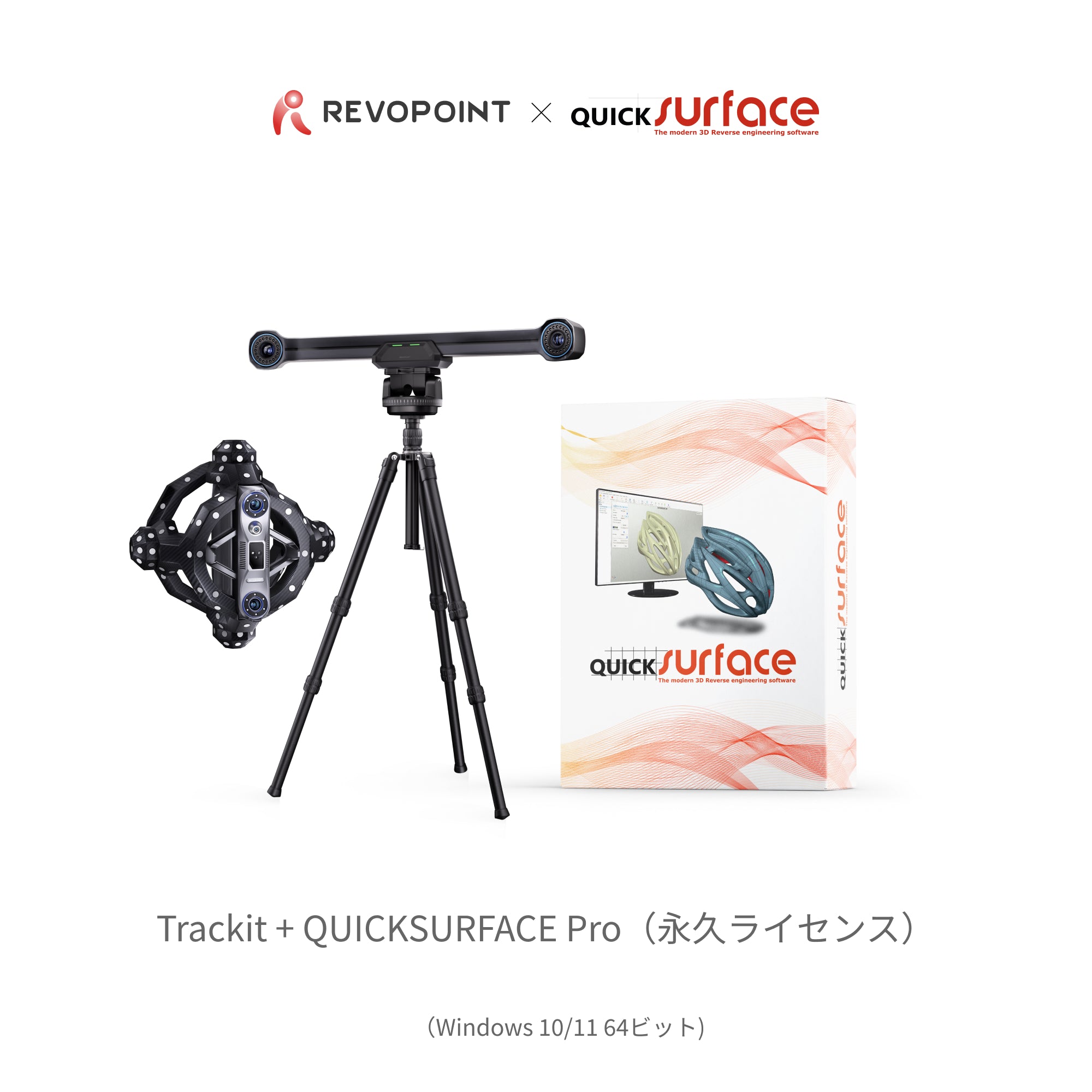

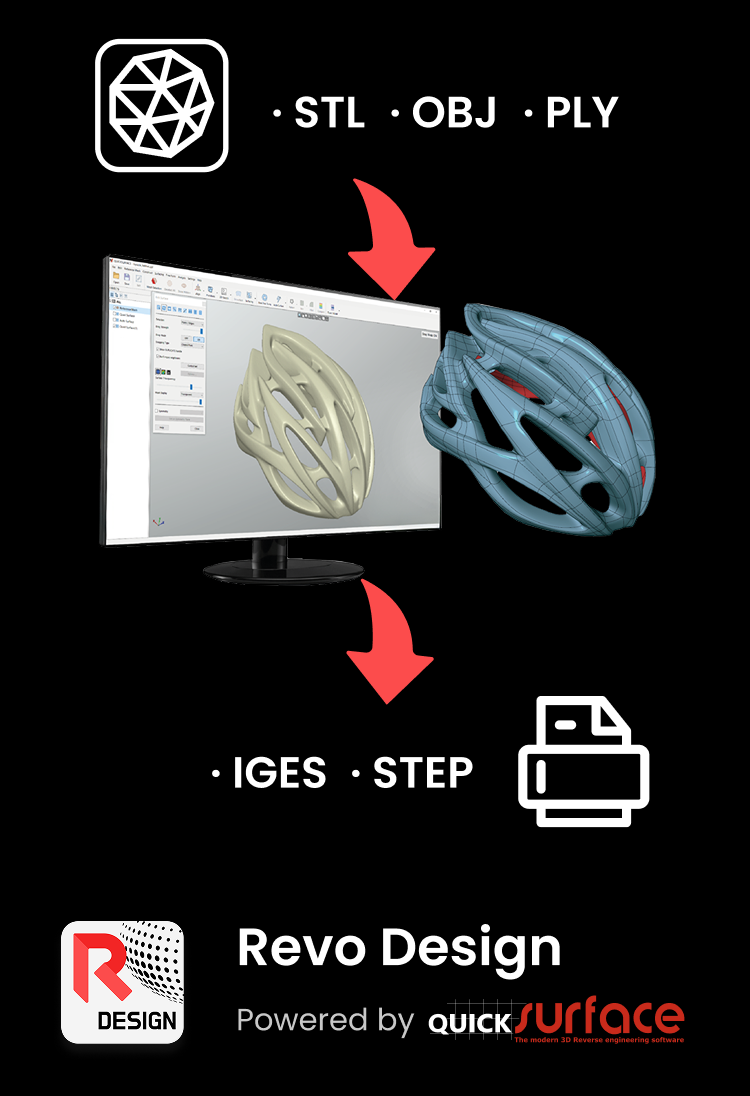

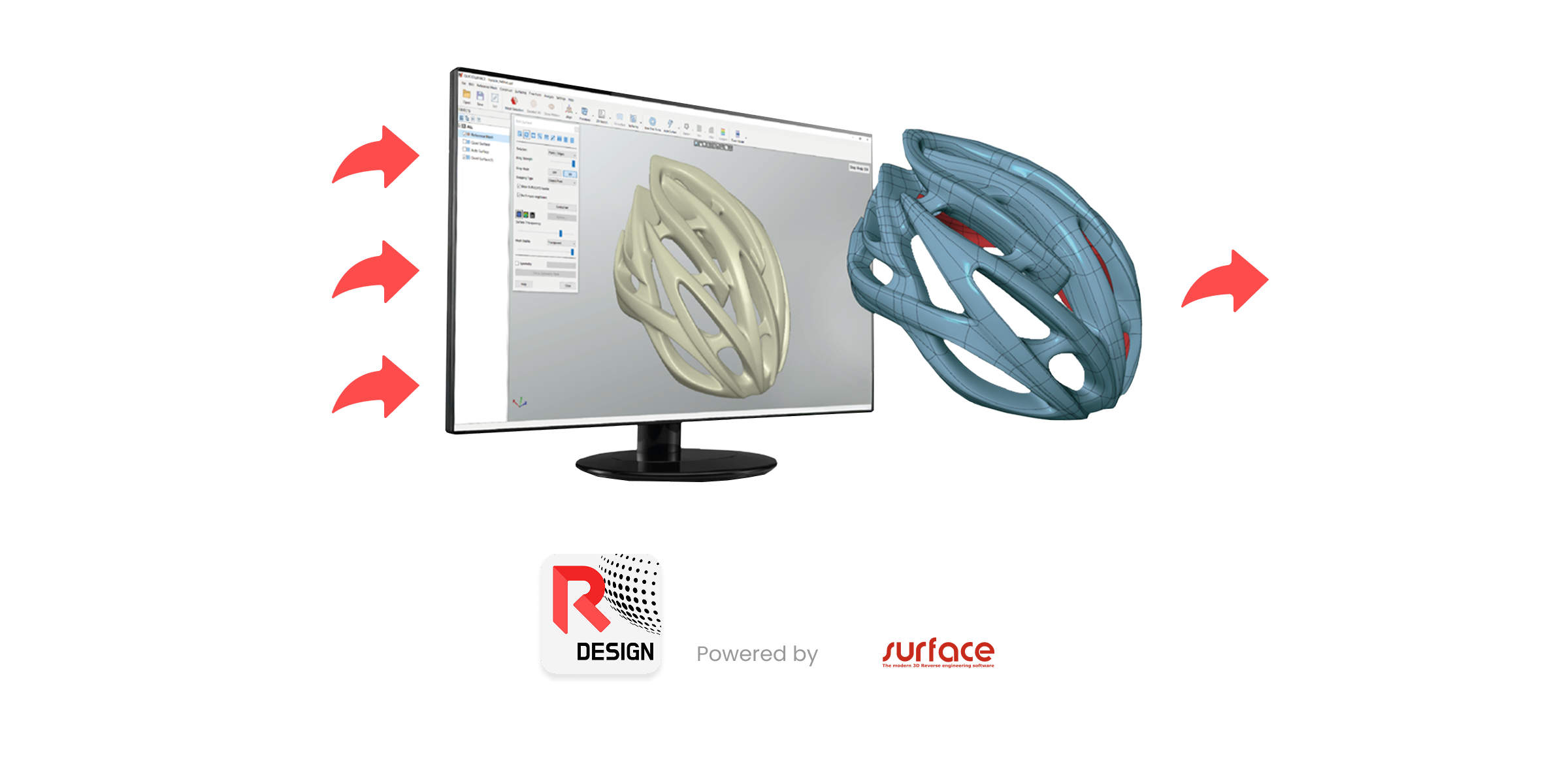

Revo Design ソフトウェア

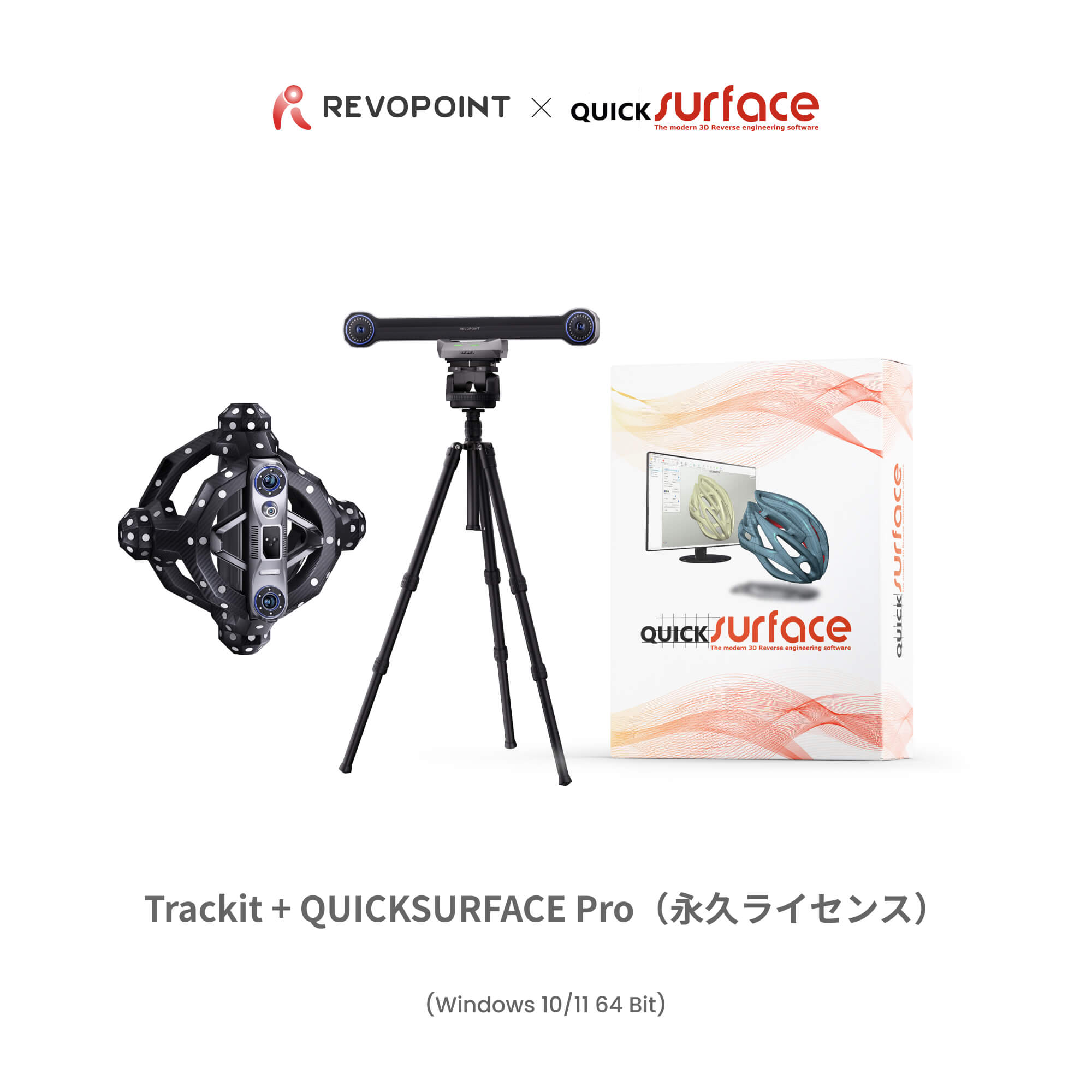

Revo Design（QUICKSURFACE Liteと同等機能）は、3Dスキャンとエンジニアリング設計の連携を最適化。
3DスキャンデータからCADモデルへの変換を効率化します。
強力なメッシュ編集・自由曲面/パラメトリックモデリング・スキャンtoCADワークフロー
を備え、逆工学・製品開発・工業デザインに最適なソリューションです。

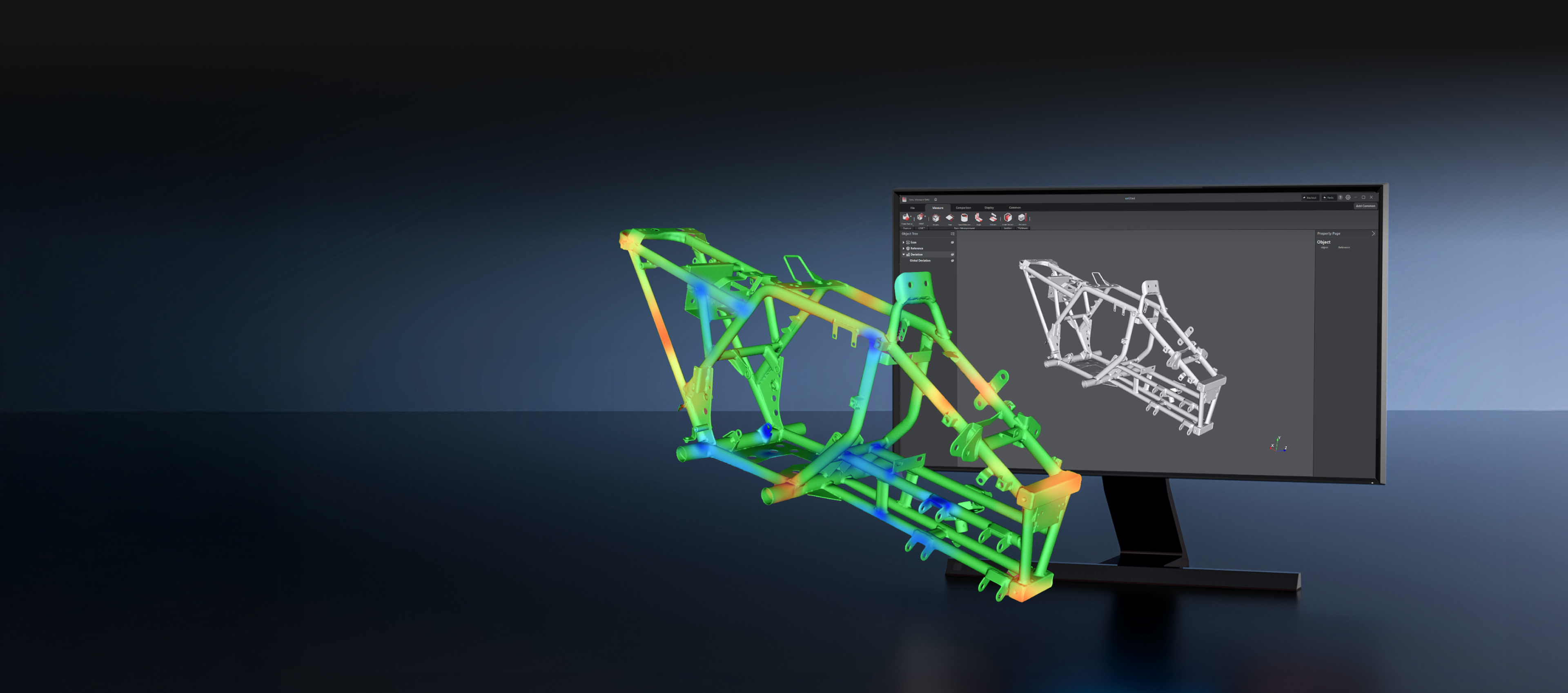

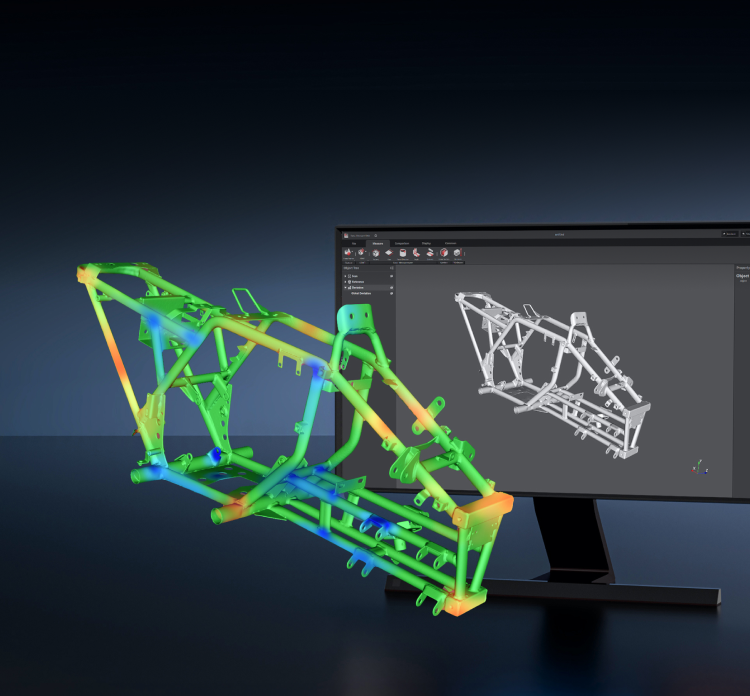

Revo Measure ソフトウェア
新ソフトウェア『Revo Measure』で点群/メッシュデータとCADモデルを効率的に比較。
高精度なモデル計測・パラメータ抽出・体積測定・幾何公差解析（GD＆T） を実現します。
高精度寸法測定
幾何公差解析（GD＆T）
モデル偏差解析
（±0.05mm分解能）
断面生成＆測定
測定レポート出力
（JIS B 0021準拠書式）
多様なデータ形式対応：
PLY、OBJ、STL、 PTS
※対応言語：日本語・中国語（簡体字・繁体字）・韓国語・英語・フランス語
・ドイツ語・イタリア語・スペイン語・ロシア語・ポルトガル語・トルコ語
Trackitモデルギャラリー

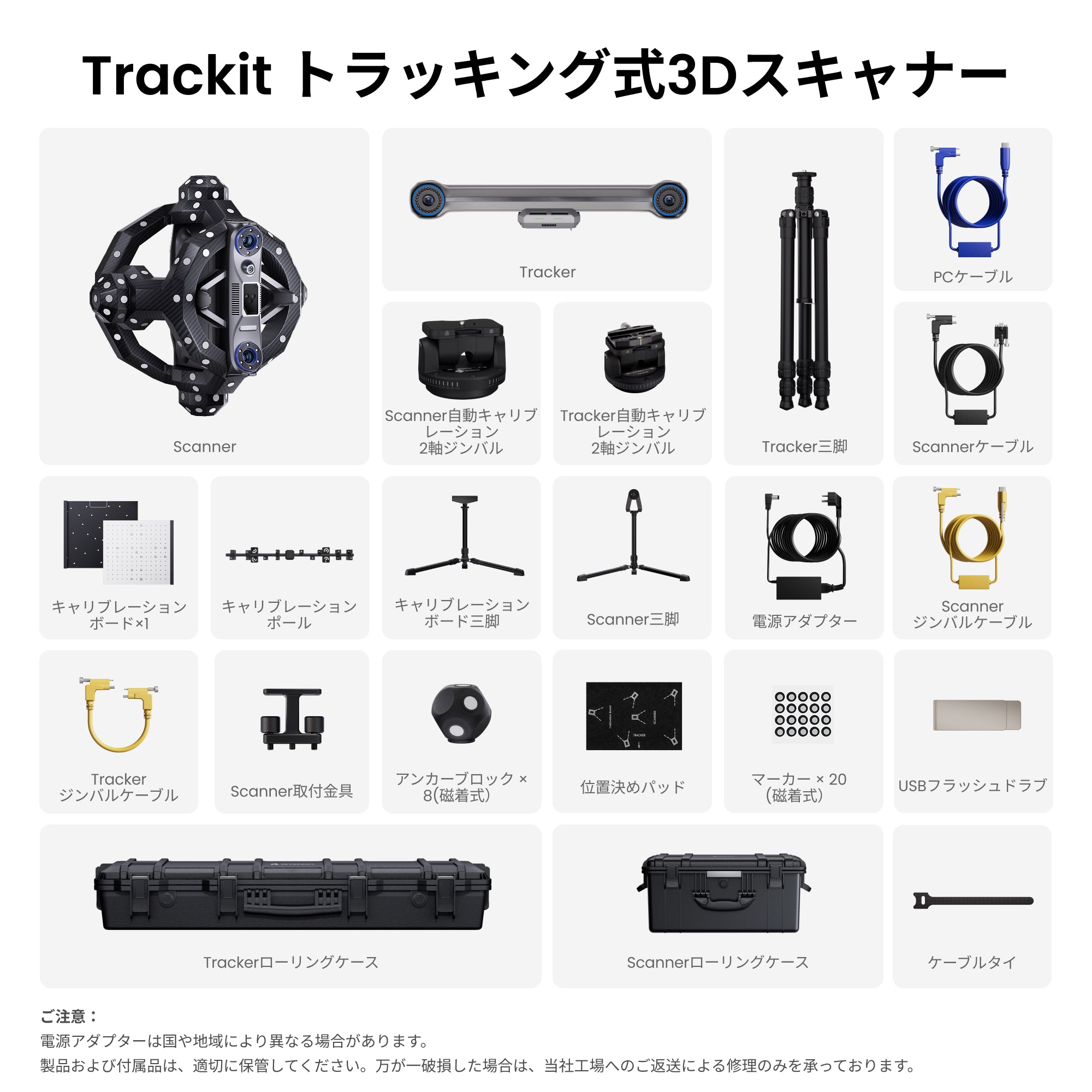

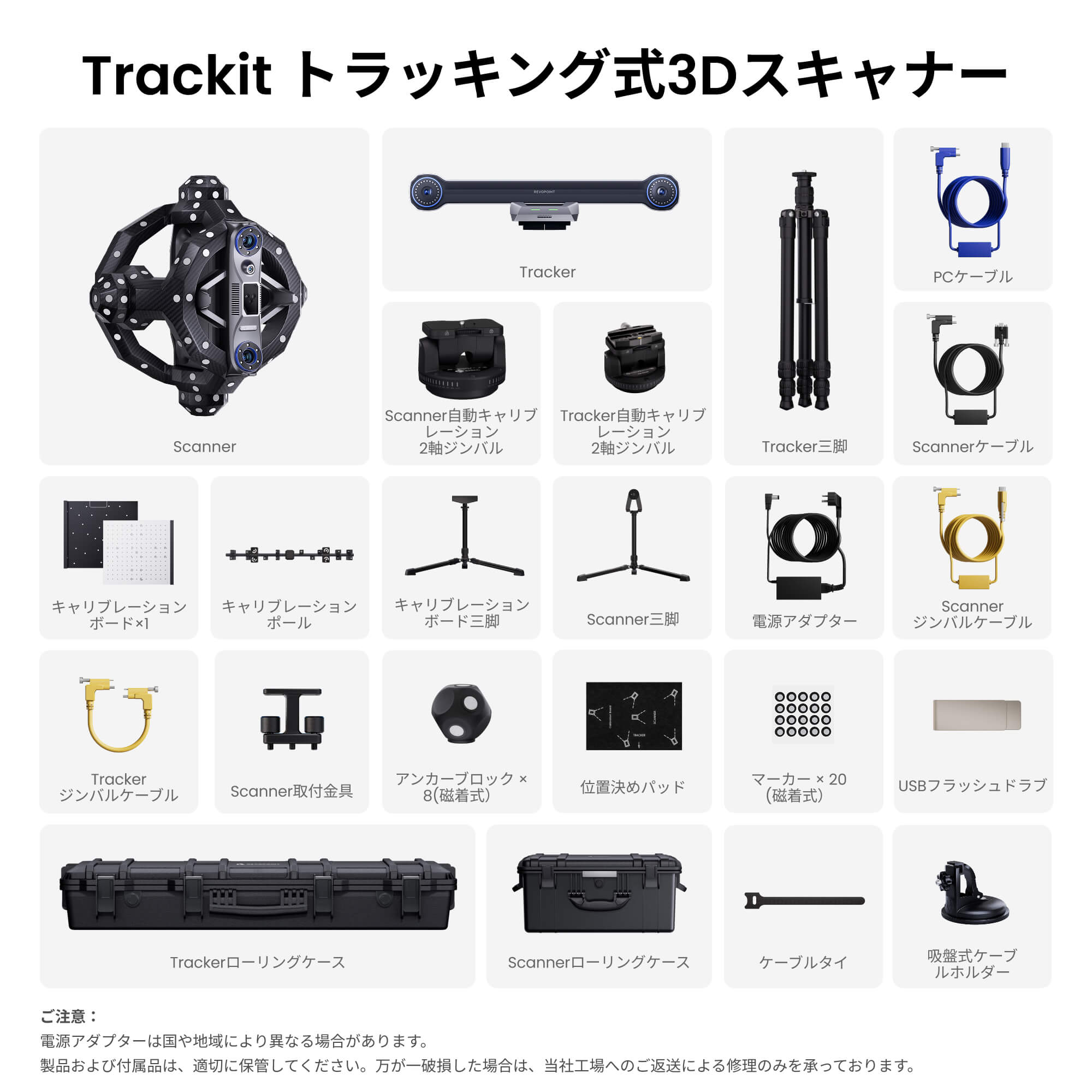

パッケージ内容

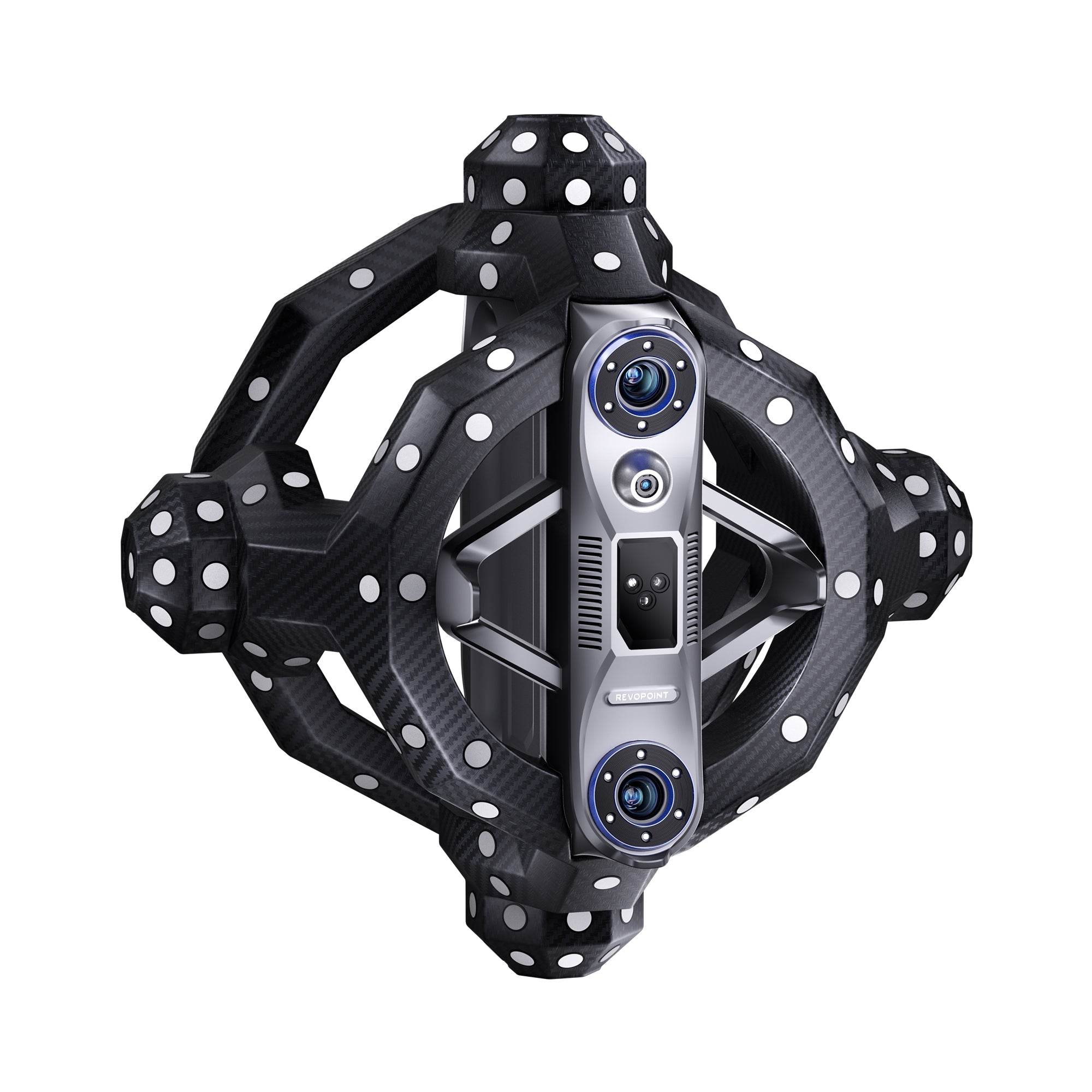

Trackit トラッキング式3Dスキャナー
Scanner

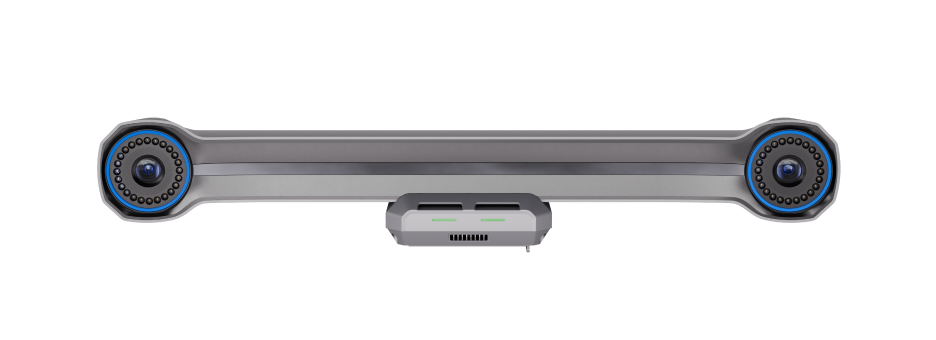

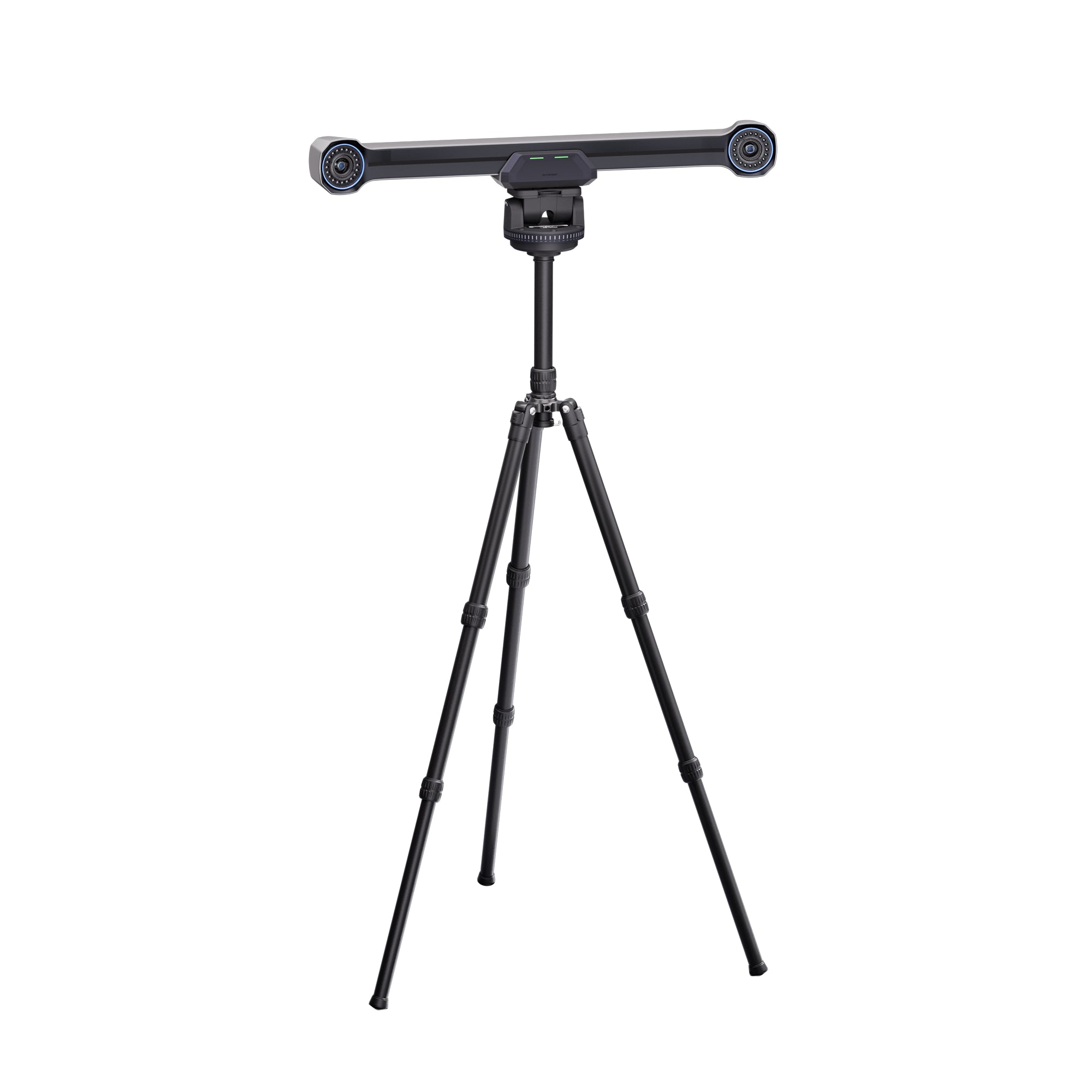

Tracker
Tracker三脚

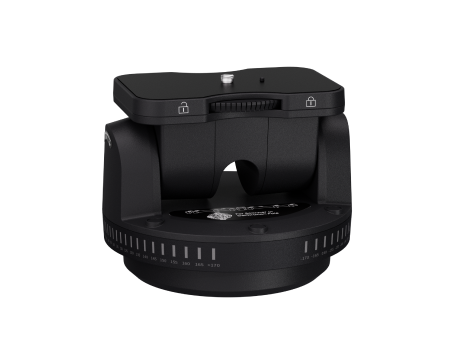

Scanner自動キャリブレーション2軸ジンバル

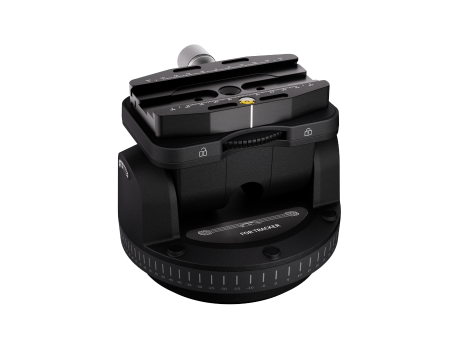

Tracker自動キャリブレーション2軸ジンバル

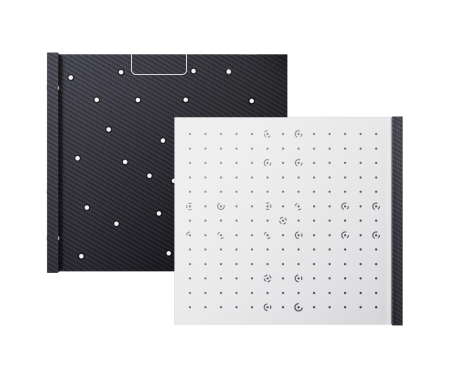

キャリブレーションボード×1
キャリブレーションポール

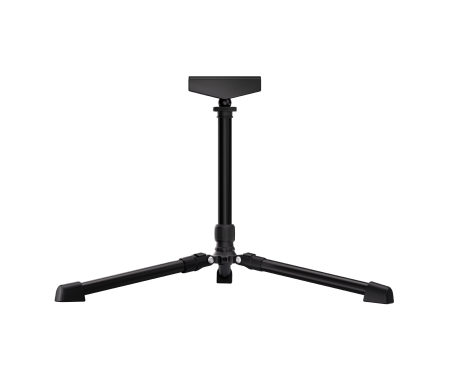

キャリブレーションボード三脚

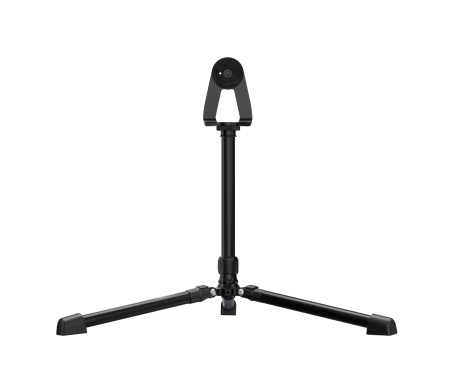

Scanner三脚

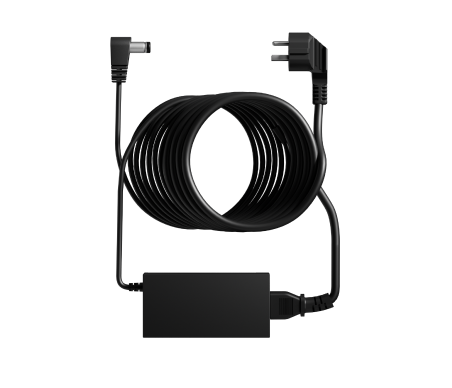

電源アダプター

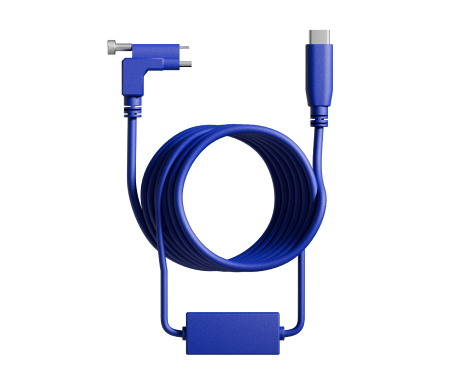

PCケーブル

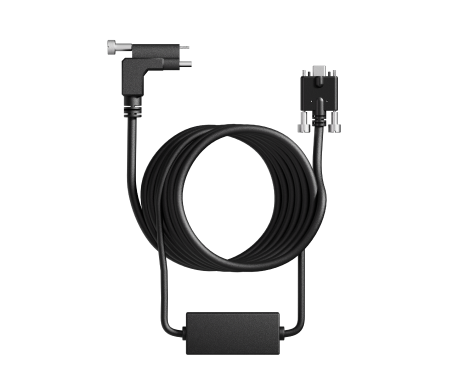

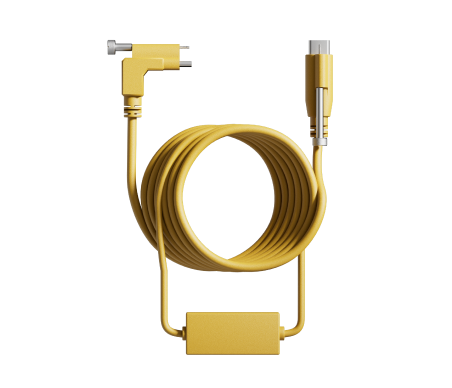

Scannerケーブル
Scannerジンバルケーブル
Trackerジンバルケーブル

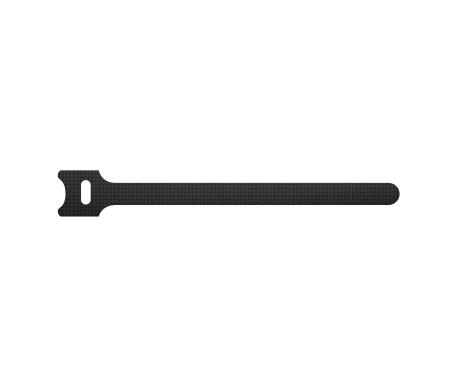

ケーブルタイ

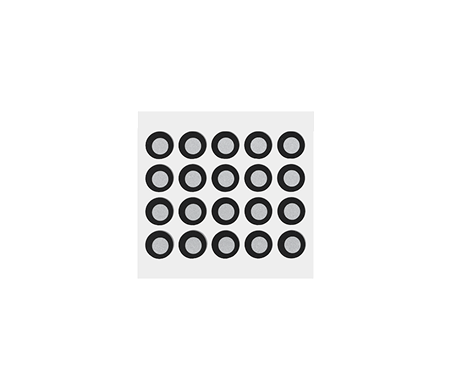

マーカー × 20
(磁着式）

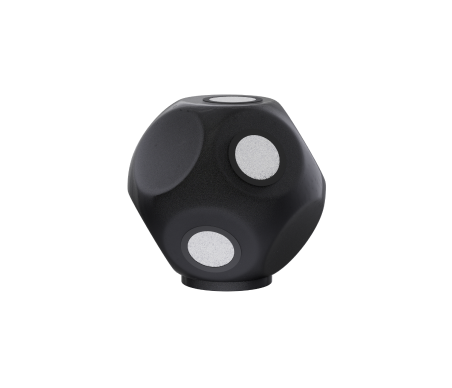

アンカーブロック × 6
(磁着式）
位置決めパッド

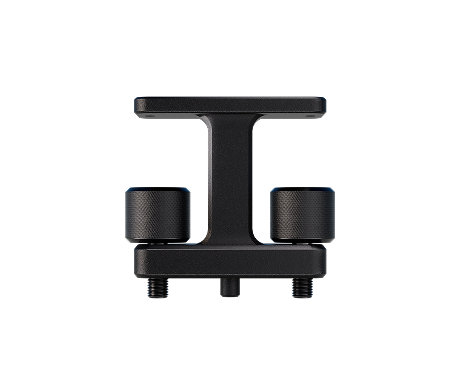

Scanner取付金具

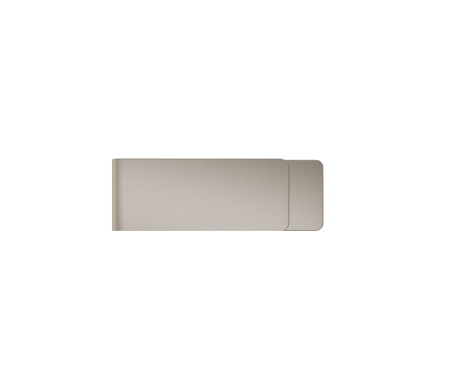

USBフラッシュドラブ

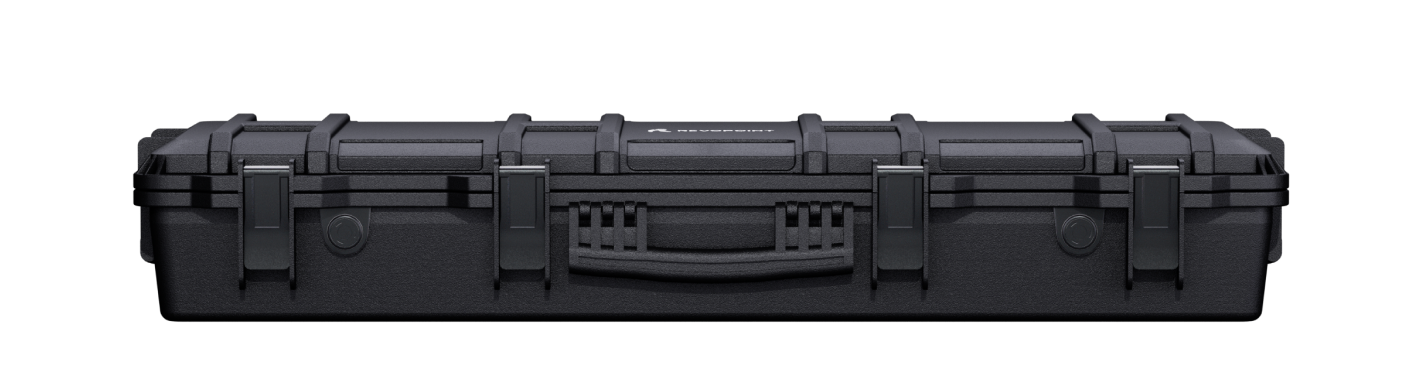

Trackerローリングケース

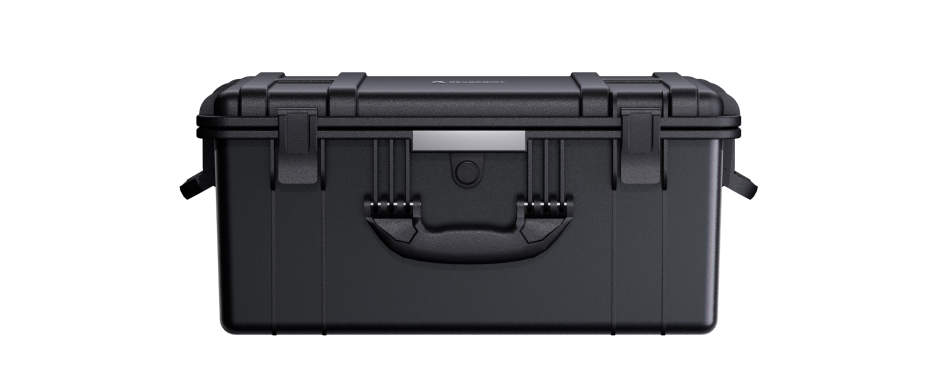

Scannerローリングケース
ご注意：
1. 電源アダプターは国や地域により異なる場合があります。
2. 製品および付属品は、適切に保管してください。
3. 万が一破損した場合は、当社工場へのご返送による修理のみを承っております。
仕様
3D Scanner
Tracker
世界トップ3Dスキャナーメーカー
150+国に販売、100+の特許を保有、十倍の効率アップ
3Dスキャナー世界販売台数トップ
複数回受賞
デザイン賞reddotで“best of the best”最高
の評価を得るなど、何度も受賞。
人気ブランド
150+国や地域で好評発売中！日本
3Dスキャナーブランドトップ。
ベストセラー
Amazonベストセラーを獲得実積多
数、より安心的に購入。
簡単3Dスキャン
3Dスキャナーをより身近で手頃なも
のにするために取り組んできます。
YouTubeのレビュー
よくある質問
Trackitの特長は何ですか？
TrackitはRevopointの最新光学追跡式3Dスキャナーです。産業用途向けに設計された高精度3Dスキャナーヘッドと光学トラッカーを搭載し、マーカー不要で小型から大型オブジェクトの点群データを高速取得できます。
2つのスキャンモードの違いは？
(1) 30本ブルークロスレーザー:黒色・反射面・金属面の直接スキャンを含む表面エリアの高精度・高効率スキャンに最適。
(2) 1本ブルーレーザーライン:深孔や溝などの狭小領域の微細構造を完全取得する精密スキャン向け。
内蔵バッテリーはありますか？Wi-Fi接続可能ですか？
スキャナーヘッド及び光学トラッカー基地局に内蔵バッテリーはなく、電源アダプター必須です
PC接続はUSB 3.0ケーブルのみ対応（Wi-Fi不可）
温度は精度に影響しますか？
内蔵高感度温度センサーが変動をリアルタイム監視。ソフトウェアの温度可視化インターフェースで機器状態を表示し、温度起因の精度ドリフトを防止。常に高精度スキャンを維持します。
3Dデータは設計ソフトで使えますか？
主要設計ソフト（QuickSurface/Geomagic/PolyWorks/Blender/Maya/Rhino/ZBrush/Fusion 360等）
対応形式：
点群モデル：PLY, OBJ, ASC
メッシュモデル：PLY, OBJ, STL, FBX, GLTF, 3MF
テクスチャモデル：PLY, OBJ, FBX, GLTF
PCスペック要件は？
最小要件:
OS: Windows 10/11 (64-bit)
RAM: 32GB以上
CPU: Intel i7第13世代以上 / AMD Ryzen 7 7000シリーズ以上
GPU: NVIDIA GeForce RTX 3050 (8GB)
推奨要件:
OS: Windows 10/11 (64-bit)
RAM: 64GB以上
CPU: Intel i9第12世代以上
GPU: NVIDIA RTX 4060 (8GB)以上
スキャナーヘッド単体使用は可能ですか？
中小オブジェクトの高精度スキャン可能（但しマーカー貼布必須）。※電源供給とデータ転送には光学トラッカー基地局が依然必要です。
人体・動物のスキャンは安全ですか？
クラス1レーザー製品であるTrackitは、人体（顔面を除く）や動物のスキャンが可能ですが、顔面への照射は厳禁です（目の直射による不快感/健康リスクの可能性あり）。身体部位は規定作業距離内で、動物は目/顔への直接照射を避け異常反応を観察しながらご使用ください。顔面・全身スキャンにはMIRACO Pro/POP 3 Plusの使用を推奨します。
電子部品のスキャンは可能？ レーザー損傷のリスクは？
敏感な電子部品のスキャンは200mm以上の距離を確保すれば安全に実施可能ですが、特にレーザー出力口付近（高エネルギー密度領域）への部品配置は絶対に避けてください。
動作温度範囲は？
最高精度を保証する動作温度：20～25℃（68～77°F）
キャリブレーション方法は？
トラッキングシステム: 付属ソフト＆2軸ジンバルで全自動キャリブレーション
スキャナーヘッド: 手動キャリブレーション必要
※詳細は取扱説明書または公式YouTubeチャンネル「Revopoint 3D」のチュートリアル動画参照
Revo Scan対応言語は？
日本語・繁体字中国語・韓国語・英語・フランス語・ドイツ語・イタリア語・スペイン語・ロシア語・ポルトガル語・トルコ語
