ワイヤレス光学トラッキングが「スキャン・トゥ・CAD」の常識をどう変えるのか

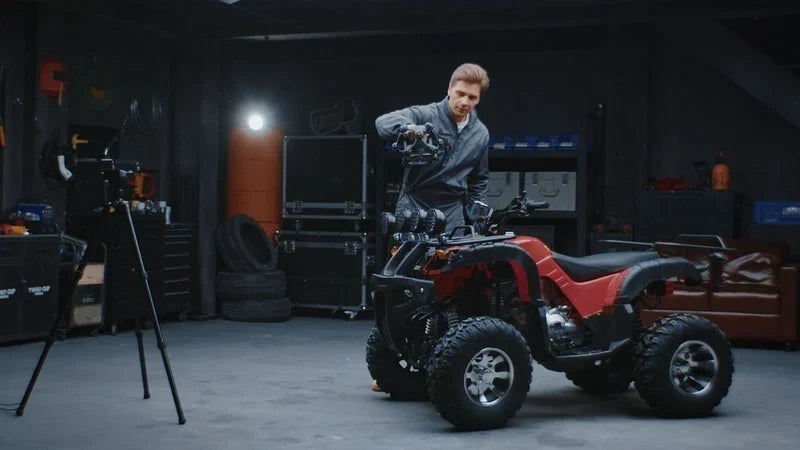

リバースエンジニアリングの現場にいる誰もがよく知る瞬間があります。大型の工業用鋳造品や車両のシャシーを目の前にして、スキャナーの電源を入れる前にもかかわらず、すでに貴重な時間を失っているという感覚です。ターゲットマーカーの貼り付け、ケーブルの配線、表面の処理。こうした一連の「儀式」の途中で、「高速デジタルキャプチャ」という謳い文句は、もはや遠い理想のように感じられてきます。

ワイヤレス光学トラッキングは、その方程式を少しずつではなく、根本から変えてしまいます。

スキャン・トゥ・CADのボトルネック：なぜ従来の手法は作業を遅らせるのか

大型の機械アセンブリをリバースエンジニアリングした経験がある人なら、誰でも同じような苦労話を聞かせてくれるはずです。スキャンハードウェアの性能は十分で、ソフトウェアも強力です。しかし、それを取り巻くワークフローが追いついていないのです。

ターゲットマーカーの配置は、あまり語られることのない時間泥棒です。中型サイズの鋳造品や車両のパネル全体に、信頼できるトラッキングのために十分な参照マーカーを配置しようとすれば、半日仕事になることもあります。さらに、取り外しの手間もあります。塗装や研磨された表面から粘着ドットを剥がし、触れたくない場所から糊の残りを掃除する。華やかとは言えない作業であり、積み重なれば大きな損失となります。

ケーブルもまた、現場での大きな問題です。従来のトラッキングベースのスキャナーは、物理的にワークステーションへ縛り付けられます。制御されたラボ環境であれば管理可能ですが、フォークリフトが行き交い、作業員が動き回るアクティブな生産現場では、ケーブルはリスクそのものです。コードが引っかかってトラッキングが中断されるのは最悪の場合、安全上の問題にも発展します。

そして、データそのものにも課題があります。深い穴、狭い溝、あるいは黒色や鏡面のような表面は、多くのスキャン設定が静かに失敗する場所です。点群データが不完全でメッシュに欠損が生じ、構築しようとしていたパラメトリックモデルに必要な形状が突然欠落してしまいます。その隙間を「推測」で埋めることはリバースエンジニアリングとは呼べず、単なる当て推量に過ぎません。

Trackit SRがスキャン・トゥ・CADの方程式を変える3つの方法

Revopoint Trackit SRは、これらの具体的な失敗ポイントを解消するために設計されました。従来の手法を修正するのではなく、うまくいかなかったプロセスそのものを置き換えるものです。

マーカーレススキャン：準備ではなく、キャプチャを始めよう

Trackit SRは、外部のデュアルカメラ光学トラッカーを使用して、三次元空間におけるスキャナーの位置と向きを継続的に監視します。トラッキングの参照先は部品の表面ではなく、環境中に存在するため、何かを貼り付けたり、剥がしたりする必要はありません。表面を損傷させるリスクもゼロです。

自動車部品、産業用ツール、複雑なアセンブリを扱うエンジニアにとって、これは画期的な変化です。部品の場所に到着し、トラッカーを配置すれば、すぐにスキャンを開始できます。以前は表面全体を覆っていた面倒なマーカー配置作業は不要となり、必要に応じて数箇所の参照ポイントを配置するだけで、マルチステーションのつなぎ合わせが可能です。

ワイヤレス操作：境界線なきスキャン

このシステムは、Wi-Fi 6を通じてスキャンデータを送信します。これにより、ホストコンピューターへの物理的な接続なしで、リアルタイムの点群ストリーミングに必要な帯域幅を確保します。さらに交換可能なバッテリー設計と組み合わせることで、大型または配置が難しいワークピースの周囲を自由に移動できます。

実際の稼働現場では、この自由度は言葉以上に実用的です。部品の周りにケーブルを這わせる必要も、設備にコードが引っかかる心配も、近くのワークステーションの場所を気にする必要もありません。自分のペースで部品の周りを動くことができます。

測定の信頼性を高めるリアルタイム温度モニタリング

工場のフロアは温度管理された環境ではありません。機械からの熱、季節の変化、一日の間の環境変化はすべて、寸法測定に不確実性をもたらします。多くのシステムでは、その変化が起きていることさえ知る由もありません。

Trackit SRは、アクティブ加熱システムを内蔵し、内部および外部の温度センサーを組み合わせることでこの問題に対処しています。スキャナーは最短2分で熱安定性のピークに達し、両方のセンサーがすべてのスキャンを通じて環境を継続的に監視します。

パラメトリックな形状ニーズに合わせて構築された3つのブルーレーザーモード

CAD復元は、それを供給するデータと同じ精度しか持ち得ません。Trackit SRのブルーレーザーシステムは、それぞれ異なるキャプチャシナリオに適した3つの構成を提供します。

• 30本のクロスライン： フリーフォームサーフェスや機械的に複雑な形状に対して、密度の高い重なり合ったカバレッジを提供します。表面の曲率を正確かつ迅速にキャプチャする必要がある場合、これがデフォルトの出発点となります。
• 17本の平行ライン： ボディパネル、フレーム、特徴の少ない領域など、表面の詳細さよりも速度が重要となる大型のフラットな構造表面に最適化されています。
• シングルライン： 他の2つが対応できない場面で使用します。狭い溝、深いネジ穴、狭い内部ポケットなど、使用可能な形状を取得するためには、焦点を絞った高浸透のラインが必要です。パラメトリックモデリングにおいて、これらの特徴は最も重要であり、同時にクリーンにキャプチャするのが最も困難な箇所でもあります。

Trackit SRによる実践的なスキャン・トゥ・CADワークフロー

実際には、従来のプロセスよりもはるかに高速に進行する4つのステップでワークフローが構成されます。

• キャプチャ： トラッカーを配置し、スキャナーの電源を入れて開始します。マーカーレスの光学トラッキングシステムがリアルタイムで登録を処理します。スプレーコーティングや接着剤の準備、待ち時間は一切ありません。
• 大型部品のマルチステーションステッチング： 部品がトラッカーの視野を超える場合、トラッカーを新しい位置に移動してスキャンを継続します。ステーション間で5つの共有参照ポイントを合わせるだけで、システムは座標フレームを正確に統合し、アセンブリ全体のグローバル精度を維持します。
• Revo Trackでの点群処理： 生のスキャンデータをRevo Trackにインポートし、ノイズ除去、穴埋め、メッシュ最適化を行います。出力されるのは、後続工程ですぐに利用可能なクリーンなウォータータイトメッシュです。
• パラメトリックモデリング： メッシュをRevo Design、Geomagic Design X、QuickSurface、またはFusion 360に取り込みます。基準面を抽出し、幾何学プリミティブをフィットさせ、推測ではなく検証済みのスキャンデータからパラメトリックモデルを構築します。

ワイヤレススキャン・トゥ・CADが最も威力を発揮する場所

• 自動車のリバースエンジニアリングとカスタマイズ： エンジンベイのレイアウトキャプチャ、サスペンション改造のためのシャシーのマッピング、空力開発用のボディパネルのデジタル化。これらはいずれも、ケーブル管理が困難な環境での大型かつ複雑な作業を伴います。ワイヤレス光学トラッキングはその制約を取り除きます。
• 産業機械とレガシー部品： 現存する図面がなく、元の製造元が存在しない重要な部品において、スキャンは唯一の再現手段です。部品が重い、設置されている、あるいは移動できない場合、スキャナーを部品の場所へ持ち込めることは極めて重要です。
• 消費者製品とツールの開発： 複雑な人間工学的な形状や、厳しい公差を要求される嵌合面には、完全で正確な形状が必要です。トリプルレーザーシステムにより、フィット感や機能性を定義する凹部やアンダーカットの形状さえも完全にキャプチャできます。

よくある質問（FAQ）

Q. 部品表面に参照ターゲットがなくても、光学トラッキングはどのように精度を維持しますか？ A. 外部光学トラッキングカメラを使用し、スキャナーの正確な位置と向きをリアルタイムで継続的に計算します。空間参照はスキャンされる対象ではなく、環境の中に固定されます。

Q. Trackit SRは、スキャンスプレーなしで黒色や金属の表面をスキャンできますか？ A. ほとんどの黒色、反射性、または金属製の表面に対して、ブルーレーザーシステムはスキャンスプレーなしでクリーンなデータをキャプチャ可能です。ただし、透明または半透明の表面（透明プラスチックやガラスなど）については、依然として前処理が必要です。光学ベースのシステムは、光を予測不能に透過または散乱させる材料からは信頼できるデータを得ることができません。

Q. システムはCADやリバースエンジニアリングソフトウェア用にどのようなファイル形式をエクスポートしますか？ A. 処理済みデータはPLY、OBJ、STL、ASC、3MF、GLTF、FBX形式でエクスポート可能です。SolidWorks、Fusion 360、Geomagic Design X、Rhinoなど、一般的に使用されるプラットフォームの入力要件に対応しています。

Q. スキャンステーションへ移動できないほど大きな部品のスキャンに適していますか？ A. まさにそれがTrackit SRが設計された主要なユースケースです。ワイヤレス操作とマルチステーションステッチング機能により、部品のサイズや配置場所に関わらず、スキャナー側から部品へアプローチできます。

最後に

従来のスキャン・トゥ・CADワークフローにおける摩擦の原因は、決してスキャンハードウェアそのものではありませんでした。準備、ケーブル、スキャナーが届かない表面による不完全なデータなど、その周囲にあるすべての要素が問題だったのです。ワイヤレス光学トラッキングは、スキャン速度を向上させるだけでなく、それ以外のすべての作業を遅らせていた要因を取り除きます。

完全で正確な形状を必要とし、その部品が存在する場所で自由にキャプチャしたいエンジニアにとって、これは非常に大きな意味を持ちます。
