医療機器修理における3Dスキャン：リバースエンジニアリングからカスタムソリューションまで

医療機器の修理では、必ずしも既製の解決策が見つかるとは限りません。

交換部品がすでに製造されていない、専用の分解工具が入手できない、元のCADデータが残っていないといったケースもあります。また、複雑な曲面や狭い嵌合部、不規則な形状を持つ機器では、ノギスや写真といった従来の方法だけで正確な形状を把握することが難しい場合があります。

こうした場面で3Dスキャンを活用すれば、実際の医療機器そのものをデジタルエンジニアリングデータの基準として利用できます。

取得した3DデータをCAD設計や3Dプリントと組み合わせることで、交換部品のリバースエンジニアリング、専用工具、治具、アダプターなど、修理内容に合わせたカスタムソリューションを設計できます。

従来の修理方法では対応が難しいケース

医療機器には、複雑な形状の筐体や狭い嵌合部、奥まった構造、特殊な接続部分などが含まれることがあります。

修理箇所が分かっていても、安全に分解・固定するための適切な工具が存在しない場合、修理そのものが新たなエンジニアリング課題になります。

従来は、ノギスで主要寸法を測定し、写真を撮影したうえで、CAD上で形状を手作業で再構築する方法が一般的でした。

計測 → モデリング → 3Dプリント → テスト → 修正 → 再出力

単純な形状であれば、この方法でも対応できます。しかし、複雑な曲面や特殊なインターフェースを持つ機器では、手作業による形状再現に誤差が生じやすく、試作と修正を何度も繰り返す必要があります。

3Dスキャンでは、個々の寸法から形状を推測するのではなく、実物のジオメトリを直接取得できます。そのデータをCAD設計の基準として使用することで、より効率的な修理プロセスを構築できます。

実機からデジタルエンジニアリングデータへ

3Dスキャンは、単独で完結する工程ではありません。

医療機器修理では、以下のような一連のワークフローに組み込むことができます。

解析 → 3Dスキャン → データ処理 → CAD → 3Dプリント → テスト → 改良 → 修理

対象物のサイズ、形状、表面特性、必要な精度、作業環境に応じて適切な3Dスキャナーを選択することが重要です。

目的は単に3Dモデルを作成することではありません。

修理や設計に活用できる実用的なエンジニアリングデータを取得し、最終的な物理的ソリューションにつなげることが重要です。

医療機器修理における3Dスキャンの4つの活用方法

1. 専用分解工具の設計

3Dスキャンの代表的な活用方法の一つが、市販されていない専用工具の製作です。

例えば、複雑な外形を持つ内視鏡カメラを修理する場合、機器を傷つけることなく確実に固定し、特定の位置に適切な力を加えるための専用治具が必要になることがあります。

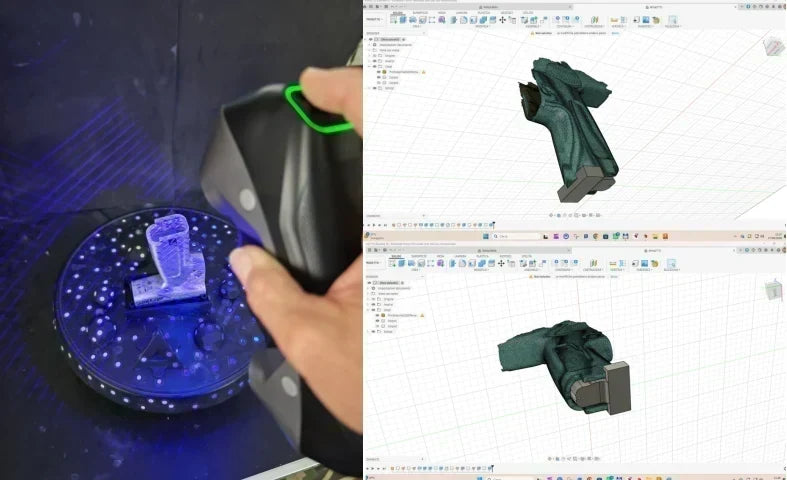

対象機器を3Dスキャンし、取得したデータをCADソフトウェアに取り込むことで、実際の形状に合わせて工具や治具を設計できます。

その後、3Dプリントで試作し、実機でフィッティングや機能を確認しながら調整できます。

この方法により、単なる機器のデジタルコピーではなく、実際の修理作業に使用できる機能的な工具を製作できます。

2. 交換部品のリバースエンジニアリング

純正の交換部品がすでに入手できない場合や、元のCADデータが存在しない場合にも3Dスキャンを活用できます。

既存部品をスキャンして実際の形状を取得し、そのデータを基準としてCAD上で部品を再設計します。

特に、旧型機器の部品やカスタム部品、周囲の構造と正確に適合する必要がある部品では、実物から取得した3Dデータが有効な設計基準になります。

基本的なワークフローは以下の通りです。

実物部品 → 3Dスキャン → CAD → 試作 → テスト → 最終部品

3Dスキャンがエンジニアの判断を置き換えるわけではありませんが、複雑な形状を手作業の寸法測定だけで再構築する必要を減らし、より正確な設計の出発点を提供します。

3. 専用治具・サポート・アダプターの製作

すべての修理で交換部品が必要になるわけではありません。

場合によっては、機器を固定する治具、サポート、アダプター、位置決めツール、一時固定用のホルダーなどを専用設計することが、より適切な解決策になります。

こうした部品では、実際の機器へのフィッティングが非常に重要です。

治具が緩すぎれば機器を確実に固定できず、逆にきつすぎれば不要な圧力が加わり、周囲の部品に干渉する可能性があります。

3Dスキャンを使用すれば、従来の測定工具では取得しにくい複雑な曲面や接続部分も含め、実物の形状を基準として設計できます。

これにより、実物のジオメトリから機能的な設計へ、よりスムーズに移行できます。

4. CADデータのない旧型機器への対応

医療機器の修理では、必要な設計情報が残っていないケースも少なくありません。

機器が製造されてから長期間が経過している、元の図面が不完全、CADデータそのものが作成されていない、あるいは過去の改造によって実機と元の設計が一致していない場合もあります。

こうした場合、現在存在する実物そのものが最も信頼できる基準になります。

3Dスキャンによって実機の形状をデジタル化すれば、そのデータをリバースエンジニアリング、設計記録、再設計、部品製作などに活用できます。

特に修理やリファービッシュでは、元の設計を完全に再現することよりも、現在使用されている機器に適合する実用的なソリューションを作ることが重要です。

修理内容に合わせた3Dスキャナーの選び方

医療機器修理では、すべての作業に同じ3Dスキャナーが適しているわけではありません。

対象物のサイズ、形状、表面特性、必要な精度、作業場所などに応じて適切なスキャン方法を選択することが重要です。

POP 4

POP 4は、小型から中型の対象物や複雑な表面のスキャンに対応し、柔軟な3Dスキャンワークフローを構築できます。

修理現場で対象機器を直接スキャンする必要がある場合など、柔軟な運用が求められるシーンに適しています。

MetroY Pro

MetroY Proは、微細な機械部品や複雑な形状など、高精度なデータ取得が求められるリバースエンジニアリング用途に適しています。

エッジ、穴、細かな機械形状などを取得できるため、小さな寸法差が部品のフィッティングや機能に影響する用途で活用できます。

MIRACO

MIRACOは、スキャン、データ処理、確認までを1台で行えるオールインワン3Dスキャナーです。

PCへの常時接続を必要としないため、専用のスキャンスペースへ機器を移動することが難しい場合や、現場での機動性を重視する作業に適しています。

スペック上の数値だけではない「精度」の重要性

医療機器修理における精度は、単なる仕様上の数値ではありません。

重要なのは、取得した3Dデータを使って作成した工具や部品が、実際の機器上で正しく機能するかどうかです。

専用治具は機器を確実に固定できる必要があります。

交換部品は周囲の構造と正しく適合しなければなりません。

分解工具は、機器を傷つけることなく、必要な位置に適切な力を加える必要があります。

したがって、実際の修理用途では、

より正確な形状データ → 推測の削減 → 試作回数の削減 → より迅速な問題解決

という流れが重要になります。

作業時間の短縮から、対応できる修理の拡大へ

3Dスキャンを修理ワークフローに取り入れることで、従来は数日を要していた作業を大幅に短縮できる場合があります。

しかし、3Dスキャンの価値は時間短縮だけではありません。

専用の分解工具を設計することで、これまで困難だった修理に対応できるようになります。

既存部品をスキャンすれば、交換部品を再設計するための基準データとして活用できます。

市販の治具が存在しない場合でも、実際の機器形状に合わせて専用治具を設計できます。

また、CADデータの存在しない旧型部品も、現代のデジタルワークフローに取り込むことができます。

このように3Dスキャンは、修理作業を効率化するだけでなく、従来の工具や資料だけでは対応が難しかった課題に対して、新たな選択肢を提供します。

現代の修理ワークフローにおける3Dスキャン

3Dスキャンは、単に対象物の寸法を測定するためのツールから、実際の問題を解決するためのエンジニアリングツールへと活用の幅を広げています。

物理的な機器とデジタル設計をつなぐことで、以下のような一連のワークフローを構築できます。

実機 → 3Dスキャン → CAD → 3Dプリント → テスト → 改良 → 修理

重要なのは、

「この部品をどう測定するか」

だけを考えるのではなく、

「この機器の形状データを、必要なソリューションの設計にどう活用するか」

という視点です。

既存の工具、交換部品、CADデータが存在しない場合でも、実際の機器そのものを新しい設計の出発点にできます。

医療機器修理と3Dスキャンに関するよくある質問

Q1. 医療機器修理で3Dスキャンはどのように活用できますか？

3Dスキャンを使用して実際の機器の形状をデジタルデータ化し、そのデータをCAD設計、専用工具、治具、アダプター、交換部品などの設計基準として活用できます。

一般的なワークフローは以下の通りです。

実機 → 3Dスキャン → CAD → 試作 → テスト → 修理

Q2. 医療機器部品のリバースエンジニアリングにも使用できますか？

はい。

元のCADデータや交換部品が存在しない場合でも、既存部品を3Dスキャンすることで、部品の再設計に必要な形状データを取得できます。

3Dスキャンはエンジニアリングの専門知識を置き換えるものではありませんが、複雑な形状を手作業による寸法測定だけで再構築する必要を減らすことができます。

Q3. 医療機器修理用の専用工具も製作できますか？

はい。

3Dスキャンデータを基に、専用の分解工具、治具、サポート、アダプターなどを設計できます。

市販の工具が存在しない場合や、特定の機器形状に合わせた工具が必要な場合に特に有効です。

Q4. 修理用途ではどの程度の3Dスキャン精度が必要ですか？

必要な精度は、対象部品やその機能によって異なります。

専用工具や治具の場合は、機器を確実に保持しながら、不要な圧力や損傷を与えない程度の適合性が必要です。

交換部品の場合は、周囲の部品との位置関係や嵌合条件も考慮する必要があります。

そのため、単純に仕様上の精度だけを見るのではなく、最終用途に必要な形状を十分に再現できるかどうかが重要です。

Q5. 医療機器修理にはどの3Dスキャナーが適していますか？

対象物のサイズ、形状、材質、表面状態、必要精度、作業環境によって適切な3Dスキャナーは異なります。

小型から中型の対象物や複雑な表面にはPOP 4、高精度な機械部品やリバースエンジニアリングにはMetroY Pro、PCを使用せず現場で柔軟に作業したい場合にはMIRACOなど、用途に合わせて選択できます。
