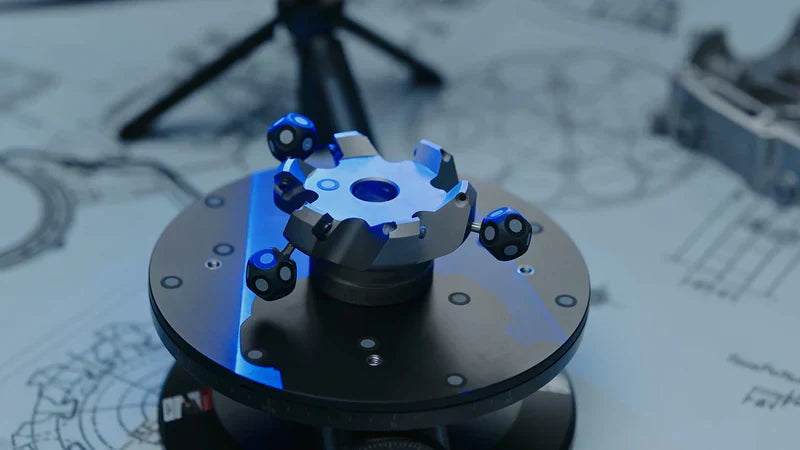

プロトタイプの作成において、作業が遅れる原因の多くは「切削時間」そのものではありません。実は、加工が始まる前の準備段階——既存パーツの計測、CADでの形状再構築、不明瞭なサーフェスの修正、そしてデジタルモデルが実物と一致しているかの検証——に多くの時間が費やされています。
3DスキャンとCNC加工を組み合わせることで、現実世界の形状を早期に製造データへと変換し、このタイムラグを大幅に短縮することが可能です。
特に、既存のコンポーネントや手作業で作られたモデル、複雑な曲線、摩耗したパーツを扱うチームにとって、この手法は極めて重要です。手動でゼロから設計し直す代わりに、形状を直接キャプチャして必要な箇所を微調整することで、試行錯誤を減らし、CNC加工へスムーズに移行できます。これは単なるスピードアップではなく、コンセプトやリファレンスから、実機投入可能なプロトタイプへの最短ルートを構築することを意味します。
なぜ3DスキャンがCNCプロトタイピングを改善するのか？
従来の開発プロセスでは、複雑な形状のモデリングに膨大な時間を要していました。手作業での計測、CADによるサーフェス復元、ツールパスの作成、そして加工・検査。このサイクルは単純な形状には有効ですが、有機的・非対称なデザインや、設計データのない古い部品を扱う場合には非常に非効率です。
3Dスキャンはこのワークフローを根本から変えます。
- 直接キャプチャ： 輪郭を数時間かけて再現する代わりに、スキャンデータからクリーンアップや位置合わせを行い、すぐにCAD/CAMで利用可能な状態にできます。
- リバースエンジニアリングの効率化： 交換部品の開発、治具設計、人間工学に基づいた製品開発、反復的なプロトタイプの改良に威力を発揮します。
- 解釈のズレを排除： 手動計測による「推測」ではなく、「ありのままの形状」からスタートするため、細かなディテールを保持し、加工前の形状の狂いを防ぐことができます。
「スキャン to ミリング」の標準的なステップ
実践的なワークフローは、通常以下の手順で進められます：
- スキャン： 対象物やモデルを3Dスキャンする
- クリーンアップ： データを整理し、不要なノイズを除去する
- アライメント： 正しい座標系やCADリファレンスに位置を合わせる
- 変換： メッシュデータを設計・加工に適した形式に変換する
- CAD/CAMインポート： ソフトウェアに取り込み、加工戦略（荒加工・仕上げ）を設定する
- ツールパス生成： 加工用のプログラムを作成する
- CNC加工： プロトタイプを削り出す
- （オプション）検証： 完成品を再度スキャンし、設計データと比較検証する
3Dスキャンを導入すべきケース
すべてのプロジェクトにスキャナーが必要なわけではありません。図面が完備された単純な機械部品なら、手動のCAD設計が最速です。しかし、以下のような「再現が困難な形状」を含む場合は、スキャンが不可欠となります。
- フリーフォーム（自由曲面）や有機的なサーフェス
- 粘土などで作られた手作り模型やサンプル
- 摩耗した部品や、図面のないレガシーパーツ
- 深い溝、凹み、複雑なエッジを持つ形状
- 既存の組付け部品に正確にフィットさせる必要があるパーツ
- 微妙な非対称性やエルゴノミクス（人間工学）デザイン
高精度スキャナーがもたらす価値
CNCプロトタイピングにおいて、スキャンデータの品質は加工結果に直結します。信頼できるデータを得るためには、以下の要素が重要です。
- 体積精度とシングルフレーム精度
- エッジや微細なディテールの再現力
- 黒色や光沢のある表面への対応力
- CAD/CAMソフトウェアとのエクスポート互換性
ノイズが多く精度の低いデータでは、最終的な加工品の品質が損なわれます。そのため、プロフェッショナルな現場では、ホビー向けではなくメトロロジー（計測学）グレードのスキャンシステムが選ばれています。
活用シーン別の推奨ソリューション
1. 中小規模のパーツに：Revopoint MetroY Ultra
デスクトップサイズや中規模のプロトタイプ作成には、MetroY Ultraが最適です。
- 多彩なモード： 34本のクロスブルーレーザーによる高速キャプチャ、深穴用のシングルレーザー、マーカーレスのスキャニングなど、5つのモードを搭載。
- 高い信頼性： 最高0.015mmの精度を誇り、リバースエンジニアリングや加工用データの作成を効率化します。
2. 大型の産業用コンポーネントに：Revopoint Trackit
大きなアセンブリや移動が困難な大型パーツには、Trackitが適しています。
- マーカーレス・トラッキング： 面倒なマーカー（シール）貼付が不要で、広範囲を効率的にスキャンできます。
- ワークフローの簡略化： セットアップ時間を短縮し、大型部品の再設計や検査、治具作成をスムーズに進めることが可能です。
結論
3DスキャンとCNC加工を組み合わせることで、現実の形状をデジタルへ、そして再び物理的なプロトタイプへとつなぐ「ダイレクトな道」が拓かれます。これにより、不必要な設計のやり直しを減らし、開発サイクルを劇的に高速化できます。
スピード、精度、そして柔軟なスキャンモードを兼ね備えたRevopointのソリューションは、現代の製造現場におけるプロトタイピングをより効率的で、精度の高いものへと進化させます。
よくある質問（FAQ）
Q: プロトタイピングに3Dスキャンを導入する最大のメリットは何ですか？
A: 実物の形状キャプチャから加工開始までの時間を大幅に短縮できることです。既存のパーツをベースにした設計（CAD）や加工（CAM）への移行がスムーズになります。
Q: スキャンデータはそのまま加工に使えますか？
A: CAMソフトにインポートして利用できる場合もありますが、多くの場合、加工前にデータのクリーンアップやCAD上での位置合わせ、面張りといった作業が必要になります。
Q: どのようなプロジェクトに最も効果的ですか？
A: リバースエンジニアリング、人間工学に基づいた製品開発、手作りモデルのデジタル化、および複雑な形状の部品の修正サイクルに最適です。
