MetroX/MetroX Pro

マルチラインレーザー &
フルフィールドブルーライト 3Dスキャン

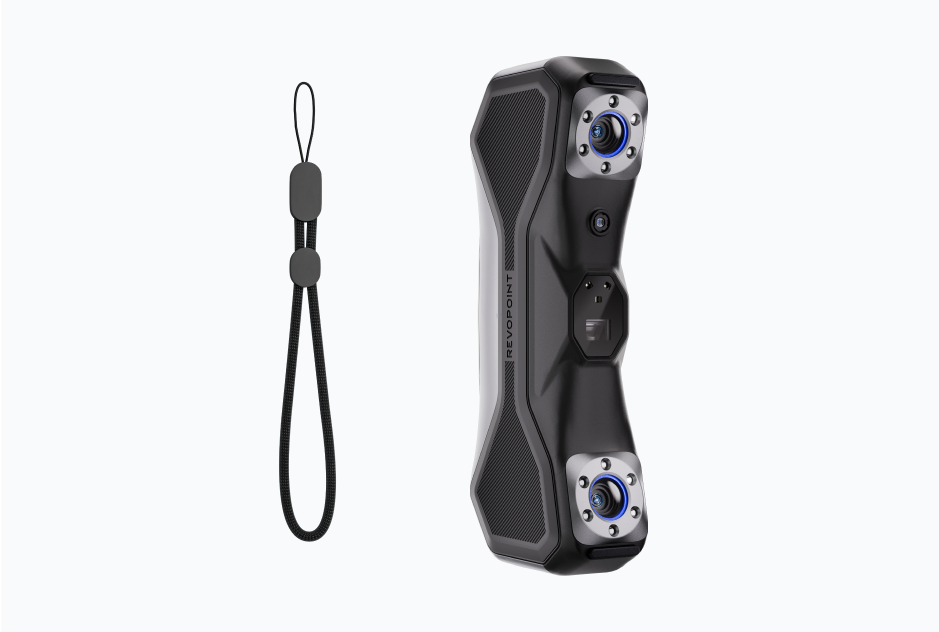

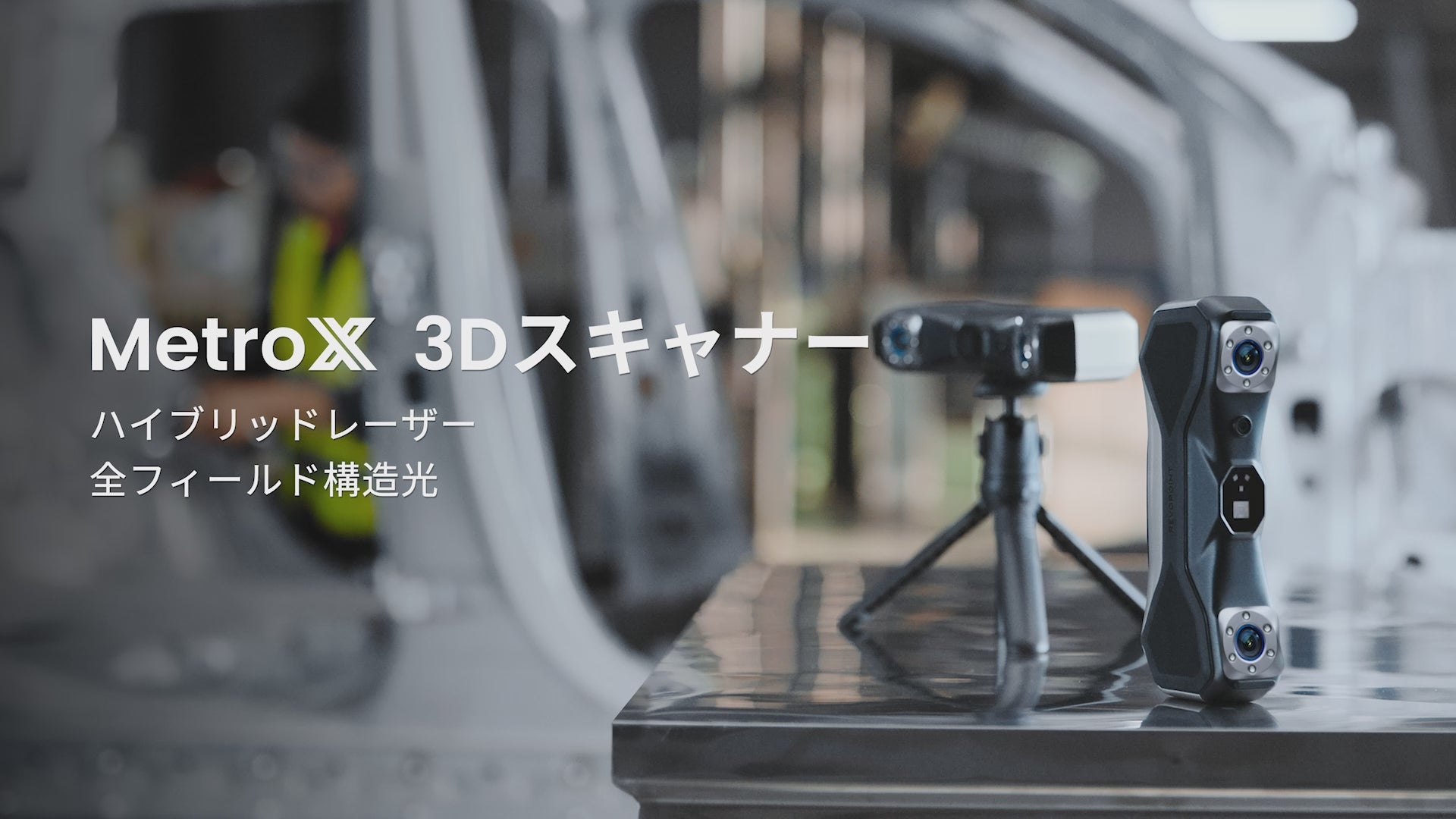

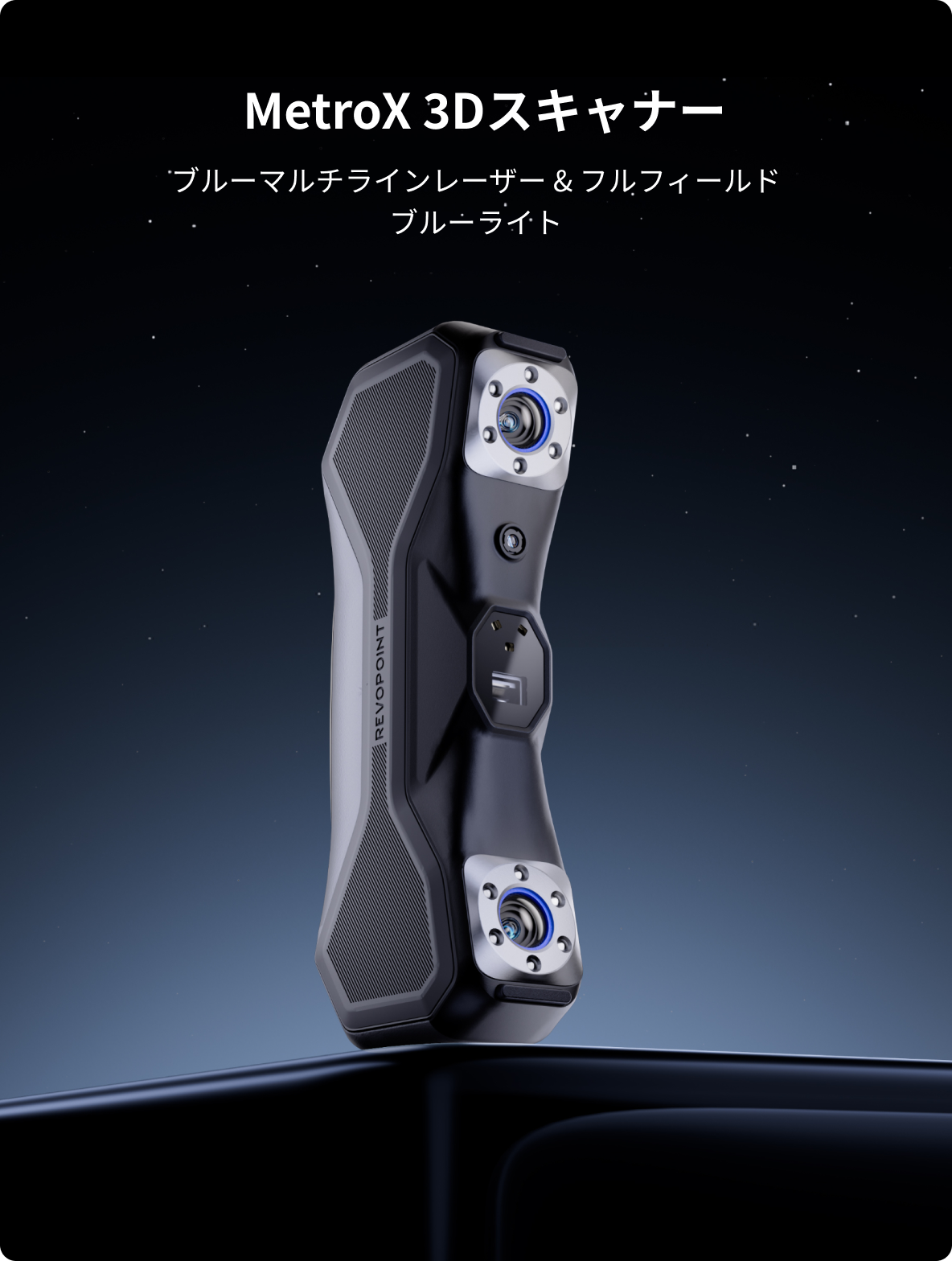

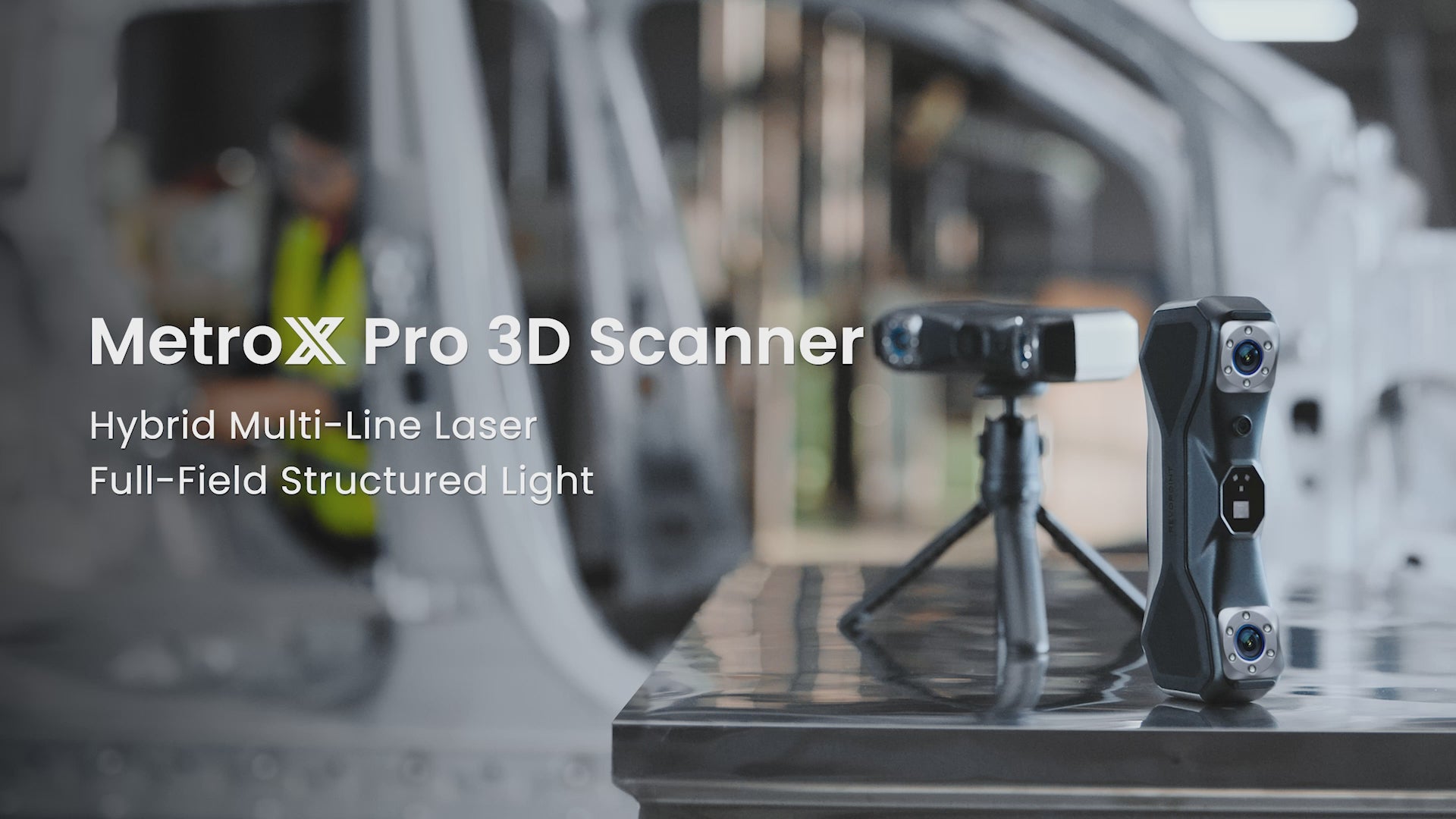

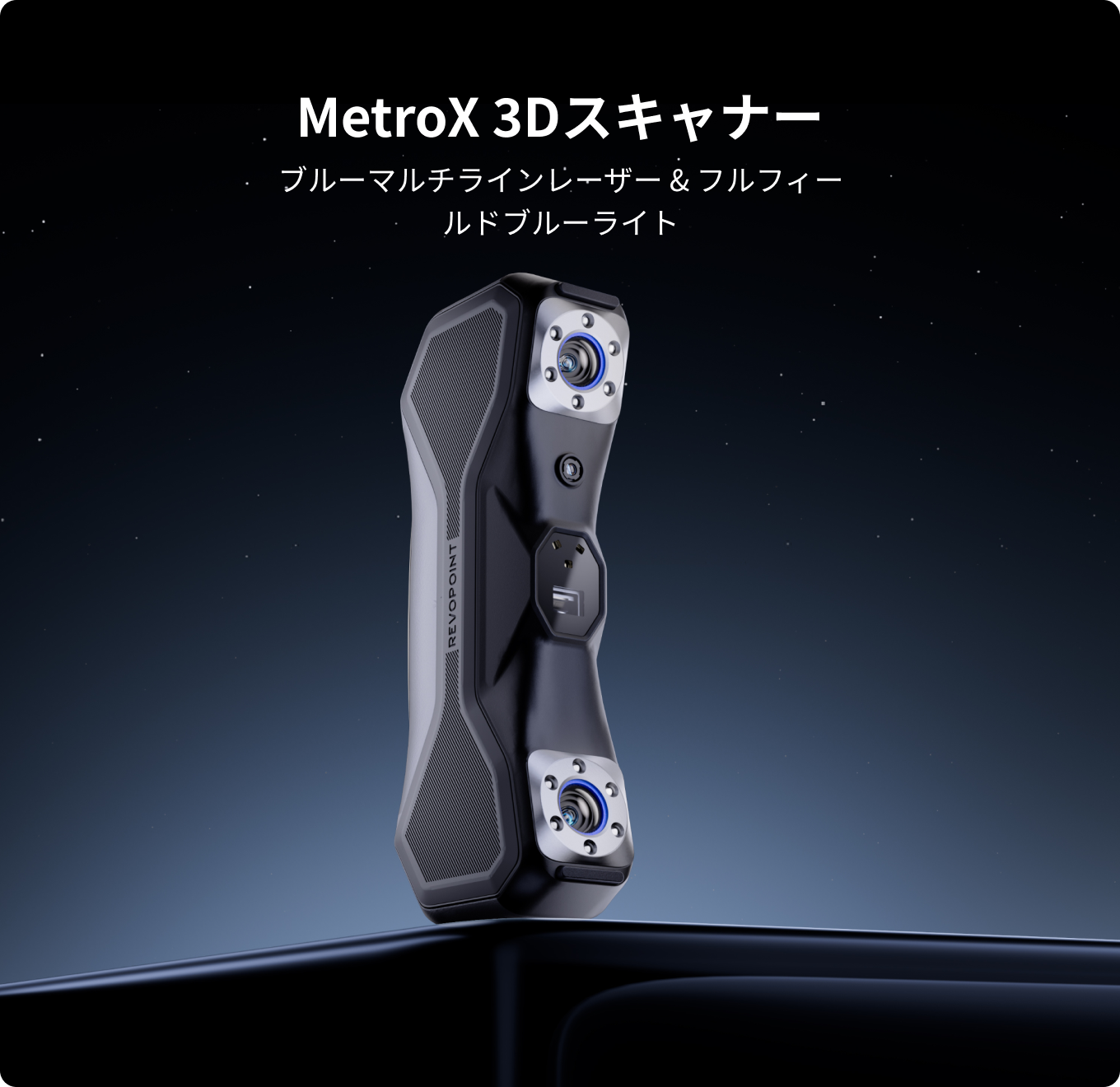

Revopoint MetroXシリーズ 3Dレーザースキャナー

ブルーレーザーライン＆フルフィールド構造光

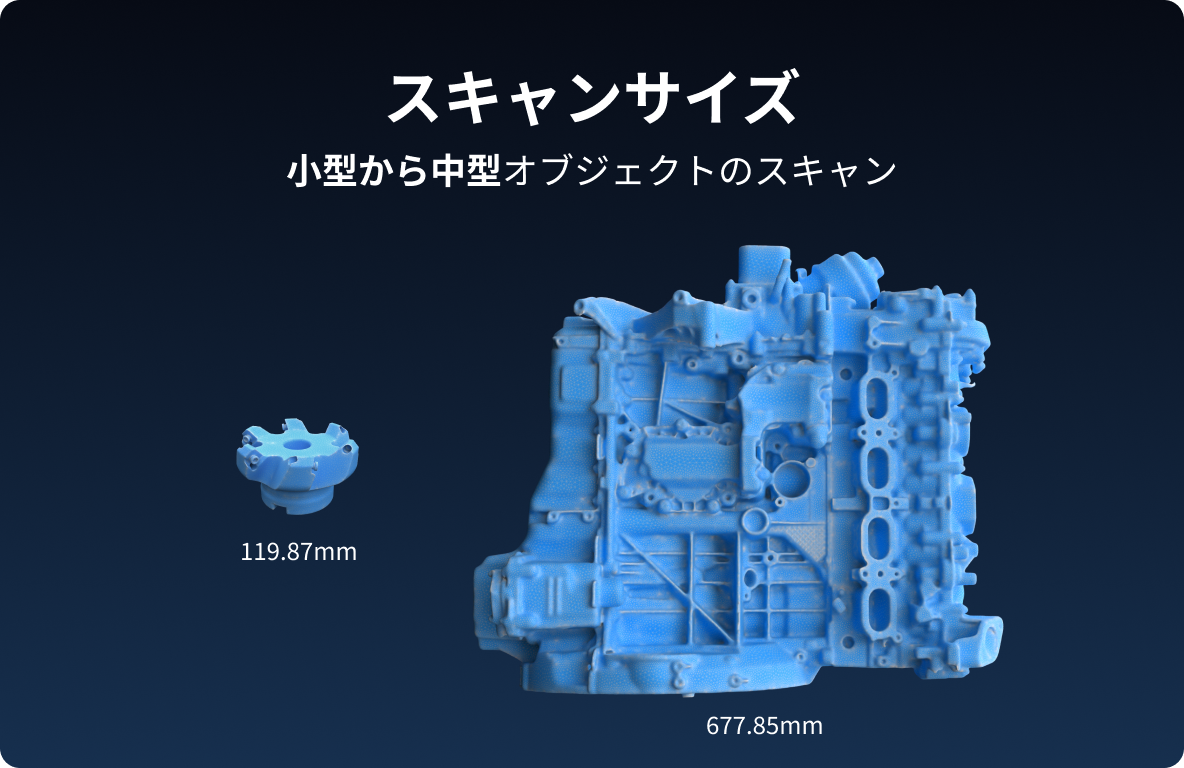

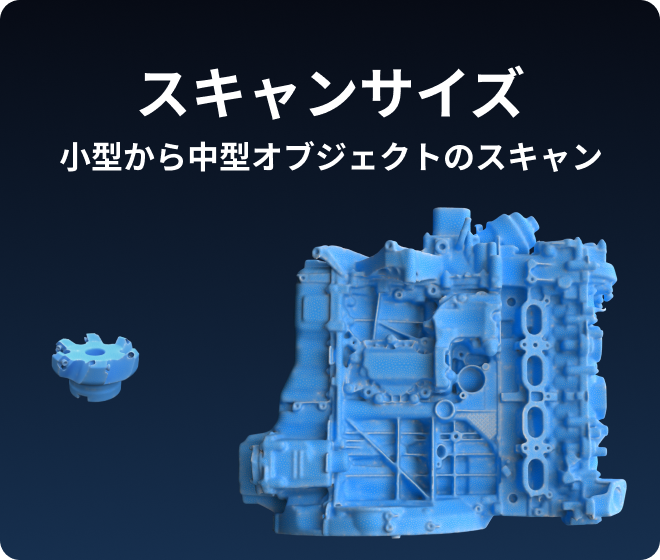

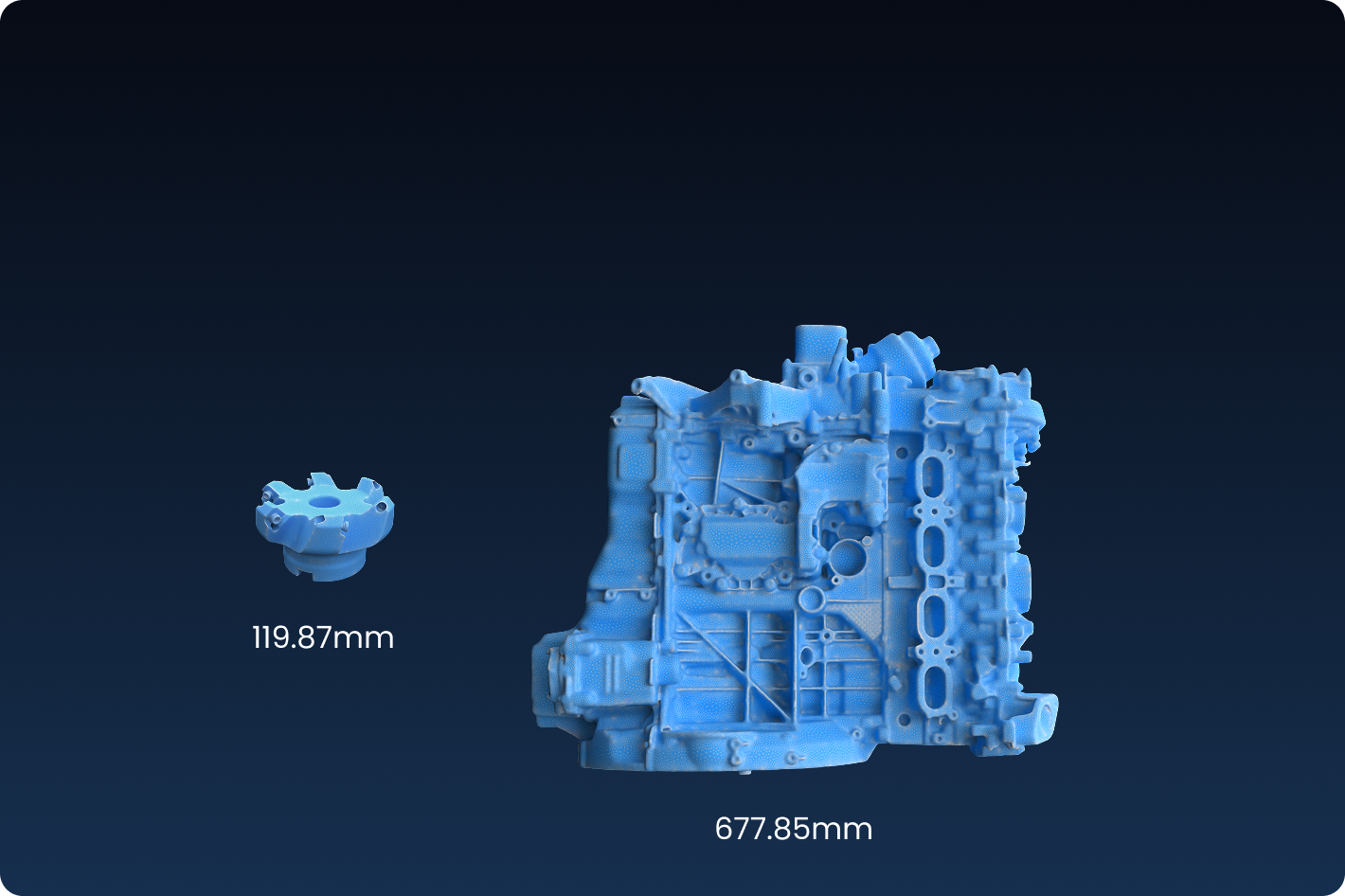

スキャンボリューム

小型～中型サイズ対応

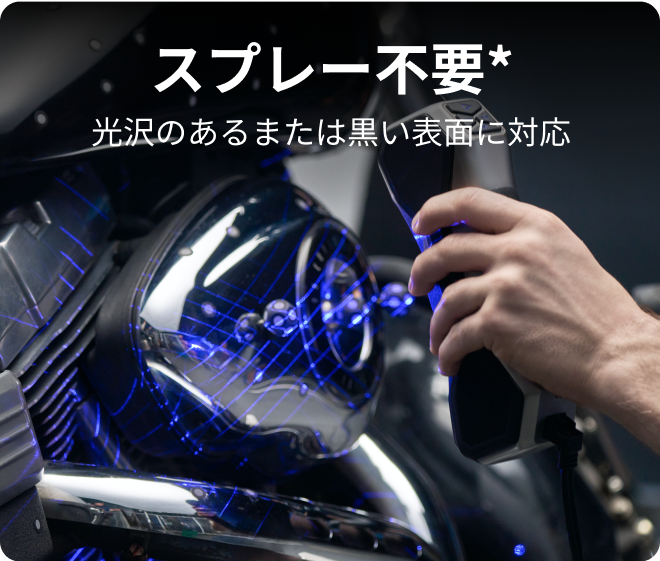

スキャンスプレー不要

光沢・暗色面もスキャン可能

体積精度

最大 0.02 mm + 0.04 mm × L (m)

高速スキャン

フルフィールド構造光モード：
最大 7,000,000 点/秒

マルチラインレーザーモード：
最大 2,000,000 点/秒

GPU高速処理スキャン

最大 60 FPS

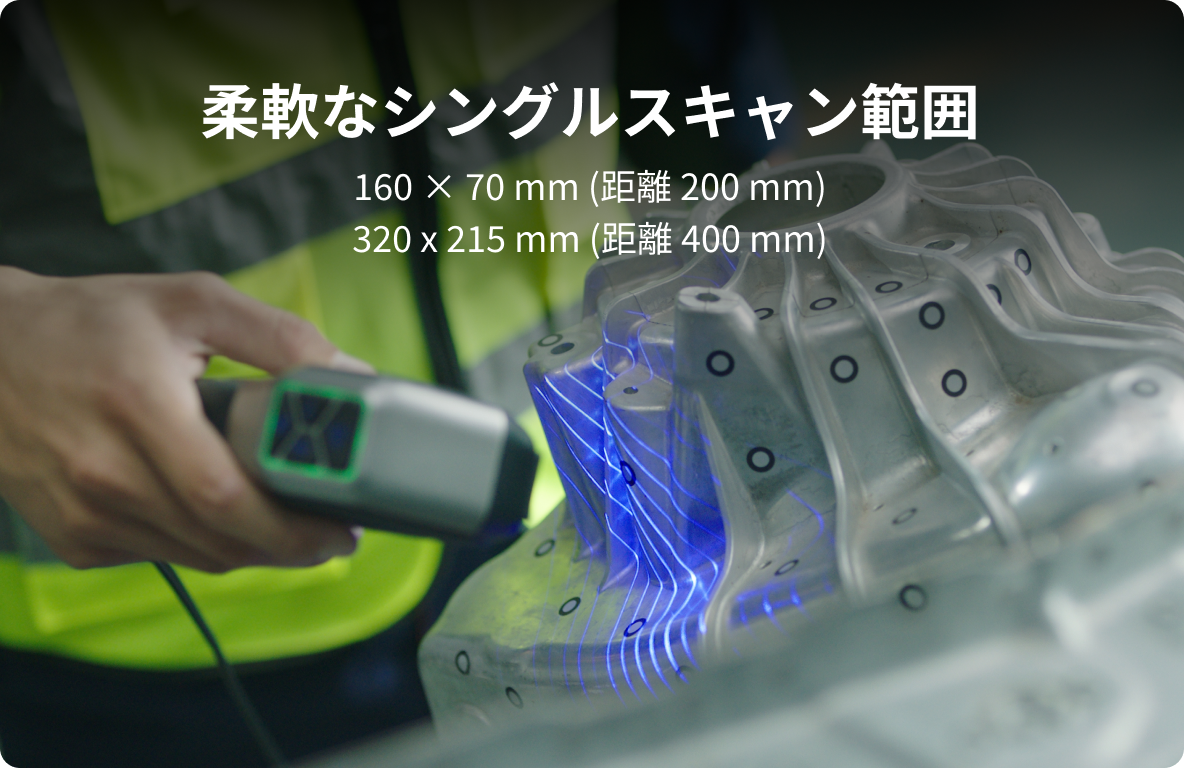

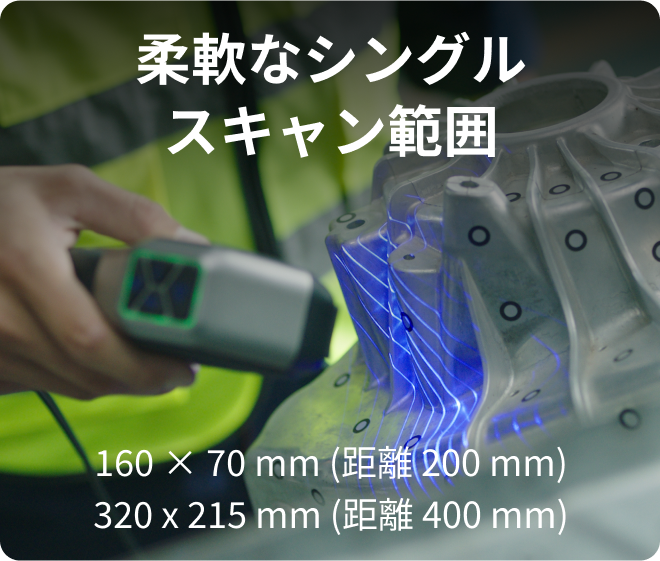

フレキシブルなシングルキャプチャエリア

200 mmで160 x 70 mm
400 mmで320 x 215 mm

PCからモバイルへのライブ配信

クロススクリーンでの表示・編集対応

スキャンから3D計測まで

*ご注意: MetroXシリーズのフルフィールドまたはオートターンテーブルスキャンモードをご使用の場合、暗色・光沢面のスキャンにはスキャンスプレーの使用を推奨します。

産業用ブルーライトスキャナー

4つのスキャンモード、無限の可能性

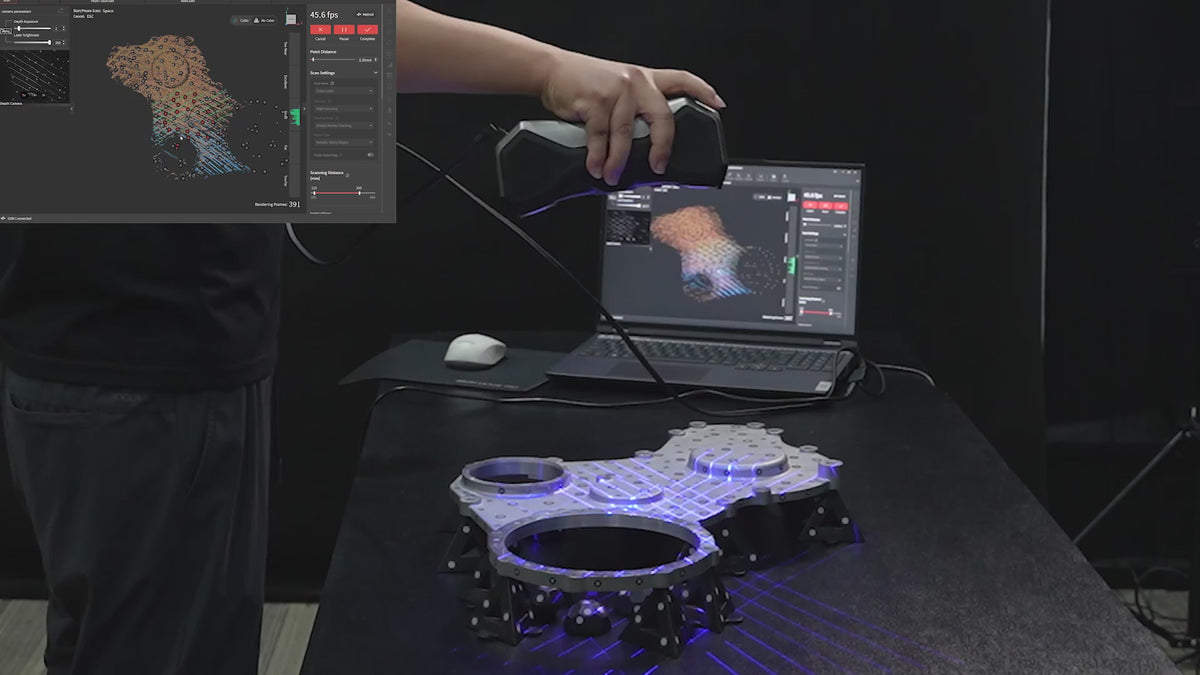

クロスライン

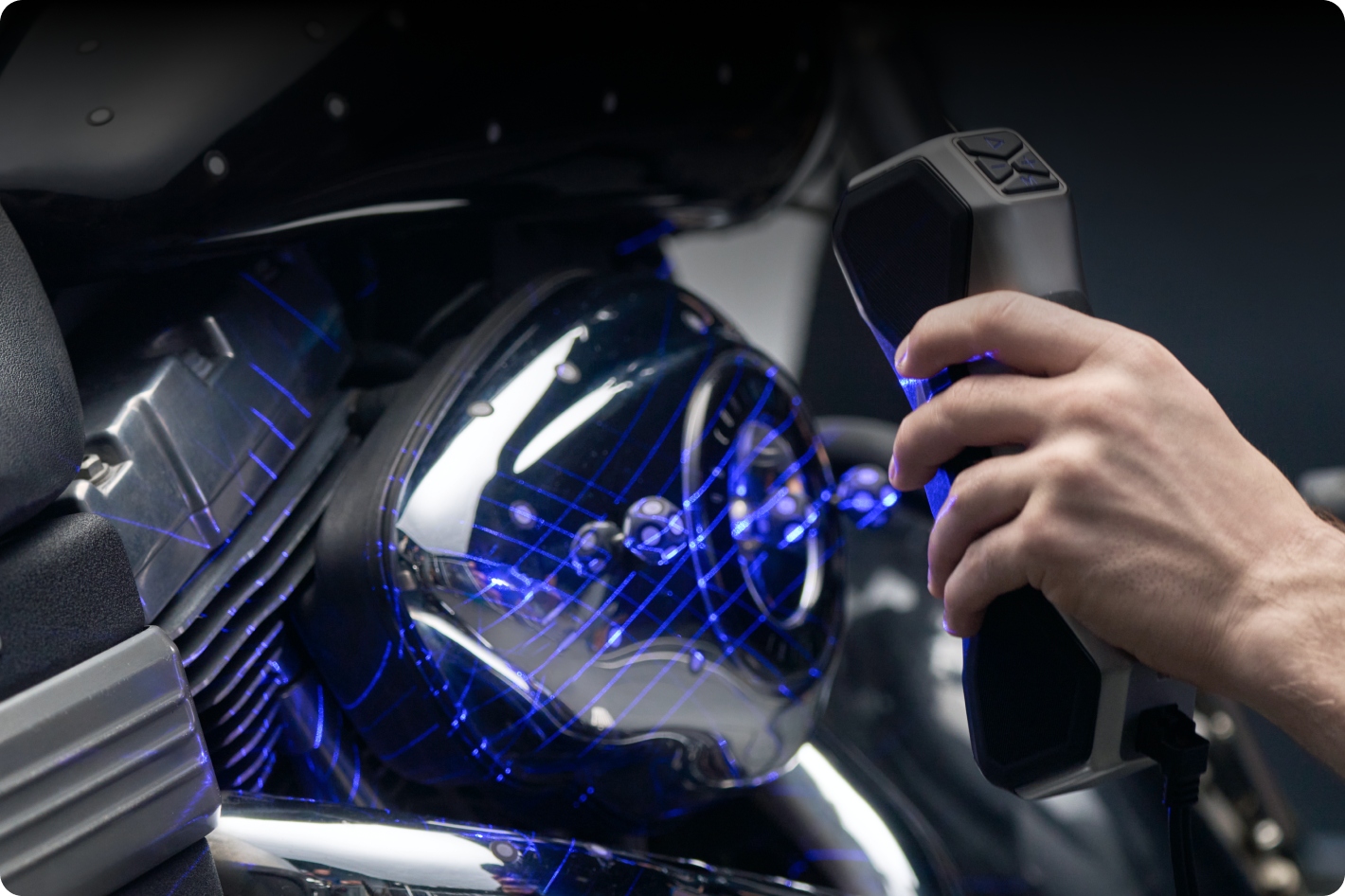

平坦・光沢・暗色面もスキャンスプレー不要で高速キャプチャ

MetroX MetroX Pro ― 処理速度150%向上

14本クロスライン/
最大 80万 点/秒 30本クロスライン/
最大 200万 点/秒

*GPU互換性：現在、NVIDIA RTX 30および40シリーズGPUのみ対応。（Windowsのみ）

パラレルライン

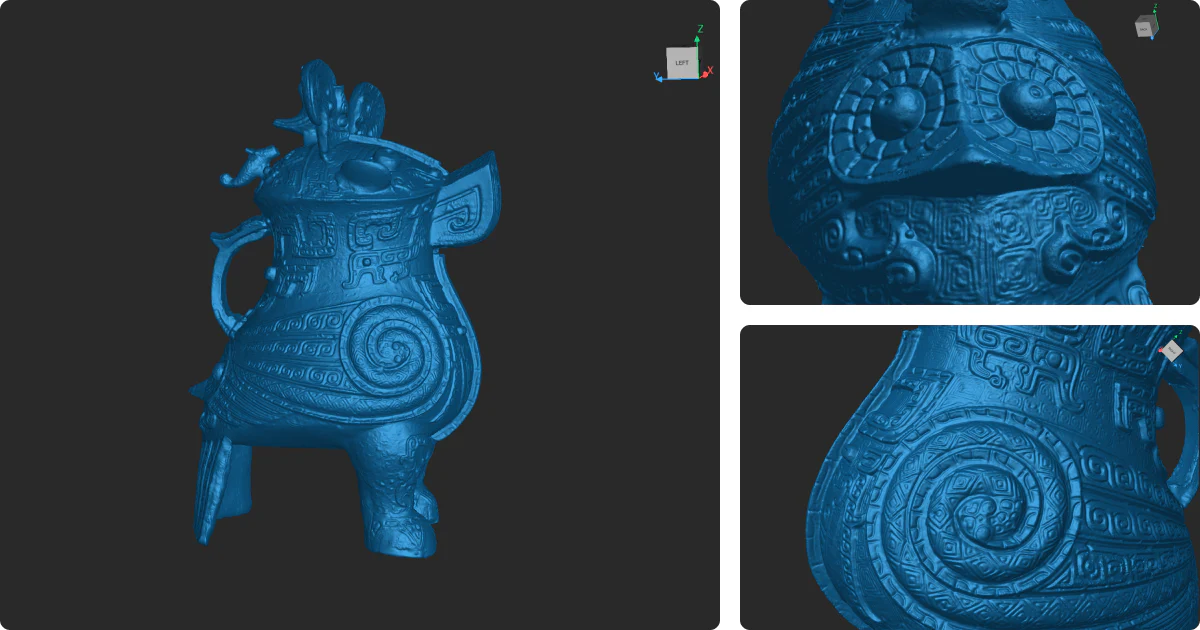

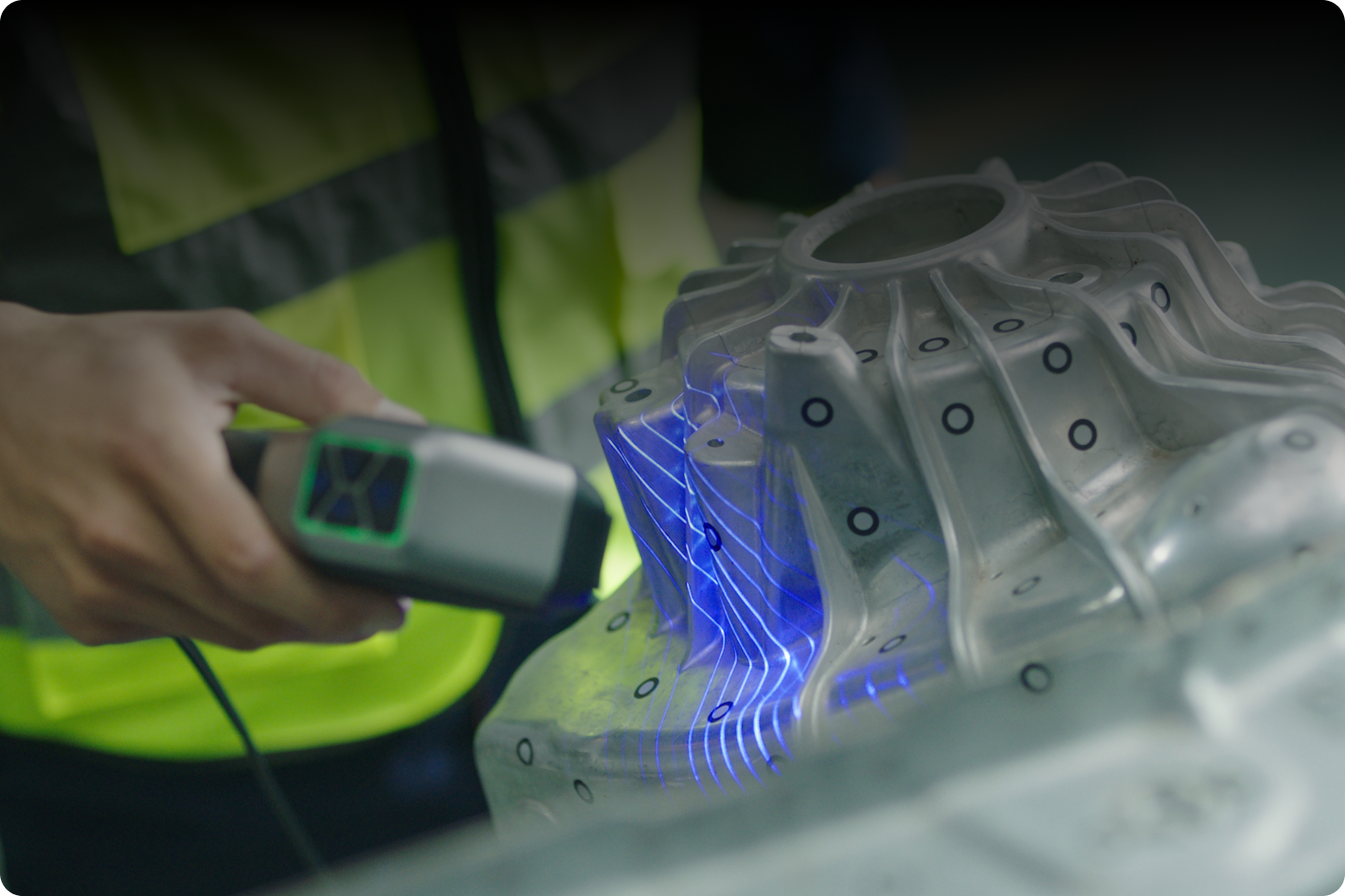

微細なディテール・エッジ・複雑な曲面まで精密に取得

MetroX MetroX Pro ― 2倍の15本ライン

7本パラレルライン 15本パラレルライン

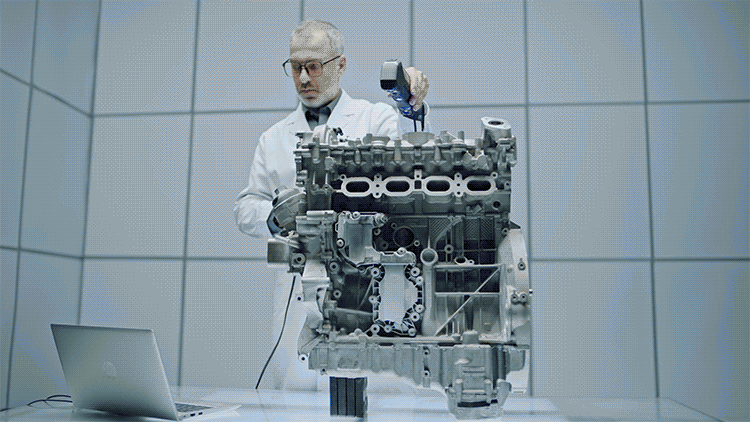

フルフィールドブルー構造光

62本の強力なライトで、マーカーなしでも特徴豊富なワークをわずか数秒でスキャン。毎秒最大700万点の点群を生成し、高速かつ高精度な3Dデータを取得。

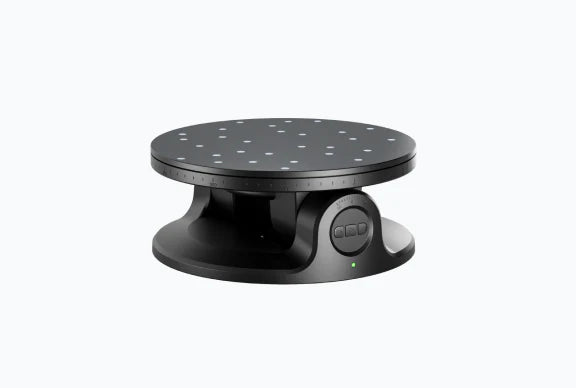

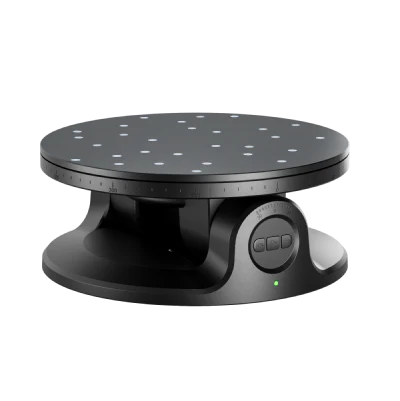

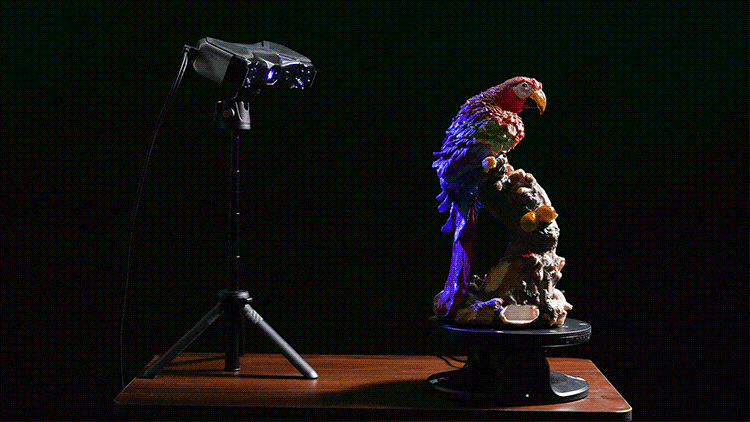

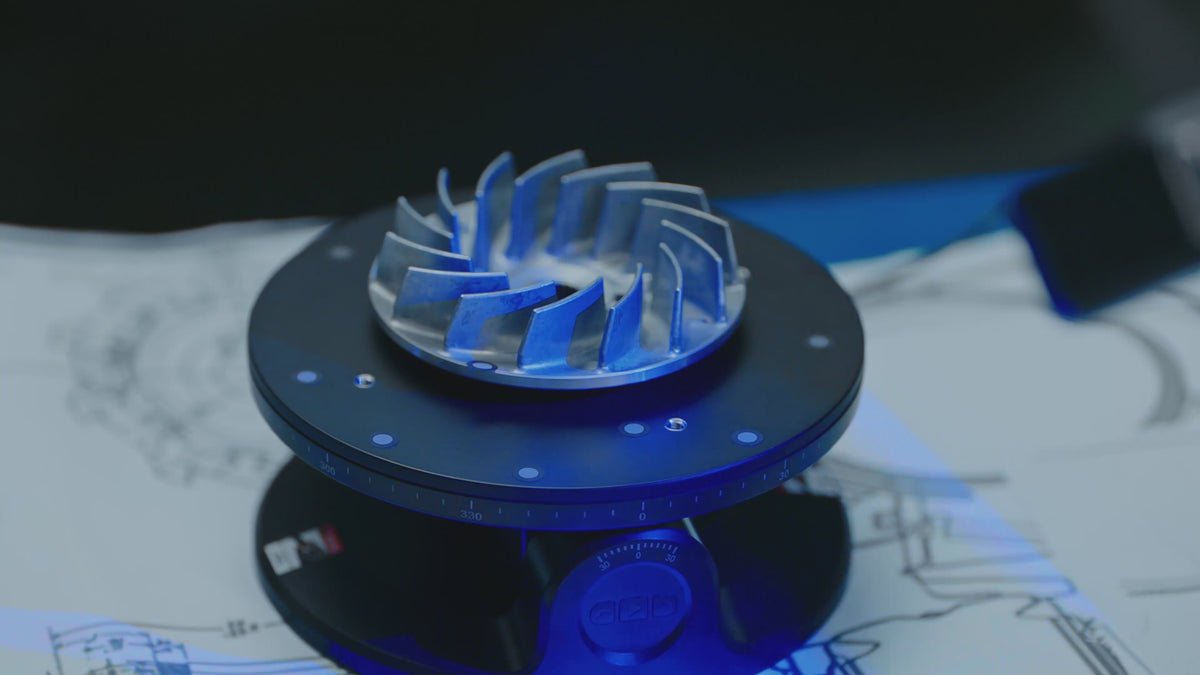

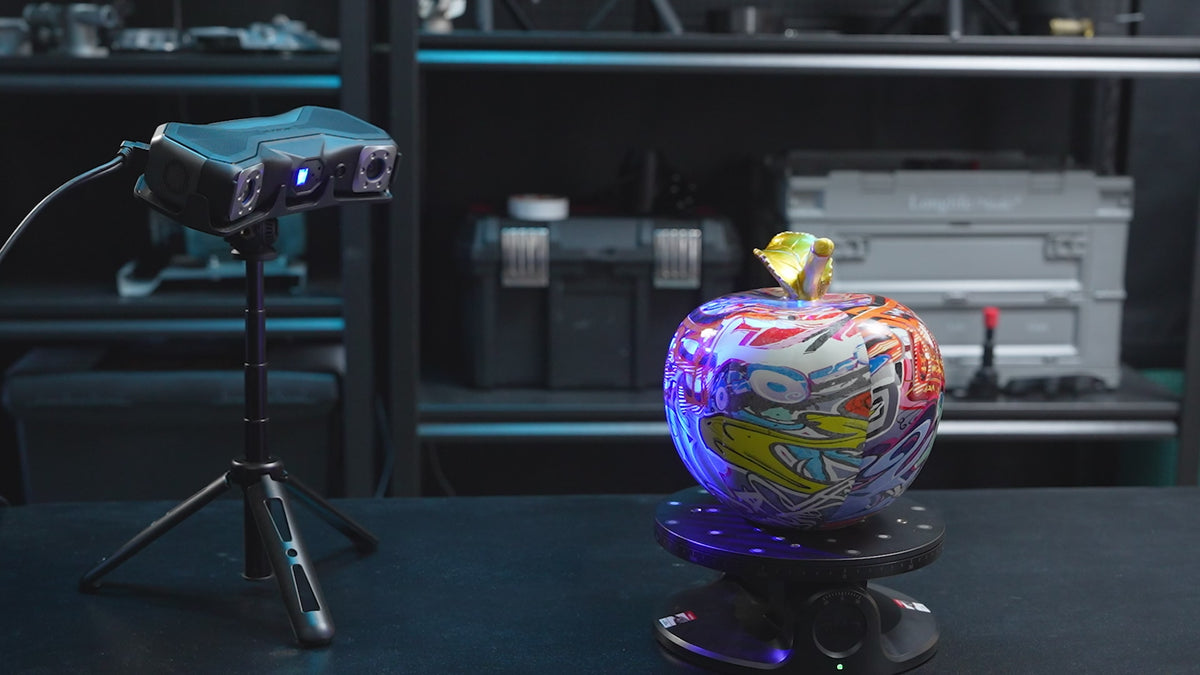

自動ターンテーブルスキャン

２軸ターンテーブル、Revoソフトウェア、MetroXシリーズが連携。ワンクリックで、色情報も完璧な自動フルカラースキャンを実現。

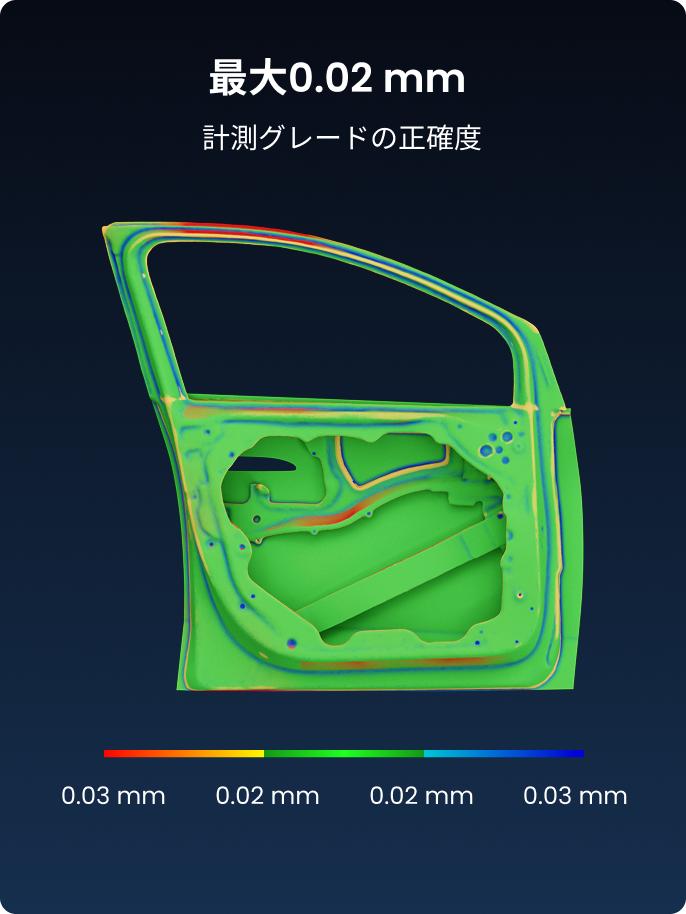

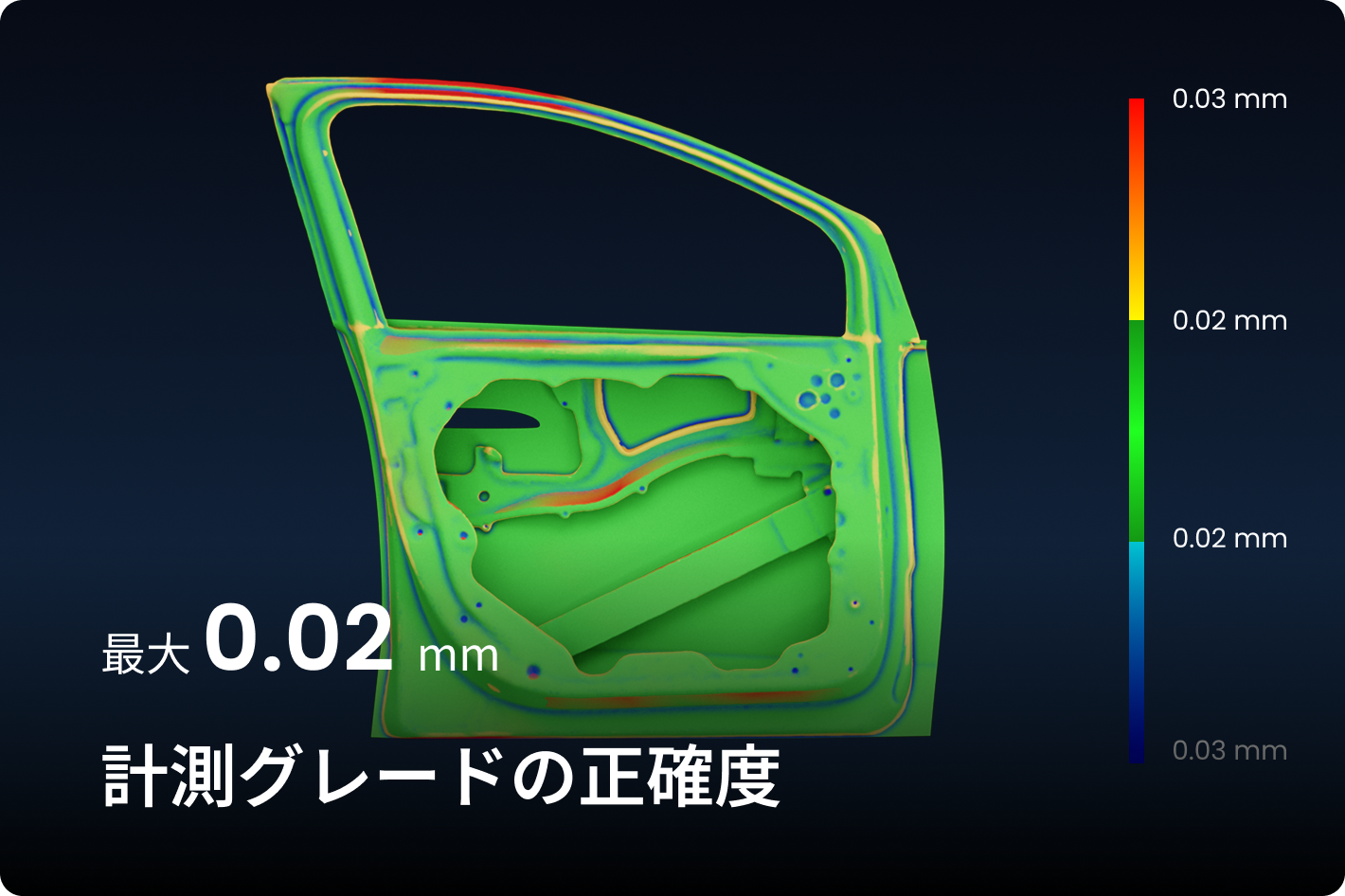

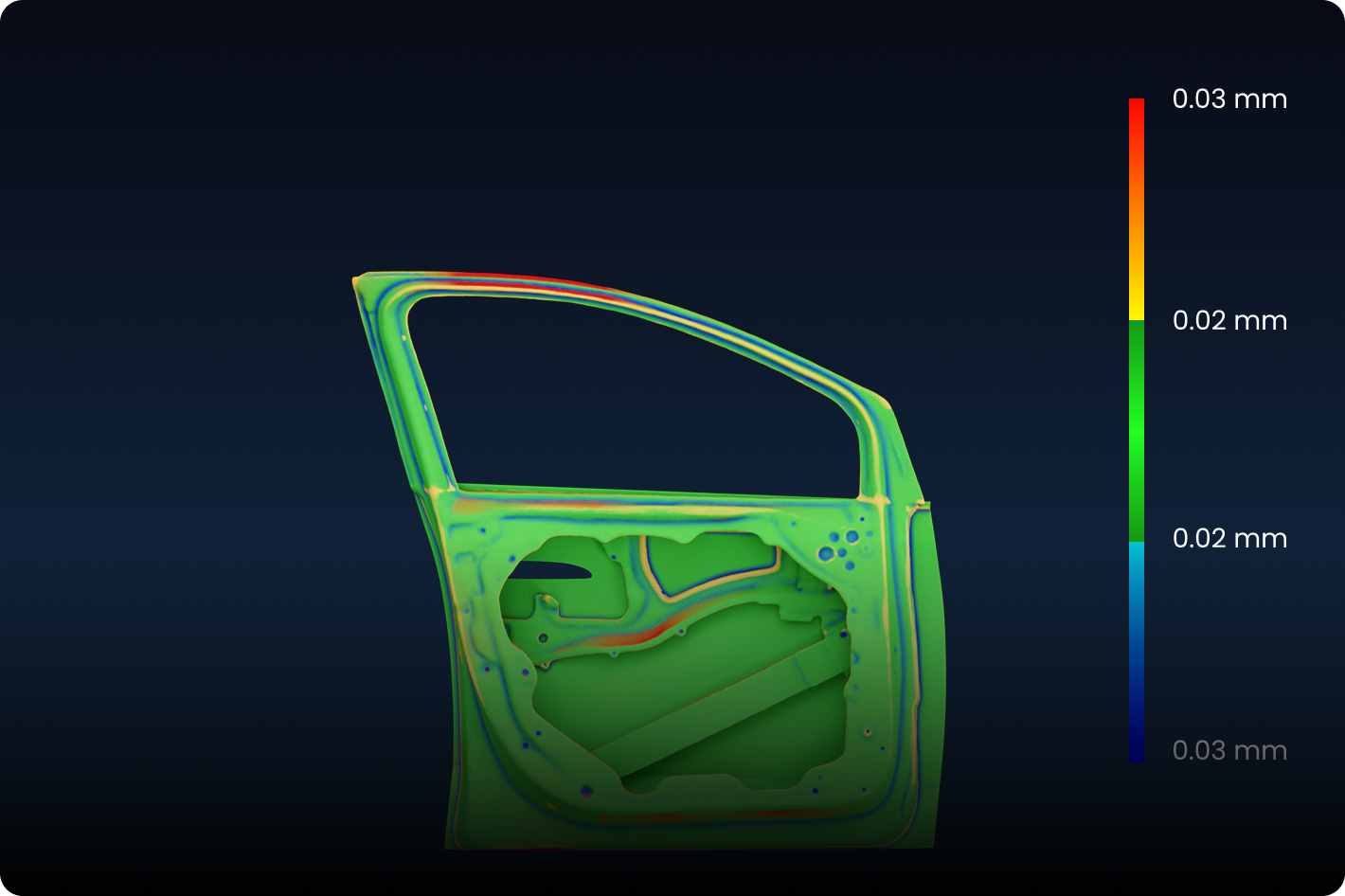

高い体積測定精度

複雑な形状も忠実にデジタル化。計測やスキャン-to-CADワークフローにすぐに活用できる、
精密な3Dモデルを生成します。

※Lは測定対象物の長さです。

MetroX MetroX Pro ― 精度20%向上

0.025 mm + 0.05 mm × L (m) 0.02 mm + 0.04 mm x L (m)

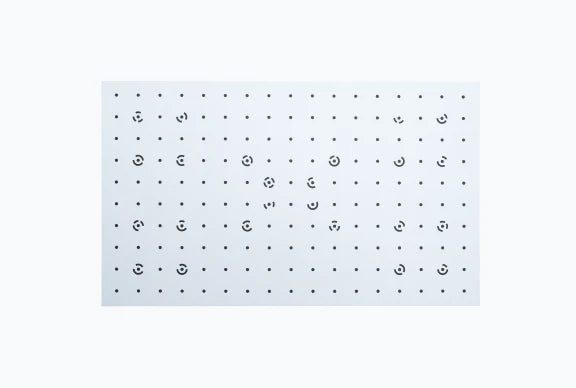

高精度キャリブレーションボードにより、MetroXシリーズの測定プロセスは常に高精度と再現性を保ちます。

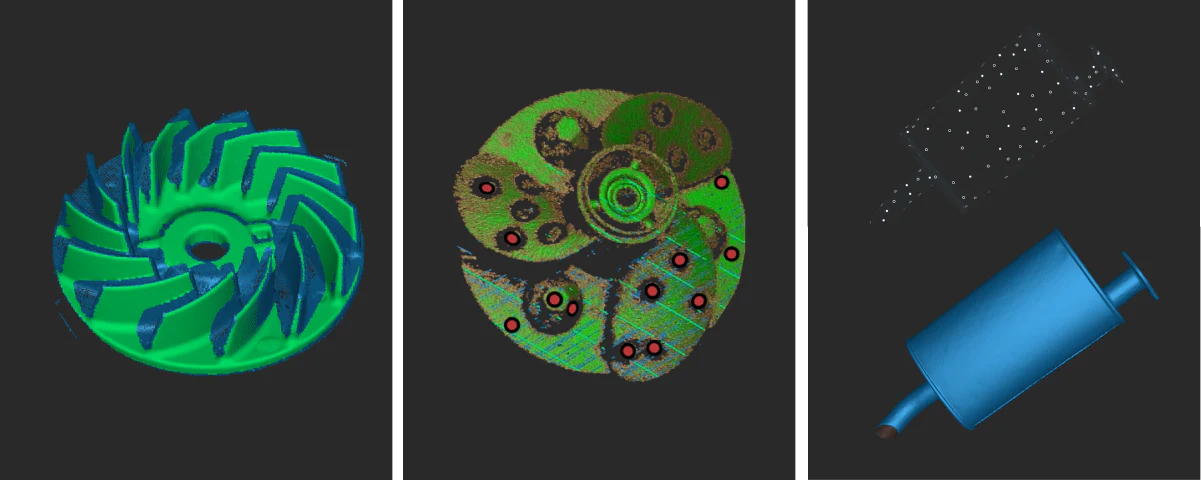

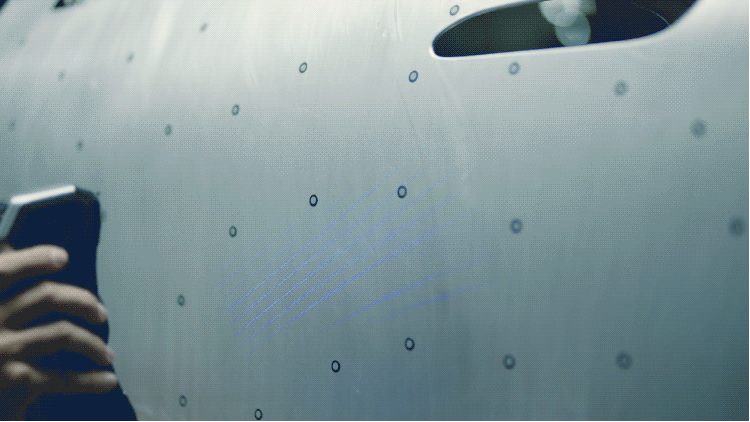

3つのトラッキングモード超精密キャプチャ

特徴モードはディテール豊かなオブジェクトに、マーカーは特徴のないオブジェクトに、グローバルマーカー
は体積精度向上に最適です。

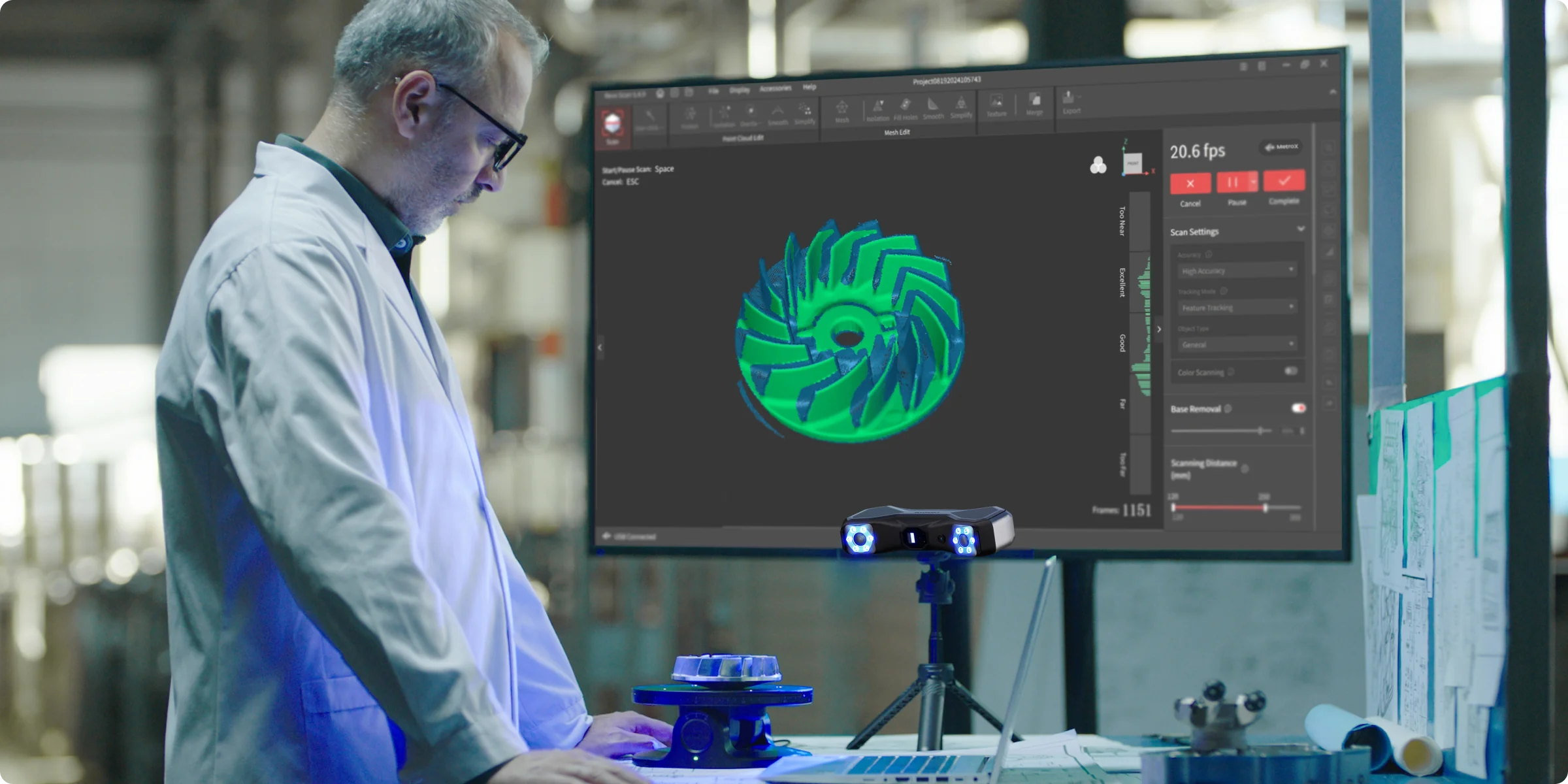

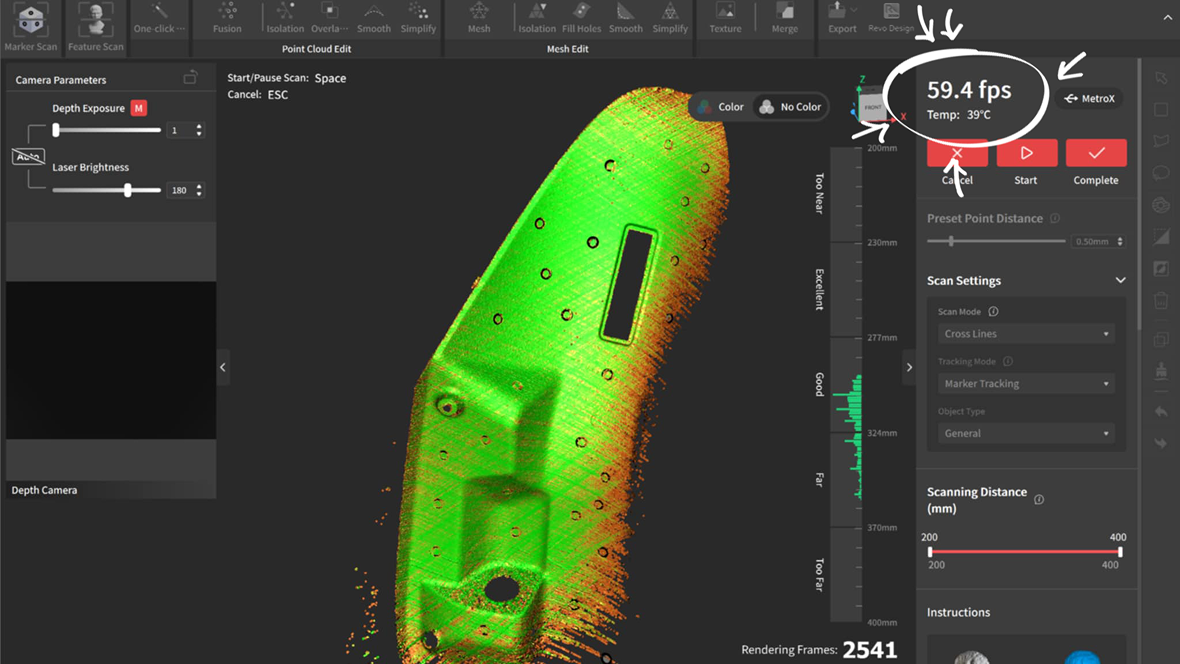

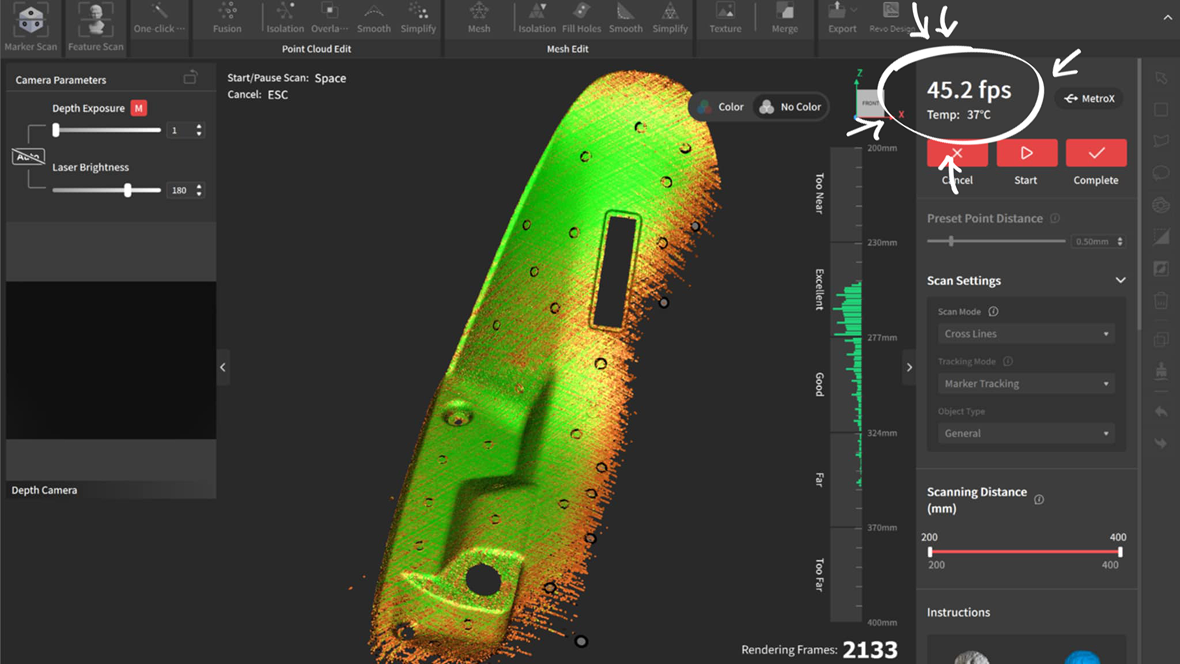

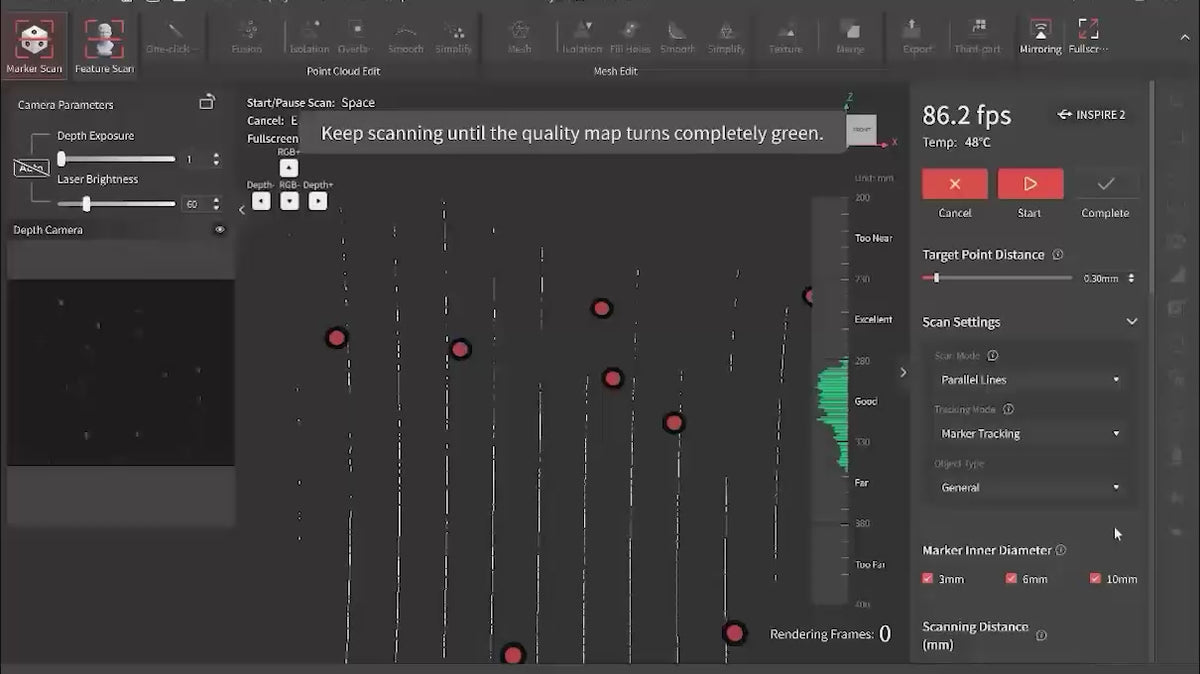

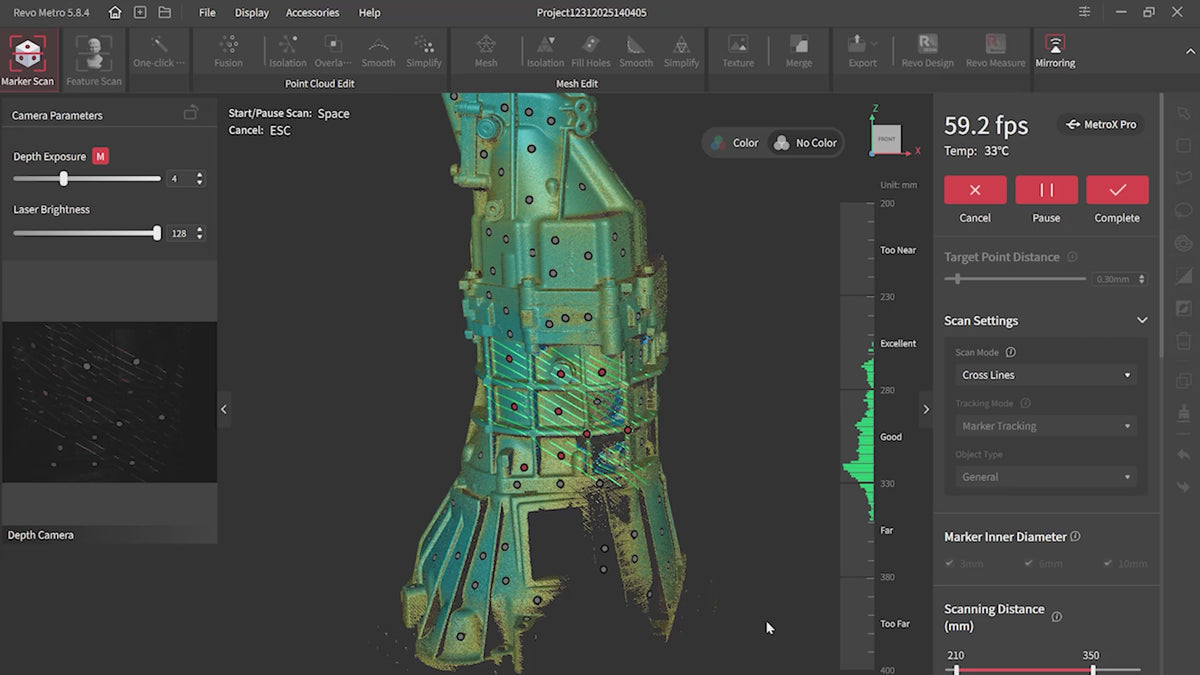

GPU高速化、最大60 FPSスキャン

*GPU互換性：現在、NVIDIA RTX 30および40シリーズGPUのみ対応。
（Windowsのみ）

前

後

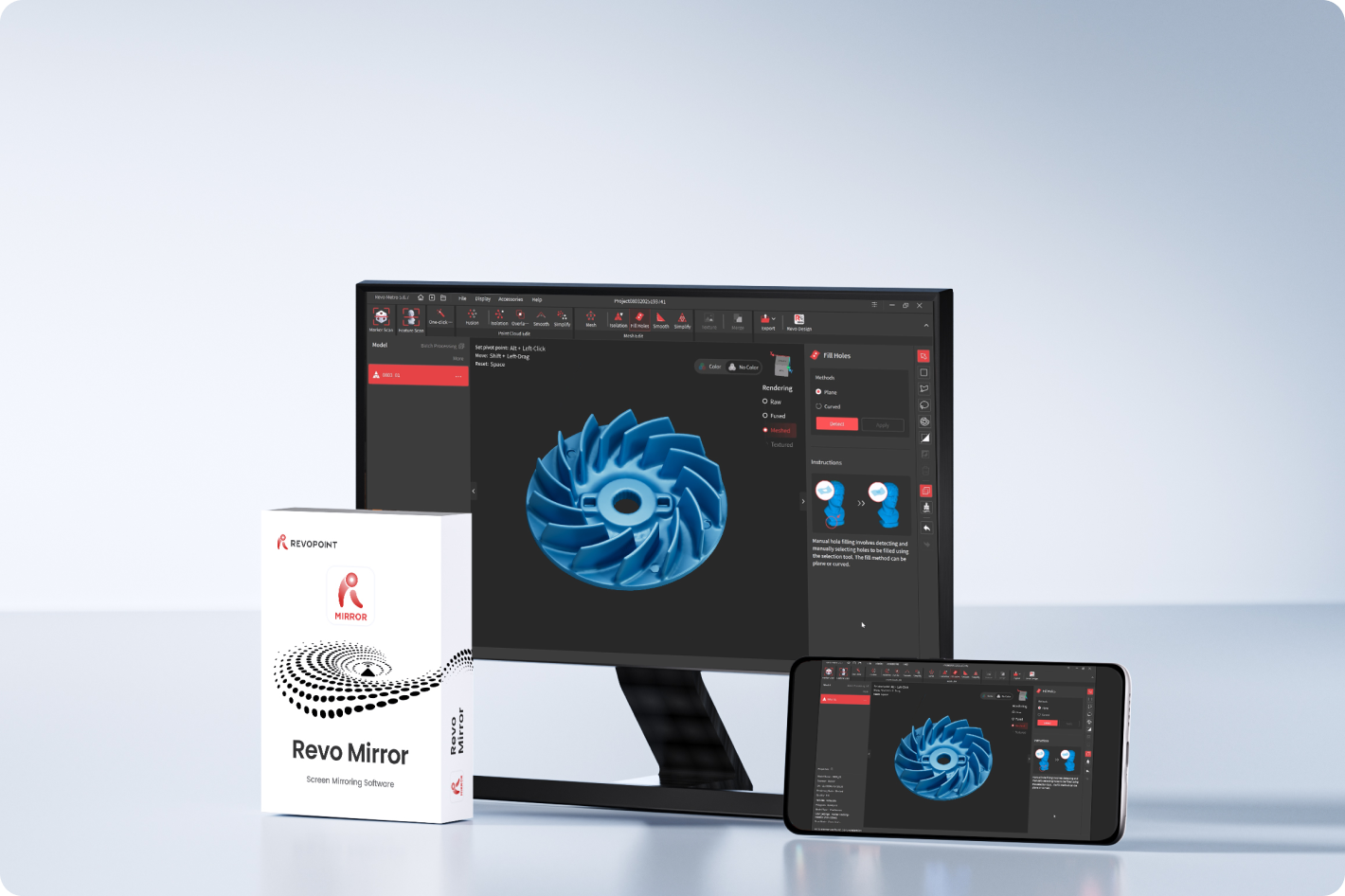

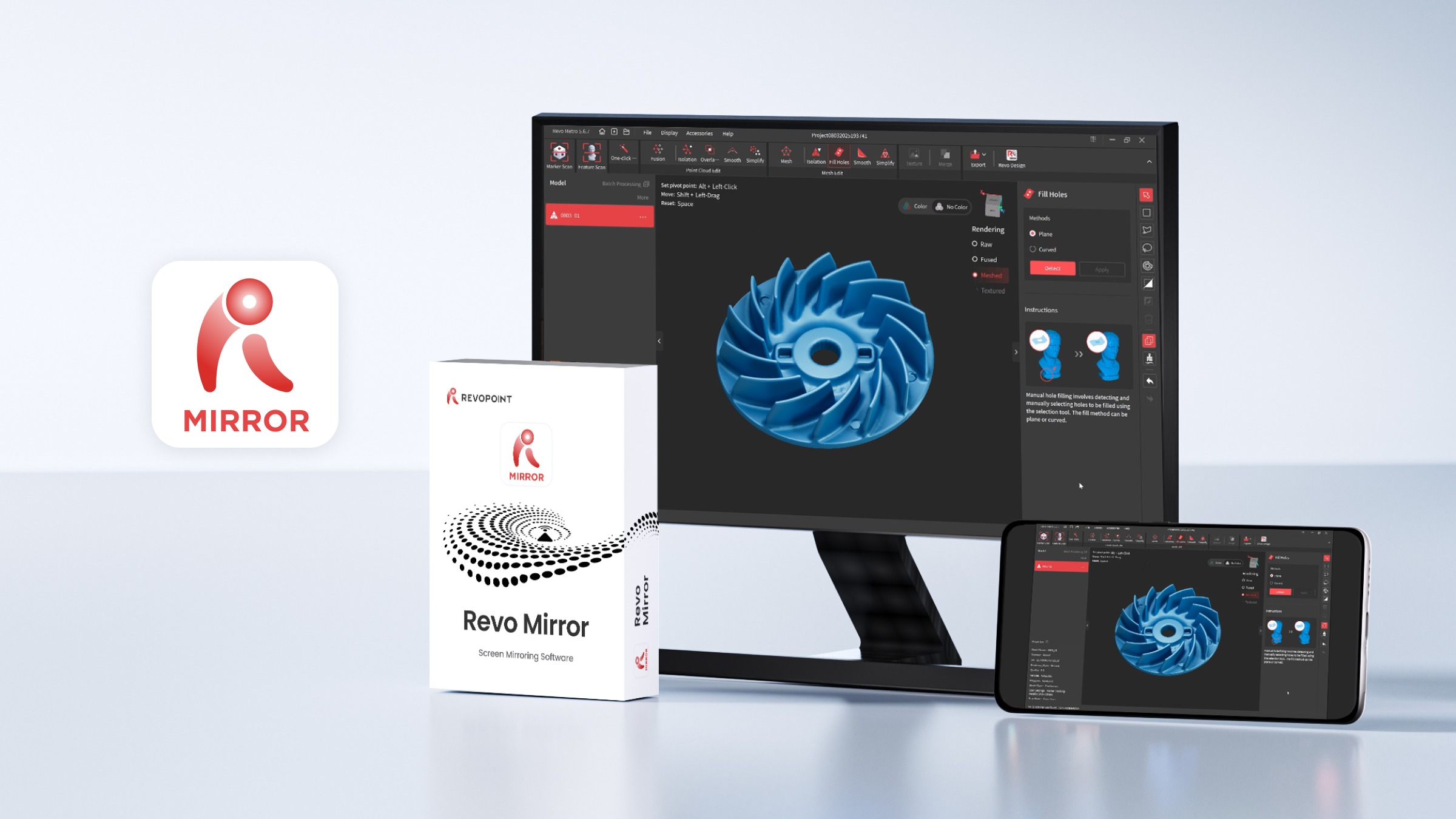

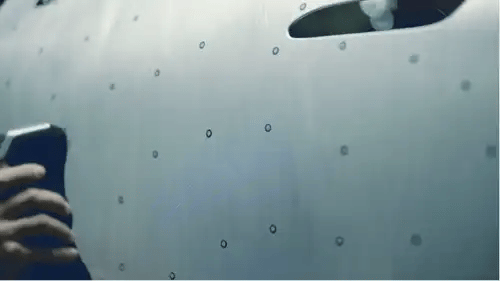

配信、確認、最適化！

Revo Mirrorアプリで、PCからスマホ・タブレット・ディスプレイへスキャンをリアルタイム配信。ノートPCを持ち歩かず自由に動きながら、スキャンの生成過程を確認し、データの欠損を即座に発見できます。

※MetroX Proでのみサポート。

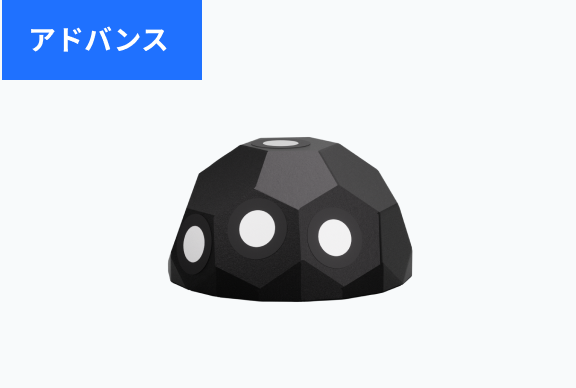

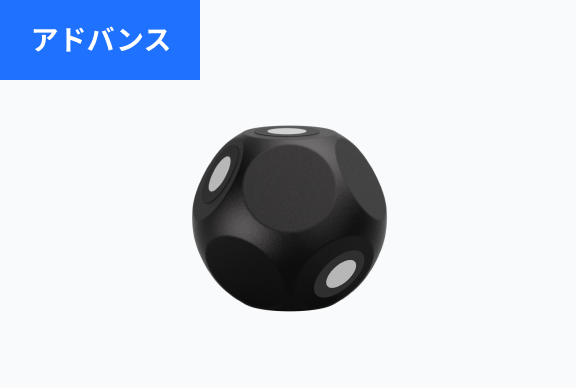

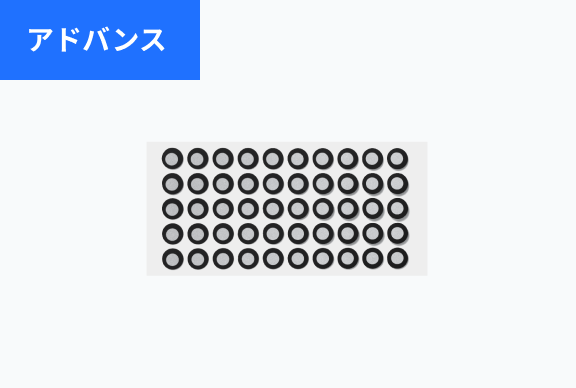

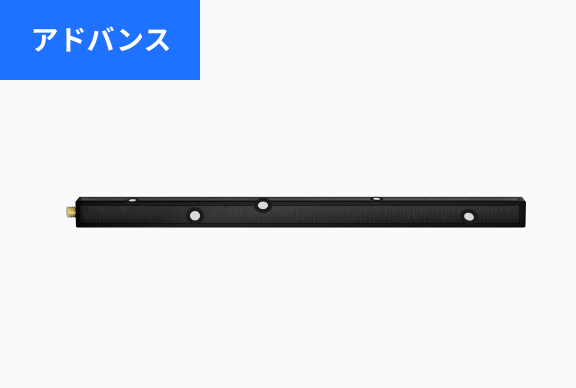

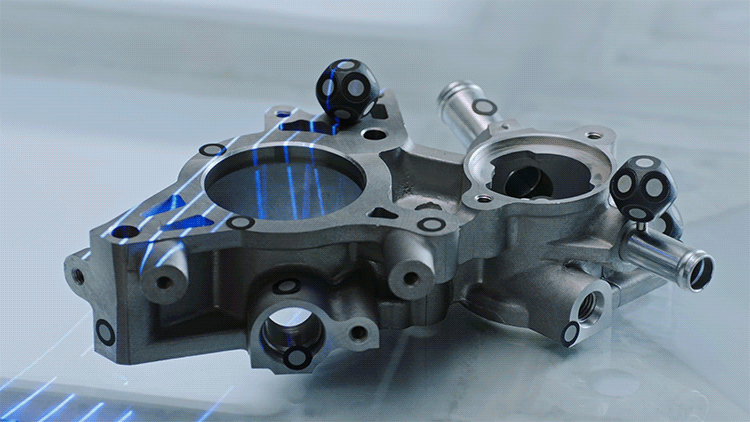

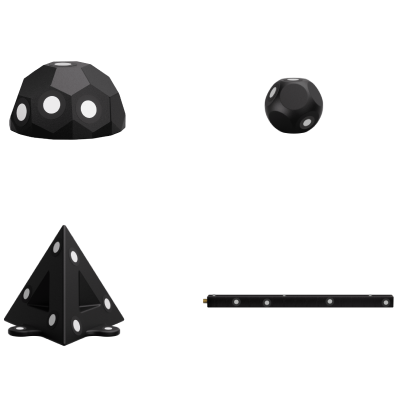

マーカーブロックでさらに高速化

MetroXシリーズアドバンストエディションに付属の各種形状マーカーブロックを使用すれば、豊富なマーカー環境を瞬時に構築し、スキャン効率を大幅に向上させます。

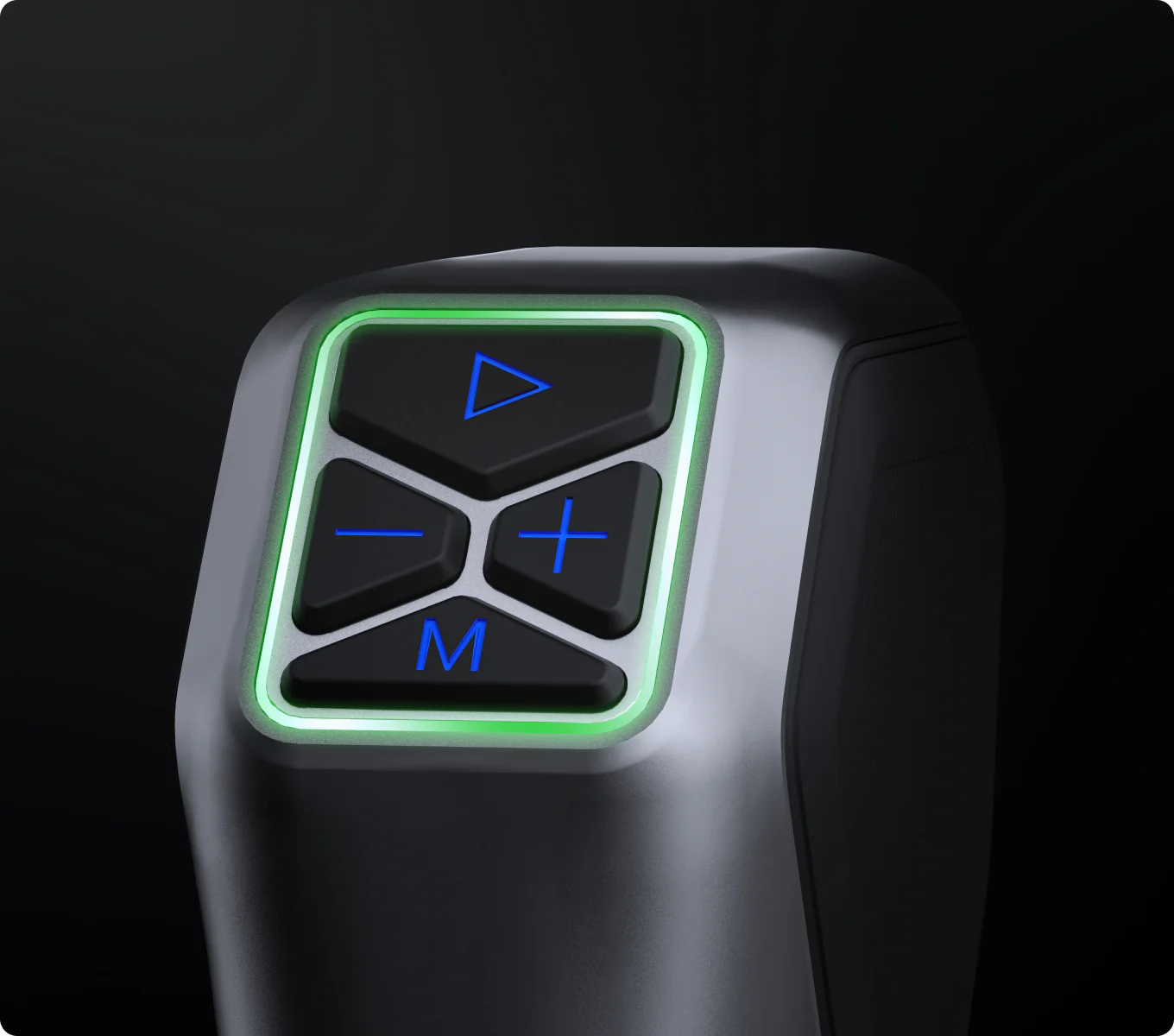

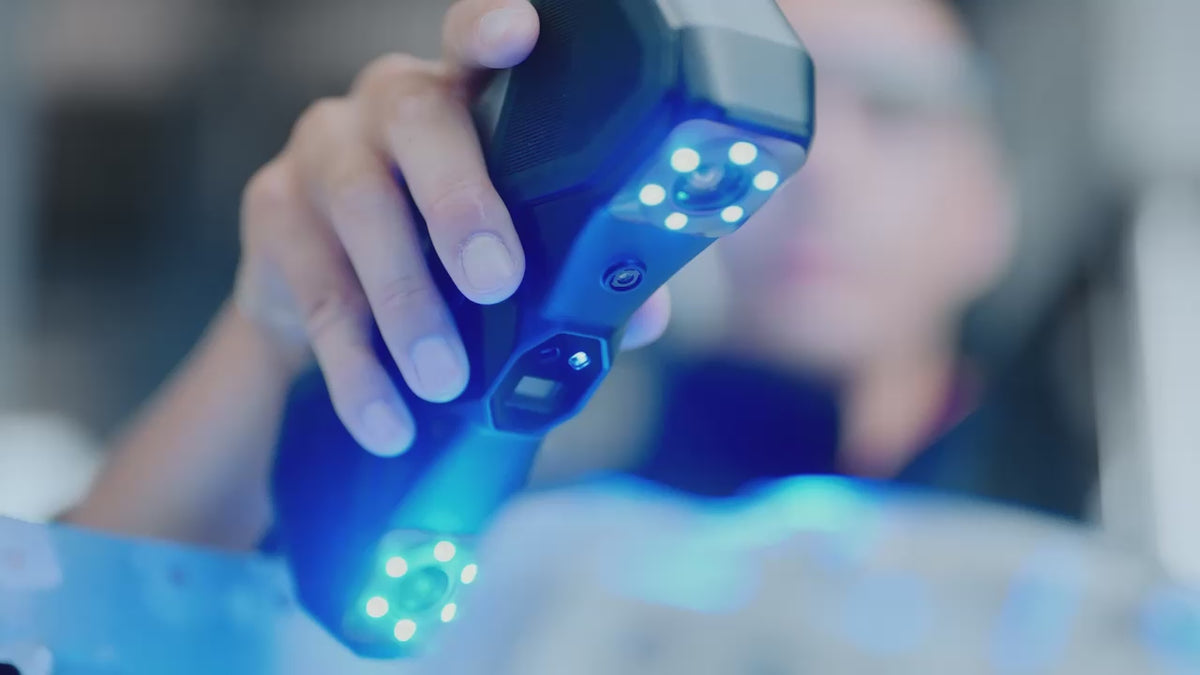

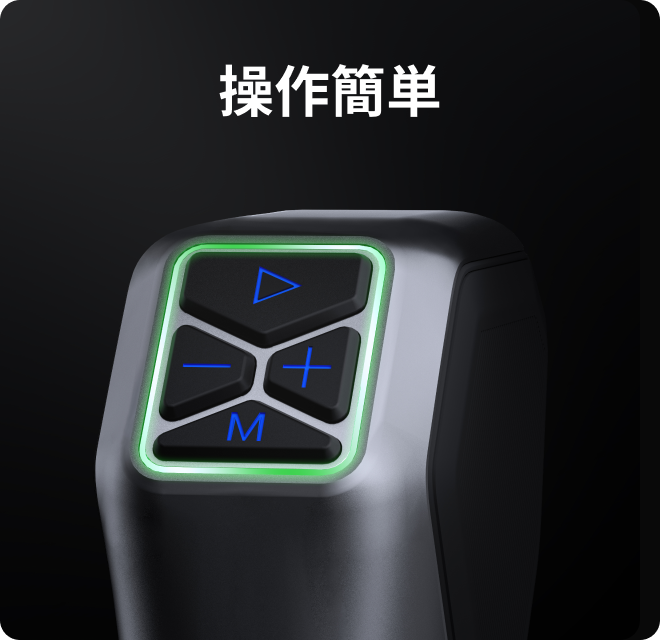

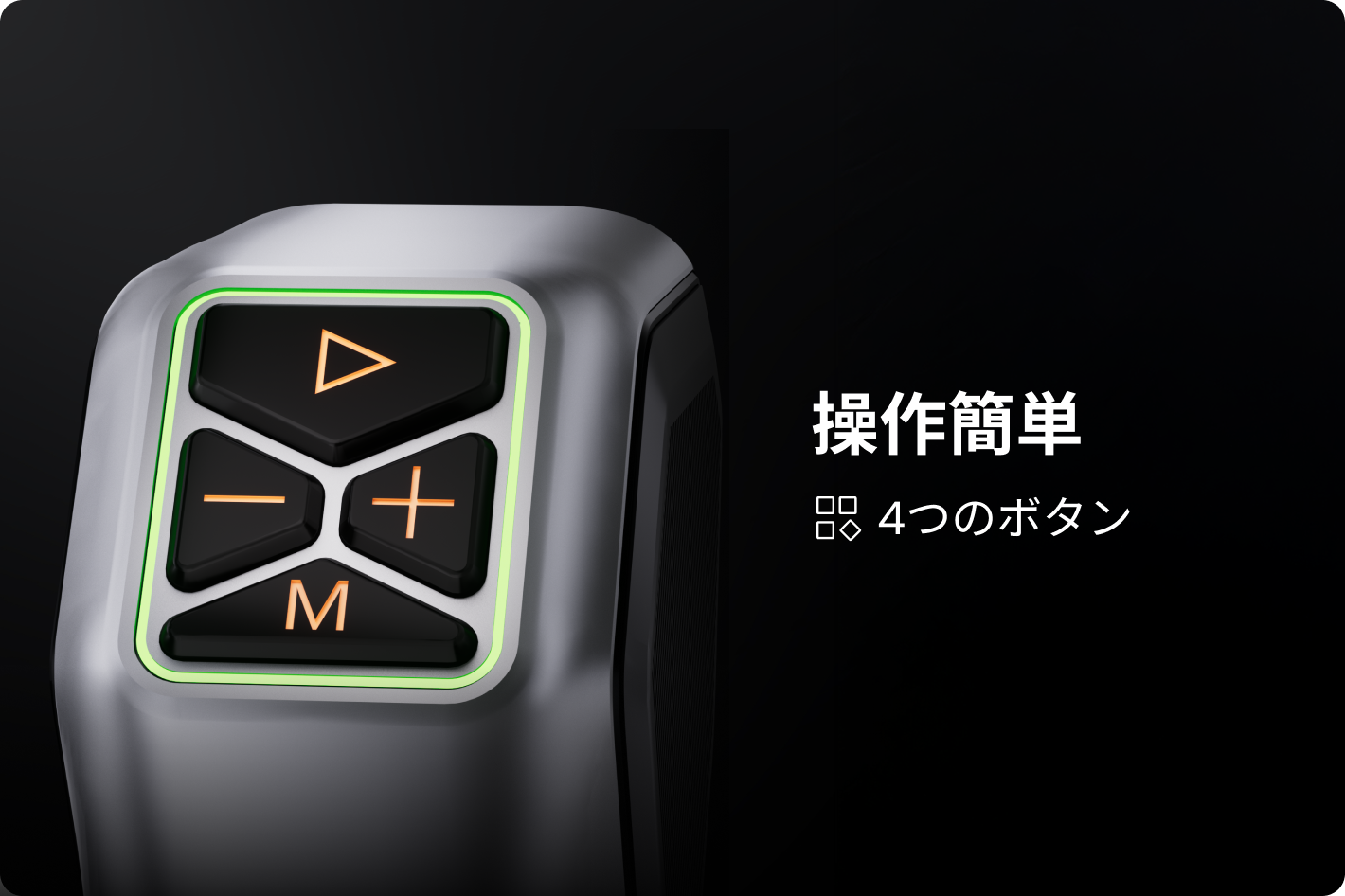

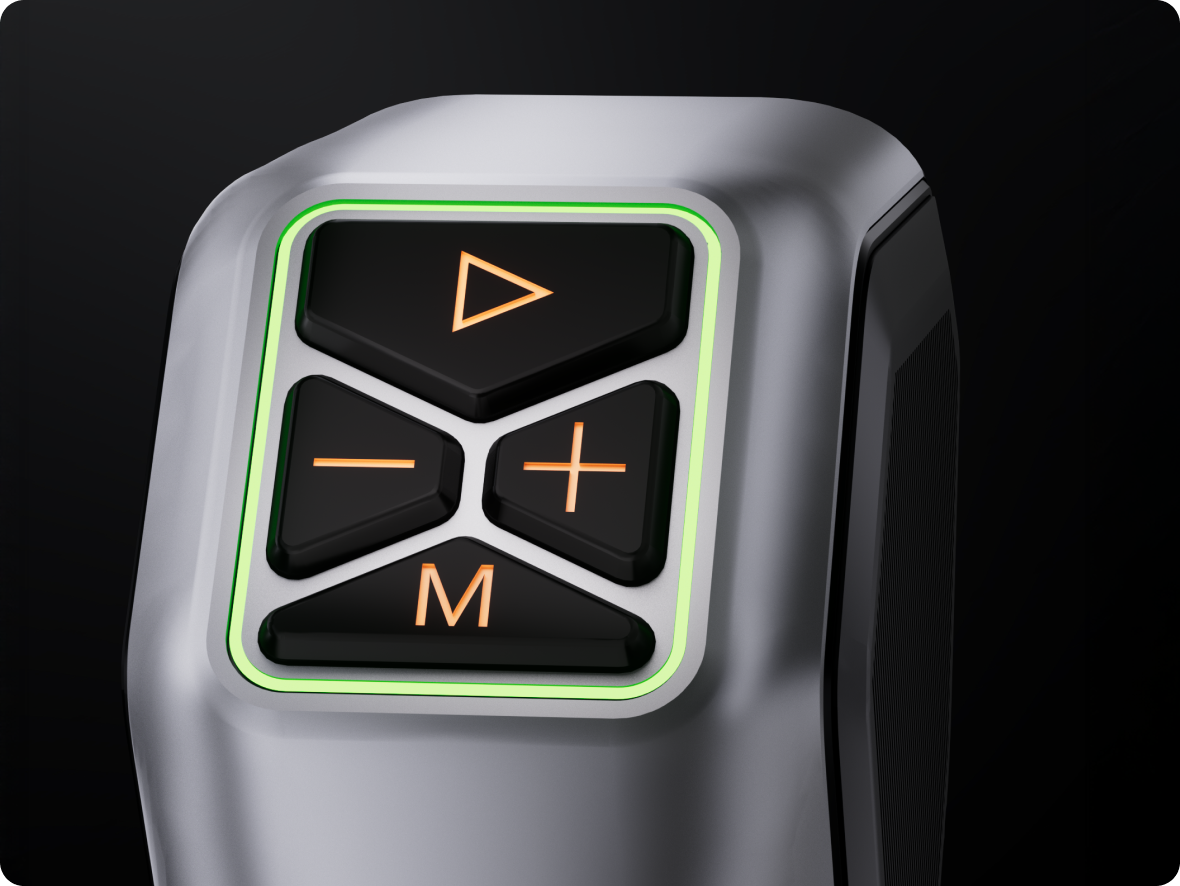

操作簡単

4ボタンコントロールシステムを使って、スキャンを簡単に操作できます。開始/停止、深度カメラの露出調整、デジタルズームを即座に行えます。

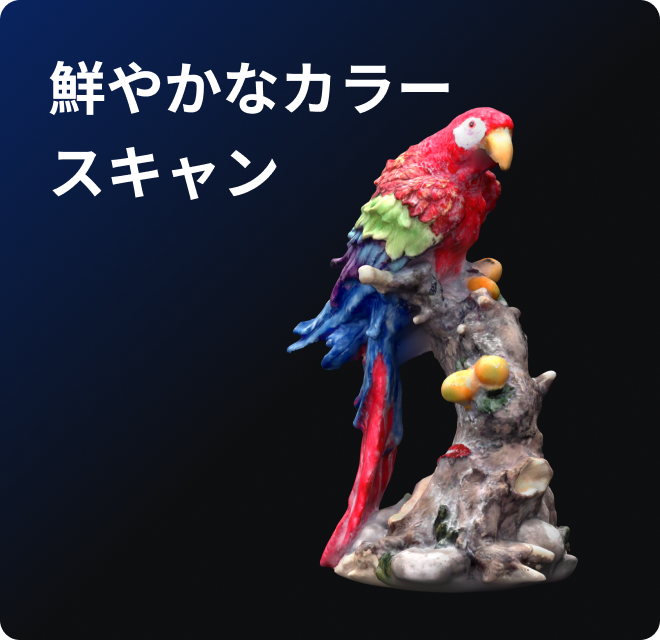

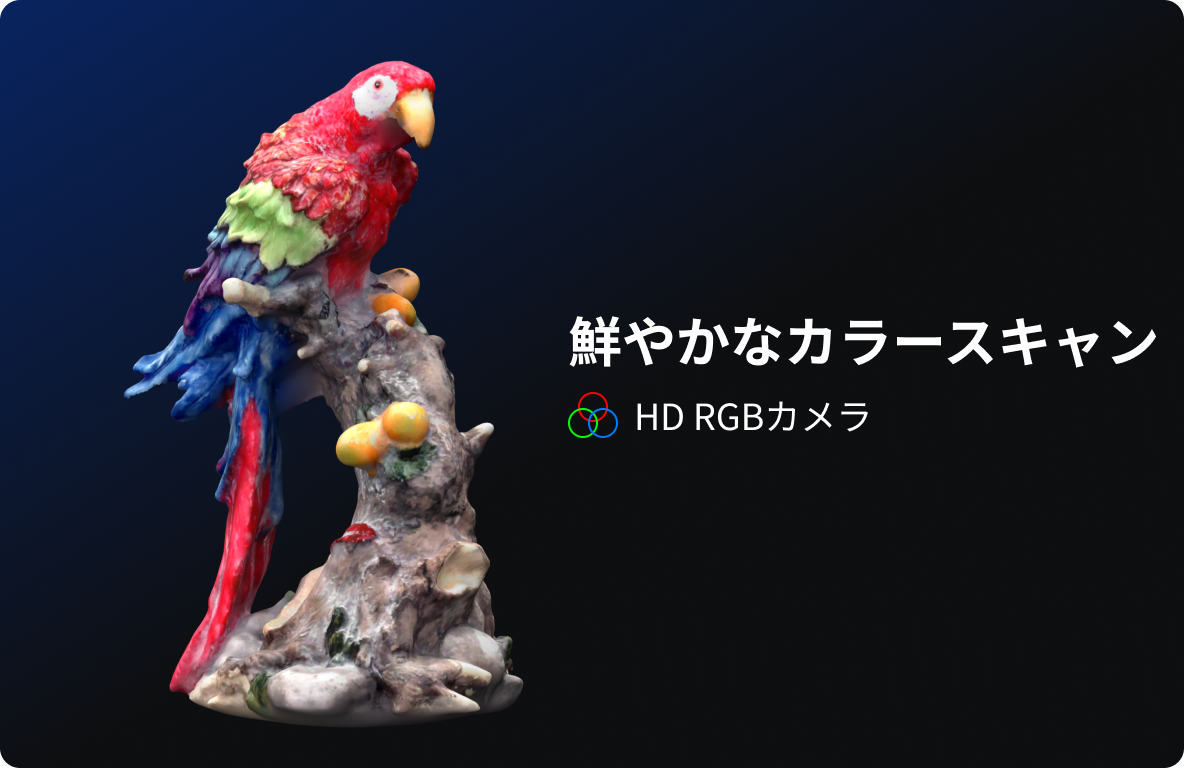

鮮やかなカラースキャン

オートターンテーブルモードで、MetroXのHD RGBカメラによる鮮やかな色再現で色精度の高いスキャンをキャプチャし、リアルさを追加します。

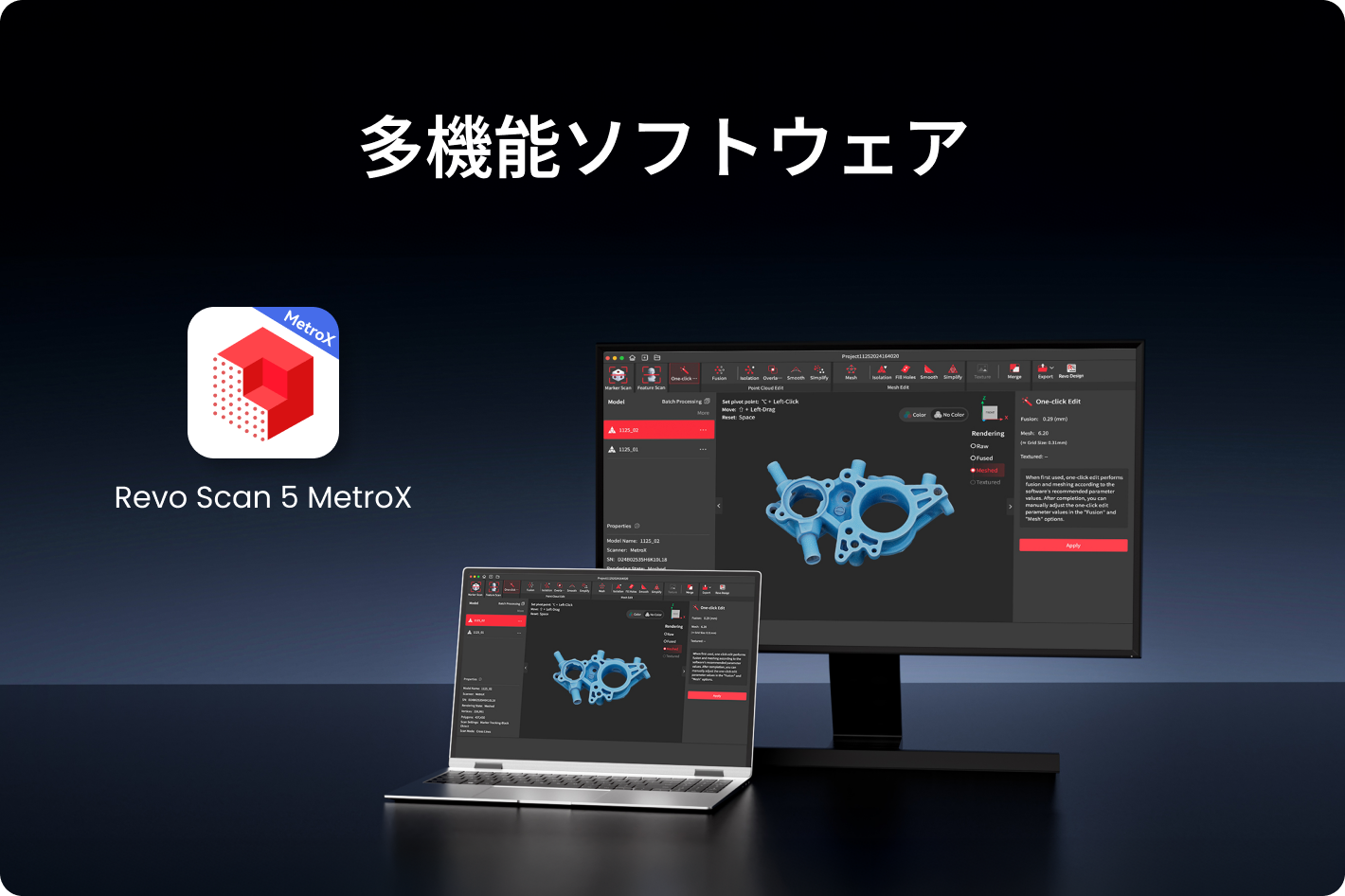

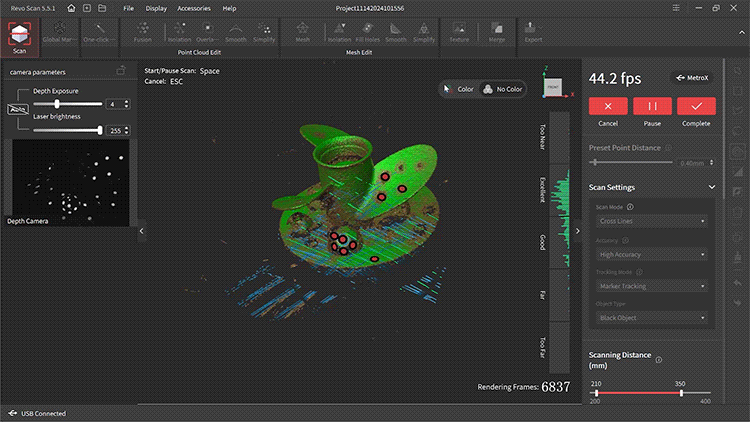

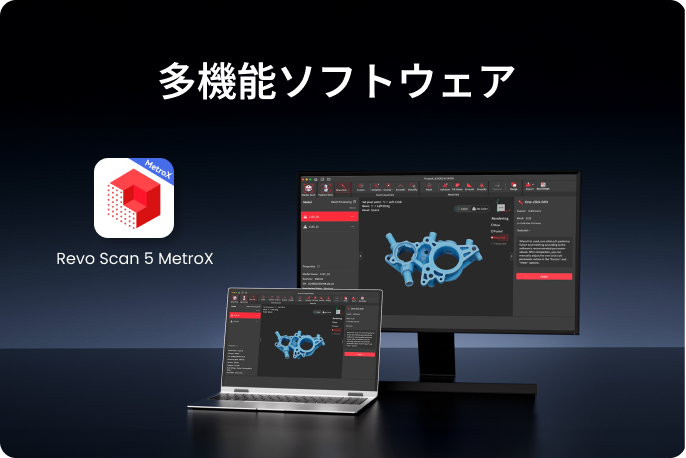

Revo Metro：無料スキャンソフト

たった4ステップで、誰でも直感的に3Dモデルを作成
対応OS: Windows、macOS
出力形式: PLY、OBJ、STL、ASC、3MF、GLTF、FBX

スキャン
詳細なスキャン設定により、スキャンプロセスのあらゆる側面を
細かく制御

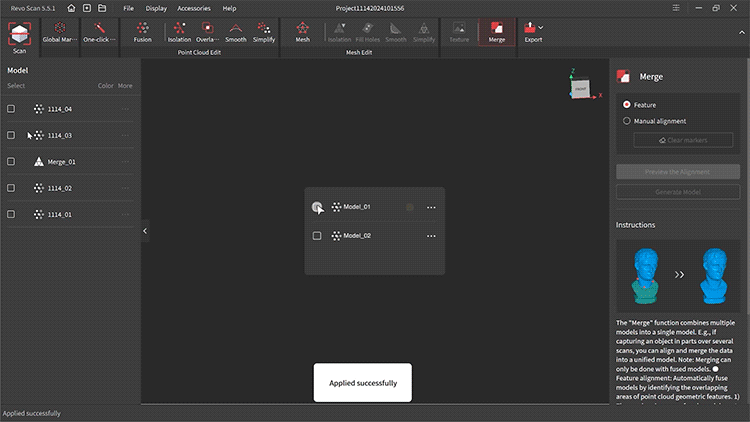

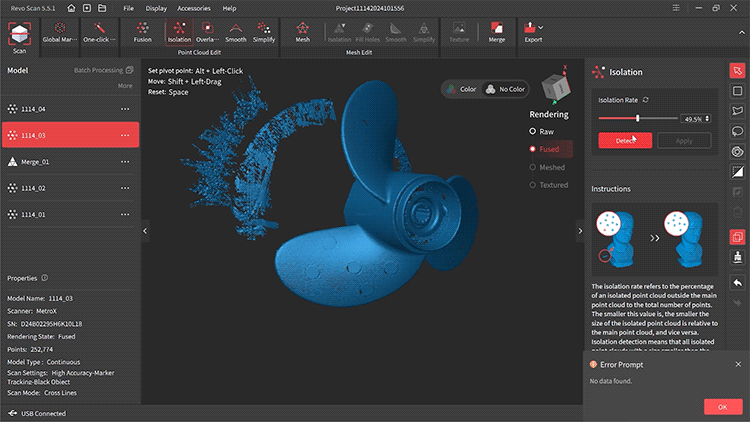

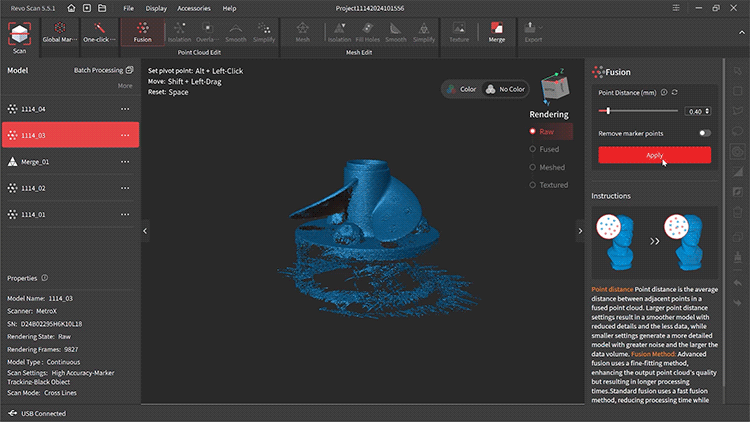

処理
ワンクリック編集で生の点群を自動処理、
または融合・メッシュ化ツールで完全に微調整

編集
不要なデータの迅速な削除、穴埋め、スムージング、
3Dモデルの最適化を効率的に実行

エクスポート
品質管理、CAD、3Dスライシング、モデリングに対応した
主要ソフトウェア互換形式で出力

スキャン

処理

編集

エクスポート

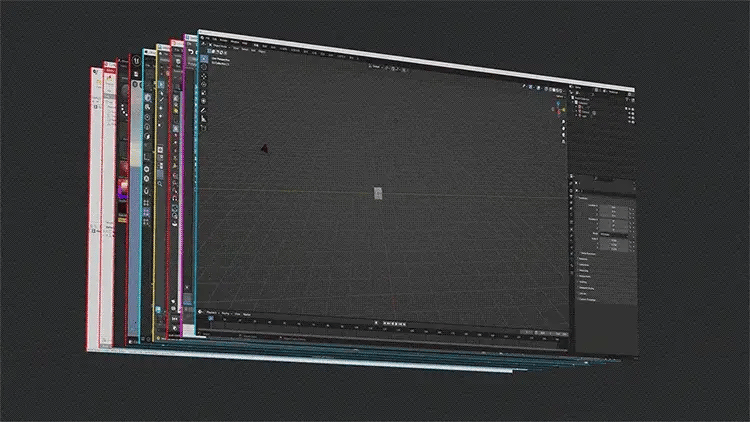

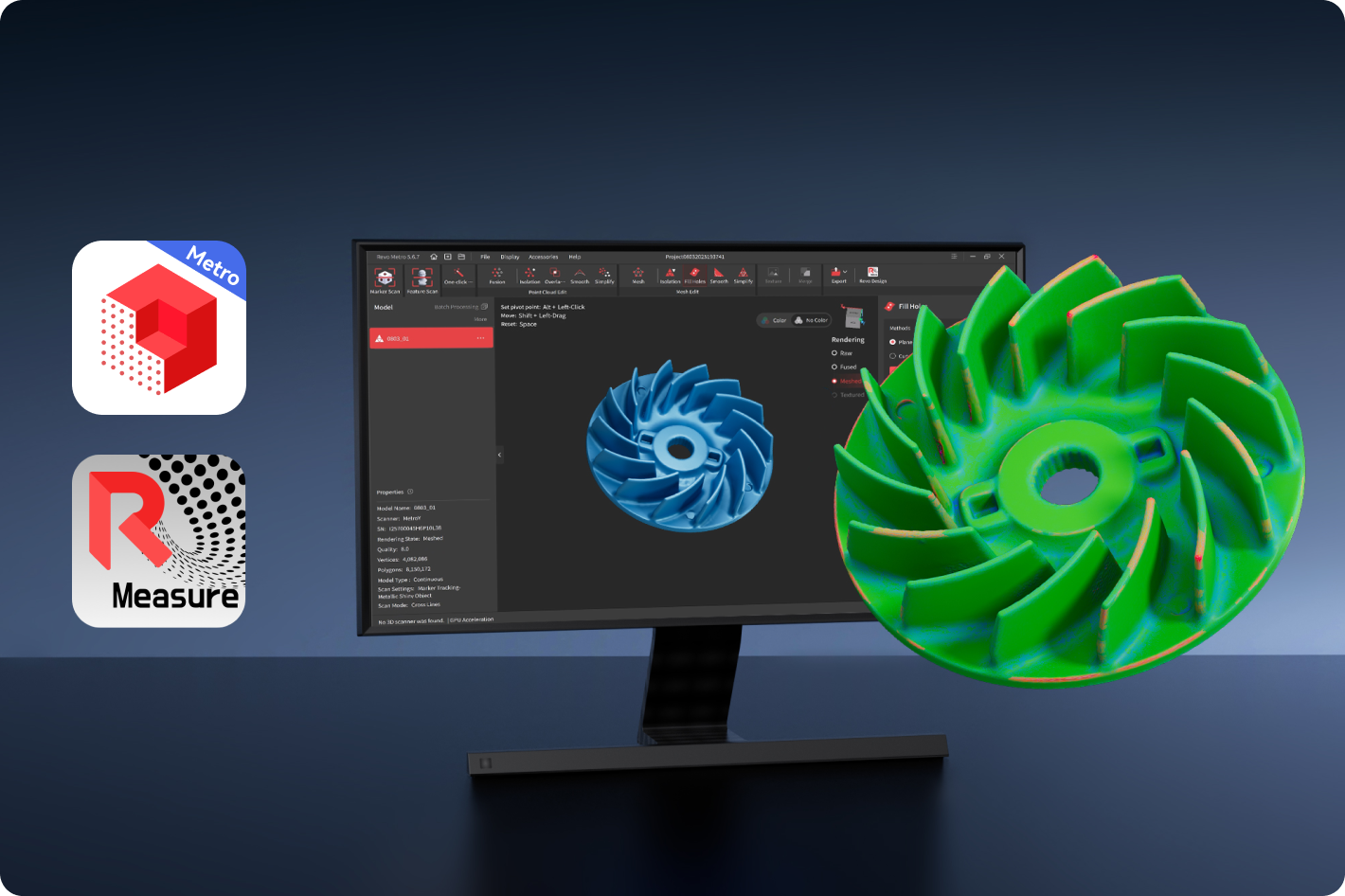

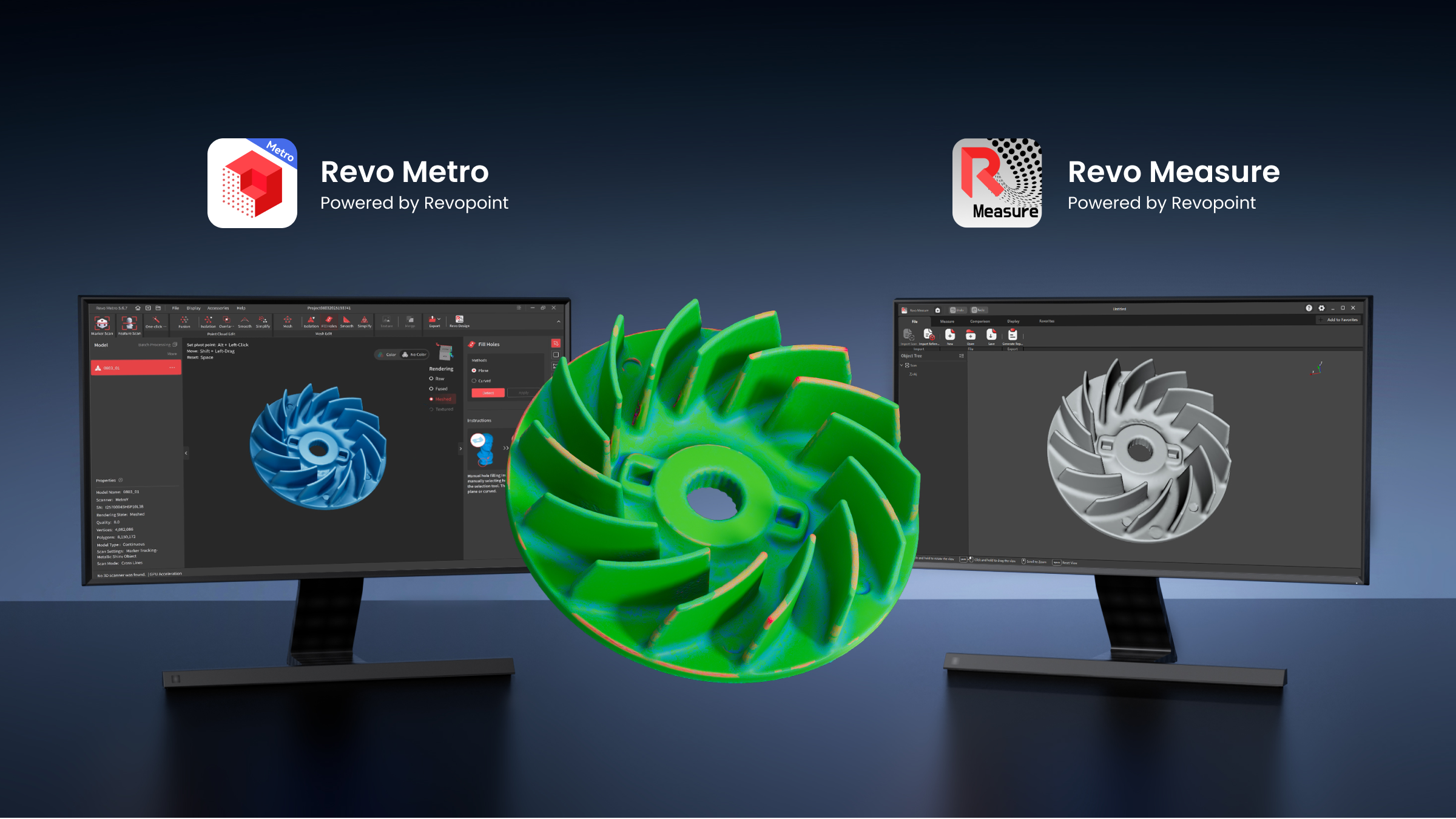

シームレス3Dスキャンエコシステム

ソフトウェアの煩わしい切り替えは不要です。MetroXシリーズ、Revo Design、Revo Measureが連携した統合環境により、スキャンからCAD・検査までのワークフローを一元管理。

MetroX & MetroX Proでキャプチャ

応用分野

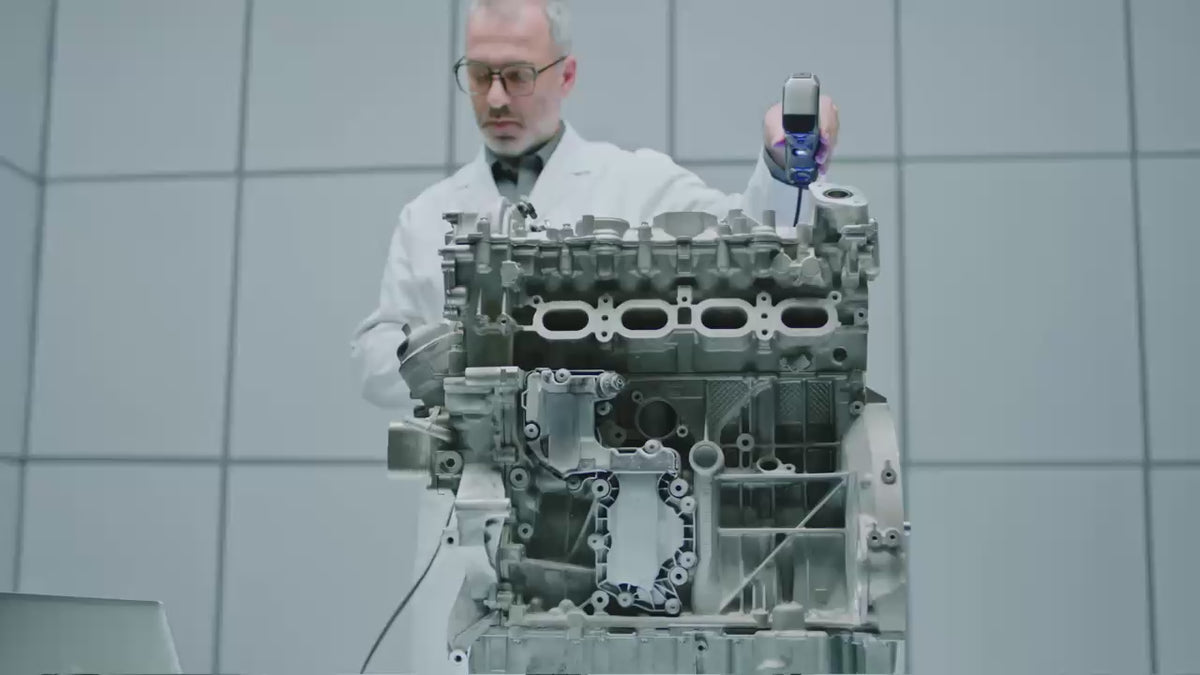

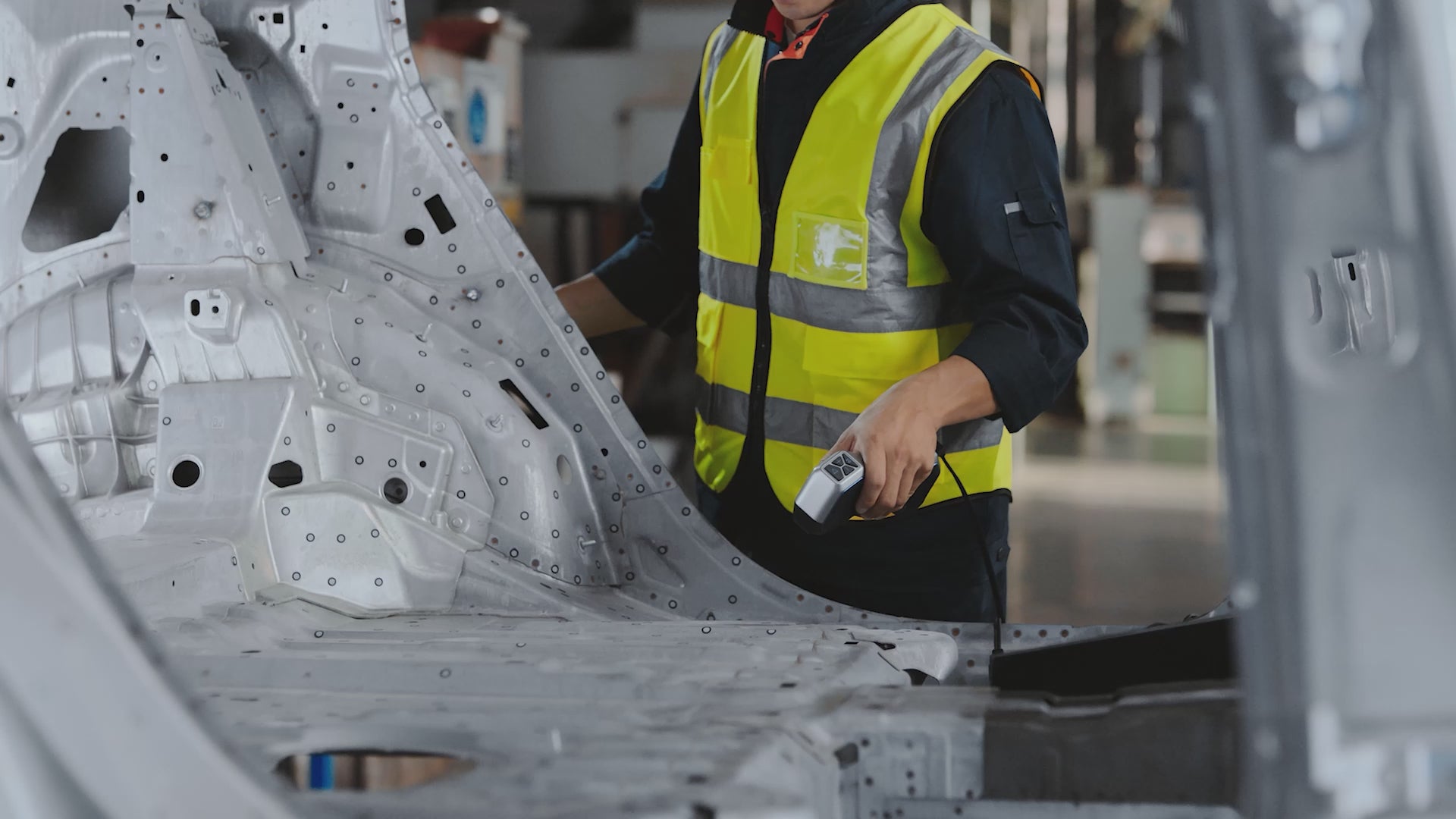

リバースエンジニアリング

MetroXシリーズのマルチライン・レーザーモードで、最大0.02mmの精度を実現し、あらゆるディテールをキャプチャ。複雑な形状を正確に保ちながら、スキャンデータをRevo Designにシームレスにエクスポート。迅速かつ精密なスキャン-to-CADワークフローを構築できます。

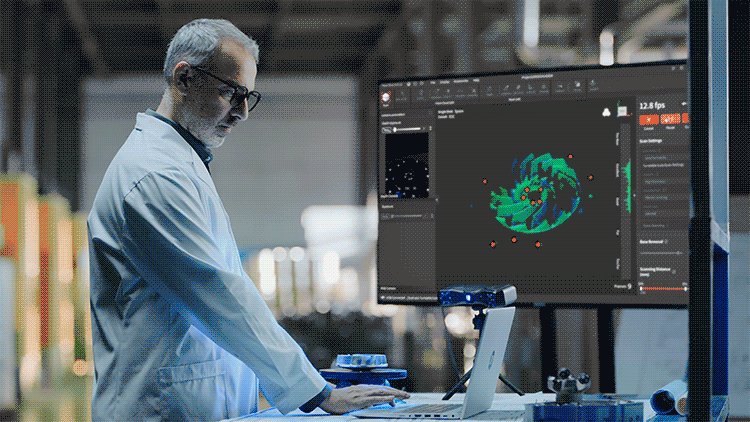

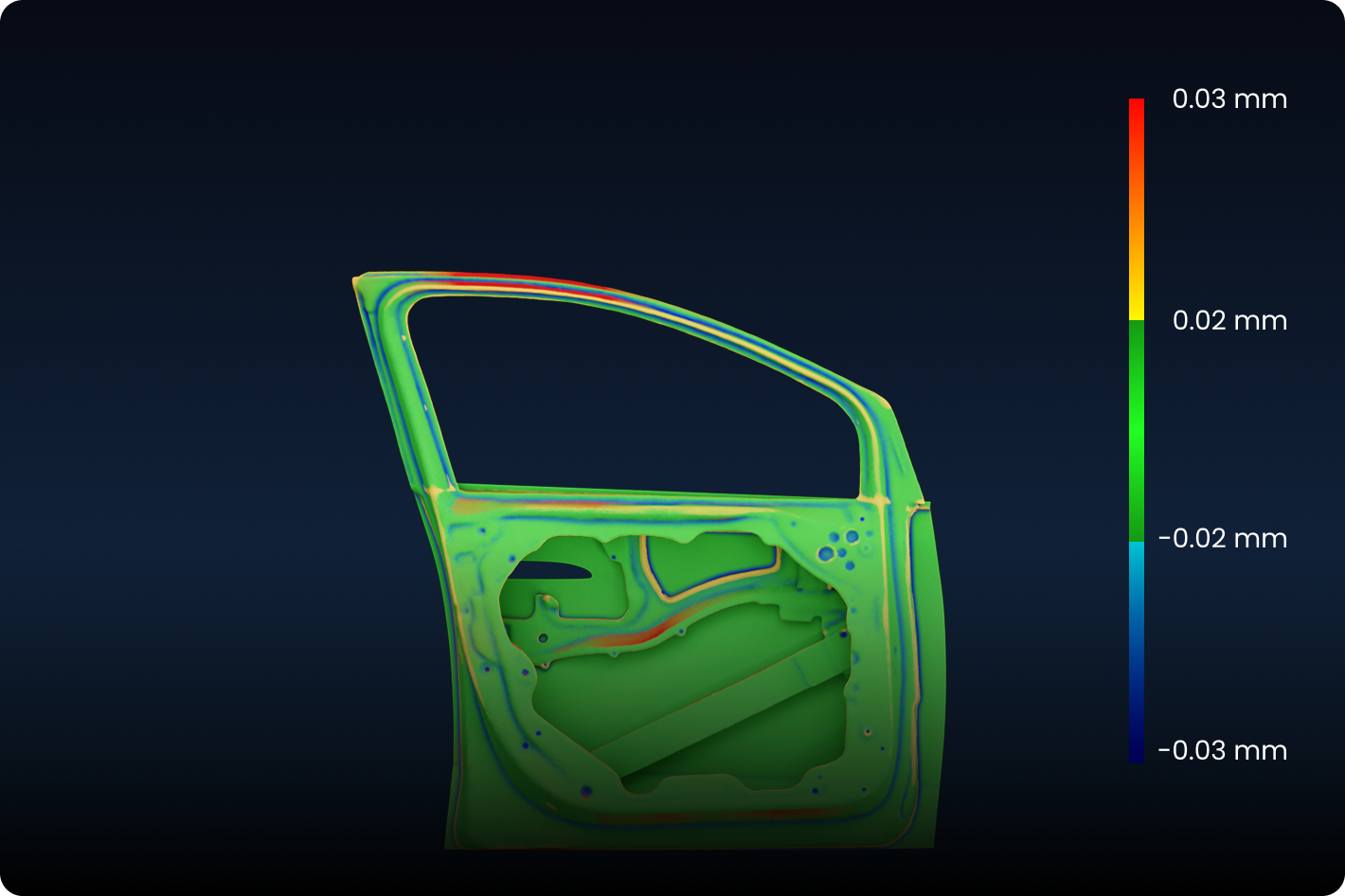

品質管理

複雑な部品も迅速かつ正確に検査。Revo Measureと連携したMetroXシリーズにより、設計要求に対する迅速な検証が可能。逸脱の検出から製品品質の維持までをサポートします。

アディティブ・マニュファクチャリング

複製、修復、再設計のための完璧なデジタルツインを作成。MetroXシリーズが中小サイズの対象物から精密な3Dデータを取得し、アディティブ製造プロセスの精度と効率性を確保します。

ラピッドプロトタイピング

高精度な寸法データで試作開発を確実に進化。MetroXシリーズは試行回数を削減し、時間を節約。初回スキャンから仕様を満たす設計を実現します。

口コミ&評価

"Engineered for precision and versatility, the Revopoint MetroY offers a flexible solution to the capture of small to medium-sized objects. Its industrial-grade blue laser technology provides high-accuracy scanning, making it perfect for applications in design, engineering, and 3D printing."

"For users who require the precision and flexibility needed in professional and industrial environments, Revopoint offers the MetroY series, comprising the MetroY and MetroY Pro."

日本国内最速レビュー

Revopointのチャンネルへ >

MetroX vs. MetroX Pro 比較

品名	MetroX	MetroX Pro
スキャン方式	手持ち＆据え置き
テクノロジー	マルチラインブルーレーザー&フルフィールド構造光スキャン
オブジェクトサイズ	小型、中型
シングルフレーム精度（最大）	0.01 mm
シングルフレーム正確度（最大）	0.02 mm
体積精度	0.025 mm + 0.05 mm × L (m)（L = 計測対象物の長さ）	0.02 mm + 0.04 mm × L (m)（L = 計測対象物の長さ）
点間距離	0.05 mm
動作距離	200 ~ 400 mm
シングルスキャン範囲（最小距離）	160 × 70 mm at 200 mm
シングルスキャン範囲（最大距離）	320 × 215 mm at 400 mm
画角（H×V）	43 × 33°
最小スキャンサイズ	10 × 10 × 10 mm
最大スキャンサイズ	1 × 1 × 1 m
スキャンスピード（最大）	マルチラインブルーレーザー：最大800,000点/秒フルフィールドブルーライト：最大7,000,000点/秒	マルチラインレーザースキャン：最大 2,000,000点/秒フルフィールド構造光スキャン：最大7,000,000点/秒
RGBカメラ解像度	200万画素
カラースキャン	自動ターンテーブルモードのみ
トラッキング方式	特徴、マーカー、全域マーカー
屋外スキャン	不可
3D光源	14本のブルークロスレーザーライン 7本のブルーパラレルレーザーライン 62本ラインのブルーフルフィールド構造光	30本のブルークロスレーザーライン 15本のブルーパラレルレーザーライン 62本ラインのブルーフルフィールド構造光
補助照明	12個のブルーLED
CPU	4コアARM、2.0 GHz
内蔵チップによる演算	深度演算
ボタン	4
最低PC要件	【macOS】・CPU：Apple M1 Pro / Max / Ultra チップ・RAM：16GB 以上【Windows】・CPU：Intel Core i7 第13世代または AMD Ryzen 7 5800 シリーズ・RAM：32GB 以上・GPU：NVIDIA GeForce RTX 3060（VRAM 8GB） ※注： ① CPUの構成が不明な場合は、コア数が8以上、スレッド数が16以上、ベースクロック周波数が2.4GHz以上のものをご確認ください。 ② レーザーラインスキャンモード時のみ、処理の高速化のために専用グラフィックスカード（GPU）が必要です。なお、AMDおよびMac内蔵GPUでの高速化機能には現時点では対応しておりません。	【macOS】・CPU：Apple M3 Pro/M4 チップ・RAM：18GB 以上【Windows】・CPU：Intel Core i7 第13世代または AMD Ryzen 7 5800 シリーズ・RAM：32GB 以上・GPU：NVIDIA GeForce RTX 3060（VRAM 8GB） ※注： ① CPUの構成が不明な場合は、コア数が8以上、スレッド数が16以上、ベースクロック周波数が2.4GHz以上のものをご確認ください。 ② レーザーラインスキャンモード時のみ、処理の高速化のために専用グラフィックスカード（GPU）が必要です。なお、AMDおよびMac内蔵GPUの高速化機能には現時点では対応しておりません。
推奨PC要件	【macOS】・CPU：Apple M2 Pro / Max / Ultra、M3 Pro / Max / Ultra チップ・RAM：24GB 以上【Windows】・CPU：Intel Core i9 第12世代以上・RAM：64GB 以上・GPU：NVIDIA GeForce RTX 4060（VRAM 8GB）以上	【macOS】・CPU：Apple M4 Pro チップ以上・RAM：24GB 以上【Windows】・CPU：Intel Core i9 第12世代以上・RAM：64GB 以上・GPU：NVIDIA GeForce RTX 4060（VRAM 8GB）以上
対応OS	Windows 10/11（64ビット）、macOS 11.0 以上
出力フォーマット	PLY、OBJ、STL、ASC、3MF、GLTF、FBX
3Dプリント用データ出力	✔
接続ポート	USB Type-C	USB Type-C to Type-C

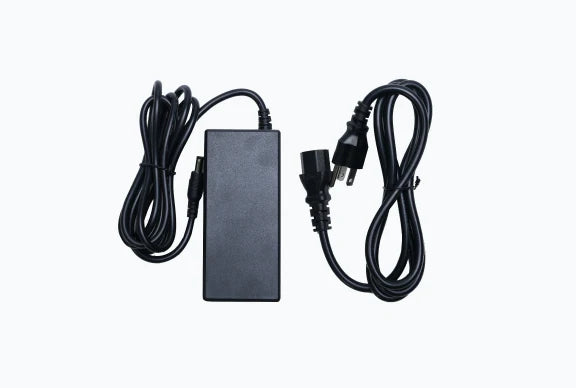

出力電圧	DC 12V、3A
本体重量	508 g
本体寸法（長さ×幅×高さ）	209 × 88 × 44 mm

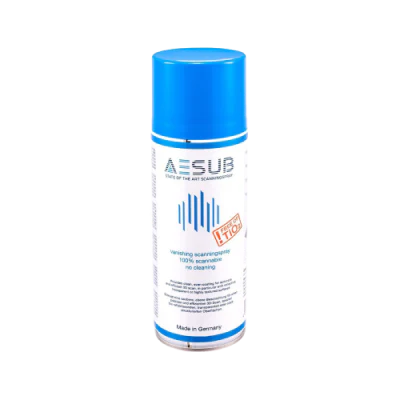

特殊オブジェクトのスキャン	マルチライン・レーザーモードで透明または鏡面をスキャンする場合は、スキャンスプレーをご使用ください。フルフィールド構造光モードで透明・黒色・鏡面・高反射面をスキャンする場合は、スキャンスプレーの使用を推奨します。
スキャナーの校正	可
対応アクセサリー	２軸ターンテーブル、マーカーブロックキット

注意事項：
1．精度とは、同じ角度での複数回の測定値の間での互いのばらつきの小ささを示す尺度です。正確度とは、同じ角度での測定値が「真値」に近い値であることを示す尺度です。これらの値は制御された実験環境で得られたものであり、実際の使用環境では異なる場合があります。
2．クラス2Mレーザー安全性に関する注意事項：
(1) 本製品はクラス2Mレーザープロジェクターを採用しています。至近距離での直視は避けてください。詳細については、クラス2Mレーザー規格文書をご参照ください。
(2) 網膜への損傷を避けるため、レーザービームを拡大する光学機器（例：望遠鏡、カメラレンズ）を通して直視しないでください。
(3) レーザー光の反射を防ぐため、鏡やガラスなどの反射面をレーザービームの経路上に置かないでください。
３．光過敏性発作に関する警告：本製品は点滅光を発します。光過敏性てんかんのある方には不適切な場合があります。
４．CPU構成に関する確認事項： CPUの構成が不明な場合は、コア数が8以上、スレッド数が16以上、ベースクロック周波数が2.4GHz以上の要件を満たしていることをご確認ください。
