高精度製造において、工具、金型、治具の状態は部品の品質、プロセスの再現性、生産効率に直接的な影響を与えます。これらのコンポーネントが時間とともに劣化したり位置がずれたりすると、わずかな偏差でも部品が公差から外れたり、再加工が必要になったりする可能性があります。
従来の検査方法（目視チェック、接触式測定、定期メンテナンスなど）では、変化の初期兆候を捉えることができないことが多く、大幅なダウンタイムが必要になります。ここで3Dスキャンの価値が発揮されます。
3Dスキャンの利点
3Dスキャンは、複雑な形状を検査するための高速、非接触、高精度な手法を提供します。戦略的に使用することで、工具の摩耗パターンの検出、金型の安定性の確認、治具の位置合わせの確認を、生産プロセスへの中断を最小限に抑えながら行うことができます。推測や定期的なメンテナンスに頼るのではなく、製造業者は重要なコンポーネントの現在の状態を反映する実際の表面データにアクセスできるようになります。
工具摩耗の検出
異なる間隔で撮影された高解像度スキャンにより、時間経過による直接比較が可能になります。エンジニアは単一点の測定ではなく、表面全体を評価し、局所的な摩耗、浸食、欠けを特定できます。
このアプローチは、切削工具、プレス金型、成形工具など、エッジ形状と表面仕上げが結果に直接影響を与える工具に特に有用です。Revo Measureなどの検査ソフトウェアで生成される偏差マップは、現在の工具と参照モデルとの差を視覚化し、時間ではなく形状に基づいて摩耗しきい値を定義しやすくします。
金型のずれの監視
金型は熱サイクル、機械的疲労、圧力にさらされ、これらすべてが徐々に変形を引き起こす可能性があります。これらのずれは目視検査では気づかないかもしれませんが、測定可能な部品のばらつきを引き起こす可能性があります。

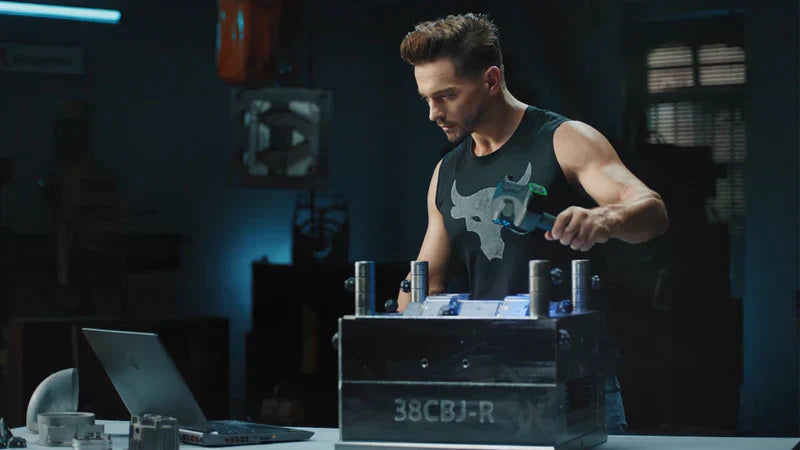

金型キャビティを定期的にスキャンすることで、製造業者は寸法変化を追跡し、金型半体間のミスアライメントを検出し、高精度フィーチャーの精度を評価できます。これにより予防メンテナンスが可能になり、生産バッチ間での品質ドリフトを防ぐことができます。
治具とフィクスチャーの検証
治具とフィクスチャーにおいて、位置合わせは非常に重要です。摩耗した位置決めピンや変形したフィクスチャー表面は、組立精度、穴の位置決め、溶接品質を損なう可能性があります。
3Dスキャンにより、エンジニアは生産ラインから工具を取り外すことなく、フィクスチャー形状を迅速に検証できます。場合によっては、フィクスチャーとインターフェースする部品をスキャンすることで、デジタル適合解析が可能になり、単一ユニットが製造される前に接触問題やミスアライメントを明らかにできます。
検査の実現
これらすべてのワークフローにおいて、検査ソフトウェアは重要です。Revo Measure、Control X、GOM Inspectなどのツールにより、スキャンデータの精密な位置合わせ、CAD比較、偏差マッピング、自動レポート作成が可能になります。
位置合わせは、最適適合アルゴリズムを使用するか、実際の機能的意図を反映するデータム構造に基づいて実行できます。データが位置合わせされると、カラーマップと断面解析により偏差に関する即座の洞察が得られ、トレーサビリティ、品質監査、規制遵守のためにレポートをエクスポートできます。
スキャンが定期チェックのためにオフラインで行われるか、ニアライン/インラインで統合されるかに関わらず、推測を減らし、根本原因分析を高速化します。ペースの速い環境では、工具の問題やフィクスチャーのミスアライメントを迅速に診断することで、スクラップ率の低下とダウンタイムの削減につながります。
時間とともにスキャンデータを取得・比較することで、製造業者は反応的メンテナンスから予測モデルへ移行できます。これにより、工具や金型の劣化傾向を早期に特定し、予期しないダウンタイムを削減し、工具寿命を延長できます。高混合や規制環境では、スキャンデータとレポートをアーカイブして、トレーサビリティ、顧客監査、ISO 9001やIATF 16949などの規格への準拠をサポートできます。
高混合または大量生産オペレーションにおいて、3Dスキャンは労働集約的な検査に代わるスケーラブルな代替手段です。MetroYシリーズやTrackitなどのスキャナーをメンテナンスとQCルーチンに統合することで、製造業者は工具状態により大きな可視性を得て、検出されない欠陥のリスクを削減できます。
これにより、部品品質の向上だけでなく、より予測可能な生産と長い工具寿命もサポートされます。
