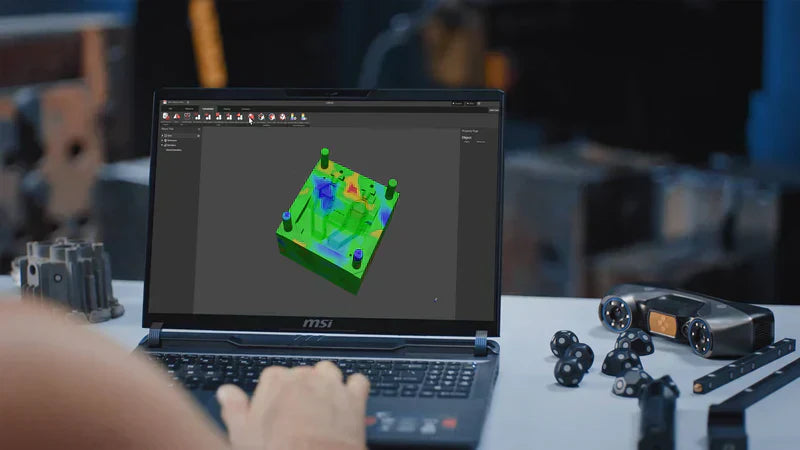

交換部品のスキャンで3Dプリントの納期を短縮する方法

交換部品が破損した際、その遅延の原因がプリンターにあることはめったにありません。通常、それはゼロからの形状の再作成、欠落している図面の対応、あるいは最初のプロトタイプがフィットしなかった後の不正確な寸法の修正が必要になったときに始まります。だからこそ、3Dプリントの迅速な納期はスキャン段階に大きく左右されます。最初に部品を適切に捉えることができれば、その後のすべての作業（リバースエンジニアリング、CADクリーンアップ、プリント準備、フィットテスト、最終生産）がスピードアップします。

実際の修理や製造の現場において、これが最も重要になるのは、部品がすでに廃盤になっている場合、摩耗している場合、破損している場合、あるいは手動の測定ツールだけでは効率的に測定できないほど複雑である場合です。3Dスキャナーは、実際の部品形状を捉えることで当て推量を減らし、物理的オブジェクトからデジタルモデルへの移行における試行錯誤を大幅に削減します。メンテナンスチーム、製品開発者、アフターマーケット供給業者、エンジニアリングワークショップにとって、これは多くの場合、ダウンタイムの短縮と、より再現性の高い交換部品ワークフローを意味します。

交換部品のスキャンが納期を短縮する理由

交換部品のプロジェクトが遅くなりがちなのは、開始時の情報が不完全だからです。手動での測定では、微妙な曲線、壁面の移行部、凹んだ特徴、そして嵌合（かんごう）関係を見落とすことがあります。写真はさらに信頼性が低いです。スキャンは、実際の部品のデジタルリファレンスを作成することでこれを解決し、それを洗練させたり、再構築したり、プリント用に準備したりすることができます。

これはリバースエンジニアリングにおいて特に有用です。エンジニアは手探りでモデリングするのではなく、スキャンされたメッシュを形状のリファレンスとして作業を進め、CADで重要な特徴を再構築し、より効率的にプリントを検証できます。また、スキャンは将来の使用のために部品をデジタル保存するのにも役立ちます。これは、レトロ機器、車両のレストア、現場での修理、および少量生産の補修用部品にとって非常に価値があります。

完全な部品ではなく、重要な形状から始める

スキャンからプリントまでのワークフローにおける最大の間違いの一つは、すべての表面を同等に重要視することです。実際には、一部の領域は他の領域よりもはるかに重要です。ボルト穴、位置決め面、クリップ、溝、エッジ、タブ、および嵌合面は、通常、部品がフィットして機能するかどうかを決定します。装飾面や摩耗した外側の輪郭は、多くの場合、それほど重要ではありません。

より迅速なワークフローは、どの特徴がアセンブリを制御しているかを特定することから始まります。それが明確になると、スキャン計画が簡単になります。完全なカバレッジが必要な場所、追加のパスが必要な場所、および生のメッシュデータに頼るよりもCADで描き直した方が良い場所が分かるようになります。このアプローチにより、不要な作業が減り、モデルを単なる視覚的な完全性ではなく機能に集中させることができます。

表面処理は、ほとんどの人が予想する以上にスキャンのスピードに影響する

ずさんな表面処理は、スキャンデータの処理が遅くなる最も一般的な理由の1つです。ホコリ、油分、光沢、透明度、および不安定な位置決めはすべて、ノイズの多い、または不完全なスキャンを引き起こす可能性があります。そのノイズは、結果的にメッシュのクリーンアップの長期化、追加の再スキャン、およびより多くの再構築作業につながります。

より迅速な結果を得るためには、まず部品をきれいにし、適切に安定させることが重要です。オブジェクトに信頼性の高いトラッキングを行うための十分な形状がない場合は、マーカーを使用します。表面が透明または高反射性であり、スキャナーが必要とする場合は、スキャンスプレーを塗布します。優れた準備は単なる品質向上ステップではなく、時間を節約するステップです。

部品の形状に適したスキャン戦略を使用する

ハンドヘルドスキャン、ターンテーブルスキャン、マルチパスキャプチャのどれを選択するかは、部品自体に依存すべきです。アクセスしやすい表面を持つ小さな部品は、モーションが制御されており再現性があるため、ターンテーブルスキャンの恩恵を多く受けます。中型サイズの部品や、扱いにくい形状を持つコンポーネントは、通常、ハンドヘルド方式で処理する方が適しています。深い凹み、アンダーカット、通気孔、隠れた接触面などは、どの方法を使用しても複数回のパスが必要になる場合があります。

目的は、単に完全に見えるモデルをキャプチャすることではありません。交換部品を自信を持って再構築またはプリントするために十分な信頼性の高いデータをキャプチャすることです。それは多くの場合、特に部品に深い穴、ブラケット、リブ、または取り付けに影響するインターフェースが含まれている場合、重要な領域を複数の角度からスキャンすることを意味します。

メッシュデータは便利だが、時間を節約するのは多くの場合、編集可能なCADである

ほとんどのスキャナーは、STLやOBJなどのメッシュデータを出力します。これは視覚化、検査、そして場合によっては直接プリントするのに役立ちますが、機能的な交換部品にとって必ずしも最も速い最終形式とは限りません。部品に壁の変更、穴の調整、ミラーリングされた修理、またはフィット感に敏感な編集が必要な場合、メッシュからCADモデルに再構築する方が、長期的には効率的であることがよくあります。

最も速いワークフローは、通常、両方の方法を組み合わせます。スキャンが有機的な形状、複合曲線、測定が困難な移行部をキャプチャし、単純な機械的特徴はCADで直接再構築されます。これにより、寸法制御が向上し、生のメッシュを本来意図されていない変更に無理やり適応させようとして失われる時間を削減できます。

スキャンからプリントまでのプロジェクトを遅らせる一般的な要因

交換部品のワークフローでは、いくつかの問題が繰り返し発生します。深い穴や密閉された領域は完全にスキャンできない場合があります。光沢のある表面は不安定なデータを作成する可能性があります。非常に高密度のメッシュはモデリングソフトウェアを遅くする可能性があります。摩耗した部品や破損した部品は、意図した形状を再構築するのではなく、破損したジオメトリをコピーしたくなる誘惑に駆られます。また、優れたスキャンであっても、迅速な物理プロトタイプのチェックをスキップすると、後で避けられた遅延につながる可能性があります。

これらの問題を回避する最善の方法は、スキャンを単なるデータキャプチャではなく、エンジニアリングの一部として扱うことです。スキャンは、単なる視覚的に完全なデジタルモデルではなく、使用可能な交換部品という最終目標をサポートするものでなければなりません。

高精度な交換部品ワークフローを実現する「Revopoint MetroY Ultra」

「MetroY Ultra」は、交換部品のワークフローにおいて、より高い測定の信頼性、強力な工業的パフォーマンス、およびより高度なスキャンモードが求められる場合に最適な選択肢です。小型から中型のワークピース向けに設計されており、0.015 mm + 物体長(m)×0.04 mmの体積精度、最大3,000,000点/秒のマルチライレーザースキャン、最大7,000,000点/秒のフルフィールド構造化光スキャンを実現しています。また、最大90 fpsのスキャン速度もサポートしています。

これにより、公差、特徴の定義、および再現性が重要となる部品のリバースエンジニアリングに特に適しています。深い穴のキャプチャや自動ターンテーブルモードを含む5つのスキャンモードは、より複雑な部品における再スキャンの削減に役立ちます。検査や寸法の検証も必要とする企業向けに、CMMエディションではボールプレートとRevo Measureのサポートが追加されており、MetroY Ultraは工業用修理、治具、エンジニアリング検証のワークフローに特に適したものとなっています。

実用的な中小型部品のキャプチャを実現する「Revopoint MetroY」および「MetroY Pro」

「MetroY」および「MetroY Pro」は、より検査に特化したセットアップに移行することなく、詳細なブルースターターキャプチャを必要とする中小型の交換部品に適しています。どちらもポータブルなワークフローをサポートしており、MetroY Proはさらにフルフィールド構造化光と自動ターンテーブルスキャンも提供します。体積精度は 0.02 mm + 0.04 mm × 物体長 (m) です。マルチライレーザーモードでのスキャン速度は最大2,000,000点/秒、フルフィールドブルーライトモードでは最大7,000,000点/秒に達します。

この製品群は、一般的なリバースエンジニアリング、交換用ハウジング、クリップ、ブラケット、成形部品、および中程度の詳細を持つ機械部品に最適です。MetroY Proは、レーザーモードと構造化光モードの両方の恩恵を受ける、複雑なジオメトリや特徴豊かな表面を持つ部品を含む場合に特に有用です。ウルトラクラスに踏み込むことなく、有能なブルーレーザーワークフローを求めるチームにとって、実用的な中道を行くオプションです。

柔軟な交換部品と汎用スキャンを実現する「Revopoint POP 4」

「POP 4」は、工業用の交換部品にとどまらずワークフローが広がるユーザー向けの、より汎用性の高いスキャナーです。ブルーマルチライレーザー、近赤外線フルフィールド構造化光、VCSEL構造化光を組み合わせた5モードシステムを採用しています。体積精度は 0.03 mm + 物体長(m)×0.05 mm、マルチライレーザーのスキャン速度は最大105 fps、最大100,000ルクスの屋外スキャンをサポートしています。

交換部品の作業において、POP 4は、より大きなオブジェクト、人、プロトタイプ、芸術的フォーム、またはフィールドの被写体もスキャンする必要がある場合に役立ちます。AIオブジェクトセグメンテーション、カラースキャン、ハイブリッドHDワークフローをサポートしており、さまざまなアプリケーションでより柔軟に対応できます。修理部品と、より広範なデザインやコンテンツキャプチャの両方が含まれる場合、POP 4はそのより広い機能を1台のデバイスで提供します。

小型部品や微細ディテールのジオメトリに向けた「Revopoint MINI 2」

「MINI 2」は、交換部品が小さく、カバレッジ範囲よりも微細なジオメトリが重要な場合に、より強力な選択肢となります。デュアルカメラブルー構造化光を使用し、最大0.02 mmの単一フレーム精度、120〜250 mmの作業距離、最大16 fpsのスキャン速度を提供します。小型オブジェクト向けに設計されており、コネクタ、クリップ、ジュエリーサイズのコンポーネント、ミニチュア部品、その他の詳細なアイテムに最適です。

これにより、大型のスキャナーでは小さなエッジを見落とす可能性がある場合や、スキャンボリュームよりも高密度のディテールが重要な場合に、MINI 2が役立ちます。コンパクトな部品、詳細な表面、または複雑な小型オブジェクトのリバースエンジニアリングを含む修理ワークフローにおいて、MINI 2は中型部品を中心に構築されたスキャナーよりも適切なキャプチャ条件を提供します。

手頃なリバースエンジニアリングと修理ワークフローを実現する「Revopoint INSPIRE 2」

「INSPIRE 2」は、交換部品、リバースエンジニアリング、3Dプリントを手頃な価格でありながら高性能で行いたいユーザーにとって、強力な選択肢です。赤外線構造化光と11本の平行な赤外線レーザーラインを組み合わせ、特徴、マーカー、グローバルマーカーのトラッキングをサポートし、体積精度は0.05 mm + 物体長(m)×0.1 mmです。また、適切な条件下では最大20,000ルクスの屋外操作もサポートしています。

修理を中心に行うユーザーにとって、INSPIRE 2は混合環境、特に異なる表面タイプを持つ中小型部品のスキャン時にうまく機能します。また、カラースキャン、Wi-Fi 6接続、プリント準備完了のエクスポート形式などの便利な機能を犠牲にすることなく、スキャンからプリントまでのワークフローへのより身近なエントリーポイントを求めるチームにとっても実用的なオプションです。これにより、ワークショップ、メイカー、教育環境、および複雑度の低い交換部品のジョブを処理する企業に適しています。

キャプチャ後にスキャンからプリントへと迅速に移行する方法

スキャンが完了したら、無駄な作業を増やすのではなく、正しい決定を下すことがスピードにつながります。メッシュは必要な場所だけをクリーンアップします。破損または摩耗した機能は、欠陥をコピーするのではなく、エンジニアリングの意図を持って再構築します。穴、平面、取り付けインターフェース、および繰り返される機械的特徴にはCADを使用します。部品のフィット感が重要な場合は、最終的な材料選択や仕上げに時間を投資する前に、簡単なプロトタイプをプリントします。

この段階は、多くのプロジェクトが加速するか、行き詰まるかの分かれ道となります。スキャンをリファレンスとして使用し、選択的に再構築するチームは、元のメッシュのすべてのポリゴンを維持しようとするチームよりも速く作業を進めることができます。このワークフローの目的は、完璧なスキャンファイルを作成することではありません。フィットして機能する交換部品を作成することです。

より迅速な交換部品スキャンのためのベストプラクティス

• スキャン前にフィット感を制御する特徴を特定する
• キャプチャする前に部品を清掃し、安定させる
• 表面が必要とする場合はマーカーやスプレーを使用する
• 重要なインターフェースを複数の角度からスキャンする
• より良い制御のために、CADで単純な特徴を描き直す
• 最終生産の前にフィット感を検証するために、早期にプロトタイプを作成する

これらのステップにより、後からの手戻りの量が減り、スキャンからプリントまでのワークフロー全体がより予測可能になります。

結論

交換部品の3Dプリント納期を短縮するためには、より優れたスキャンの意思決定から始まります。部品が正確にキャプチャされると、リバースエンジニアリングプロセスが容易になり、CAD作業がより集中したものになり、失敗したプロトタイプの数が減少します。それこそが、修理や製造のワークフローにおいて実際に時間を節約するものです。

適切なスキャナーは、最も頻繁に扱う部品の種類によって異なります。より高い測定の信頼性と工業的検証が最も重要である場合は、「MetroY Ultra」が最適です。「MetroY」および「MetroY Pro」は、中小型の交換部品に対する実用的なブルーレーザーワークフローに適合します。「POP 4」は、修理、設計、および汎用スキャン全体の柔軟性が重要な場合に理想的です。「MINI 2」は、微細なディテールの要件を持つ小型部品に適した選択肢です。「INSPIRE 2」は、実用的な修理のユースケースを広範囲にカバーしながら、リバースエンジニアリングおよびスキャン・ツー・プリントのワークフローへのアクセスしやすい方法をユーザーに提供します。スキャナーがジョブに適切にマッチしているとき、より迅速な納期の達成ははるかに容易になります。
