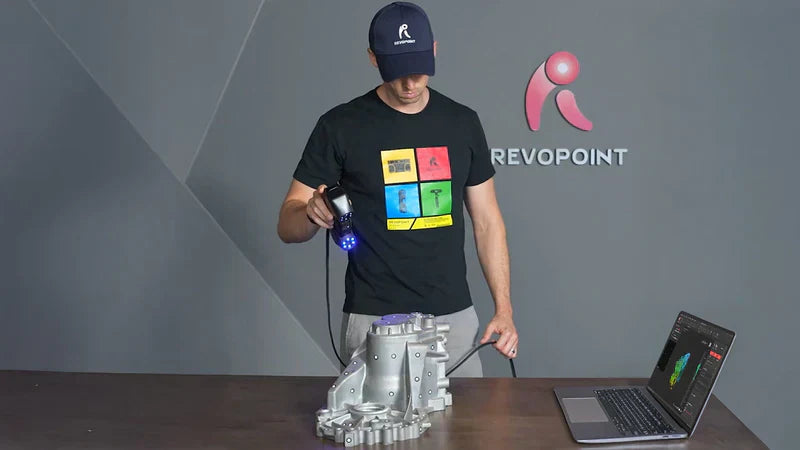

再現性の高い3D検査ワークフローを構築する方法

製造業において、検査の信頼性はそれを支えるプロセスに依存します。高性能な3Dスキャナーを使用しても、一貫したデータ収集を保証する厳格なワークフローがなければ、さまざまな要因で欠陥を見逃す可能性があります。

幸いなことに、再現性のあるワークフローの構築は非常にシンプルです。スキャン、処理、レビューの方法を明確に構造化するだけで済みます。本記事では、常に一貫性を確保するための検査体制の構築方法について解説します。

1. 明確な検査目的の設定

再現性のある検査ワークフローの第一歩は、検査目的を明確に定義することです。具体的には、測定が必要な箇所、許容公差（トレランス）、そして精度を確認するためにスキャンデータを何と比較するかを決定します。

例えば、加工されたブラケットを検査する場合、まず「何を検証するか」を決めます。穴の間隔、平坦度、あるいは全体の変形など、要件に応じて決定します。これにより、オペレーターがその場で場当たり的な判断を下すのを防ぎ、スキャンの構成を最適化できます。

2. スキャン環境の標準化

たとえ最高精度の3Dスキャナーを使用しても、スキャンエリアの条件が異なれば結果も異なります。これを防ぐには、環境設定のガイドラインを明確にする必要があります。

考慮すべき項目：

• 照明： 安定した拡散光を使用し、対象物を均一に照らします。
• 距離： スキャナーと対象物の距離を一定に保ちます。ジグや三脚、あるいは設置位置をマーキングすることで固定化できます。
• 配置： 対象物を毎回同じ位置に配置します。治具（フィクスチャ）や位置決めラインの使用が有効です。

マーカーの使用

対象物の表面に特徴が少ない（平坦な面が多い）場合は、マーカー（ターゲットシール）が必要です。一貫性を高めるためには、対象物に直接貼るよりも、周囲にマーカーを配置した固定環境を構築するのが理想的です。直接貼る必要がある場合は、貼付位置を指定したリファレンス写真を用意してください。

スキャンスプレーの使用

光沢面、黒色、または透明なワークの場合、スキャンスプレーが必要になることがあります。塗布の厚みを一定にするため、噴射距離、スプレーを動かす経路、噴射時間を規定してください。

3. スキャン設定の一貫性

スキャン設定が異なると、データの再現性に大きく影響します。精度、露出、トラッキング/アライメント方式などは、すべてのスキャンで共通の設定を使用することが不可欠です。

4. スキャンプロセスの標準化

環境や設定を固定しても、オペレーターの動かし方一つで不一致が生じることがあります。

• スキャンパスの指定： 移動方向、オーバーラップ率、表面を取り込む順序をパターン化します。複雑な部品の場合は、フリーハンドではなく「上面→側面→底面」のように工程を分割します。
• 動作パラメータの定義： スキャン速度、入射角、スタンドオフ距離（離隔距離）を一定に保ちます。速度が速すぎるとデータ密度が低下し、角度が不安定だとトラッキング精度に悪影響を及ぼします。

5. ポストプロセスの定義

点群の合成（フュージョン）やメッシュ化の設定も、検査目的に合わせて定義する必要があります。

• 注意点： 平滑化（スムージング）、穴埋め、間引き（簡素化）などの設定は慎重に行う必要があります。しきい値を高く設定しすぎると、微細だが重要な偏差や詳細データが消失してしまう恐れがあるからです。

6. 比較のための安定したリファレンスの使用

スキャンデータが処理されたら、リファレンスモデルと比較して基準を満たしているか確認します。

• リファレンス： 理想的にはCADデータを使用します。CADがない場合は、過去の合格ロットのスキャンデータを基準にします。
• Revo Measure等のソフトウェアでの検証：

1. 偏差ヒートマップ： 基準との違いを視覚的に素早く把握。
2. 断面解析： 特定の平面に沿った正確な寸法確認。
3. 幾何公差（GD&T）解析： 平坦度、円筒度、位置度などの高度な検証。

7. 検査結果のドキュメント化（記録）

検査は記録して初めて完了します。再現性のあるワークフローには、結果だけでなく「どのような条件で生成されたか」を含むレポート形式が必要です。

レポートに含めるべき項目：

• スキャナーのモデルと設定
• オペレーター名
• アライメント方法とポストプロセス手順
• 偏差マップと主要な測定値
• 異常や予期せぬ形状に関するメモ

これにより、別のエンジニアが後日確認しても文脈を失わずに監査や再現が可能になります。

8. 継続的な改善の実施

構築したワークフローから得られるデータを活用して、製造プロセス自体を改善します。

• 複数の検査で特定の方向に偏差がドリフトしている場合 → 工具の摩耗が原因の可能性があります。
• ロット間で穴の位置がばらつく場合 → 治具のアライメント調整が必要です。

トレンドを分析することで、問題の根本原因を特定し、欠陥の連鎖を未然に防ぐことができます。

---

まとめ：再現性こそが品質管理

MetroYシリーズやTrackitのような3Dスキャナーは極めて高い精度を誇りますが、精度だけでは信頼性は担保できません。「再現性」があって初めて信頼が生まれます。測定目的から改善アクションまでを標準化することで、オペレーターや環境に左右されない、真に正確な検査が可能になります。
