3Dスキャン環境に最適なターンテーブルの選び方

3Dスキャニングにおいて、適切なターンテーブルを選択することは、スキャン精度と効率を大幅に向上させる鍵となります。しかし、どのように選べばよいのでしょうか？本記事では、そのポイントを解説します。

耐荷重：スキャンの安定性を支える基盤

ターンテーブルは、対象物を載せた状態でスムーズに回転しなければなりません。プラットフォームが耐荷重の限界に近いと、スキャン動作が不安定になることがあります。

良いヒント： 対象物の重量ギリギリで購入するのではなく、安全マージン（余裕）を持たせるようにしましょう。これは、対象物の重量バランスが偏っている場合や、スキャン中に固定用の治具や素材が必要な場合に特に重要です。

• 軽量な物： コンパクトなターンテーブルで十分な場合が多いです。
• 重量物： 大型で電動のプラットフォームを選択するのが賢明です。

回転の滑らかさと速度の重要性

ターンテーブルには、滑らかで安定した回転が求められます。突然の停止や振動、不均一な動きは、スキャナーがトラッキング（追跡）を維持するのを難しくします。

また、回転速度も対象物とスキャナーに合わせる必要があります。小さく詳細な対象物は低速回転が適しており、大きくトラッキングが容易な形状は、ある程度の速度でも対応可能です。一般的に、スピードよりも「安定した動き」が重要です。

細長い形状の対象物にはより慎重な扱いが必要です。場合によっては、連続回転させるよりも、片面をスキャンして180度回転させ、反対側をスキャンする方が良い結果を得られることもあります。

手動、電動、そして2軸式

• 手動式： シンプルでコスト効率が高く、小型の作業に適しています。マットな表面やマーカーを用いた位置合わせと組み合わせると効果的です。
• 電動式： 一貫した回転を求めるユーザーや、作業の手間を減らしたいユーザーに最適です。
• 2軸式： 回転に加えて傾斜（ティルト）機能を追加したものです。水平スキャンだけでは捉えきれない小さな対象物に対し、対象物を頻繁に配置し直すことなく、より多くの面をスキャナーに露出させることができます。
• 大型タイプ： より幅広く、重く、扱いにくい対象物に対し、強力なサポートとスムーズな回転を提供します。

傾斜（ティルト）はいつ役立つのか？

傾斜機能は主に小型の対象物に有効です。隠れた面を可視化し、手作業による配置換えを減らすことができます。ただし、対象物がスキャナーから遠ざかるように傾くと、距離が離れて詳細なデータが落ちる可能性があります。

大きくて重い対象物の場合は、プラットフォームを水平に保つ方が得策です。その場合、ターンテーブルを傾けるのではなく、スキャナー側を傾けたり動かしたりする方が効果的です。

セットアップの重要性：マーカー、照明、表面仕上げ

どんなに良いターンテーブルを使っても、周囲の環境設定が重要です。以下の対策が大きな差を生みます。

• マット（非光沢）な表面を使用する
• 必要に応じてマーカーをランダムに配置する
• 対象物が滑らないように固定する
• 背景をシンプルにする
• 柔らかく均一な照明を使用する

これらは、黒色、光沢がある、特徴が少ない、または繰り返しパターンがある表面をスキャンする場合に特に有効です。

Revopointのターンテーブル製品ラインナップ

Revopointでは、さまざまな対象物サイズや用途に合わせたターンテーブルを提供しています。

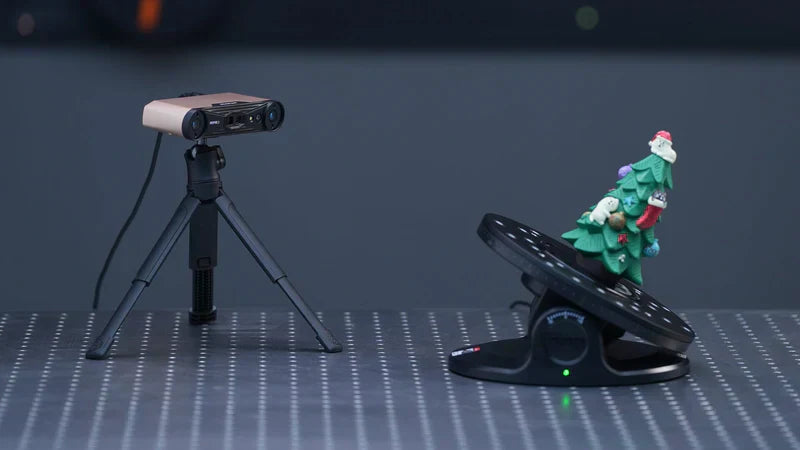

1. 2軸ターンテーブル（Dual-axis Turntable）

小型の対象物や、角度の柔軟性が求められる作業に設計されています。

• 特徴： 360°回転、±30°の傾斜、速度調整可能。
• 適した対象： 部品、模型、コレクション、詳細な製品スキャンなど。

2. 電動大型ターンテーブル（Electric Large Turntable）

より広いプラットフォームとサポートが必要な中〜大型の対象物に適しています。

• 特徴： 直径500mm、リモコンまたはアプリ制御で回転調整が可能。
• 適した対象： 重めの製品サンプル、プロップ（小道具）、彫刻など。

3. 大型ターンテーブル（Large Turntable）

より重量のあるワークに対応する高耐久モデルです。

• 特徴： 耐荷重200kg。スムーズな回転と安定性を重視。
• 適した対象： 大型コンポーネント、機器パーツ、要求の高いスキャニングタスク。

結論

3Dスキャニング用のターンテーブル選びは、対象物、使用するスキャナー、そしてワークフローをマッチさせることが重要です。サイズ、耐荷重、回転品質、そして傾斜制御のすべてが最終的な結果に影響を与えます。

小型の対象物にはコンパクトなソリューションを、中型以上の重い対象物には大型の電動プラットフォームを選択してください。Revopointのターンテーブルラインナップは、これらの多様なニーズに応えるよう設計されています。適切なターンテーブルを使用することで、3Dスキャニングのプロセスはより安定し、効率的で信頼性の高いものになるでしょう。
