小規模製造業のための3Dスキャニングワークフロー構築方法

正確性、再現性、そしてワークフロー効率は、適切な3Dスキャニングアプローチを採用することで、小規模製造業者にとって手の届く範囲にあります。目的に適したセットアップ—正確なハードウェア、直感的なソフトウェア、そして可能な限りの自動化を組み合わせることで—複雑な物理コンポーネントを設計、検査、生産に対応した詳細なデジタル資産に変換することができます。合理化されたスキャニングワークフローは、開発サイクルを加速するだけでなく、一貫した品質と信頼性のある文書化を保証し、大規模なチームや過剰なリソースを必要とせずに新たな生産性レベルを実現します。

基盤の構築：戦略的ワークフロープランニング

回復力のある3Dスキャニングプロセスの構築は、生産目標を明確に概説することから始まります。リバースエンジニアリング用のカスタムコンポーネントのデジタル化、CAD標準に対する小ロットの検証、または将来の参照のための複雑な部品のアーカイブ化など、お客様のワークフローは最小限の摩擦でこれらの目標をサポートする必要があります。小規模製造業で一般的な多様な幾何学形状—歯車、ハウジング、ブラケット、オーダーメイド組み立て品など—に対しては、柔軟なスキャナーとモジュラーワークフローが不可欠です。

製造要求に合致する技術の選択

適切な3Dスキャナーの選択は極めて重要です。Revopointのような多線青色レーザースキャナー、MetroY と MetroY Pro は、労働集約的な準備なしに様々な表面や形状を処理するために必要な汎用性と精度を提供します。MetroYは、平面、細かい特徴、深い凹部の専用モードでハンドヘルドスキャニングをカバーし、一方 MetroY Pro はフルフィールド構造光と自動ターンテーブル機能を追加して、自動化された、マーカーフリーワークフローを実現します。この二重性により、簡単な部品と複雑な部品の両方が効率的にキャプチャされ、手動介入を減らし、高いデータ忠実度を維持します。

3Dスキャニングプロセスの最適化

合理化されたプロセスは、一貫したオブジェクト準備、校正、スキャニング技術に基づいて構築されます：

準備：
各部品を清潔にし、必要に応じて反射面に軽いマットスプレーを適用します。繰り返し可能な位置決めのために、治具や自動ターンテーブルを使用して部品を固定します。

校正：
定期的な再校正により測定の信頼性を確保します、特に異なる材料タイプをスキャンするときや、ワークショップとオフィス環境間を移動するときには重要です。

スキャニング：
リアルタイムフィードバックを使用してスキャンカバレッジを監視し、パラメータをその場で調整します。MetroY Pro のワイヤレス操作と Wi-Fi 6 接続は、より大きな可動性と瞬時のデータ視覚化をサポートし、プロトタイプや小規模生産ランをスキャンする際に非常に価値があります。

データ処理とデジタルモデルの精密化

スキャン後、生のポイントクラウドやメッシュは使用可能性を確実にするために処理が必要です：

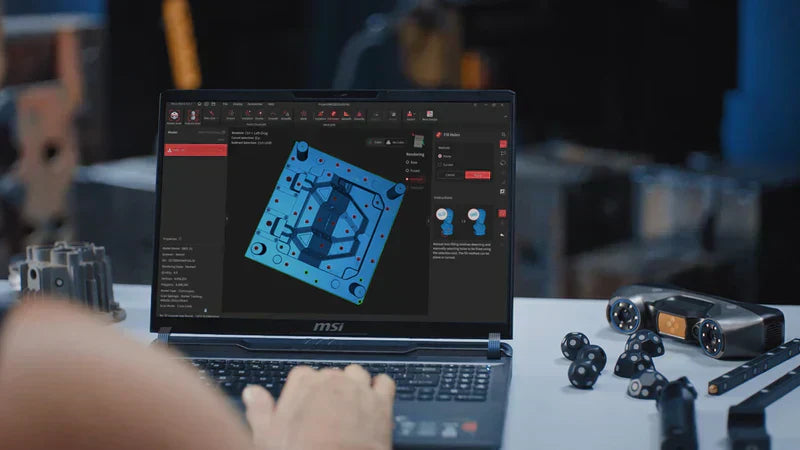

Revo Metro のようなソフトウェアを活用してスキャンデータの位置合わせ、結合、編集を行います。自動化されたメッシュクリーンアップ、穴埋め、簡略化により、手動の作業負荷を削減し、下流での使用に向けてファイルを準備します。

スキャンからCADへの変換については、Revo Designがメッシュまたはポイントクラウドデータを編集可能なCADモデルに変換し、下流の設計と製造プロセスを合理化します。一方、Revo Measureは検査と品質管理用に設計されており、ワークフロー全体を通じた正確な測定をサポートするために寸法チェック、偏差分析、レポート機能を提供します。両ツールとも、STL、OBJ、PLYなどの一般的なメッシュファイル形式と互換性があり、3Dプリンティングからデジタルアーカイブまでの様々なアプリケーションに対応します。

小規模製造業務との3Dスキャニング統合

効率的なワークフローは、単に部品をデジタル化することだけではありません；それは3Dスキャニングを製造生産エコシステム全体に組み込むことです：

リバースエンジニアリング：
レガシーまたはワンオフ部品をキャプチャし、元の図面がなくても再設計や生産用のCADに変換します。

品質管理：
物理部品とデジタルモデルを迅速に比較し、偏差を特定し、スキャンデータから直接検査レポートを生成します。

迅速なプロトタイピング：
プロトタイプをキャプチャ、修正、製造することで設計反復を加速し、寸法忠実度に対する信頼を得ます。

デジタル資産管理：
将来の参照、コンプライアンス、または顧客サポートのための部品、ツール、組み立て品の検索可能で共有可能なアーカイブを構築します。

MetroY と MetroY Pro は、これらのシナリオを小企業にとってアクセス可能にし、産業グレードの精度、複数のスキャンモード、自動化対応のアクセサリーを提供し—すべて限られたスペースのワークショップやオフィスに適した形状要因で実現します。

MetroY と MetroY Pro：小規模製造業のための主要な利点

ワークフロー用の3Dスキャニング技術を選択する際、MetroY と MetroY Pro は柔軟性、精度、使いやすさのバランスの取れたブレンドを提供します：

複数のスキャンモード：
MetroY：平面、詳細、深い特徴部品の包括的カバレージのためのクロスライン、パラレルライン、シングルラインレーザースキャニング。
MetroY Pro：高速、マーカーフリー、ハンズオフスキャニングのためのフルフィールド構造光と自動ターンテーブルモードを追加。

高速高精度：
最大170万点/秒（レーザーモード）および最大700万点/秒（構造光）。
最大0.02 mm + 0.04 mm x L（オブジェクト長）の体積精度、最小の特徴まで捉えます。

ワイヤレススキャニング：
リアルタイム、ケーブルフリー操作のためのWi-Fi 6接続—動的な工場フロアやチーム間の協力に理想的。

直感的なソフトウェアエコシステム：

• スキャン処理とメッシュ編集のためのRevo Metro
• スキャンからCADワークフローとリバースエンジニアリングのためのRevo Design
• 迅速な計測と検査のためのRevo Measure

自動化アクセサリー：
デュアル軸ターンテーブルは自動360°スキャニングを可能にし、手動労力を削減し、再現性を確保します。

色とテクスチャスキャニング：
MetroY Pro のHD RGBカメラ（自動ターンテーブルモード）は、リアルな視覚化と合理化されたレポートのためのカラースキャニングをサポートします。

ユーザー重視の設計：
軽量、ポータブル、製造、設計、品質部門での日常使用のために人間工学的に設計されています。

MetroY と MetroY Pro FAQ

MetroY と MetroY Pro に最適なオブジェクトの種類は何ですか？
両スキャナーは、小さいからミディアムサイズの部品、機械加工コンポーネント、歯車組み立て品、成形品、宝石、電子機器など、10 × 10 × 10 mmから1 × 1 × 1 mまでの推奨スキャンサイズで最適化されています。

マーカーやスキャンスプレーを使用する必要がありますか？
ほとんどの不透明な物体では、光沢のある表面や暗い表面でもスキャンスプレーは必要ありません。マーカーはレーザースキャンモードでは必要ですが、MetroY Proの構造光と自動ターンテーブルモードは、互換性のあるオブジェクトにマーカーフリーワークフローを可能にします。

スキャンデータの処理とエクスポート方法は？
Revopointの無料Revo Metroソフトウェアにより、ユーザーはモデルをスキャン、位置合わせ、結合、編集し、PLY、OBJ、STL、FBX、GLTF、3MFなどの形式でエクスポートできます—主要なCAD、3Dプリンティング、視覚化プラットフォームと互換性があります。

MetroY または MetroY Pro を自動スキャニングに使用できますか？
はい、MetroY Proは完全自動、360°スキャニングのためのデュアル軸ターンテーブル統合をサポートし、バッチ処理と繰り返し検査に理想的です。

必要なコンピュータハードウェアのレベルは？
最適なパフォーマンスのため、少なくともIntel i7またはAMD Ryzen 7、32GB RAM、NVIDIA RTX 3060 GPU（8GB）以上を搭載した最新世代のコンピュータが推奨されます。完全な詳細については、Revopointの公式仕様をご覧ください。

カラースキャンは可能ですか？
MetroY Proは自動ターンテーブルモードでカラースキャニングを可能にし、強化された視覚化とドキュメント作成のためのサーフェステクスチャをキャプチャします。

ワイヤレス操作は利用可能ですか？
両モデルとも、ワークショップまたはラボ環境での機動性と柔軟性を向上させるリアルタイムワイヤレススキャニングのためのWi-Fi 6をサポートしています。

ソフトウェアライセンスは含まれていますか？
Revo Metroスキャニングソフトウェアは購入時に無料で含まれています。Revo DesignやRevo Measureなどの追加の高度なモジュールは、選択されたバンドルまたは個別のライセンスとして利用可能です。

まとめ

思慮深く設計されたワークフローと適切なハードウェアとソフトウェアの組み合わせにより、小規模製造業者は3Dスキャニングの完全な価値を活用することができます。MetroYとMetroY Proのようなソリューションは、デジタル化、検査、革新に必要な精度、柔軟性、直感的な操作を提供し—すべて成長するビジネスの要求をサポートしながら実現します。これらの技術を採用することで、高品質な製品の提供、開発の合理化、そして変化する生産ニーズに直面した際の機敏性の維持を可能にします。
